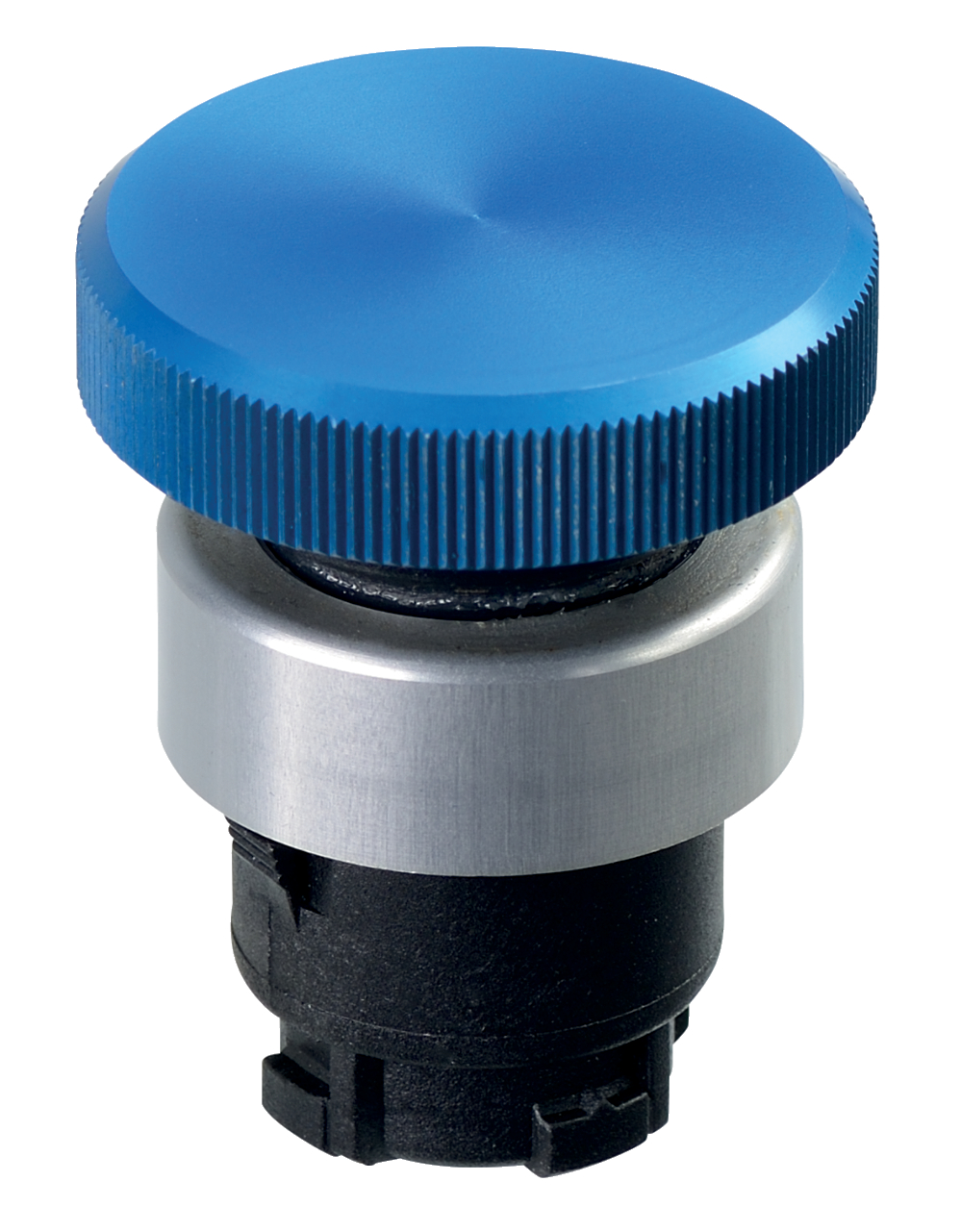

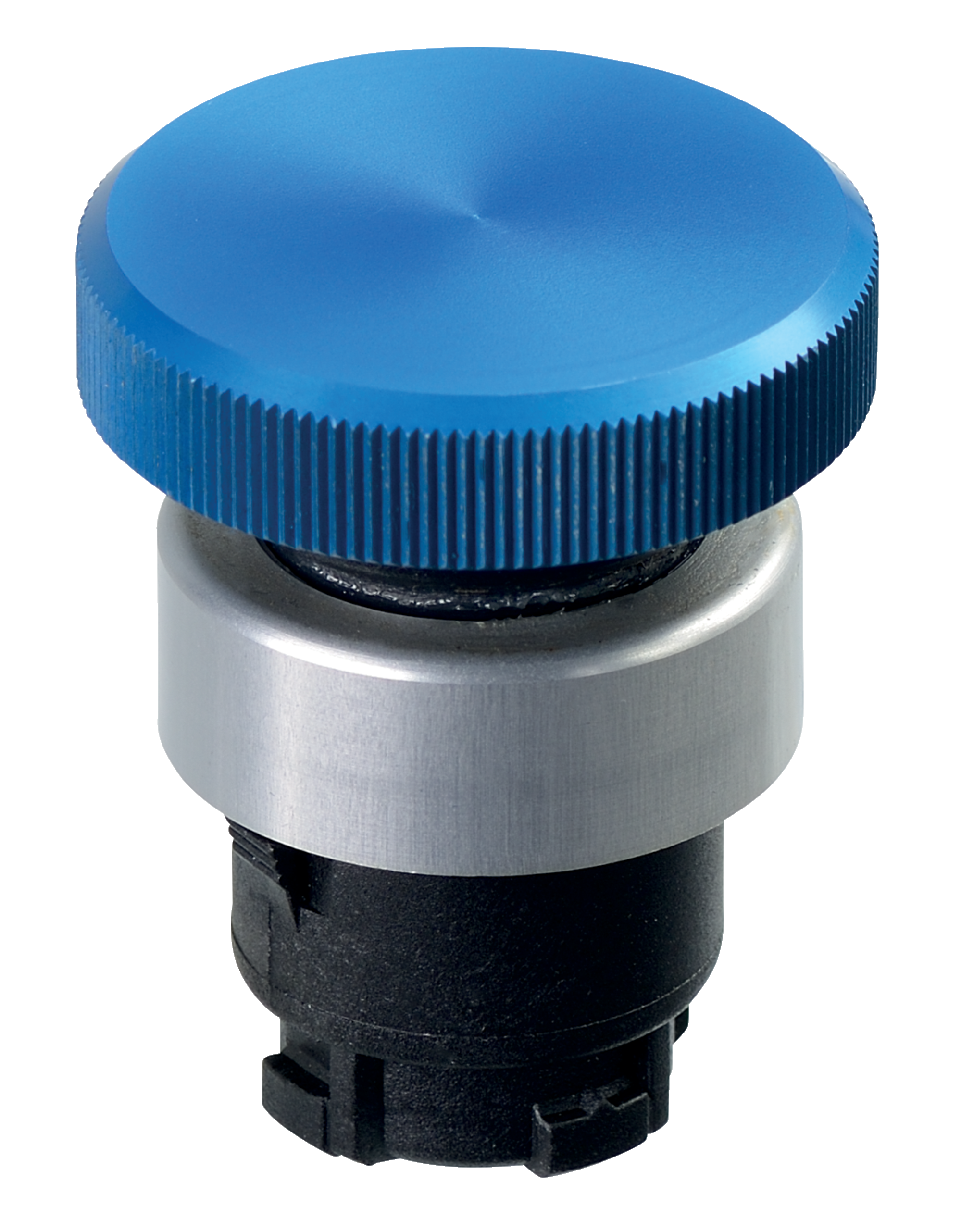

EDP35BL

Numéro d'article: 101006348
Archives
EDP35BL

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • Diamètre d'encastrement Ø 22,3 mm
  • Etanchéité IP65
  • Boîtier en aluminium
  • pour les conditions ambiantes difficiles

Exemple de commande

Note (disponibilité)

Plus disponible!
Désignation de type du produit

EDP35BL
Référence d’article (n° de commande)

101006348
EAN (European Article Number)

4030661464800
eCl@ss number, version 12.0

27-37-12-12
eCl@ss number, version 11.0

27-37-12-12
Numéro eCl@ss, version 9.0

27-37-12-12
ETIM number, version 7.0

EC001038
ETIM number, version 6.0

EC001038

Homologations - Règlementations

Certificats

cULus

Caractéristiques globales

Règlementations

EN IEC 60947-5-1

EN IEC 60947-1
Exécution

Montage sur plaque frontale

Mushroom impact button
Modèle

Ronde
Conditions de montage (mécaniques)

au choix
Type d'obturation

Joints plats
Matériau de l' élément d'actionnement

Aluminium, anodised
Matériau de l'anneau frontal

Aluminium - anodisé
Couleur de l'élément de commande

bleu
Couleur de l'anneau frontal

Argent
Poids brut

60 g

Données générales - Caractéristiques

bride de fixation

Oui
Tactile possible

Oui
Isolation totale

Oui
Nombre de positions de commutation

1
Number of contact elements, maximum

3

Données mécaniques

Réarmement

Sans
Durée de vie mécanique, organes de commande

1000000 manœuvres
Fixation

Embase de fixation EFM
Couple de serrage des vis

0,6 Nm
Typical actuating force of the push button

2 N
Actuating stroke, minimum

4 mm
Actuating stroke, maximum

5 mm

Données mécaniques - Dimensions

Mounting height

27,5 mm
Note (Mounting height)

Height in front of the front panel.
Remarque (profondeur de montage)

Depth behind front panel including one contact element
diamètres pour les têtes d'actionnement

35 mm
Diamètre de l'anneau frontal

29,5 mm
Mounting diameter

22,3 mm
Epaisseur de la plaque frontale, min.

1 mm
Epaisseur de la plaque frontale, max.

6 mm
Dimension d'encastrement

50 x 60 mm

Conditions ambiantes

Etanchéité

IP65
Ambient temperature

-25 ... +75 °C
Tenue aux vibrations selon EN 60068-2-6

5 g

Tenue aux chocs mécaniques

<50 g (EN 60068-2-27)

Données électriques

Switching frequency of the command device, maximum

1000 /h

Inclus dans la livraison

Remarque (compris dans la livraison, nombre et type)

La bride de montage EFM est comprise dans la livraison
