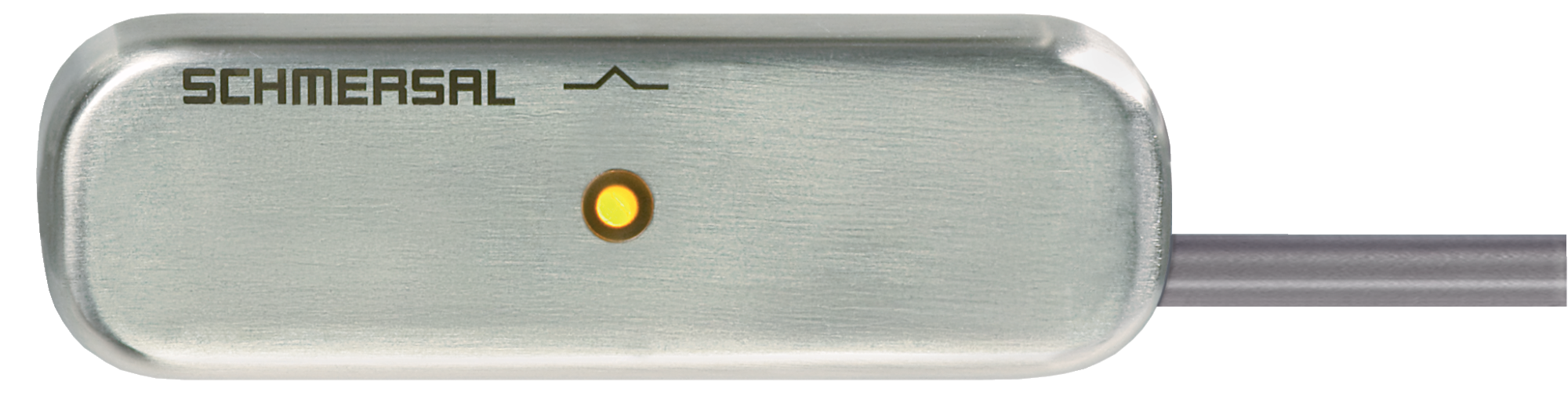

BNS 40S-12ZG-C

Numéro d'article: 101215515
BNS 40S-12ZG-C

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
Désignation produit:
BNS 40S-12Z-(1)-(2)-(3)-(4)

(1)
TVariante haute température (jusqu'à 100 °C)

(2)
sanssans LED
Gavec LED

(3)
sansAlésages débouchant
CTrous filetés à l'arrière

(4)
sansCâble, 1 m
LSTCâble avec connecteur M12, 0,3 m
Il est possible que certains appareils suivant cet exemple de commande ne soient pas livrables et/ou techniquement réalisables.
  • Modèle avec voyant lumineux LED
  • particulièrement facile à nettoyer grâce aux trous taraudés invisibles situés à l'arrière
  • boîtier acier inoxydable
  • Câble de raccordement convenant pour le secteur alimentaire
  • Installation invisible possible
  • 88 mm x 27 mm x 14,5 mm
  • Durée de vie élevée
  • pas d"usure mécanique
  • Insensible à l'encrassement
  • Permet un jeu mécanique
  • Convient pour l'industrie alimentaire

Exemple de commande

Désignation de type du produit

BNS 40S-12ZG-C
Référence d’article (n° de commande)

101215515
EAN (European Article Number)

4030661419251
eCl@ss number, version 12.0

27-27-44-01
eCl@ss number, version 11.0

27-27-24-02
Numéro eCl@ss, version 9.0

27-27-24-02
ETIM number, version 7.0

EC002544
ETIM number, version 6.0

EC002544

Homologations - Règlementations

Certificats

cULus

ECOLAB

Caractéristiques globales

Règlementations

BG-GS-ET-14

EN IEC 60947-5-3
Codage selon EN ISO 14119

faible
Mode d’action

magnétique
Conditions de montage (mécaniques)

non affleuré
Matériau du boîtier

Acier inoxydable (V4A)
Poids brut

250 g

Données générales - Caractéristiques

Codage

Oui
Trous taraudés cachés à l'arrière

Oui
Afficheur intégré, état

Oui
Condition préalable Unité d’évaluation

Oui
Nombre de contacts NF

2
Nombre de contacts NO

1

Classification

Normes de référence

EN ISO 13849-1
Durée d'utilisation

20 année(s)

Classification de sécurité - Sorties de sécurité

Valeur B10D, contact NC/NO

25000000 manœuvres

Données mécaniques

Surface active

latéral
Actionneur

Aimant
Direction de mouvement

Frontale par rapport à la face active

Mechanical data - Switching distances

Intervalle de commutation protégé MARCHE

8 mm
Intervalle de commutation protégé ARRET

18 mm
Note (switching distance)

All switching distances in accordance EN IEC 60947-5-3

Données mécaniques – technique de connexion

Longueur du câble

1 m
Connecteur de raccordement

câble
Nombre de conducteurs de câble

6
Section des conducteurs

0,25 mm2
Section des conducteurs

23 AWG
Matériau de la gaine de câble

PVC
Type de câble

LiYY

Données mécaniques - Dimensions

Longueur du capteur

14 mm
Largeur du capteur

88 mm
Hauteur du capteur

27 mm

Conditions ambiantes

Etanchéité

IP69
Ambient temperature

-25 ... +80 °C
Storage and transport temperature

-25 ... +80 °C
Tenue aux vibrations selon EN 60068-2-6

10…55 Hz, amplitude 1 mm
Tenue aux chocs mécaniques

30 g / 11 ms

Données électriques

Tension commutable, max.

24 VDC
Courant commutable, max.

0,01 A
Puissance commutable, max.

0,24 W
Elément de commutation

1 contact NO, 2 contacts NF
Principe de commutation

Contacts Reed, fonctionnant sans contact
Fréquence de commutation, max.

5 Hz

Indication d'état par

Remarque (afficheur intégré, état)

La LED s'allume quand la porte est fermée.

Inclus dans la livraison

Inclus dans la livraison

Actuator must be ordered separately.

Accessoires

Recommandation (actionneur)

BPS 40S-2

BPS 40S-1-C

BPS 40S-2-C

BPS 40S-1
Recommandation dispositif de commutation de sécurité

SRB-E-301ST

SRB-E-201LC

Remarque

Remarque (en général)

Symboles des contacts, protecteur fermé.

La configuration des contacts pour les versions avec ou sans LED est identique.

Exemple de câblage

Remarque (exemple de câblage)

Le contact S21-S22 doit être intégré dans le circuit de sécurité.
EU Conformity Declaration
Pdf
Déclaration UE de conformité LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Déclaration:Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables.
Désignation du composantBNS 40S
Type:voir exemple de commande
Description du composant:Capteur de sécurité magnétique codé en liaison avec les modules de sécurité SRB(-E) / PROTECT-SELECT / PSC1 de Schmersal ou un système de contrôle-commande relatif à la sécurité comparable répondant aux exigences de la norme EN 60947-5-3.
Directives pertinentes:Directive Machines2006/42/CE
 Directive RoHS2011/65/UE
Normes appliquées:EN 60947-5-3:2013
EN ISO 14119:2025
Représentant autorisé à préparer et composer la documentation technique:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Lieu et date de l'émission:Wuppertal, le 6 février 2026
 GRA_SIG_ksig-y24
 Signature à l'effet d'engager la société
Philip Schmersal
Président Directeur Général

Schmersal, Inc., 15 Skyline Drive, NY 10532 Hawthorne

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
