BN 85-5. 24-60VDC
BN 85-5. 24-60VDC
Téléchargements
- Contact Reed enfichable, prémontage sur place
- Fonctionnant sans contact
- Durée de vie élevée
- Indication d'état par LED
- Raccordement par connecteur
- Boîtier plastique
Exemple de commande
| Désignation de type du produit |
BN 85-5. 24-60VDC |
| Référence d’article (n° de commande) |
101110853 |
| EAN (European Article Number) |
4030661050041 |
| eCl@ss number, version 12.0 |
27-27-43-02 |
| eCl@ss number, version 11.0 |
27-27-01-05 |
| Numéro eCl@ss, version 9.0 |
27-27-01-05 |
| ETIM number, version 7.0 |
EC002544 |
| ETIM number, version 6.0 |
EC002544 |
Caractéristiques globales
| Mode d’action |
magnétique |
| Modèle de boîtier |
rectangulaire |
| Matériau du boîtier |
Plastique, thermoplastique renforcé de fibres de verre |
| Poids brut |
136 g |
Données générales - Caractéristiques
| Maintien |
Oui |
| Utilisable pour ascenseurs |
Oui |
| Afficheur intégré, état |
Oui |
| Nombre de contacts bistables, max. |
5 |
| Nombre de contacts bistables, min. |
1 |
Données mécaniques
| Plan d'actionnement |
côté avant |
| Actionneur |
Aimant |
| Durée de vie mécanique, min. |
1000000000 manœuvres |
| Fixation |
Boîtier avec trous oblongs |
Mechanical data - Switching distances
| Distance de commutation |
1 mm … 14 mm |
| Remarque (distance de commutation Sn) |
les distances de commutation indiquées sont valables pour un montage hors influence ferromagnétique. Toute influence ferromagnétique est susceptible de modifier la distance, positivement ou négativement. En cas d'utilisation de multiples aimants de commande, il faut tenir compte du parasitage mutuel. |
| Note (switching distance) |
All switching distances in accordance EN IEC 60947-5-2 |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Connecteur, 10 pôles |
Données mécaniques - Dimensions
| Longueur du capteur |
140 mm |
| Largeur du capteur |
65 mm |
| Hauteur du capteur |
20 mm |
Conditions ambiantes
| Etanchéité |
IP30 selon IEC/EN 60529 |
| Ambient temperature |
-10 ... +75 °C |
| Tenue aux chocs mécaniques |
60 g, vibration sinusoïdale |
Données électriques
| Tension commutable, min. |
12 VDC |
| Tension commutable, max. |
60 VDC |
| Courant commutable, max. |
1 A |
| Puissance commutable, max. |
30 W |
| Elément de commutation |
contact bistable |
| Remarque (elément de commutation) |
without plug-in reed contact insert |
| Principe de commutation |
Contacts Reed, fonctionnant sans contact |
Indication d'état par
| Etats de fonctionnement visualisés |
LED lights up when the switch is open |
Inclus dans la livraison
| Inclus dans la livraison |
Actuator must be ordered separately. |
Accessoires
| Recommandation (actionneur) |
BP 7 |
| Recommandation (actionneur, dispositifs de commutation pour ascenseurs) |
BP 7 |
Remarque
| Remarque (en général) |
La fonction contact NF ou contact NO dépend de la direction de commutation, de l'aimant de commutation et de la polarité des aimants de commutation. |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Déclaration de conformité CE
Télécharger la dernière version d'Adobe Reader
Photo du produit (photo individuelle de catalogue)
ID: kbn85f05
| 960,2 kB | .jpg | 352.778 x 652.2860000000001 mm - 1000 x 1849 px - 72 dpi
| 48,1 kB | .jpg | 66.675 x 123.47200000000001 mm - 189 x 350 px - 72 dpi
| 46,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 11,3 MB | .png | 169.333 x 313.182 mm - 2000 x 3699 px - 300 dpi
| 150,1 kB | .png | 74.083 x 136.87800000000001 mm - 210 x 388 px - 72 dpi
Plan d'encombrement composant de base
Plan d'encombrement actionneur

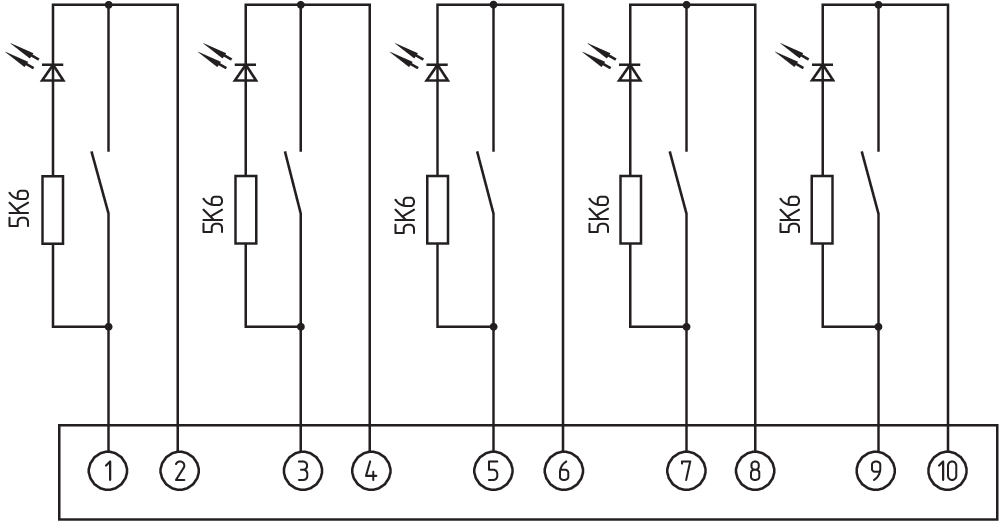

Surveillance du verrouillage Selon ISO 14119
contact NF à manoeuvre positive d'ouverture
actionné
non actionné
contact NO
contact NF
101090528 BN 85-RE (EMBALLÉ)
- Fonctionnant sans contact
- 1 Contacts Reed
- Durée de vie élevée
- Distance de commutation jusqu'à 40 mm, en fonction de l'aimant d'actionnement et de la version
- 40 mm x 35 mm x 16,5 mm
- Boîtier plastique
- Contact Reed enfichable, prémontage sur place
101125556 BP 7
- sans boîtier
- Pôle S: marquage rouge
