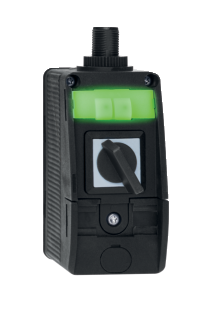

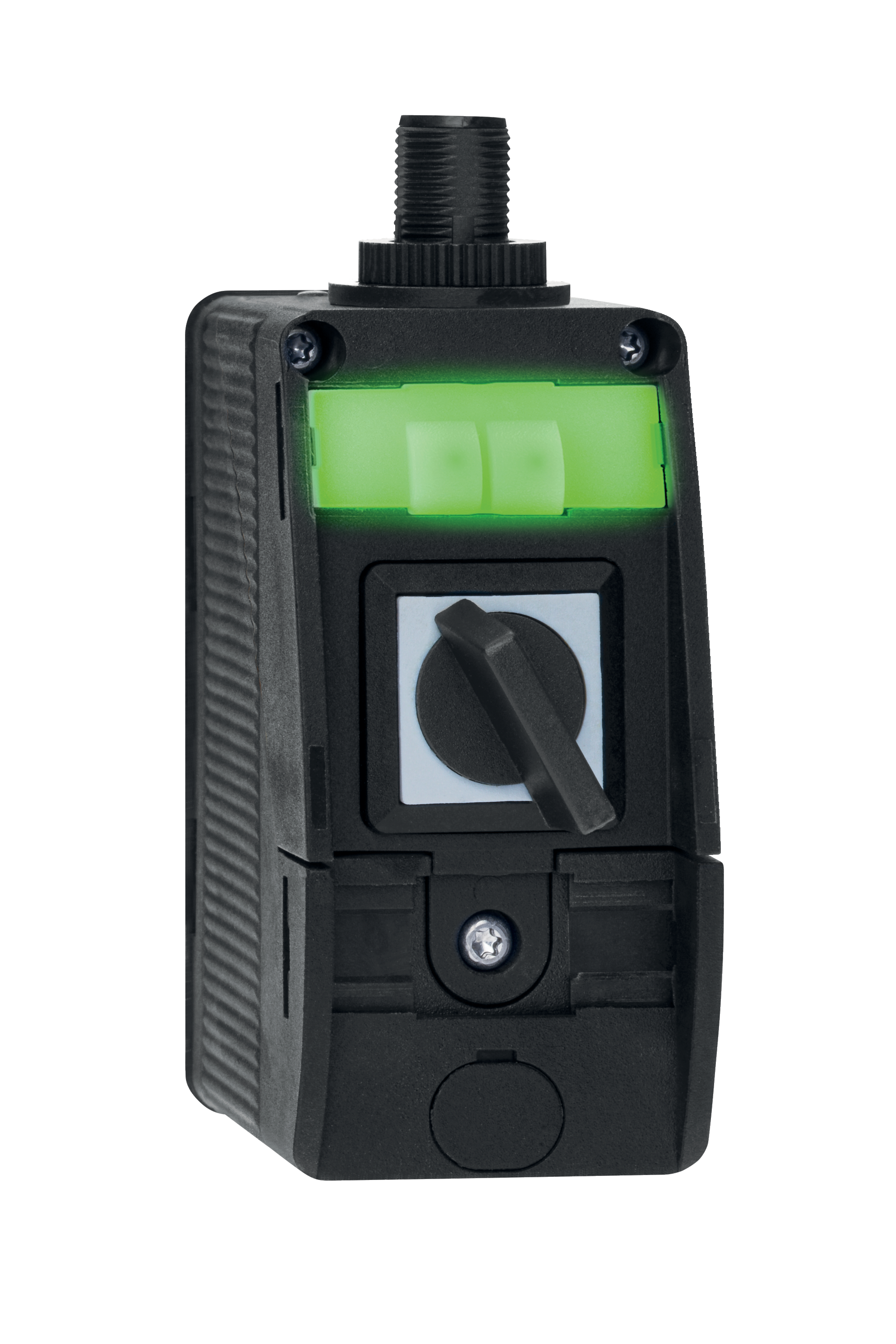

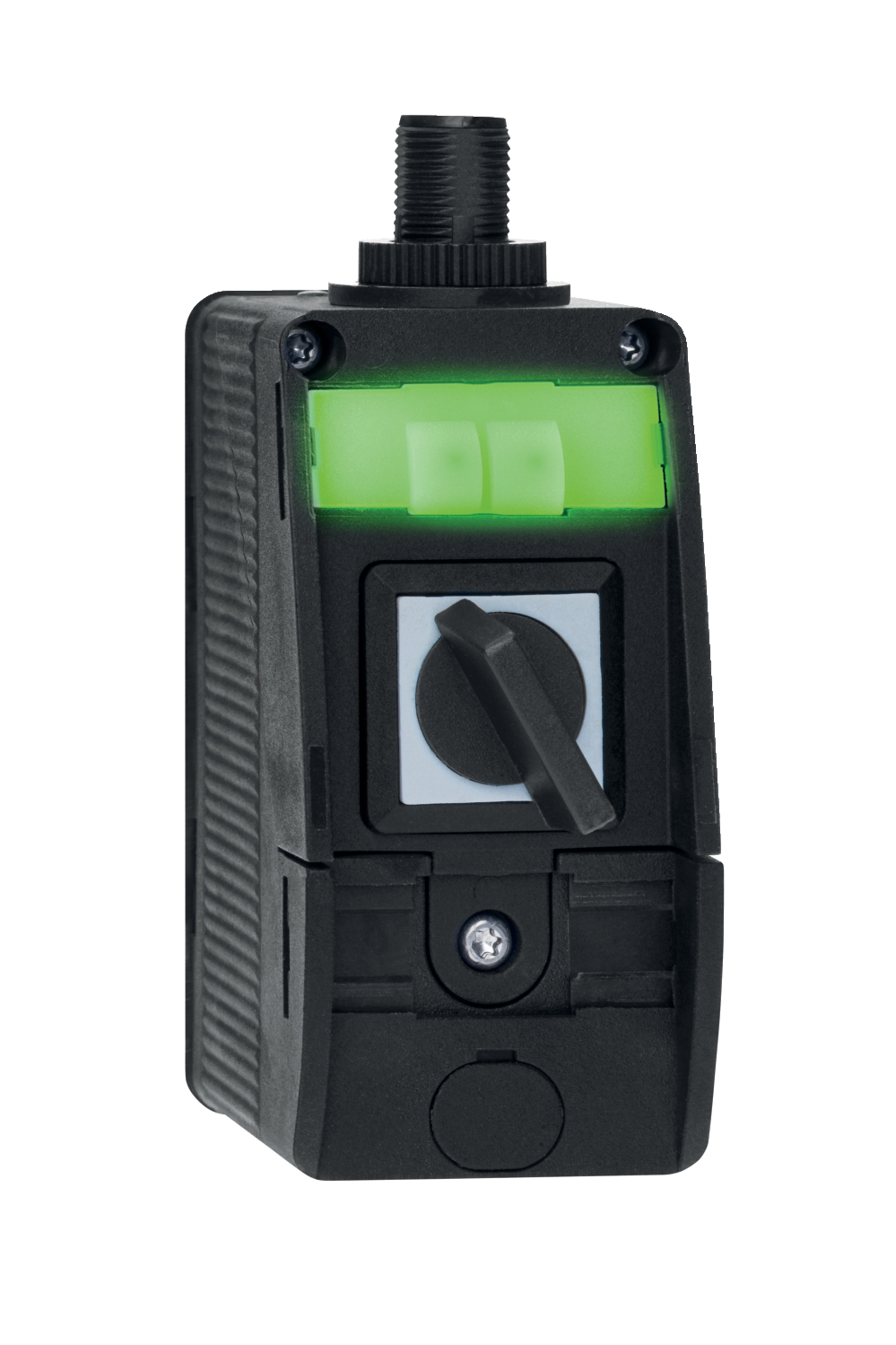

BDF100-11-WS20-G/GN-ST

Numéro d'article: 103001068
BDF100-11-WS20-G/GN-ST

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
Désignation produit:
BDF100-➀-G-ST

avec ARRÊT D'URGENCE
Boîtier avec couvercle jaune

(1)
NHArrêt d'urgence sans collier de protection
NHKArrêt d'urgence avec collier de protection


***************************************************************************************************************************************************************************


Désignation de type du produit:
BDF100-➀-➁-➂-ST
Boîtier avec couvercle noir

(1)
202 contacts NO
111 contact NO / 1 contact NF

(2)
LTBouton-poussoir lumineux
DTBouton-poussoir
LMVoyant lumineux
WSSélecteur avec positions fixes
WTSélecteur avec rappel
WTS
Sélecteur avec positions fixes et avec rappel
SWS
Sélecteur à clef
SWTSélecteur à clef

(3)
RDrouge
GNVert
BUbleu
WHBlanc
BKNoir
202 positions de commutation
303 positions de commutation

(4)
sanssans voyant
G/RDVoyant de signalisation rouge (pas pour -LT, -LM)
G/GNVoyant de signalisation vert (pas pour -LT, -LM)
G/YEVoyant de signalisation jaune (pas pour -LT, -LM)
G/BUVoyant de signalisation bleu (pas pour -LT, -LM)
G/WHVoyant de signalisation blanc (pas pour -LT, -LM)
Il est possible que certains appareils suivant cet exemple de commande ne soient pas livrables et/ou techniquement réalisables.

Exemple de commande

Désignation de type du produit

BDF100-11-WS20-G/GN-ST
Référence d’article (n° de commande)

103001068
EAN (European Article Number)

4030661421681
eCl@ss number, version 12.0

27-37-12-16
eCl@ss number, version 11.0

27-37-12-16
Numéro eCl@ss, version 9.0

27-37-12-16
ETIM number, version 7.0

EC000225
ETIM number, version 6.0

EC000225

Homologations - Règlementations

Certificats

cULus

Caractéristiques globales

Règlementations

EN IEC 60947-5-1

EN IEC 60947-5-5

EN IEC 60947-1
Essais de résistance climatique

IEC 60068-2-30
Exécution

Carter de montage
Matériau du boîtier

Plastique, thermoplastique renforcé de fibres de verre, auto-extinguible
Couleur de la partie supérieure du boîtier

Noir
Poids brut

110 g

Données générales - Caractéristiques

Voyant de signalisation

Oui
Nombre de contacts NF

1
Nombre de contacts NO

1

Classification

Normes de référence

EN ISO 13849-1
Durée d'utilisation

20 année(s)

Classification de sécurité - Sorties de sécurité

B10D contact NF

100000 manœuvres

Données mécaniques

Durée de vie mécanique, interrupteur d'arrêt d'urgence

100000 manœuvres
Durée de vie mécanique, organes de commande

1000000 manœuvres
Mechanical lifetime, Key operated- selector switch

30000 manœuvres
Course totale

3 mm
Force d'actionnement, max.

8 N
Force, typique

1 N
Exécution des vis de fixation

2x M5

Données mécaniques – technique de connexion

Connecteur de raccordement

Connecteur intégré M12, 8 pôles

Données mécaniques - Dimensions

Largeur

40 mm
Hauteur

99 mm
Profondeur

50 mm

Conditions ambiantes

Etanchéité

IP65
Tenue aux vibrations selon EN 60068-2-6

10 … 100 Hz, avec 20 g
Tenue aux chocs mécaniques

100 g / 6 ms

Conditions ambiantes - Valeur d'isolation

Tension assignée d'isolement

60 V
Tension assignée de tenue aux chocs

0,8 kV
Catégorie de surtension

III
Degré d'encrassement selon VDE 0100

3

Données électriques

Courant nominal thermique

2 A
LED current consumption (operating elements)

16 mA
Rated operating voltage

24 VDC
Catégorie d'utilisation: AC-15

24 VAC
Catégorie d'utilisation DC-13

24 VDC
Catégorie d'utilisation DC-13

1 A
Aptitude pour basses tensions

≥ 5 V / ≥ 1 mA
Principe de commutation

cross-point-system
Fréquence de manœuvres

1200 /h
Matériau des contacts, électriques

Ag-Ni 10, dorés

Indication d'état par

Couleur du voyant de signalisation

vert

Données diverses

Remarque (applications)

Suitable for 40 mm profiles
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:BDF100
Type:See ordering code
Description of the component:Control panel
Relevant legislation:Supply of Machinery (Safety) Regulations 1)2008
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012

 1) for safety components, whose type plate is labelled "safety component" for device versions with emergency-stop function
Designated standards:EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, April 8, 2022
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
Déclaration UE de conformité LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Déclaration:Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables.
Désignation du composantBDF100
Type:voir exemple de commande
Description du composant:Boîtier de commande
Directives pertinentes: Directive Machines 1)2006/42/CE
 Directive RoHS2011/65/EU
Apposition du marquage CE:1) pour les variantes de dispositifs de sécurité avec fonction d'arrêt d'urgence libellées "Safety component"
Normes appliquées:EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
Représentant autorisé à préparer et composer la documentation technique:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Lieu et date de l'émission:Wuppertal, le 5 mai 2020
 GRA_SIG_ksig-y24
 Signature à l'effet d'engager la société
Philip Schmersal
Président Directeur Général

Schmersal, Inc., 15 Skyline Drive, NY 10532 Hawthorne

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
