AZ/AZM 200-B1-LT
AZ/AZM 200-B1-LT
Téléchargements
- Actionneur téléscopique avec guidage
- Actionneur pour protecteurs coulissants
- Course du ressort jusqu'à max. 5 mm
Exemple de commande
| Note (disponibilité) |
Plus disponible! |
| Désignation de type du produit |
AZ/AZM 200-B1-LT |
| Référence d’article (n° de commande) |
101183465 |
| EAN (European Article Number) |
4030661321189 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Numéro eCl@ss, version 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Homologations - Règlementations
| remarque |
Certification en liaison avec les dispositifs AZ/AZM 200 |
Caractéristiques globales
| direction d'approche |
à gauche |
| Matériau du boîtier |
Plastique, thermoplastique renforcé de fibres de verre |
| Matériau du actionneur |
zamac injecté |
| Poids brut |
240 g |
Données générales - Caractéristiques
| Capteur de détection de porte intégré |
Oui |
Données mécaniques
| Durée de vie mécanique, min. |
1000000 manœuvres |
| Force de retenue conforme à la norme EN ISO 14119 |
2000 N |
| Force de retenue, max. |
2600 N |
Données mécaniques - Dimensions
| Longueur de l'actionneur |
50 mm |
| Largeur de l'actionneur |
84 mm |
| Hauteur de l'actionneur |
115 mm |
Inclus dans la livraison
| Inclus dans la livraison |
L’interrupteur / interverrouillage de sécurité et l' actionneur doivent être commandés séparément. |
Filtre de langue
Fiches techniques
Mode d'emploi (annexe/guide raccourci)
Télécharger la dernière version d'Adobe Reader

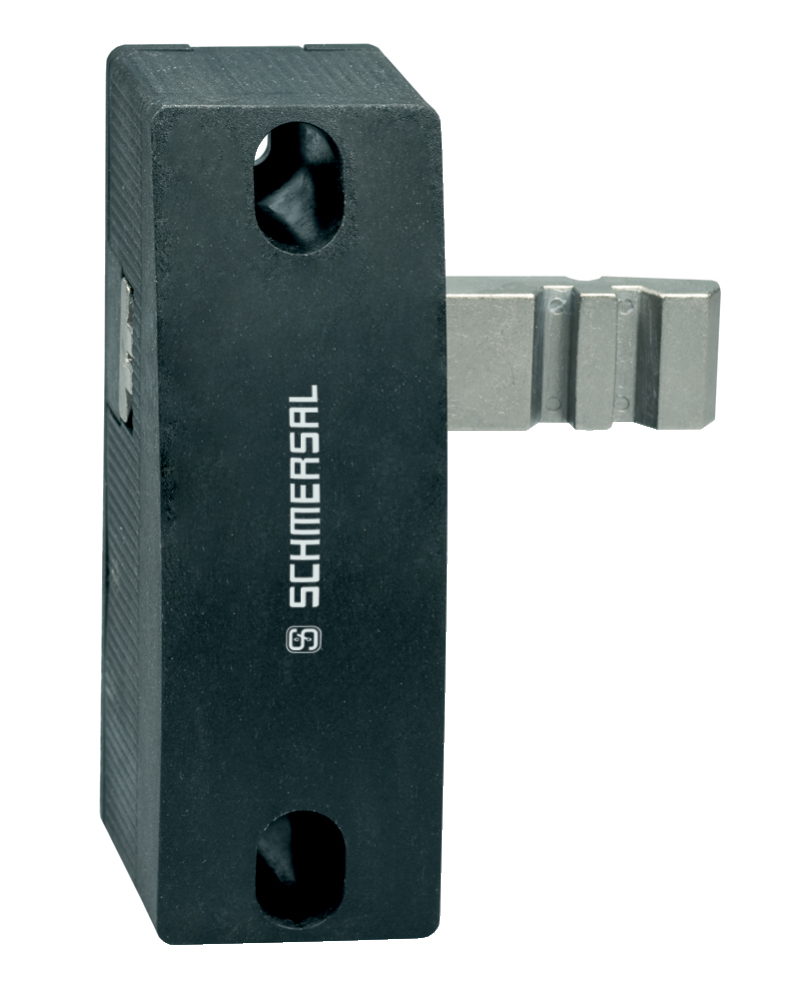

Photo du produit (photo individuelle de catalogue)
ID: kaz20f04
| 281,2 kB | .jpg | 276.93100000000004 x 352.778 mm - 785 x 1000 px - 72 dpi
| 39,1 kB | .png | 74.083 x 94.19200000000001 mm - 210 x 267 px - 72 dpi
| 36,6 kB | .jpg | 97.01400000000001 x 123.47200000000001 mm - 275 x 350 px - 72 dpi
| 33,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,4 MB | .png | 199.9 x 254.70000000000002 mm - 1999 x 2547 px - 254 dpi

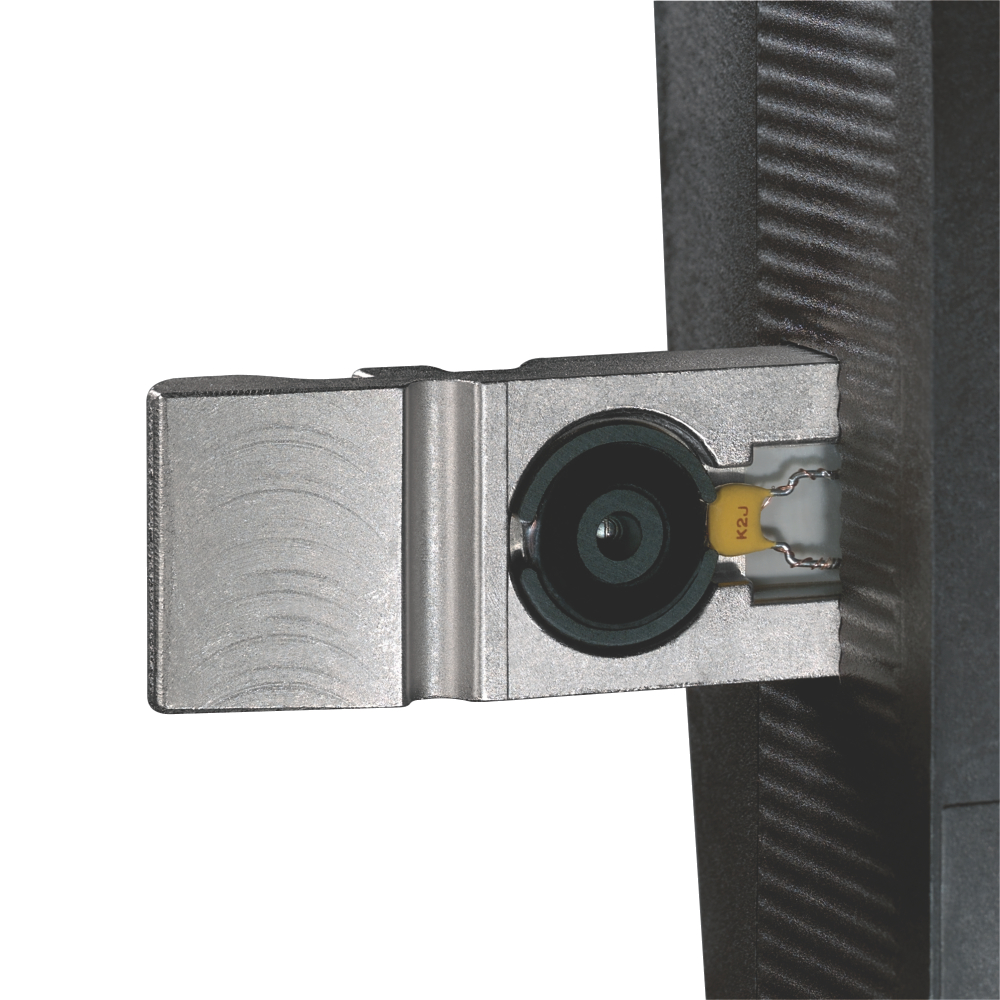

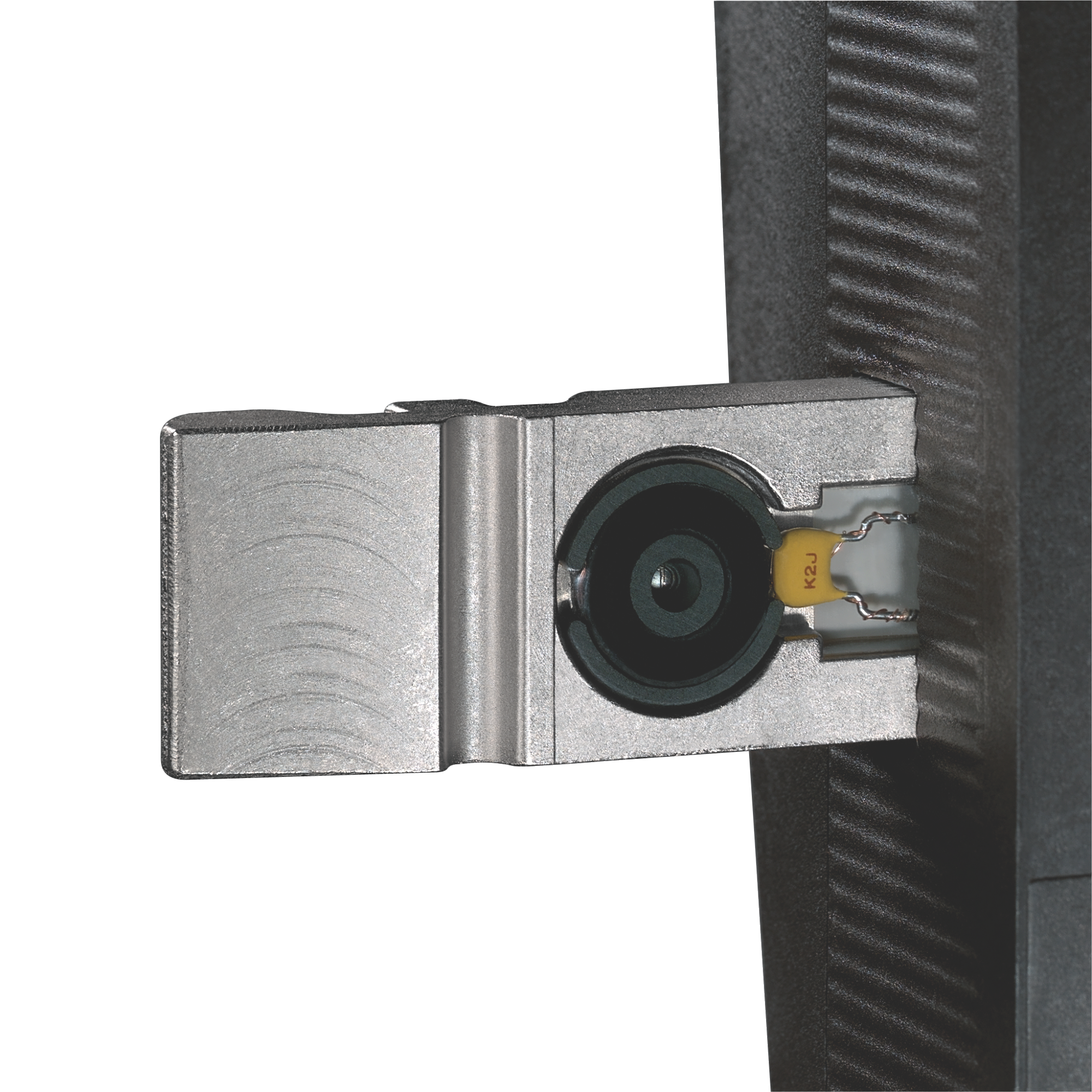

Photo du produit (photo individuelle de catalogue)
ID: kazm2f08
| 519,6 kB | .jpg | 352.778 x 352.778 mm - 1000 x 1000 px - 72 dpi
| 40,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 58,6 kB | .jpg | 123.47200000000001 x 123.47200000000001 mm - 350 x 350 px - 72 dpi
| 55,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 4,8 MB | .png | 169.333 x 169.333 mm - 2000 x 2000 px - 300 dpi
Plan d'encombrement actionneur
103013493 AZ/AZM201-B1-LT
- pour des portes avec charnière à gauche
- Actionneur téléscopique avec guidage
- Actionneur pour protecteurs coulissants
- Course du ressort jusqu'à max. 5 mm
| Déclaration UE de conformité |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Déclaration: | Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables. |
| Désignation du composant | AZ 200 |
| Type: | voir exemple de commande |
| Description du composant: | Interrupteur de sécurité pour fonctions de sécurité |
| Directives pertinentes: | Directive Machines | 2006/42/CE |
| Directive CEM | 2014/30/EU | |
| Directive RoHS | 2011/65/EU |
| Normes appliquées: | EN 60947-5-3:2013 ISO 14119:2013 EN ISO 13849-1:2015 EN 61508 parties 1-7:2010 EN 62061:2005 + AC:2010 + A1:2013 + A2:2015 |
| Organisme notifié pour l' examen de type: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln N° d'ident.: 0035 |
| Certificat CE de type: | 01/205/5122.02/20 |
| Représentant autorisé à préparer et composer la documentation technique: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Lieu et date de l'émission: | Wuppertal, le 26 février 2020 |
 |
| Signature à l'effet d'engager la société Philip Schmersal Président Directeur Général |
