ACC-AZM40-PT-T-170MM

Numéro d'article: 103054273
ACC-AZM40-PT-T-170MM

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données

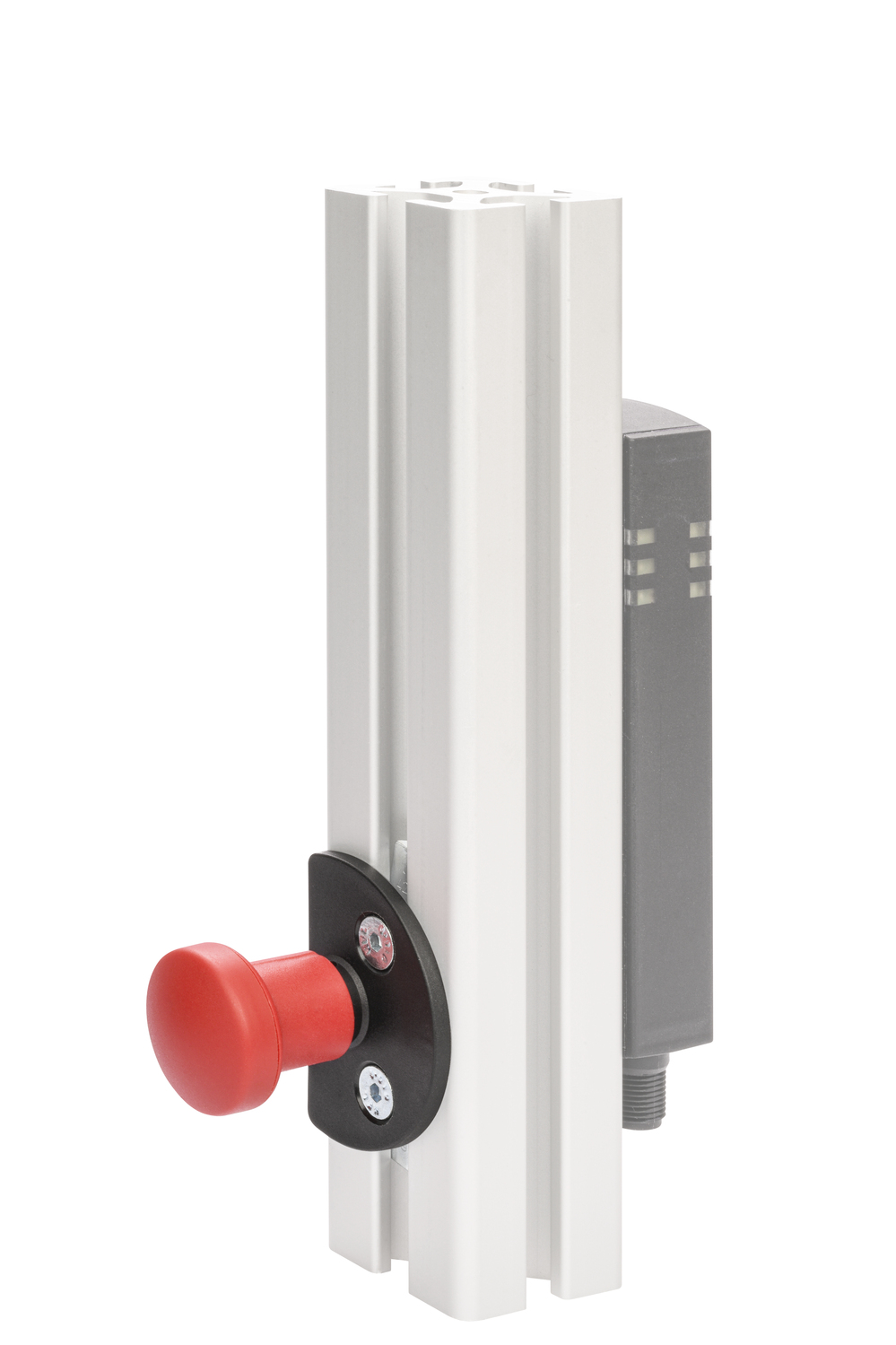

  • Déverrouillage de secours (kit de rétrofit)
  • Bouton coup-de-poing avec tige raccourcissable
  • Convient pour AZM40 monté à l'extérieur
  • Utilisation intuitive grâce à la similitude à un bouton d'arrêt d'urgence
  • Montable ultérieurement sur la version AZM40 standard (à partir de V2)

Exemple de commande

Désignation de type du produit

ACC-AZM40-PT-T-170MM
Référence d’article (n° de commande)

103054273
EAN (European Article Number)

4030661638478
Disponible à partir de

01.05.2024

Caractéristiques globales

Matériau du boîtier

Plastique, thermoplastique renforcé de fibres de verre, auto-extinguible
Matériau de l' élément d'actionnement

Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Couleur du boîtier

Noir
Couleur de l'élément de commande

rouge
Poids brut

75 g

Données générales - Caractéristiques

Déverrouillage de secours

Oui

Données mécaniques

Exécution des vis de fixation

2x M5
Type of the screw head

Countersunk screw
Tightening torque of the screw for release socket

0,55 Nm
Type of the fixing screws, release socket

M2 x 13 (TX6)

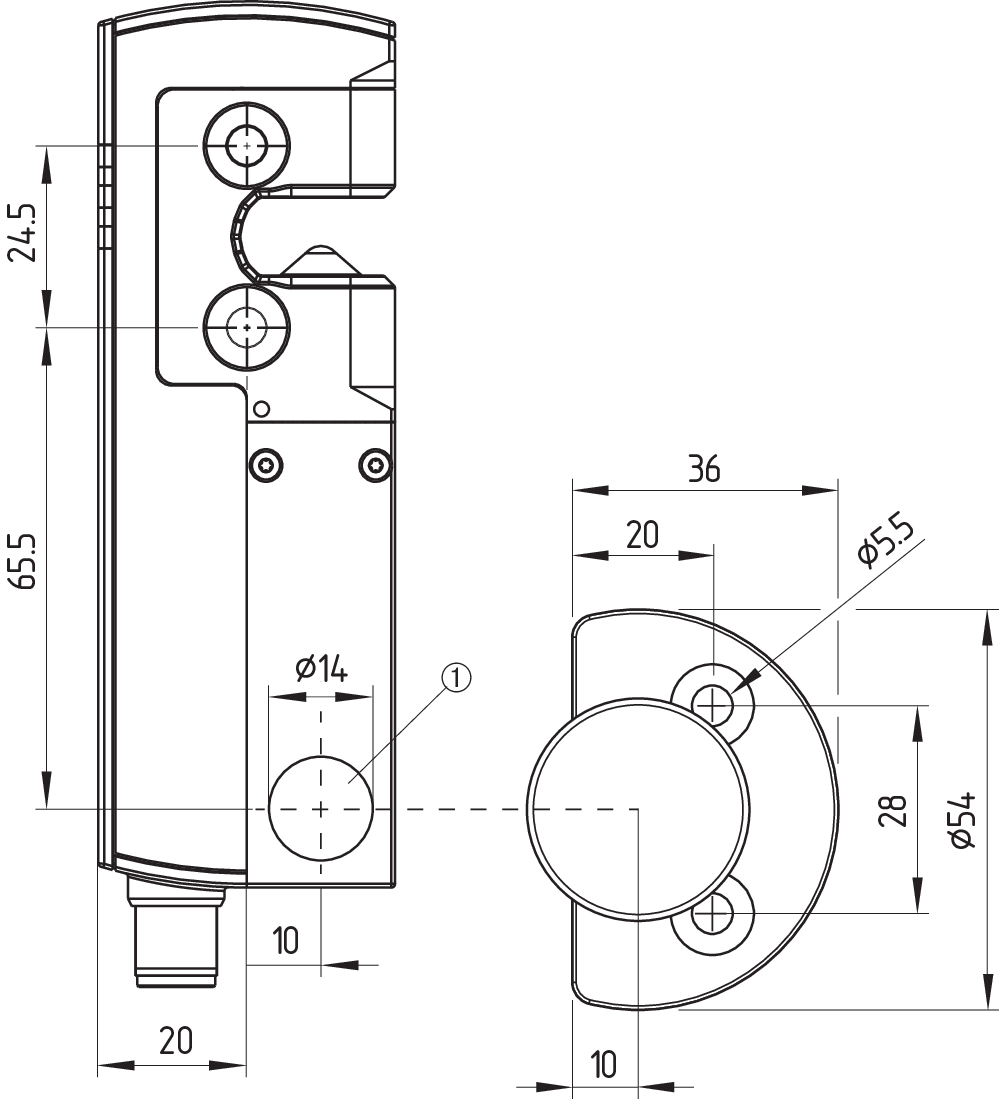

Données mécaniques - Dimensions

Longueur

54 mm
Largeur

36 mm
Hauteur

58 mm
Diamètre du trou

14 mm

Remarque

Remarque (en général)

Suitable for a maximum frame thickness of 170 mm. Can be shortened by the customer up to a minimum frame thickness of 20 mm.

Schmersal, Inc., 15 Skyline Drive, NY 10532 Hawthorne

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
