STW-SL-06

Numéro d'article: -
STW-SL-06

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • Jusqu'à 6000 mm de longueur maximale
  • Trois sections de profils différentes

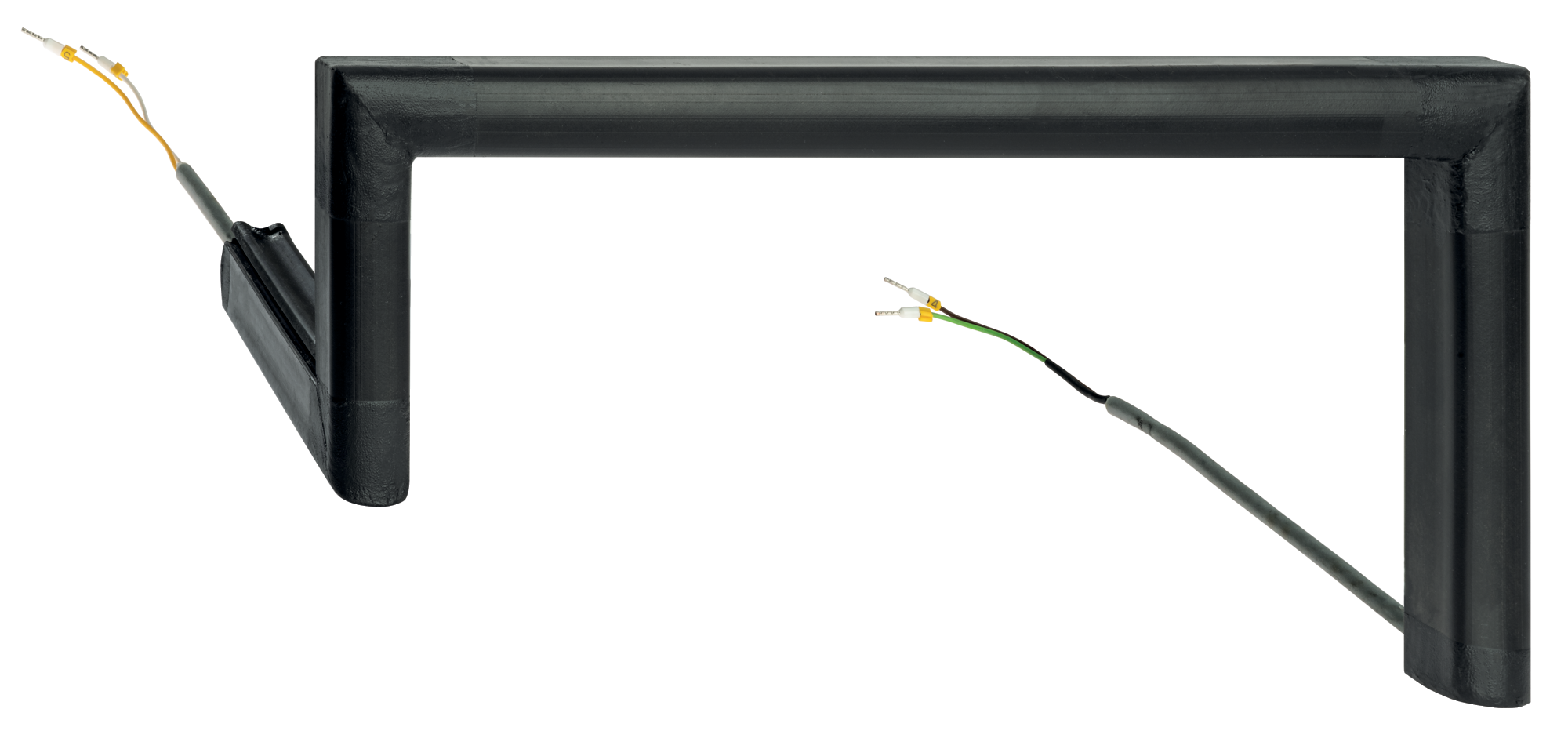

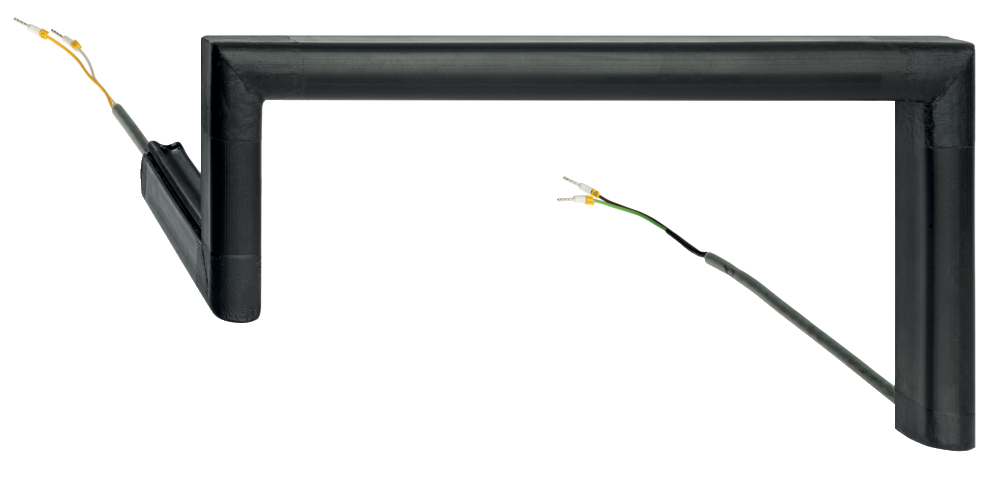

  • Formes spéciales coudées disponibles sur demande

Exemple de commande

Désignation de type du produit

STW-SL-06

Caractéristiques globales

Règlementations

EN ISO 13849-1

EN ISO 13856-2
Matériau de la surface / traitement de surface

NBR
NOTE_SAP_WEIGHT_GROSS

Weight specification per metre

Classification

Performance Level, jusqu'à

d
Catégorie selon EN ISO 13849

3
Valeur PFH

2,00 x 10⁻⁸ /h
Remarque (PFH valeur)

for max. 36,500 switching cycles/year and max. 60% contact load
Durée d'utilisation

20 année(s)

Données mécaniques

Durée de vie mécanique, min.

100.000 manœuvres
Charge admise

15 N/mm2

Remarque (charge admise)

Avec objet rond Ø 80 mm
Active switching area, minimum

-20 °
Active switching area, maximum

+20 °

Données mécaniques – technique de connexion

Longueur du câble

5 m
Connecteur de raccordement

Câble de raccordement, 2 pôles
Section des conducteurs

0,34 mm2

Données mécaniques - Dimensions

Largeur, min.

120 mm
Largeur, max.

6.000 mm
Largeur de l'actionneur

25 mm
Hauteur de l'actionneur

36 mm

Conditions ambiantes

Etanchéité

IP66

IP67
Ambient temperature

+5 ... +50 °C

Conditions ambiantes - Valeur d'isolation

Degré d'encrassement selon IEC/EN 60664-1

2

Inclus dans la livraison

Remarque (compris dans la livraison, nombre et type)

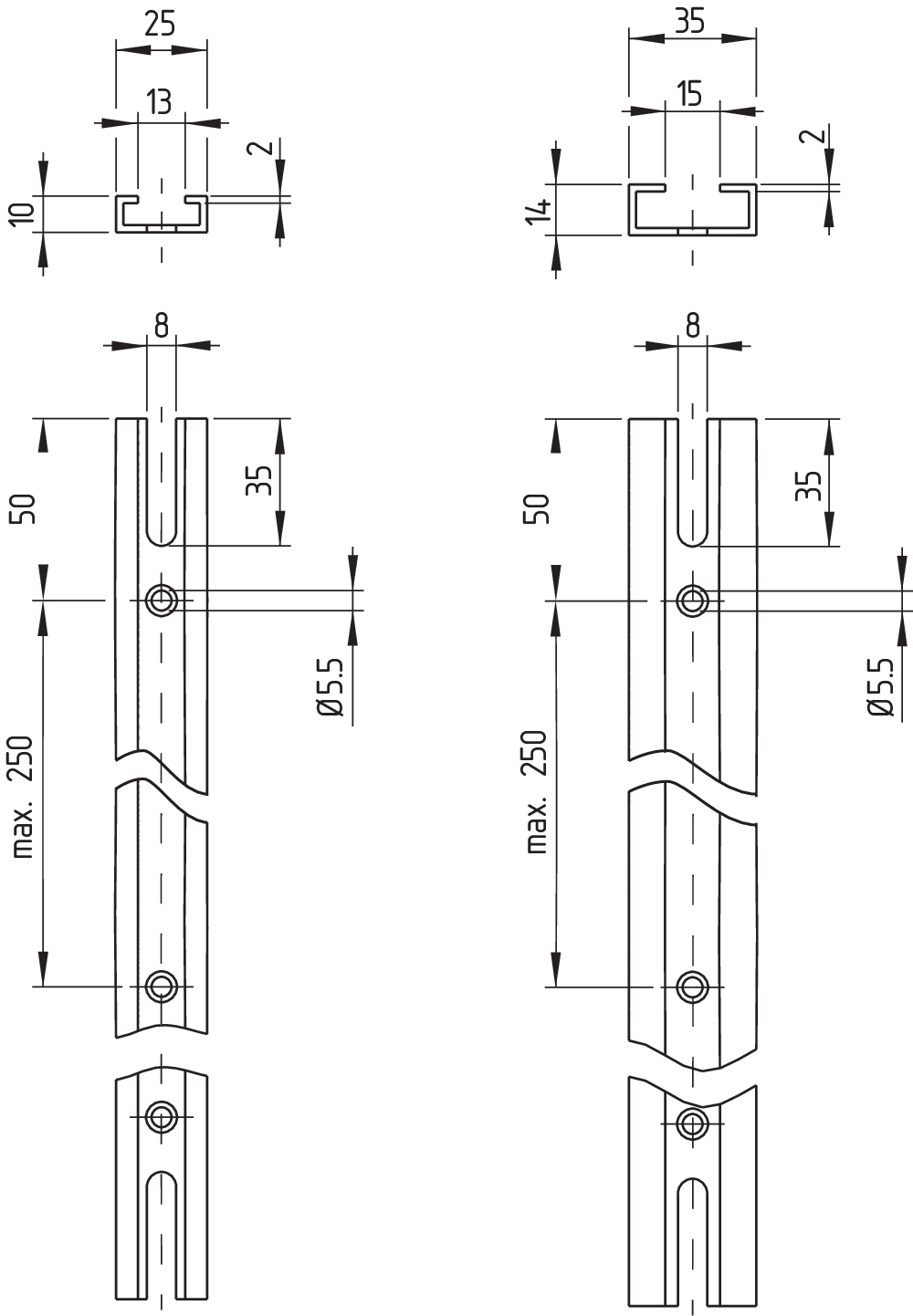

The support profiles STW-C must be ordered separately according to the design and length of the NBR profile.

Accessoires

Recommandation dispositif de commutation de sécurité

SRB 303SQP-SS

Remarque

Remarque (en général)

Special design on request

Schmersal Belgium, Nieuwlandlaan 73, 3200 Aarschot

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
