SRB303SQP-SS-230V
SRB303SQP-SS-230V
Téléchargements
- Traitement des signaux des bords sensibles de sécurité de la série STW-SL
- 3 contacts de sécurité, STOP 0
- 3 sorties de signalisation
Exemple de commande
| Désignation de type du produit |
SRB303SQP-SS-230V |
| Référence d’article (n° de commande) |
103008088 |
| EAN (European Article Number) |
4030661518800 |
| eCl@ss number, version 12.0 |
27-37-18-19 |
| eCl@ss number, version 11.0 |
27-37-18-19 |
| Numéro eCl@ss, version 9.0 |
27-37-18-19 |
| ETIM number, version 7.0 |
EC001449 |
| ETIM number, version 6.0 |
EC001449 |
Homologations - Règlementations
| Certificats |
cULus |
Caractéristiques globales
| Règlementations |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Matériau du boîtier |
Plastique, thermoplastique renforcée de fibres de verre, ventilée |
| Poids brut |
480 g |
Données générales - Caractéristiques
| Fusible électronique |
Oui |
| Détection des ruptures de fils |
Oui |
| Détection des courts-circuits transversaux |
Oui |
| Bornes débrochables |
Oui |
| Entrée de démarrage |
Oui |
| Boucle de retour |
Oui |
| Réarmement détection avec de front |
Oui |
| Détection des fuites à la terre |
Oui |
| Afficheur intégré, état |
Oui |
| Nombre de contacts auxiliaires |
3 |
| Nombre de LEDs |
4 |
| Nombre de contacts de sécurité, STOP 0 |
3 |
Classification
| Normes de référence |
EN ISO 13849-1 EN IEC 61508 |
| Catégorie, STOP |
0 |
Classification - Sorties relais
| Performance Level, Stop 0, jusqu'à |
e |
| Catégorie, STOP 0 |
3 |
| Diagnostic Coverage (DC) Level, Stop 0 |
≥ 99 % |
| Valeur PFH, Stop 0 |
2,00 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), Stop 0, adapté pour |
3 |
| Durée d'utilisation |
20 année(s) |
| Common Cause Failure (CCF, défaut de cause commune), minmum |
65 |
| Valeur PFD |
1,80 x 10⁻⁴ |
Données mécaniques
| Durée de vie mécanique, min. |
10.000.000 manœuvres |
| Fixation |
Fixation rapide sur rails DIN standards selon DIN EN 60715 |
Données mécaniques – technique de connexion
| Dénomination des bornes |
EN 60947-1 |
| Connecteur de raccordement |
rigide ou flexible Bornes à vis, enfichables |
| Section du câble, min. |
0,25 mm² |
| Section du câble, max. |
2,5 mm² |
| Couple de serrage des bornes |
0,5 Nm |
Données mécaniques - Dimensions
| Largeur |
45 mm |
| Hauteur |
120 mm |
| Profondeur |
121 mm |
Conditions ambiantes
| Degré d'étanchéité du boîtier |
IP40 |
| Degré d'étanchéité de la chambre de raccordement |
IP54 |
| Degré d'étanchéité des bornes ou raccordements |
IP20 |
| Ambient temperature |
-25 ... +60 °C |
| Storage and transport temperature |
-40 ... +85 °C |
| Tenue aux vibrations selon EN 60068-2-6 |
10 ... 55 Hz, amplitude 0,35 mm |
| Tenue aux chocs mécaniques |
10 g / 11 ms |
Conditions ambiantes - Valeur d'isolation
| Tension assignée de tenue aux chocs |
4 kV |
| Catégorie de surtension |
III |
| Degré d'encrassement selon IEC/EN 60664-1 |
2 |
Données électriques
| Gamme de fréquence |
50 Hz 60 Hz |
| Operating voltage |
230 VAC -15 % / +6 % |
| Rated operating voltage |
230 VAC |
| Tension assignée d’alimentation de commande à 50 Hz AC, min. |
195 VAC |
| Tension assignée d’alimentation de commande à 50 Hz AC, max. |
244 VAC |
| Tension assignée d’alimentation de commande à 60 Hz AC, min. |
195 VAC |
| Tension assignée d’alimentation de commande à 60 Hz AC, max. |
244 VAC |
| Consommation électrique |
6 VA |
| Résistance de contact, max. |
0,1 Ω |
| Remarque (résistance de contact) |
à l'état neuf |
| Temporisation au déclenchement en cas de panne de courant: typ. |
50 ms |
| Temporisation au déclenchement en cas d'arrêt d'urgence, typ. |
20 ms |
| Temporisation à l'enclenchement avec démarrage automatique, typ. |
80 ms |
| Temporisation à l'enclenchement avec réarmement, typ. |
15 ms |
| Matériau des contacts, électriques |
AgSn0. autonettoyant, à guidage forcé |
Données électriques - Sorties relais de sécurité
| Tension, catégorie d'utilisation AC-15 |
230 VAC |
| Courant, catégorie d'utilisation AC-15 |
6 A |
| Tension, catégorie d'utilisation DC-13 |
24 VDC |
| Courant, catégorie d'utilisation DC-13 |
6 A |
| Puissance commutable, min. |
10 VDC |
| Puissance commutable, min. |
10 mA |
| Puissance commutable, max. |
250 VAC |
| Puissance commutable, max. |
6 A |
Données électriques - Sorties relais (contacts auxiliaires)
| Puissance commutable, max. |
24 VDC |
| Puissance commutable, max. |
2 A |
Données électriques - Compatibilité électromagnétique (CEM)
| Immunité contre des perturbations |
Directive CEM |
Indication d'état par
| Etats de fonctionnement visualisés |
Tension de service interne Ui Position relais K1/K2 UB: Tension d'alimentation présente |
Données diverses
| Remarque (applications) |
Bords sensibles de sécurité |
Remarque
| Remarque (en général) |
Des charges inductives (p.ex. relais externe, etc.) doivent être antiparasitées par un dispositif approprié. |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Certificat UL
Télécharger la dernière version d'Adobe Reader

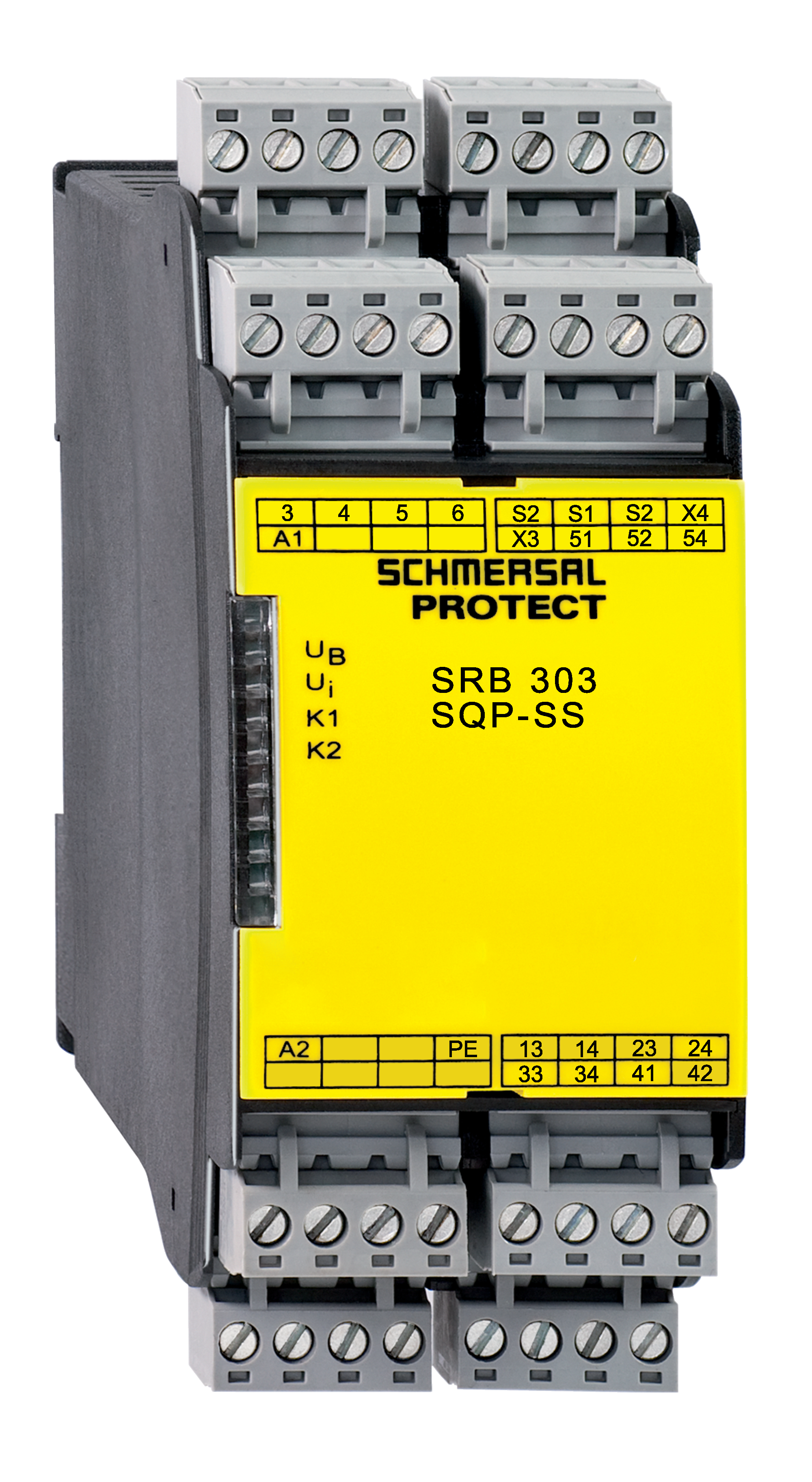

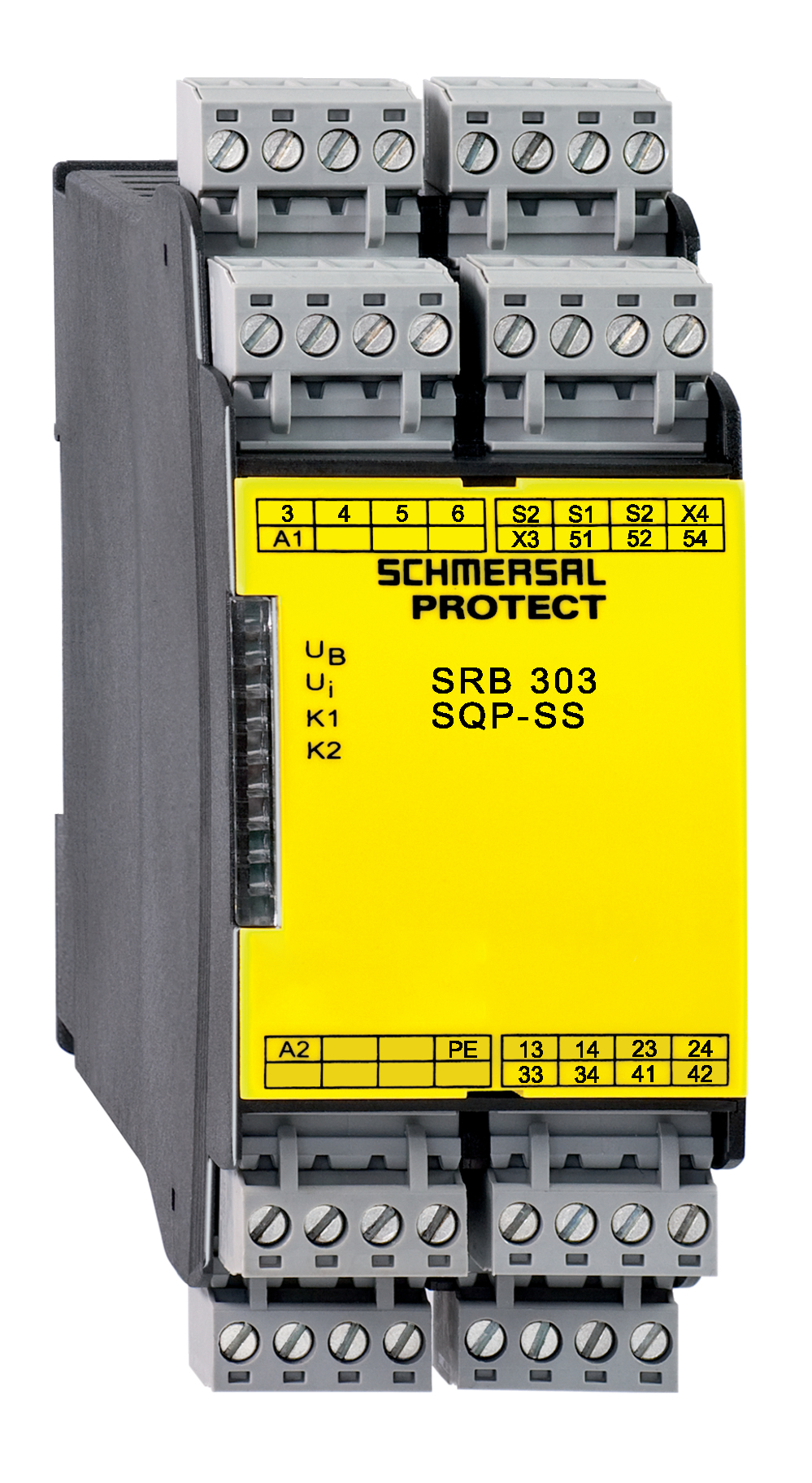

Photo du produit (photo individuelle de catalogue)
