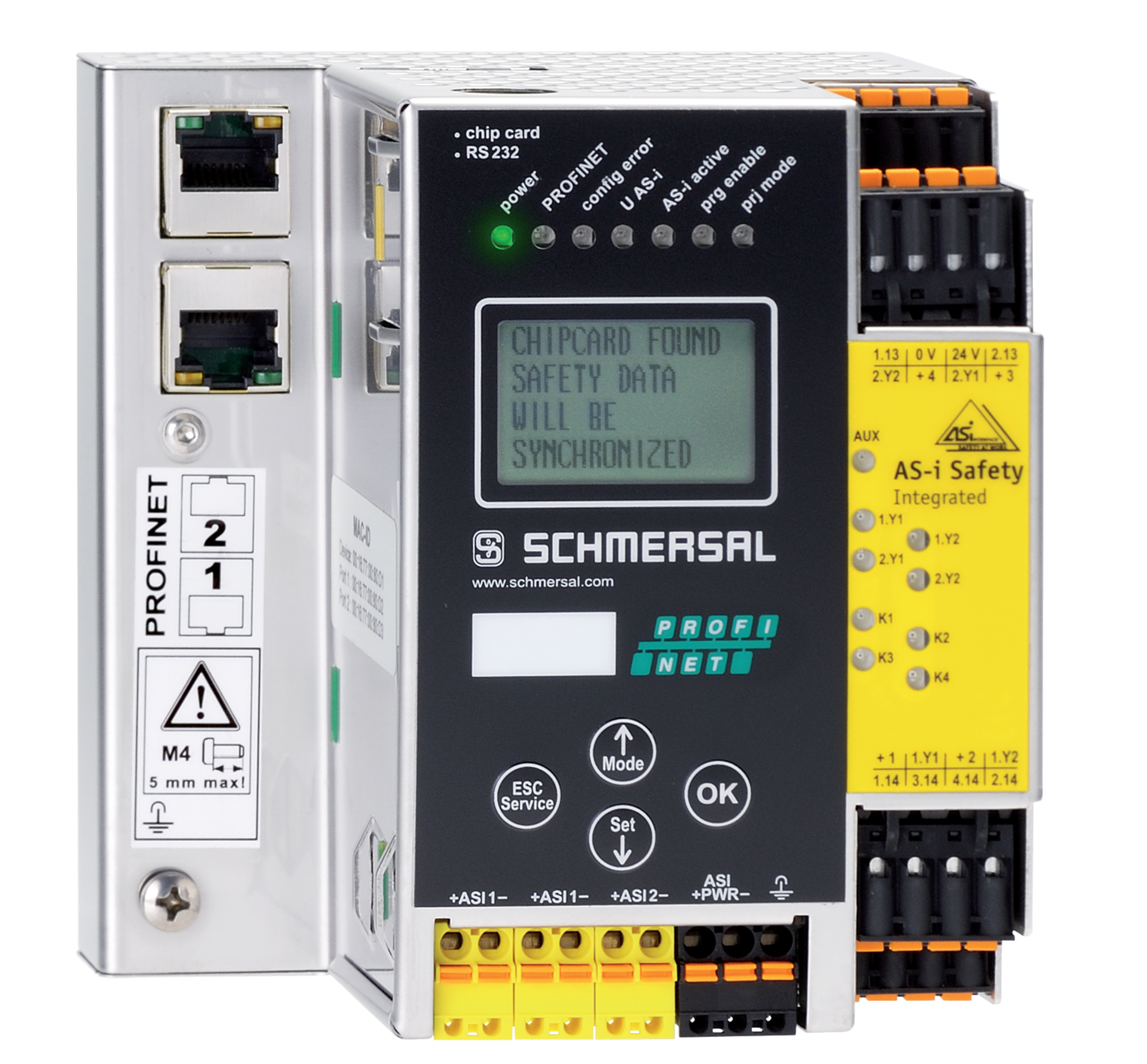

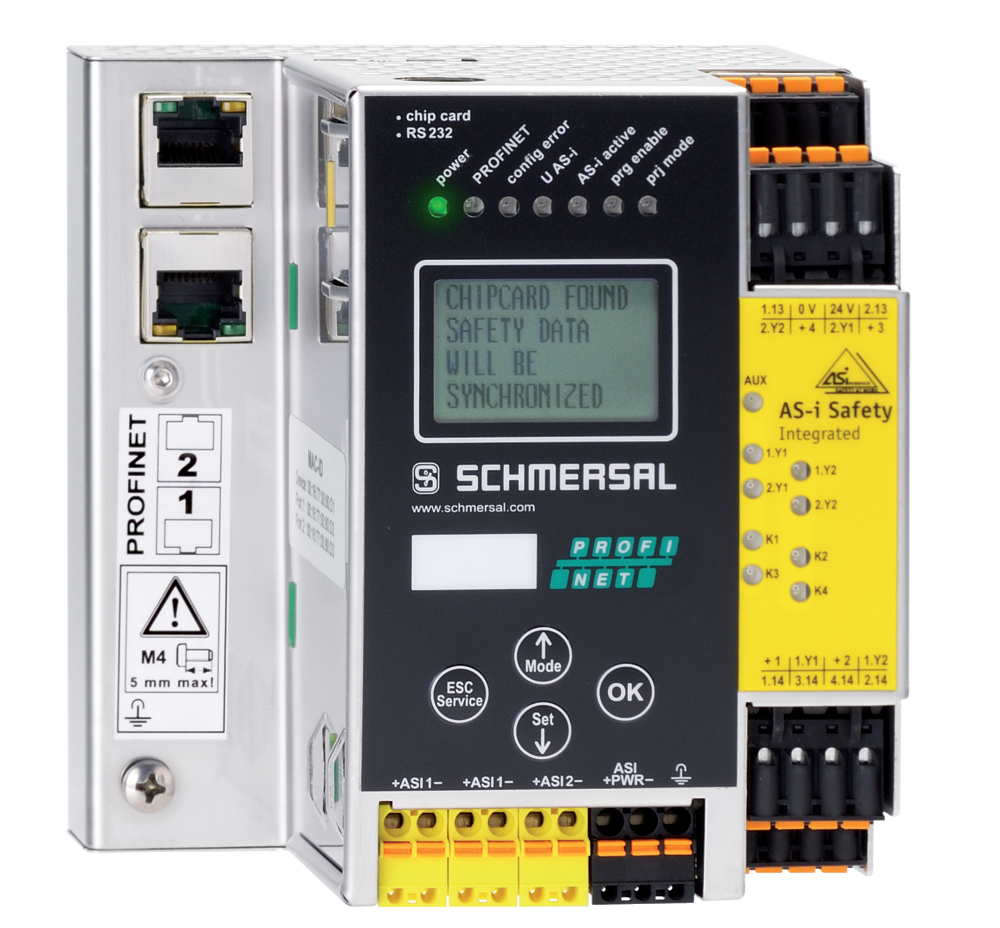

ASSG-2M-PN-RRSS

Numéro d'article: 103001352
Archives
ASSG-2M-PN-RRSS

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • 2 Interface AS maître intégré
  • Passerelle pour bus de terrain: PROFINET 10/100 MBaud avec PROFIsafe
  • en option moniteur de sécurité pour 2 circuits AS-i, 256 Composants
  • 2-fois désaccouplement pour unité d'alimentation AS-i avec 2 x 4 A intégré; 1 unités d'alimentation pour 2 circuits AS-i possibles
  • Interface diagnostique: RS 232; alternativement par raccordement PROFINET; Web-Server intégré
  • Commande jusqu'à 64 circuits d'autorisation,
    - 2 autorisations avec contacts à relais 30 V / 3 A AC/DC intégrés
    - 2 autorisations avec sorties de sécurité électroniques 30 V / 0,5 A DC intégrées

Exemple de commande

Note (disponibilité)

Plus disponible!
Désignation de type du produit

ASSG-2M-PN-RRSS
Référence d’article (n° de commande)

103001352
EAN (European Article Number)

4030661425474
eCl@ss number, version 12.0

27-37-18-19
eCl@ss number, version 11.0

27-37-18-19
Numéro eCl@ss, version 9.0

27-37-18-19
ETIM number, version 7.0

EC001449
ETIM number, version 6.0

EC001449

Homologations - Règlementations

Certificats

cULus

Caractéristiques globales

Matériau du boîtier

métal
Poids brut

990 g

Filtre de langue

Si un document n'est pas disponible dans la langue du pays, la version anglaise sera proposée.

Fiches techniques

Allemand (2026-04-18)
Anglais (2026-04-18)
Chinois (2026-04-18)
Danois (2026-04-18)
Espagnol (2026-04-18)
Finlandais (2026-04-18)
Français (2026-04-18)
Hollandais (2026-04-18)
Italien (2026-04-18)
Japonais (2026-04-18)
Norvégien (2026-04-18)
Polonais (2026-04-18)
Portugais (2026-04-18)
Portugais (2026-04-18)
Suédois (2026-04-18)
Turc (2026-04-18)

Guide de mise en route

NOT-HALT - ASMM-1M / ASMM-2M / ASSG-2M (1,5 MB, 2019-05-10)
Emergency stop - ASMM-1M / ASMM-2M / ASSG-2M (1,5 MB, 2019-05-10)
PROFIsafe - ASSG-2M-PB-RRSS / ASSG-2M-PN-RRSS (4,1 MB, 2019-05-10)
PROFIsafe - ASSG-2M-PB-RRSS / ASSG-2M-PN-RRSS (4,1 MB, 2019-05-10)
PROFINET – ASMM-2M / ASSG-2M (91,1 kB, 2019-05-10)
PROFINET – ASMM-2M / ASSG-2M (84,2 kB, 2019-05-10)

Instructions de montage et de câblage

ASSG-2M-PN-RRSS (2,3 MB, 2022-01-26)
ASSG-2M-PN-RRSS (2,3 MB, 2022-01-26)
ASSG-2M-PN-RRSS (2,3 MB, 2022-01-26)
ASSG-2M-PN-RRSS (2,3 MB, 2022-01-26)
ASSG-2M-PN-RRSS (2,3 MB, 2022-01-26)

Mode d'emploi et déclaration de conformité

ASSG-2M-PN-RRSS (305,0 kB, 2022-01-19)
ASSG-2M-PN-RRSS (305,0 kB, 2022-01-19)

Manuel de référence

ASMM-2M-PN-RRSS / ASSG-2M-PN-RRSS (5,5 MB, 2019-05-10)
ASMM-2M-PN-RRSS / ASSG-2M-PN-RRSS (6,0 MB, 2019-05-10)

Certificat UL

ASIM / ASSB (231,3 kB, 2019-08-01)

Interface WEB

ASMM-1M / ASMM-2M / ASSG-2M (1.007,3 kB, 2019-05-10)
ASMM-1M / ASMM-2M / ASSG-2M (1.020,4 kB, 2019-05-10)
ASSG-2M-PN-RRSS (519,4 kB, 2019-05-10)

Fiche technique (PDF provisoire)

ASSG-2M-PB-RRSS / ASSG-2M-PN-RRSS (340,5 kB, 2019-05-10)
ASSG-2M-PB-RRSS / ASSG-2M-PN-RRSS (340,0 kB, 2019-05-10)

Logiciel de configuration (document avec lien)

ASSG-2M-PN-RRSS (113,6 kB, 2019-05-10)
ASSG-2M-PN-RRSS (113,6 kB, 2019-05-10)

Autres

ASMM-1M / ASMM-2M / ASSG-2M (2,8 MB, 2019-05-10)
ASMM-1M / ASMM-2M / ASSG-2M (1,9 MB, 2019-05-10)

Bibliothèque/Library SISTEMA-VDMA

SISTEMA-VDMA-AS-INTERFACE (109,5 kB, 2021-11-11)
SISTEMA-VDMA-AS-INTERFACE (110,7 kB, 2021-11-11)
