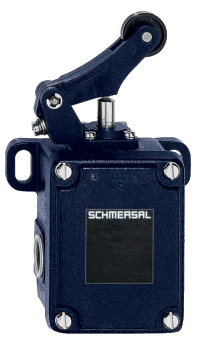

TK 441-11Y
TK 441-11Y
Downloads
| Tuotekuvaus: (1)(2) 441-11Y(3)-(4)-(5) |
| (1) | |
| T | Suoratoiminen |
| M | Momenttikosketin |
| (2) | |
| S | Tappityönnin S |
| 2S | Teleskooppityönnin 2S |
| R | Rullatyönnin R |
| K | Rullavipu K |
| J | Rullavipu J |
| 2C | Haarukkavipu 2C |
| L | Rullavarsi L |
| D | Rullavarsi D |
| (3) | |
| UE | Suoratoimiset juontokoskettimet |
| (4) | |
| ilman | Valurautakotelo |
| A | Alumiinikotelo |
| (5) | |
| T | Laajan lämpötilan malli ja tropiikkiversio keraamisilla eristeillä -40 °C … +200 °C |
| 1276-2 | kultapinnoitetut koskettimet |
- 2 Kaapeliläpivientejä M 20 x 1.5
- Ohjainpään asentoa voi muuttaa 4 x 90°
- Metallikotelo
- 2 Koskettimet
- 106 mm x 99 mm x 63 mm (peruskomponentti)
- Suojausluokka IP65
Tilaustiedot
| Tuotekuvaus |
TK 441-11Y |
| Tuotenumero (tilausnumero) |
101058908 |
| EAN (European Article Number) |
4030661034195 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ss number, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Hyväksynnät - Standardit
| Sertifikaatit |
INMETRO CCC |
Yleiset ominaisuudet
| Standardit |
EN IEC 60947-5-1 |
| Toimintaperiaate |
mekaaninen |
| Slide form |
Rulla |
| Kotelon materiaali |
Valurauta, sinkitty |
| Kotelon pinnoitteen materiaali |
polttomaalattu |
| Bruttopaino |
1.335 g |
Yleiset tiedot-Ominaisuudet
| Avautuvien kosk. lukumäärä |
1 |
| Sulkeutuvien kosk. lukumäärä |
1 |
Turvaluokitus
| B10D Normally-closed contact (NC) |
2.000.000 kytkentäalue |
Mekaaniset tiedot
| Tunnistuselementti |
Rullavipu |
| Rullan materiaali |
Muovi |
| Mekaaninen elinikä, minimi |
10.000.000 kytkentäalue |
| Aktivointikulma, vasemmalta |
45 ° |
| Aktivointikulma, oikealta |
30 ° |
| Contact opening |
2 x 6 mm |
| Tunnistusnopeus, minimi |
1 mm/min |
| Tunnistusnopeus, maksimi |
0,5 m/s |
| Note (Actuating speed) |
Tunnistusnopeus pystysuunnassa |
Mekaaniset tiedot - Liitäntä
| Pistokeliitin |
Ruuviliitäntä M20 x 1.5 |
| Kaapelikoko, minimi |
1,5 mm² |
| Kaapelikoko, maksimi |
2,5 mm² |
| Note |
Kaapelitiedoissa johtimet ovat holkitettuja. |
| johdon poikkipinta-ala |
13 AWG |
Mekaaniset tiedot - Mitat
| Pituus |
63 mm |
| Leveys |
106 mm |
| Korkeus |
173 mm |
| Rullan leveys |
6,5 mm |
| Rullan halkaisija |
25 mm |
Ympäristöolosuhteet
| Suojausluokka |
IP65 |
| Ambient temperature |
-30 ... +90 °C |
Ympäristöolosuhteet - Eristysparametrit
| Eristysjännite |
400 V |
| Syöksyjännitekestoisuus |
6 kV |
Sähköiset tiedot
| Terminen nimellisvirta |
16 A |
| Käyttöluokka AC-15 |
400 VAC |
| Käyttöluokka AC-15 |
4 A |
| Kytkinosa |
Sulkeutuva kosketin (NO), avautuva kosketin (NC) |
| Note (Switching element) |
kaksoiskatkaisulla |
| Kytkentäperiaate |
Suoratoiminen |
| Koskettimen materiaali, sähköinen |
Hopea |
Huomautus
| Note (General) |
Oikealta tapahtuvaa aktivointia tulisi välttää, sillä se lyhentää rajakytkimen mekaanista elinikää. |
Kielisuodatin
Tuotelehti
Käyttöohjeet ja vaatimuksenmukaisuusvakuutus
CCC-sertifiointi
DNV-GL-todistus
Lattaa Adobe Readerin viimeisin versio

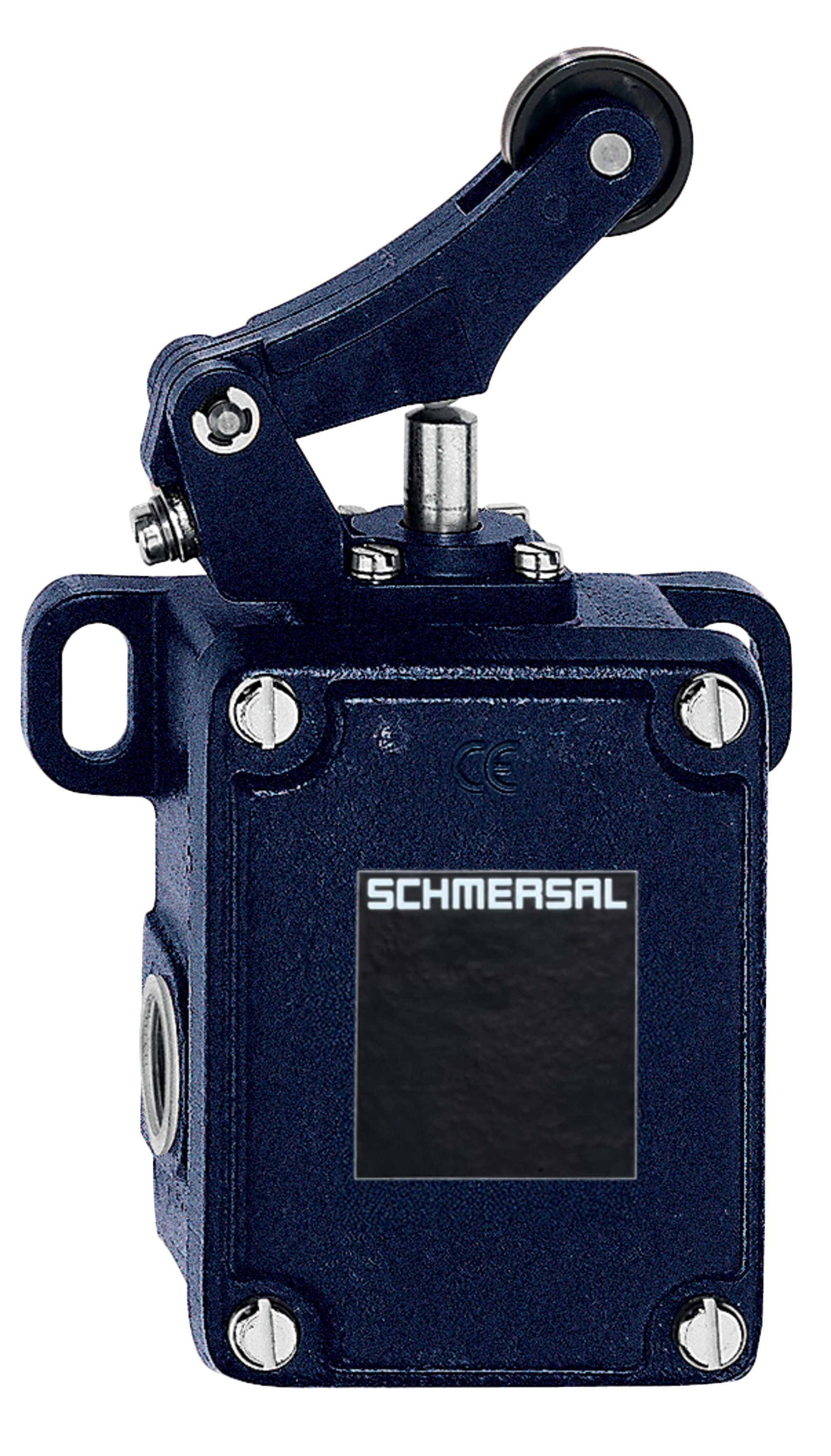

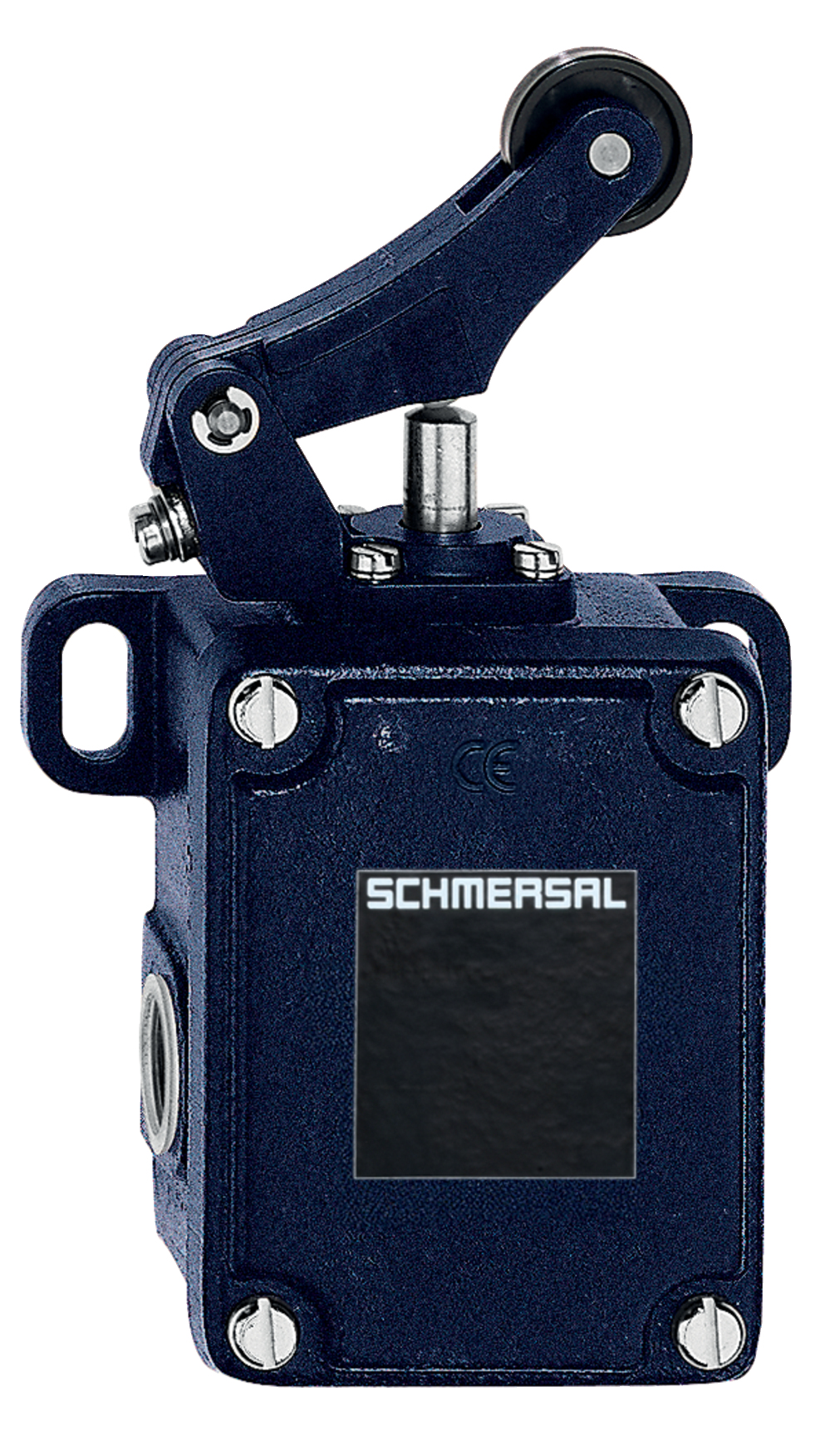

Tuotekuva( luettelokuva)
ID: kt441f05
| 1,2 MB | .jpg | 352.425 x 618.067 mm - 999 x 1752 px - 72 dpi
| 120,1 kB | .png | 74.083 x 129.822 mm - 210 x 368 px - 72 dpi
| 38,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,8 MB | .png | 166.55700000000002 x 291.892 mm - 2000 x 3505 px - 305 dpi
| 52,5 kB | .jpg | 70.556 x 123.47200000000001 mm - 200 x 350 px - 72 dpi
Perustuotteen mitat
Mittakuva-vaikuttaja

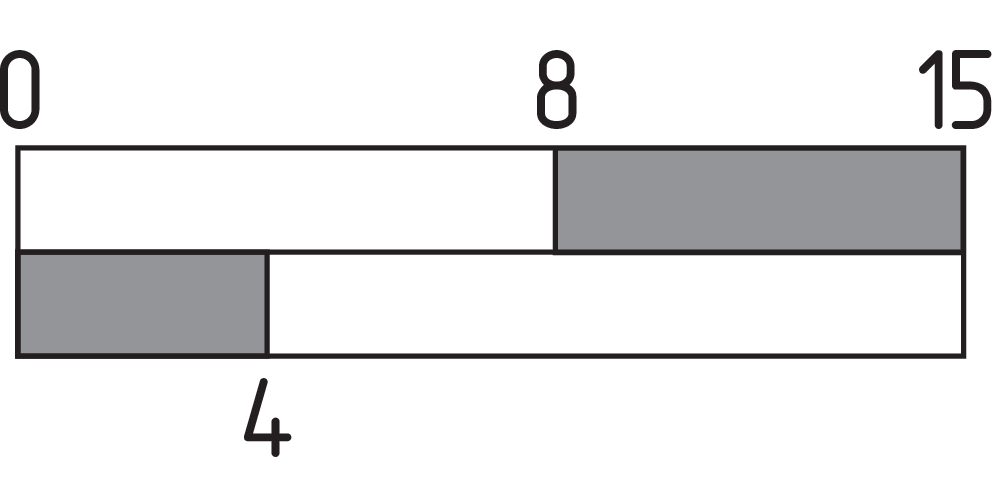

Kosketinkaavio
Kosketin kiinni
Kosketin auki
Asetusalue
Avautumispiste
Pakkoavauskulma
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | T/M 441 |
| Type: | See ordering code |
| Description of the component: | Position and limit switches |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | DIN EN 60947-5-1:2010 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, April 3, 2017 |
 |
| Authorised signature Philip Schmersal Managing Director |
