TESZ1102/5°
TESZ1102/5°
- 2 Kaapeliläpivientejä M 20 x 1.5
- elppo asennus, erityisesti 40 mm profiileihin
- Muovikotelo
- suojaeristys
- Kestää hyvin öljyä ja lakkabensiiniä
- 111,5 mm x 92 mm x 36 mm
Tilaustiedot
| Note (Delivery capacity) |
Ei saatavana! |
| Tuotekuvaus |
TESZ1102/5° |
| Tuotenumero (tilausnumero) |
101175839 |
| EAN (European Article Number) |
4030661605135 |
| eCl@ss number, version 12.0 |
27-27-06-09 |
| eCl@ss number, version 11.0 |
27-27-06-09 |
| eCl@ss number, version 9.0 |
27-27-06-09 |
| ETIM number, version 7.0 |
EC002591 |
| ETIM number, version 6.0 |
EC002591 |
Hyväksynnät - Standardit
| Sertifikaatit |
cULus CCC |
Yleiset ominaisuudet
| Standardit |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Kotelon materiaali |
Muovi, lasikuituvahvistettu kestomuovi, itsestään sammuva |
| Saranan materiaali |
Alumiini |
| Bruttopaino |
420 g |
Yleiset tiedot-Ominaisuudet
| asennussarana |
Kyllä |
| Lisäsarana |
Kyllä |
| Apukoskettimien lukumäärä |
1 |
| Turvakoskettimien lukumäärä |
2 |
Turvaluokitus
| Standardit, määräykset |
EN ISO 13849-1 |
| Mission time |
20 Vuosi |
Turvalähdöt - Turvaluokitus
| B10D Avautuva kosketin (NC) |
2.000.000 kytkentäalue |
| B10D Sulkeutuva kosketin (NO) |
1.000.000 kytkentäalue |
Mekaaniset tiedot
| Mekaaninen elinikä, minimi |
1.000.000 kytkentäalue |
| Pakkoavauskulma |
14 ° |
| kytkentäkulma |
5 ° |
| Pakkoavausvoima, minimi |
1 N |
Mekaaniset tiedot - Liitäntä
| Pistokeliitin |
Ruuviliitäntä M20 x 1.5 |
| Kaapelikoko, minimi |
0,5 mm² |
| Kaapelikoko, maksimi |
1 mm² |
| Note |
Kaapelitiedoissa johtimet ovat holkitettuja. |
Mekaaniset tiedot - Mitat
| Pituus x leveys x korkeus |
Soveltuu profiilijärjestelmien asennukseen: 40 mm |
| Pituus |
36 mm |
| Leveys |
111,5 mm |
| Korkeus |
92 mm |
Ympäristöolosuhteet
| Suojausluokka |
IP65 |
| Ambient temperature |
-25 ... +65 °C |
Ympäristöolosuhteet - Eristysparametrit
| Eristysjännite |
250 VAC |
| Syöksyjännitekestoisuus |
2,5 kV |
Sähköiset tiedot
| Terminen nimellisvirta |
2,5 A |
| Käyttöluokka AC-15 |
230 VAC |
| Käyttöluokka AC-15 |
2 A |
| Käyttöluokka DC-13 |
24 VDC |
| Käyttöluokka DC-13 |
1 A |
| Kytkinosa |
Sulkeutuva kosketin (NO), avautuva kosketin (NC) |
| Kytkentäperiaate |
Suoratoiminen |
| kytkentätaajuus |
120 /h |
| Koskettimen materiaali, sähköinen |
Hopea |
Huomautus
| Note (General) |
The additional hinge including mounting accessories is also available separately, part number TES/S The opening angle has been set to 5° in factory. |
Kielisuodatin
Tuotelehti
Käyttöohjeet ja vaatimuksenmukaisuusvakuutus
UL-todistus
CCC-sertifiointi
SISTEMA-VDMA. Kirjasto
Lattaa Adobe Readerin viimeisin versio
Tuotekuva( luettelokuva)
ID: ktez-f06
| 66,0 kB | .png | 74.083 x 65.96900000000001 mm - 210 x 187 px - 72 dpi
| 426,5 kB | .jpg | 352.778 x 314.678 mm - 1000 x 892 px - 72 dpi
| 61,6 kB | .jpg | 123.47200000000001 x 110.06700000000001 mm - 350 x 312 px - 72 dpi
| 63,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 112,3 kB | .jpg | 423.333 x 377.47200000000004 mm - 1200 x 1070 px - 72 dpi
| 5,4 MB | .png | 169.333 x 151.04500000000002 mm - 2000 x 1784 px - 300 dpi
Perustuotteen mitat

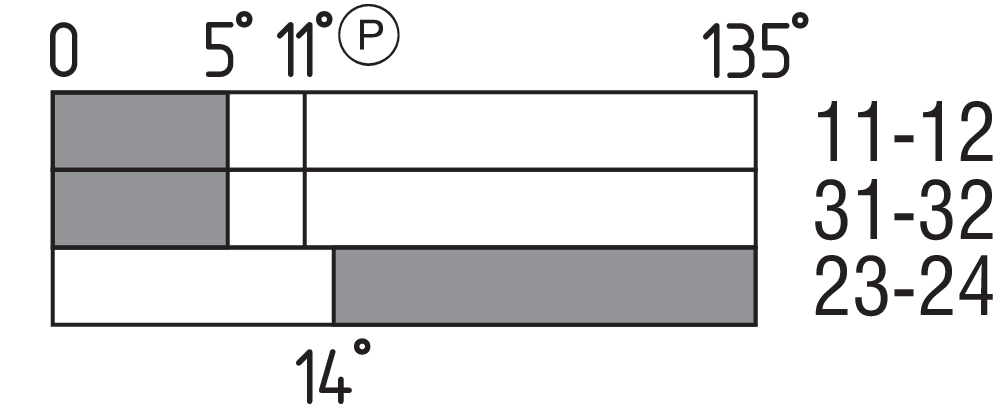

Kosketinkaavio
Kosketin kiinni
Kosketin auki
Asetusalue
Avautumispiste
Pakkoavauskulma
Seuranta suojuksia luokka ISO 14119
pakkoavautuva kosketin
vaikutettu
ei-vaikutettu
sulkeutuva kosketin
avautuva kosketin
Advancetec Oy, Äyritie 12 B, 01510 Vantaa
Tiedot ja arvot on tarkastettu huolellisesti. Kuvat voivat poiketa alkuperäisestä. Tarkemmat tekniset tiedot löytyvät manuaalista. Pidätämme oikeuden teknisiin muutoksiin ja virheisiin.
