NMEFGN/411D

Tuotenumero: 101192527
Arkisto
NMEFGN/411D

Downloads

ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
  • Suojausluokka IP 69K
  • Asennusaukko Ø 22,3 mm

Tilaustiedot

Note (Delivery capacity)

Ei saatavana!

Tuotekuvaus

NMEFGN/411D
Tuotenumero (tilausnumero)

101192527
EAN (European Article Number)

4030661602578
eCl@ss number, version 12.0

27-37-12-11
eCl@ss number, version 11.0

27-37-12-11
eCl@ss number, version 9.0

27-37-12-11
ETIM number, version 7.0

EC000223
ETIM number, version 6.0

EC000223

Hyväksynnät - Standardit

Sertifikaatit

cULus

Yleiset ominaisuudet

Standardit

EN IEC 60947-5-1

EN IEC 60947-1
Muotoilu

Indicator lights

Etuseinä-asennus
Design

Pyöreä

Litteä kupu
Asennusolosuhteet (mekaaniset)

Vapaa
Sealing type

Kalvo

Huulitiiviste

Muototiivisteet
Kuvun materiaali

PA (12)
Eturenkaan materiaali

ABS, kromattu
Kuvun väri

vihreä
Eturenkaan väri

Hopea
Bruttopaino

50 g

Yleiset tiedot-Ominaisuudet

Lisämerkinnät tilauksesta

Kyllä (1)
Valaistava

Kyllä
Kiinnityslaippa

Kyllä
Kokonaan eristetty

Kyllä
Integroitu näyttö, yleinen

Kyllä

Mekaaniset tiedot

Kiinnitys

Asennuslaippa ELM
Ruuvin kiristysvääntömomentti

0,6 Nm
Symbol labeling number

411
Type of labeling

Print

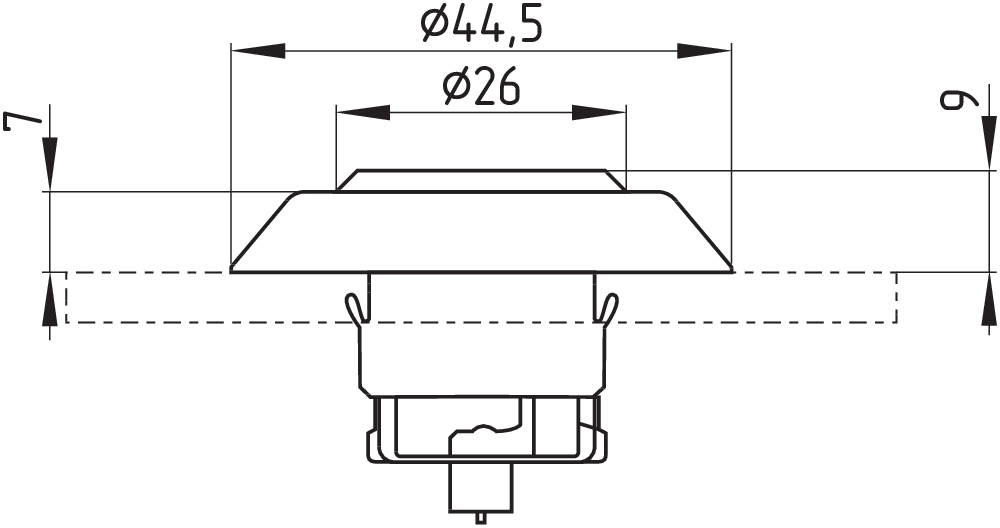

Mekaaniset tiedot - Mitat

Mounting height

9 mm
Note (Mounting height)

Height in front of the front panel.
Kuvun korkeus

2 mm
Kalotin halkaisija

26 mm
Kauluksen halkaisija

44,5 mm
Mounting diameter

22,3 mm
Etulevyn paksuus, minimi {mm}

1 mm
Etulevyn paksuus, maksimi

6 mm
Asennusväli

40 x 50 mm

Ympäristöolosuhteet

Suojausluokka

IP67

IP69K
Ambient temperature

-25 ... +80 °C
Iskunkestävyys

30 g / 18 ms

Tilanäyttö

Note (Integral System Diagnostics, status )

jännitteelle 24 VAC/DC

Toimitus sisältää

Huomautus (toimituksen sisältö, lukumäärä ja tyyppi)

Kiinnityslaippa ELM sisältyy toimitukseen

Huomautus

Note (General)

for other input voltages, a special light element must be used

Video ID: Mr-Safety-N-Programm

(Vimeo)


EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:E, N and R program
Type:See ordering code
Description of the component:Command and signalling devices
optionally as illuminated signalling devices, Push, illuminated, palm buttons and switches, Selector switches and buttons, key selector switches and key selector buttons in conjunction with contact element EF and RF or light elements and voltage senders EL* and RL*
Relevant Directives:Low Voltage Directive2014/35/EU
 EMC-Directive *2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, April 4, 2025
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:E, N and R program
Type:See ordering code
Description of the component:Command and signalling devices optionally as illuminated signalling devices, Push, illuminated, palm buttons and switches, Selector switches and buttons, key selector switches and key selector buttons in conjunction with contact element EF and RF or light elements and voltage senders EL* and RL*
Relevant legislation:Electrical Equipment (Safety) Regulations2016
 Electromagnetic Compatibility Regulations *2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017 + AC:2020
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, April 4, 2025
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
