NDP50GB

Tuotenumero: 101163569

NDP50GB

Tuotenumero: 101163569

Downloads

ePlan Tiedot

CADENAS CAD tiedosto

SISTEMA Tiedot

Product type description:

-
(1)DT(8)(2)	Pushbutton
(1)DM(2)	Pushbutton with diaphragm for dust protection
(1)DL(8)(2)	Illuminated pushbutton
(1)DLM(2)	Illuminated pushbutton with diaphragm for dust protection
(1)ML(2)	Indicator light with flat collar
(1)MLH(2)	Indicator light with high collar
(1)DP(3)(8)(2)	Mushroom head impact button without latching
(1)DTP(3)(8)(2)	Mushroom head impact button without latching (only N-programm)
(1)DLP(3)(8)(2)	Mushroom head impact button illuminated, without latching (only N programme)
(1)DRR(3)(8)(2)	Mushroom head impact button with latching, unlock by turning and pulling (pulling only in N programme)
(1)DRZ(3)(8)(2)	Mushroom head impact button with latching, unlock by pulling
(1)WS21(4)(5)	Selector switch with 2 positions:
(1)WT21(4)(5)	Selector switch with 1 momentary position
(1)WS32(4)(5)	Selector switch with 3 maintained positions
(1)WT32(4)(5)	Wahlschalter mit 2 Taststellungen
(1)WST32(4)(5)	Selector switch: switching, latching
(1)WTS32(4)(5)	Selector switch: latching, switching
(1)SS21S(4)(5)	Key-operated selector switch with 2 maintained positions
(1)ST21S(4)(5)	Key-operated selector switch with 1 momentary position
(1)SS32S(4)(5)	Key-operated selector switch with 3 maintained positions
(1)ST32S(4)(5)	Key-operated selector switch with 2 momentary positions, left and right
(1)SST32S(4)(5)	Key-operated selector switch: switching, latching
(1)STS32S(4)(5)	Key-operated selector switch: latching, switching
B	Blanking plug

(1)
-	Command and signalling devices:
E	"E" program
N	"N" program
R	"R" program

(2)
-	Colour of button surface:
SW	Black
GB	Yellow
RT	Red
GN	Green
WS	White
BL	Blue
GR	Grey

(3)
-	Head diameter of mushroom head impact button 30 mm:
30	30 mm
35	35 mm
40	40 mm
42	42 mm
45	45 mm
50	50 mm
55	55 mm
70	70 mm

(4)
-	Toggle length in mm:
without	Short toggle
.1	Long toggle

(5)
-	Colour of toggle:
without	Grey
WS	White

(6)
-	Key-withdrawal position (3 positions):
1	Position left
2	Position middle
3	Position right

(7)
-	Key-withdrawal position (2 positions):
1	Position left
2	Position right

(8)
-	Colour of diaphragm (only N programme):
without	White
GR/	Black
BL/	Blue

Kaikki tämän tilauskoodin tuotevaihtoehdot eivät ole saatavilla/teknisesti toteutettavissa.

Suojausluokka IP 69K
Asennusaukko Ø 22,3 mm

Tilaustiedot

Tuotekuvaus	NDP50GB
Tuotenumero (tilausnumero)	101163569
EAN (European Article Number)	4250116200092
eCl@ss number, version 12.0	27-37-12-12
eCl@ss number, version 11.0	27-37-12-12
eCl@ss number, version 9.0	27-37-12-12
ETIM number, version 7.0	EC001038
ETIM number, version 6.0	EC001038

Hyväksynnät - Standardit

Sertifikaatit	cULus

Yleiset ominaisuudet

Standardit	EN IEC 60947-5-1 EN IEC 60947-1
Muotoilu	Etuseinä-asennus Mushroom impact button
Design	Pyöreä Large
Asennusolosuhteet (mekaaniset)	Vapaa
Sealing type	Kalvo Huulitiiviste
Ohjainten materiaali	ABS
Eturenkaan materiaali	ABS, kromattu
Paljetiivisteen materiaali	Silikoni
Toimintaelimen väri	keltainen
Eturenkaan väri	Hopea
Paljetiivisteen väri	Valkoinen
Bruttopaino	50 g

Yleiset tiedot-Ominaisuudet

Kiinnityslaippa	Kyllä
Kokonaan eristetty	Kyllä
Number of contact elements, maximum	3

Mekaaniset tiedot

Mechanical lifetime, Command devices	1.000.000 kytkentäalue
Kiinnitys	Asennuslaippa EFM
Ruuvin kiristysvääntömomentti	0,6 Nm
Typical actuating force of the push button	2 N
Actuating stroke, minimum	4 mm
Actuating stroke, maximum	5 mm

Mekaaniset tiedot - Mitat

Mounting height	45 mm
Note (Mounting height)	Height in front of the front panel.
Note (Mounting depth)	Depth behind front panel including one contact element
toimipäiden halkaisijat	50 mm
Kauluksen halkaisija	44,5 mm
Mounting diameter	22,3 mm
Etulevyn paksuus, minimi {mm}	1 mm
Etulevyn paksuus, maksimi	6 mm
Asennusväli	40 x 50 mm

Ympäristöolosuhteet

Suojausluokka	IP67 IP69K
Ambient temperature	-25 ... +75 °C
Tärinänkesto standardin EN 60068-2-6 mukaan	5 g
Iskunkestävyys	<50 g (EN 60068-2-27)

Sähköiset tiedot

Switching frequency of the command device, maximum	1.000 /h

Toimitus sisältää

Huomautus (toimituksen sisältö, lukumäärä ja tyyppi)	Kiinnityslaippa EFM sisältyy toimitukseen

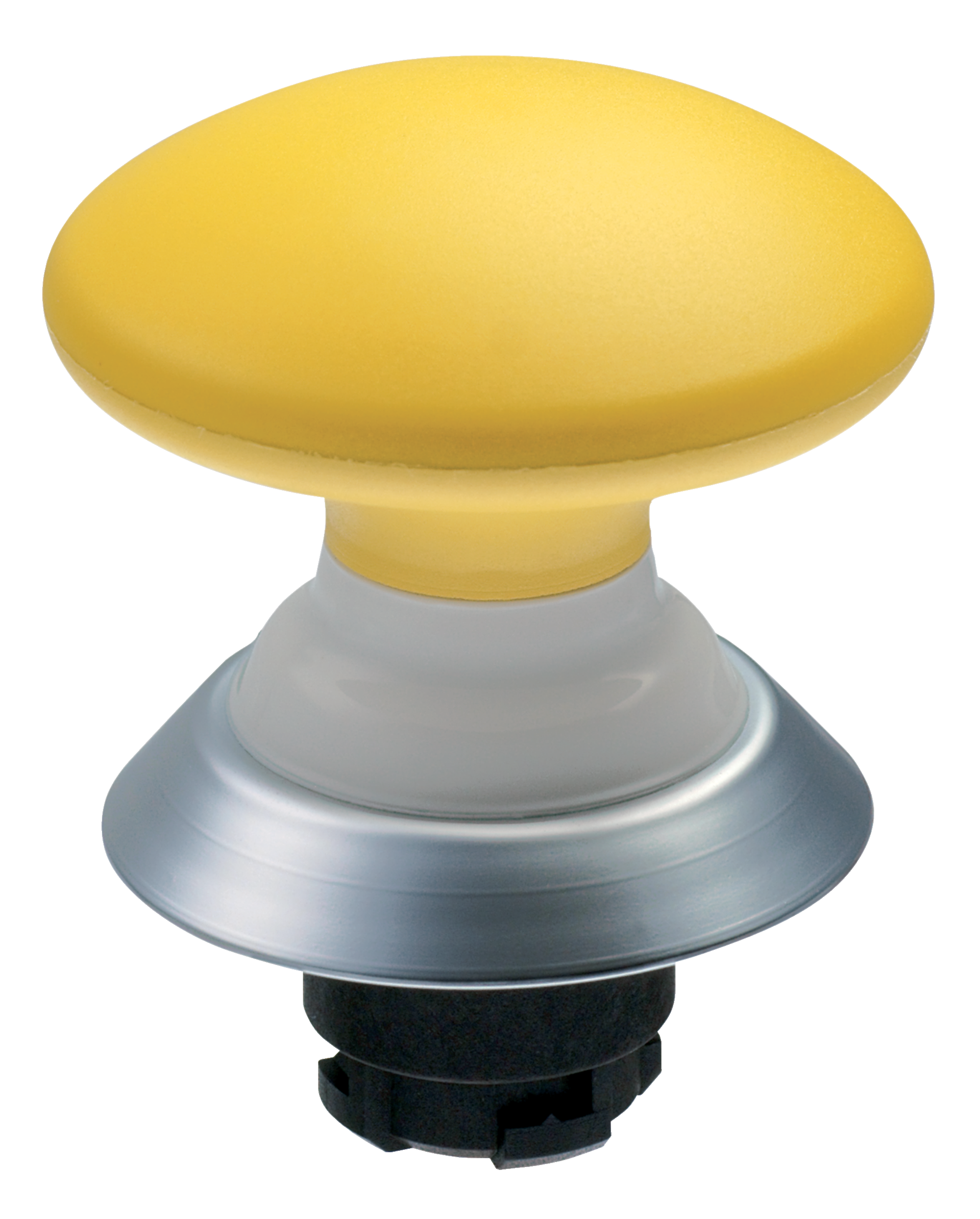

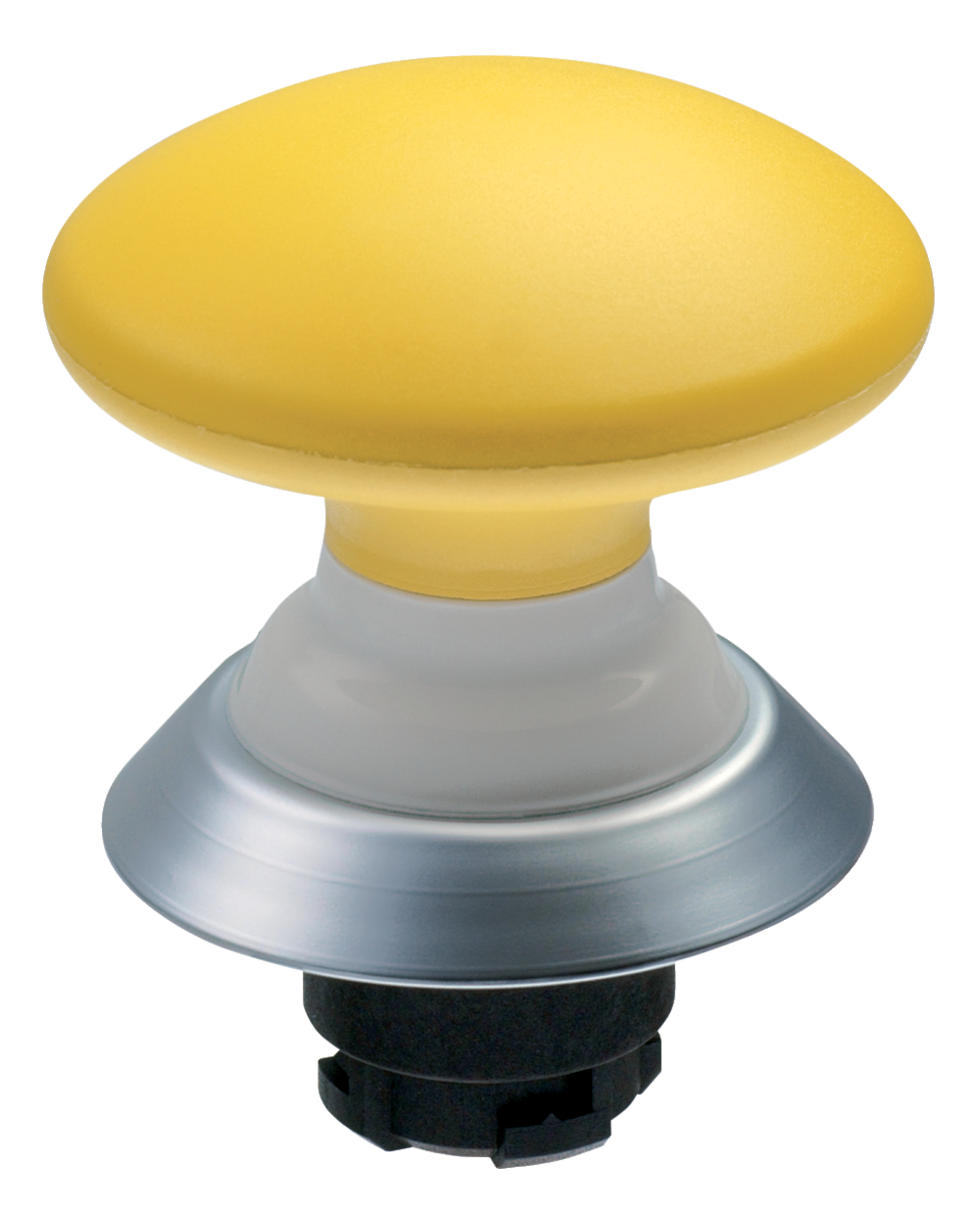

Tuotekuva( luettelokuva)

ID: kndp-f05

| 556,9 kB | .jpg | 352.778 x 438.50300000000004 mm - 1000 x 1243 px - 72 dpi

| 45,7 kB | .png | 74.083 x 92.075 mm - 210 x 261 px - 72 dpi

| 47,8 kB | .jpg | 99.483 x 123.47200000000001 mm - 282 x 350 px - 72 dpi

| 50,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 4,3 MB | .png | 145.143 x 180.485 mm - 2000 x 2487 px - 350 dpi

Perustuotteen mitat

ID: 1ndp-g01

| 35,4 kB | .cdr |

| 3,7 kB | .png | 74.083 x 51.153000000000006 mm - 210 x 145 px - 72 dpi

| 70,6 kB | .jpg | 352.778 x 243.769 mm - 1000 x 691 px - 72 dpi

Video ID: Mr-Safety-N-Programm

(Vimeo)

Advancetec Oy, Äyritie 12 B, 01510 Vantaa

Tiedot ja arvot on tarkastettu huolellisesti. Kuvat voivat poiketa alkuperäisestä. Tarkemmat tekniset tiedot löytyvät manuaalista. Pidätämme oikeuden teknisiin muutoksiin ja virheisiin.

Generated at: 17.4.2026 15.07
