EX-TS 355-12Z-3G/D
EX-TS 355-12Z-3G/D
- Metallikotelo
- Kestää hyvin öljyä ja lakkabensiiniä
- 66,7 mm x 76 mm x 38 mm
- Ohjainpään asentoa voi muuttaa 4 x 90°
- Sisältää Ex-hyväksytyn ruuvattavan kaapelitiivisteholkin ja ruuvattavan sulkutulpan
- Asennustiedot EN 50041 mukaan
- 3 Kaapeliläpivientejä M 20 x 1.5
- EX-vyöhyke 2 ja 22
Tilaustiedot
| Tuotekuvaus |
EX-TS 355-12Z-3G/D |
| Tuotenumero (tilausnumero) |
101185217 |
| EAN (European Article Number) |
4030661344317 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| eCl@ss number, version 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Hyväksynnät - Standardit
| Sertifikaatit |
cULus ATEX (Konformitätserklärung) |
Räjähdyssuojaus
| Räjähdyssuojaus: määräykset |
EN IEC 60079-0 EN IEC 60079-15 EN 60079-31 |
| Räjähdyssuojausalueet |
2 22 |
| Räjähdyssuojausluokka |
3G 3D |
| Räjähdyssuojausmerkinnät |
D II 3G Ex nC IIC T5 Gc X D II 3D Ex tc IIIC T90°C Dc X |
| Manufacturer declaration |
ATEX Zone 2 and 22 |
Yleiset ominaisuudet
| Standardit |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Kotelon rakenne |
Vakiorakenne |
| Ohjainpään tyyppi standardin DIN EN 50041 mukaan |
B |
| Kotelon materiaali |
kevytmetalliseosvalu |
| Kotelon pinnoitteen materiaali |
polttomaalattu |
| Bruttopaino |
305 g |
Yleiset tiedot-Ominaisuudet
| Turvatoiminnot |
Kyllä |
| Apukoskettimien lukumäärä |
1 |
| Turvakoskettimien lukumäärä |
2 |
Turvaluokitus
| Standardit, määräykset |
EN ISO 13849-1 |
| Mission time |
20 Vuosi |
Turvalähdöt - Turvaluokitus
| B10D Avautuva kosketin (NC) |
20.000.000 kytkentäalue |
Mekaaniset tiedot
| Tunnistuselementti |
Tappityönnin |
| Mekaaninen elinikä, minimi |
30.000.000 kytkentäalue |
| Törmäysenergia, maksimi |
1 J |
| Toimintavoima, minimi |
17 N |
| Tunnistusnopeus, maksimi |
0,5 m/s |
| Huomautus (kytkentäaika) |
Kytkentäajat tunnistusnopeuden mukaan |
Mekaaniset tiedot - Liitäntä
| Pistokeliitin |
Ruuviliitäntä M20 x 1.5 |
| Tiivisteholkkien kaapelipoikkipinta, minimi |
7 mm |
| Tiivisteholkkien kaapelipoikkipinta, maksimi |
12 mm |
| Kaapelikoko, minimi |
0,75 mm² |
| Kaapelikoko, maksimi |
2,5 mm² |
| Note |
Kaapelitiedoissa johtimet ovat holkitettuja. |
| johdon poikkipinta-ala |
13 AWG |
Mekaaniset tiedot - Mitat
| Pituus |
38 mm |
| Leveys |
40,5 mm |
| Korkeus |
103,5 mm |
Ympäristöolosuhteet
| Suojausluokka |
IP67 |
| Ambient temperature |
-20 ... +60 °C |
Ympäristöolosuhteet - Eristysparametrit
| Eristysjännite |
250 VAC |
| Syöksyjännitekestoisuus |
4 kV |
Sähköiset tiedot
| Terminen nimellisvirta |
10 A |
| Käyttöluokka AC-15 |
230 VAC |
| Käyttöluokka AC-15 |
4 A |
| Käyttöluokka DC-13 |
24 VDC |
| Käyttöluokka DC-13 |
1 A |
| Kytkinosa |
1 sulkeutuva kosketin (NO), 2 avautuvaa kosketinta (NC) |
| Kytkentäperiaate |
Suoratoiminen |
| Värähtelyaika, maksimi |
2 ms |
| kytkentätaajuus |
5.000 /h |
| Koskettimen materiaali, sähköinen |
Hopea |
Kielisuodatin
Tuotelehti
Käyttöohjeet ja vaatimuksenmukaisuusvakuutus
SISTEMA-VDMA. Kirjasto
Lattaa Adobe Readerin viimeisin versio

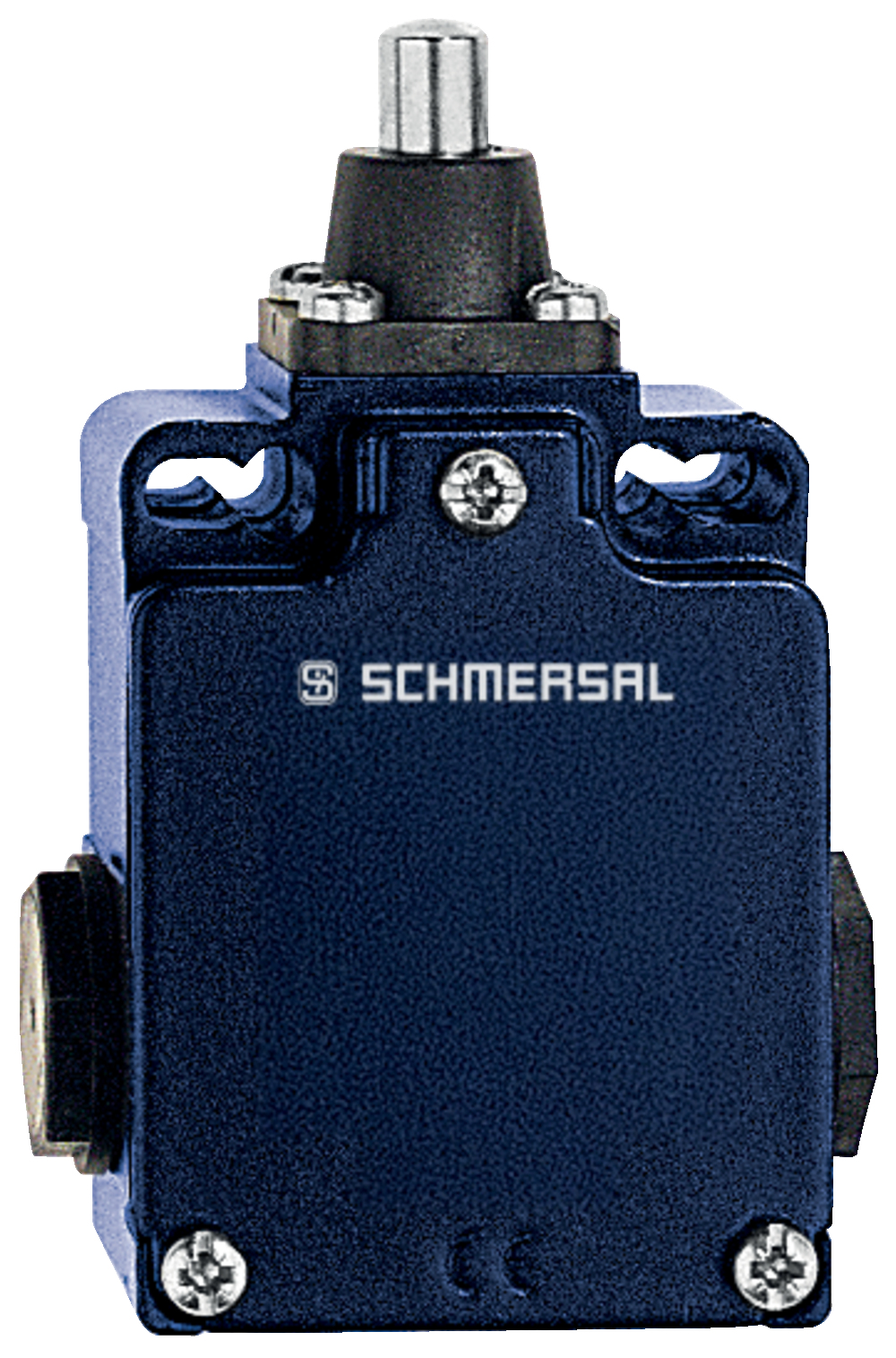

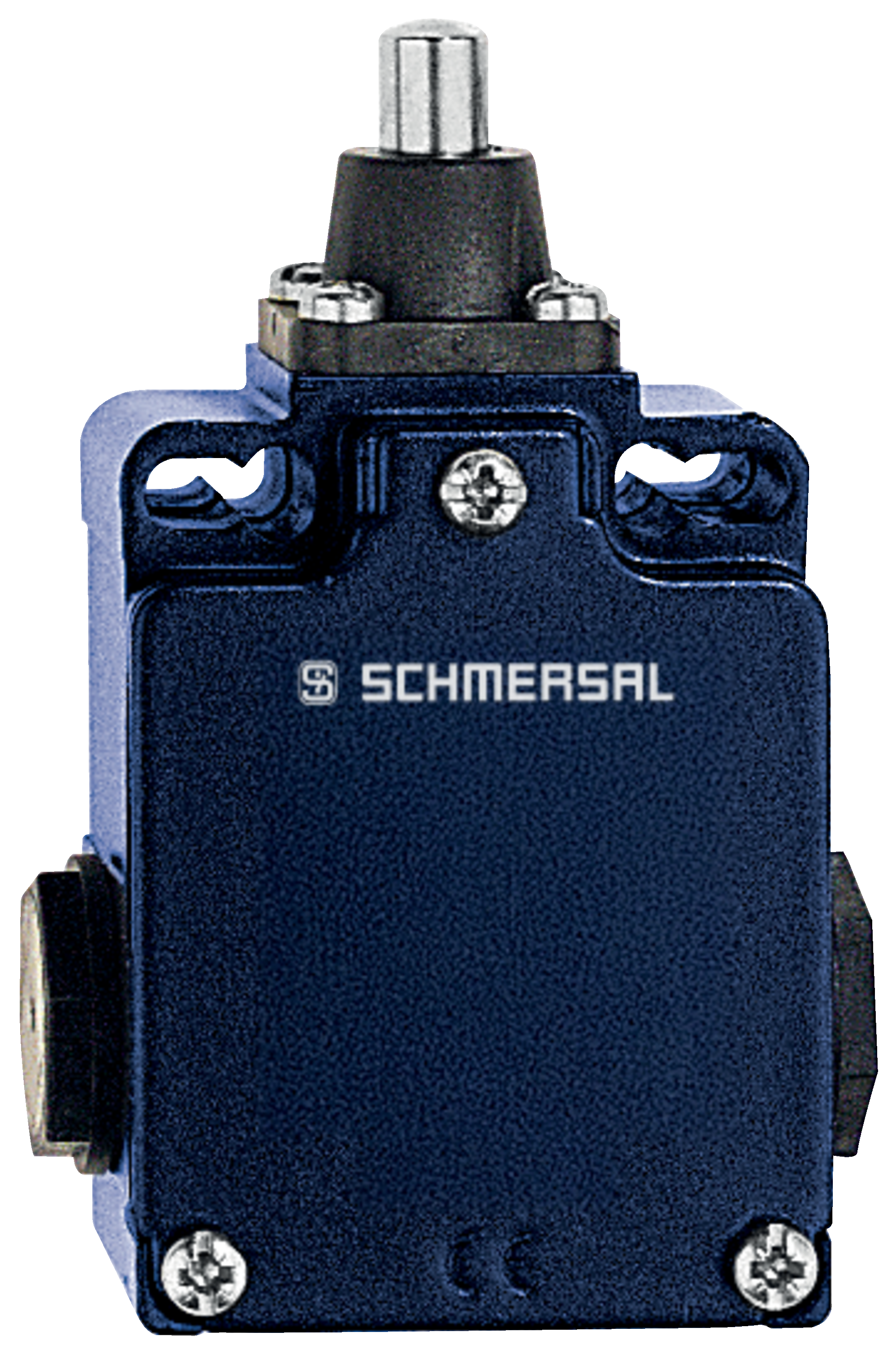

Tuotekuva( luettelokuva)
ID: k355sf01
| 844,8 kB | .jpg | 352.778 x 534.458 mm - 1000 x 1515 px - 72 dpi
| 125,6 kB | .png | 74.083 x 112.183 mm - 210 x 318 px - 72 dpi
| 53,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,6 MB | .png | 166.55700000000002 x 252.334 mm - 2000 x 3030 px - 305 dpi
| 79,8 kB | .jpg | 81.492 x 123.47200000000001 mm - 231 x 350 px - 72 dpi
Perustuotteen mitat

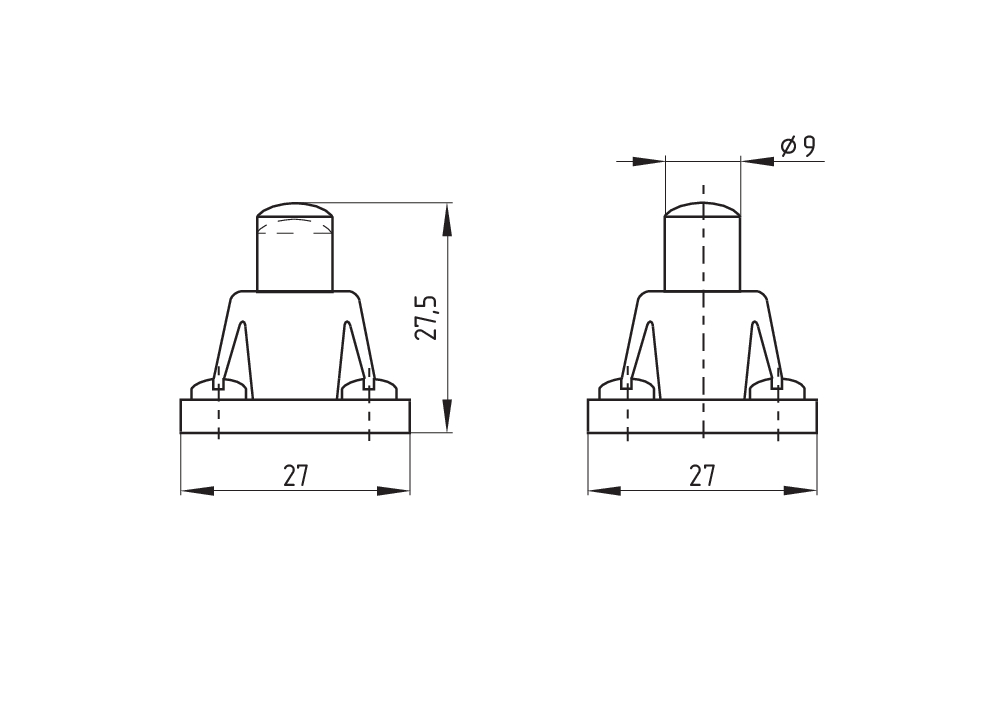

Mittakuva-vaikuttaja

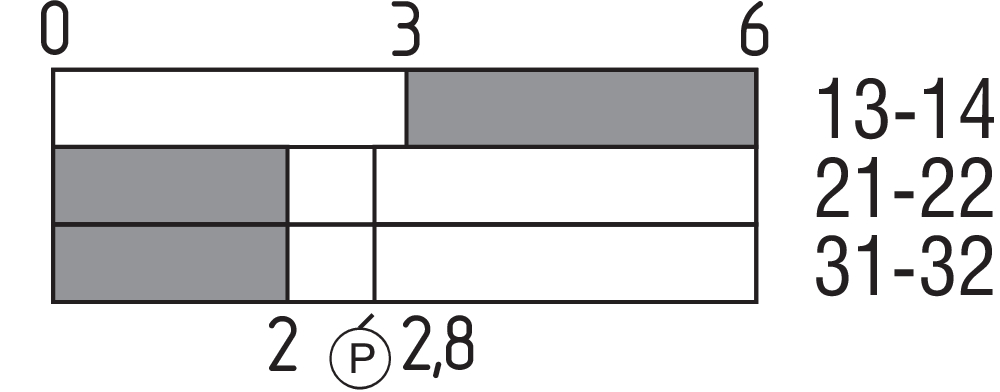

Kosketinkaavio
Kosketin kiinni
Kosketin auki
Asetusalue
Avautumispiste
Pakkoavauskulma
Seuranta suojuksia luokka ISO 14119
pakkoavautuva kosketin
vaikutettu
ei-vaikutettu
sulkeutuva kosketin
avautuva kosketin
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | EX-Z/T 335-...-3G/D EX-Z/T 355-...-3G/D |
| Type: | See ordering code |
| Marking: | D II 3G Ex nC IIC T5 Gc X D II 3D Ex tc IIIC T90°C Dc X |
| Description of the component: | Positive break position switch for safety functions or position switch without safety function |
| Relevant Directives: | Machinery Directive (for safety components, whose type plate is labelled "Safety component") | 2006/42/EC |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 |
| Conformity with the explosion protection directive 2014/34/EU (ATEX) is declared by the manufacturer without involving a conformity assessment center. |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, September 7, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
