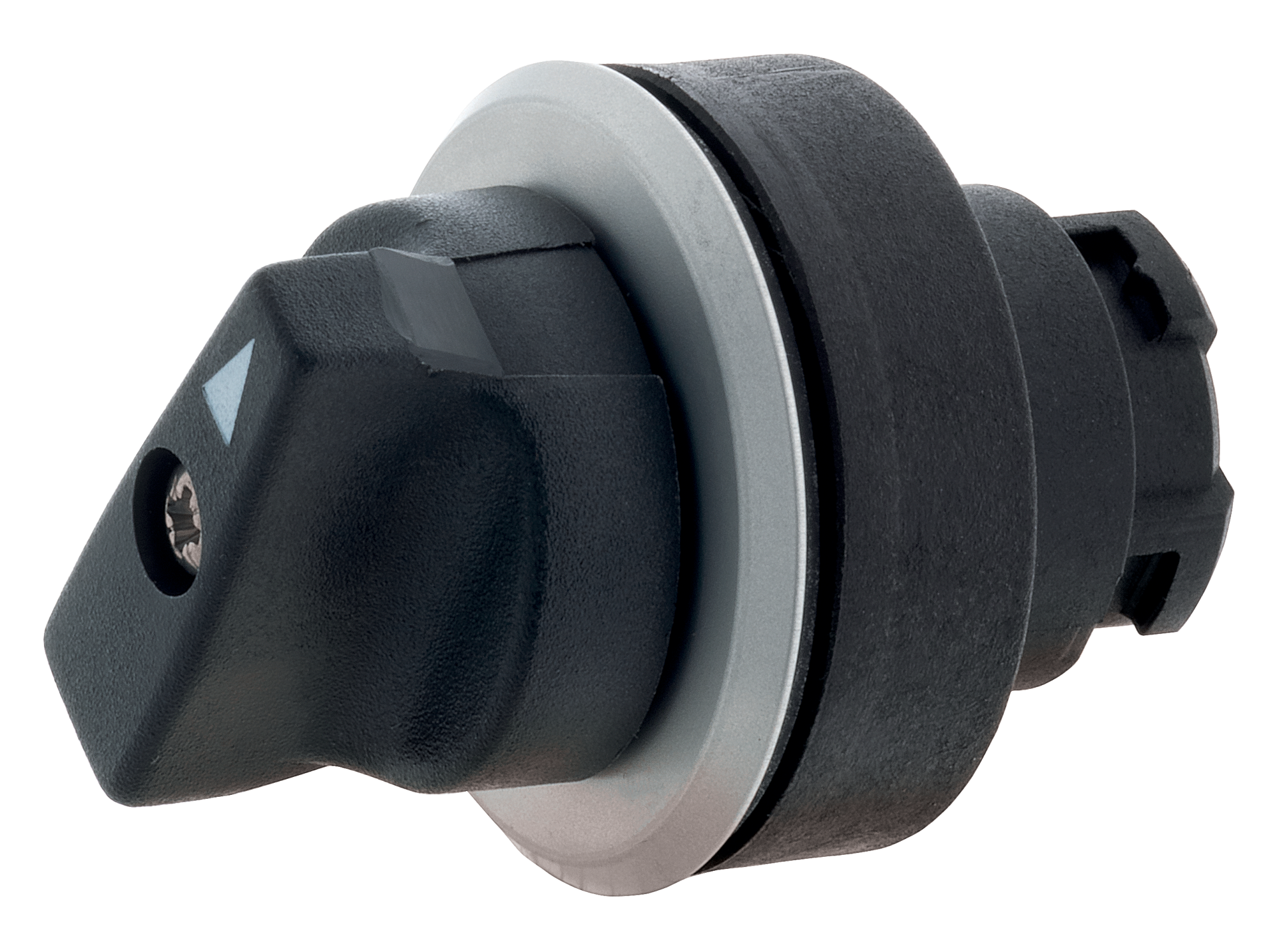

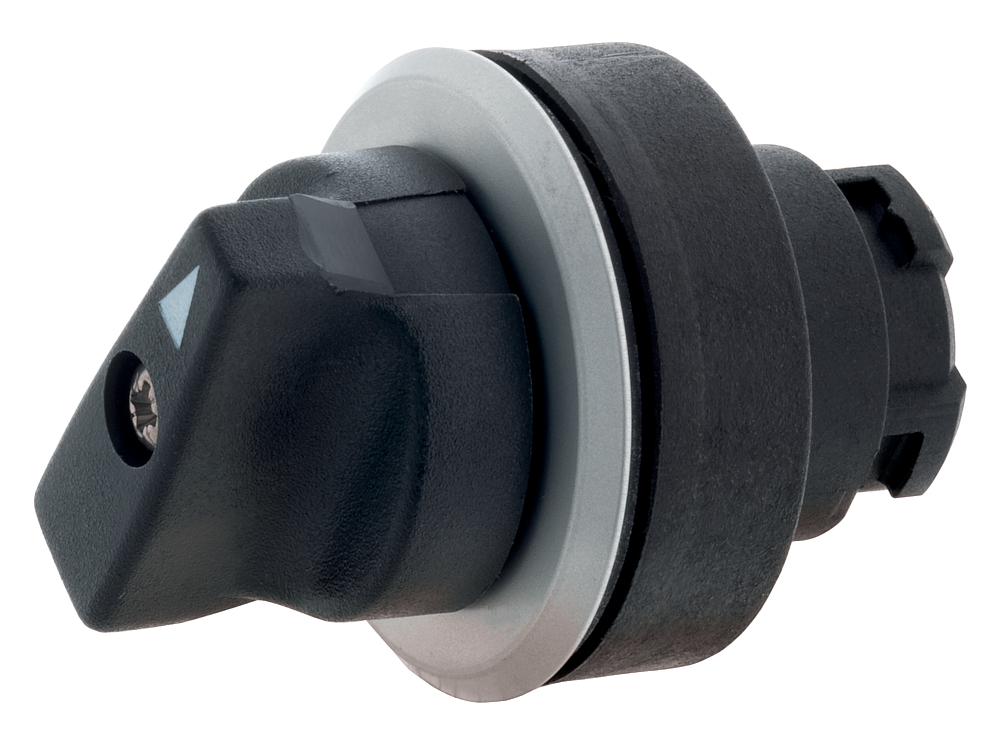

EWS32.V

Tuotenumero: 101006206
EWS32.V

Downloads

ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
  • lyhyt nuppi
  • Asennusaukko Ø 30,5 mm
  • Suojausluokka IP65

Tilaustiedot

Tuotekuvaus

EWS32.V
Tuotenumero (tilausnumero)

101006206
EAN (European Article Number)

4030661548463
eCl@ss number, version 12.0

27-37-12-13
eCl@ss number, version 11.0

27-37-12-13
eCl@ss number, version 9.0

27-37-12-13
ETIM number, version 7.0

EC000222
ETIM number, version 6.0

EC000222

Yleiset ominaisuudet

Standardit

EN IEC 60947-5-1

EN IEC 60947-5-5

EN IEC 60947-1
Muotoilu

Etuseinä-asennus

Selector switch
Design

Pyöreä
Asennusolosuhteet (mekaaniset)

Vapaa
Vipu

lyhyt
Sealing type

Kalvo

Huulitiiviste

Muototiivisteet
Eturenkaan materiaali

Alumiini
Vivun materiaali

Muovi
Eturenkaan väri

Hopea
Kahvan väri

musta
Bruttopaino

53 g

Yleiset tiedot-Ominaisuudet

Asennoituva saatavilla

Kyllä
Kokonaan eristetty

Kyllä
Ohjaintappien lukumäärä

2
Kytkentäasentojen lukumäärä

3

Mekaaniset tiedot

Vapautus

Palautus vääntämällä
lukitusasento

left - right
Mechanical lifetime, Command devices

300.000 kytkentäalue
Kytkentäkulma, vasen

55 °
Kulma, kytkentäkulma, oikea

55 °
Kiinnitys

Asennuslaippa EFM
Ruuvin kiristysvääntömomentti

0,6 Nm
Typical actuating force of the selector switch

0,2 N

Mekaaniset tiedot - Mitat

Mounting height

22 mm
Note (Mounting height)

Height in front of the front panel.
Kauluksen halkaisija

35 mm
Kahvan pituus

28 mm
Painikeosan halkaisija

28 mm
Mounting diameter

30,5 mm
Etulevyn paksuus, minimi {mm}

1 mm
Etulevyn paksuus, maksimi

6 mm
Asennusväli

60 x 60 mm

Ympäristöolosuhteet

Suojausluokka

IP65
Ambient temperature

+0 ... +75 °C
Tärinänkesto standardin EN 60068-2-6 mukaan

5 g

Iskunkestävyys

<50 g (EN 60068-2-27)

Sähköiset tiedot

Switching frequency of the command device, maximum

1.000 /h

Tietoja

Huomautus (sovelluskäytöt)

Monitoring of zero position with additional contact element at position 3 of the mounting flange.

Toimitus sisältää

Huomautus (toimituksen sisältö, lukumäärä ja tyyppi)

Kiinnityslaippa EFM sisältyy toimitukseen
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:E.V programme
Type:See ordering code
Description of the component:Command and signalling devices optionally as illuminated signalling devices, Push, illuminated, palm buttons and switches, Selector switches and buttons, key selector switches and key selector buttons in conjunction with contact element EF or light elements and voltage senders EL*
Relevant Directives:Low Voltage Directive2014/35/EU
 EMC-Directive *2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017
Place and date of issue:Wuppertal, September 28, 2020
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:E.V-program
Type:See ordering code
Description of the component:Command and signalling devices optionally as illuminated signalling devices, Push, illuminated, palm buttons and switches, Selector switches and buttons, key selector switches and key selector buttons in conjunction with contact element EF or light elements and voltage senders EL*
Relevant legislation:Electrical Equipment (Safety) Regulations2016
 Electromagnetic Compatibility Regulations *2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, April 8, 2022
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
