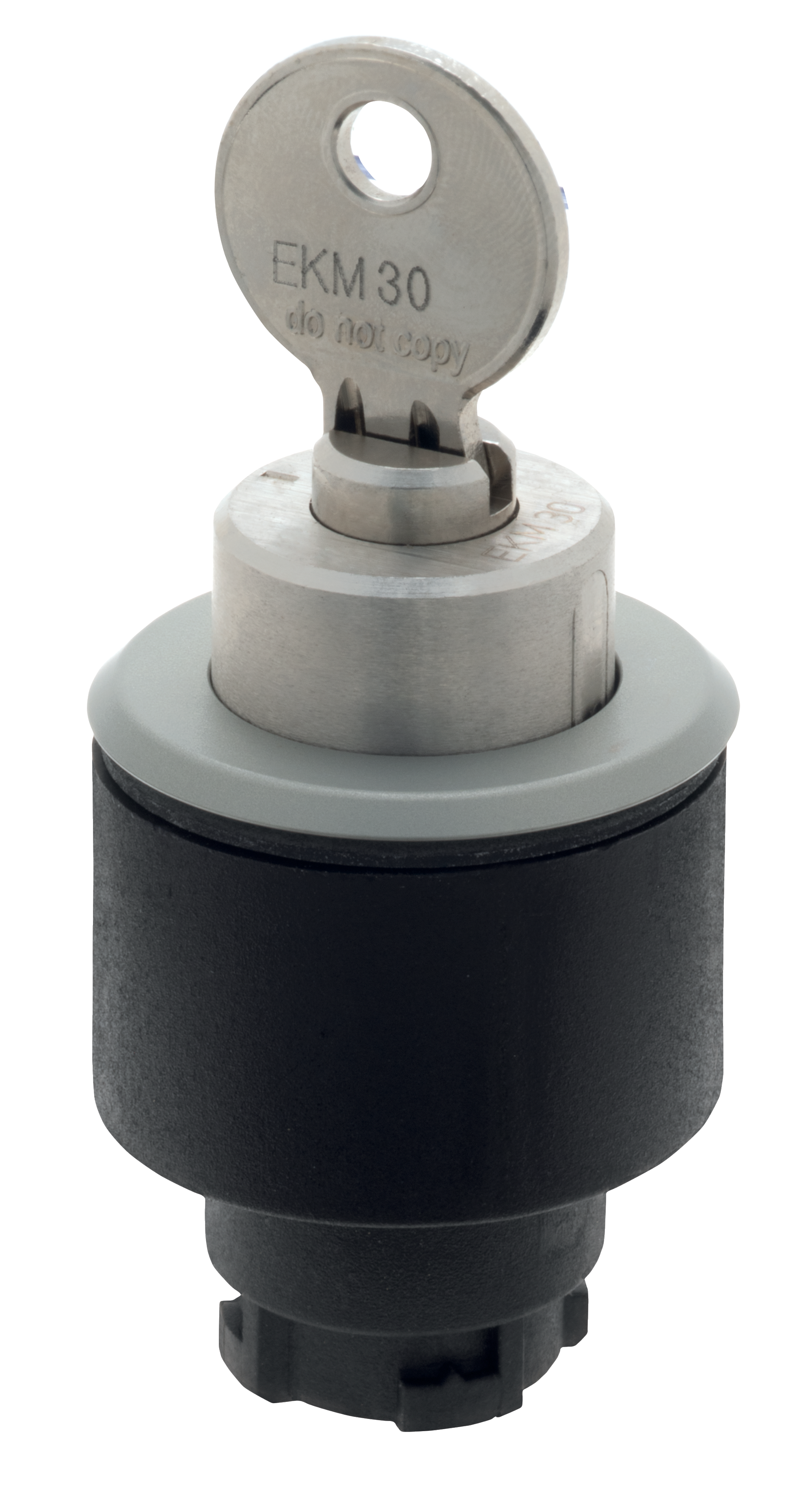

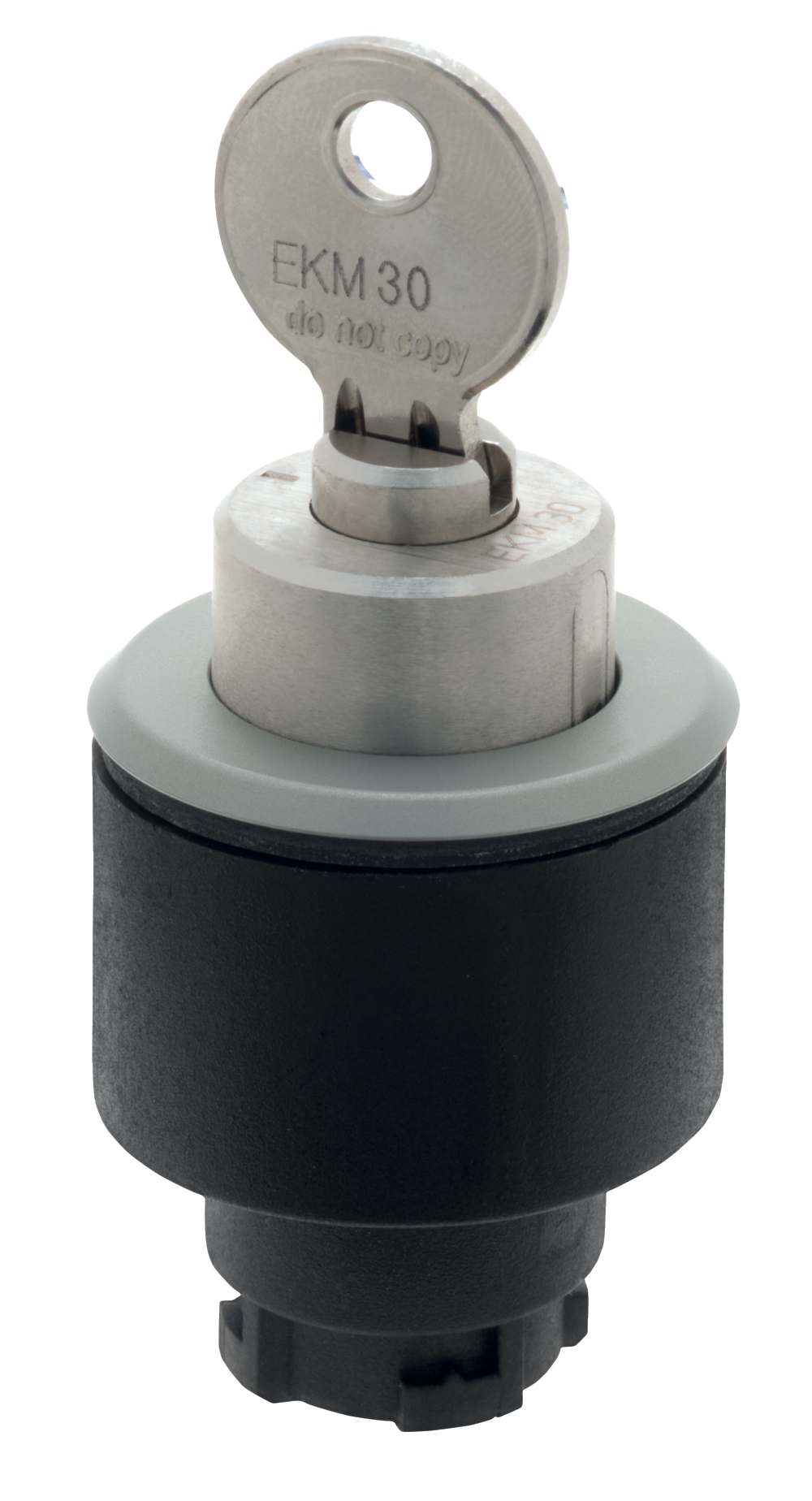

EST21S1.V

Tuotenumero: 101006209
EST21S1.V

Downloads

ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
  • Asennusaukko Ø 30,5 mm
  • Suojausluokka IP65
  • Avainpalautus

Tilaustiedot

Tuotekuvaus

EST21S1.V
Tuotenumero (tilausnumero)

101006209
EAN (European Article Number)

4030661615196
eCl@ss number, version 12.0

27-37-12-13
eCl@ss number, version 11.0

27-37-12-13
eCl@ss number, version 9.0

27-37-12-13
ETIM number, version 7.0

EC000222
ETIM number, version 6.0

EC000222

Yleiset ominaisuudet

Standardit

EN IEC 60947-5-1

EN IEC 60947-5-5

EN IEC 60947-1
Muotoilu

Key - Selector maintained spring-return switch

Etuseinä-asennus
Design

Pyöreä
Asennusolosuhteet (mekaaniset)

Vapaa
Sealing type

Kalvo

Huulitiiviste

Muototiivisteet
Lukkosylinterin materiaali

Teräs
Eturenkaan materiaali

Alumiini
Lukkosylinterin väri

Hopea
Eturenkaan väri

Hopea
Bruttopaino

110 g

Yleiset tiedot-Ominaisuudet

Avain irrotettavissa perusasennossa

Kyllä (1)
Koestus mahdollinen

Kyllä
Asennoituva saatavilla

Kyllä
Kokonaan eristetty

Kyllä
Hipaisuasentojen määrä

2
Ohjaintappien lukumäärä

1
Number of contact elements, maximum

3

Mekaaniset tiedot

Vapautus

Avainpalautus

Avaimen irrotus asento

Asento 0
Hipaisuasento

oikea
Mechanical lifetime, Command devices

100.000 kytkentäalue
Kulma, kytkentäkulma, oikea

55 °
Kiinnitys

Asennuslaippa EFM
Ruuvin kiristysvääntömomentti

0,6 Nm
Avaimen numero

EKM30

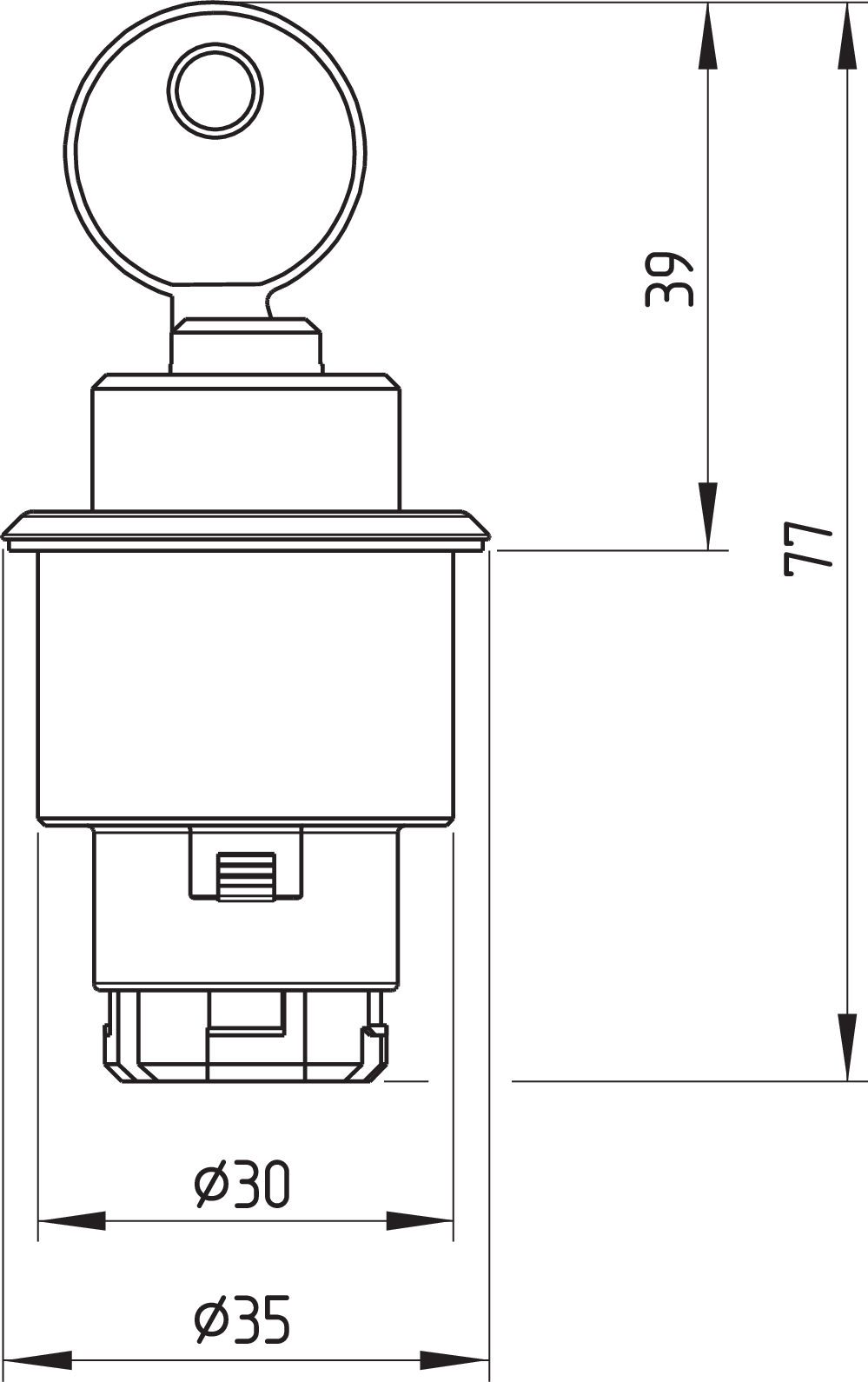

Mekaaniset tiedot - Mitat

Mounting height

16 mm
Note (Mounting height)

Height in front of the front panel.
Kauluksen halkaisija

34,5 mm
lukkosylinterin halkaisija

22 mm
Mounting diameter

30,5 mm
Korkeus asetetulla avaimella

39 mm
Etulevyn paksuus, minimi {mm}

1 mm
Etulevyn paksuus, maksimi

6 mm
Asennusväli

40 x 50 mm

Ympäristöolosuhteet

Suojausluokka

IP65
Ambient temperature

+0 ... +75 °C
Tärinänkesto standardin EN 60068-2-6 mukaan

5 g

Iskunkestävyys

<50 g (EN 60068-2-27)

Tietoja

Huomautus (sovelluskäytöt)

Monitoring of zero position with additional contact element at position 3 of the mounting flange.

Toimitus sisältää

Toimitus sisältää

1x Key
Huomautus (toimituksen sisältö, lukumäärä ja tyyppi)

Kiinnityslaippa EFM sisältyy toimitukseen

Huomautus

Note (General)

Erikoiskotelo tilauksesta

Advancetec Oy, Äyritie 12 B, 01510 Vantaa

Tiedot ja arvot on tarkastettu huolellisesti. Kuvat voivat poiketa alkuperäisestä. Tarkemmat tekniset tiedot löytyvät manuaalista. Pidätämme oikeuden teknisiin muutoksiin ja virheisiin.
