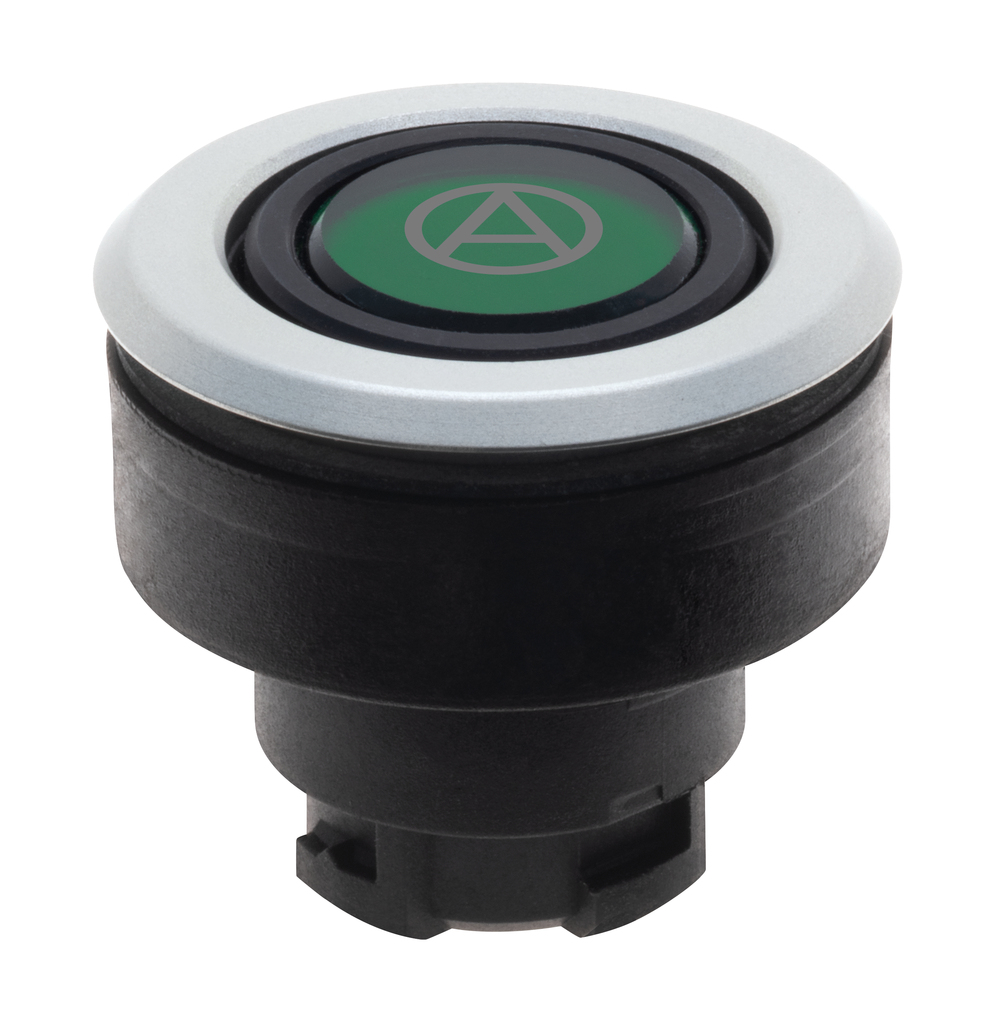

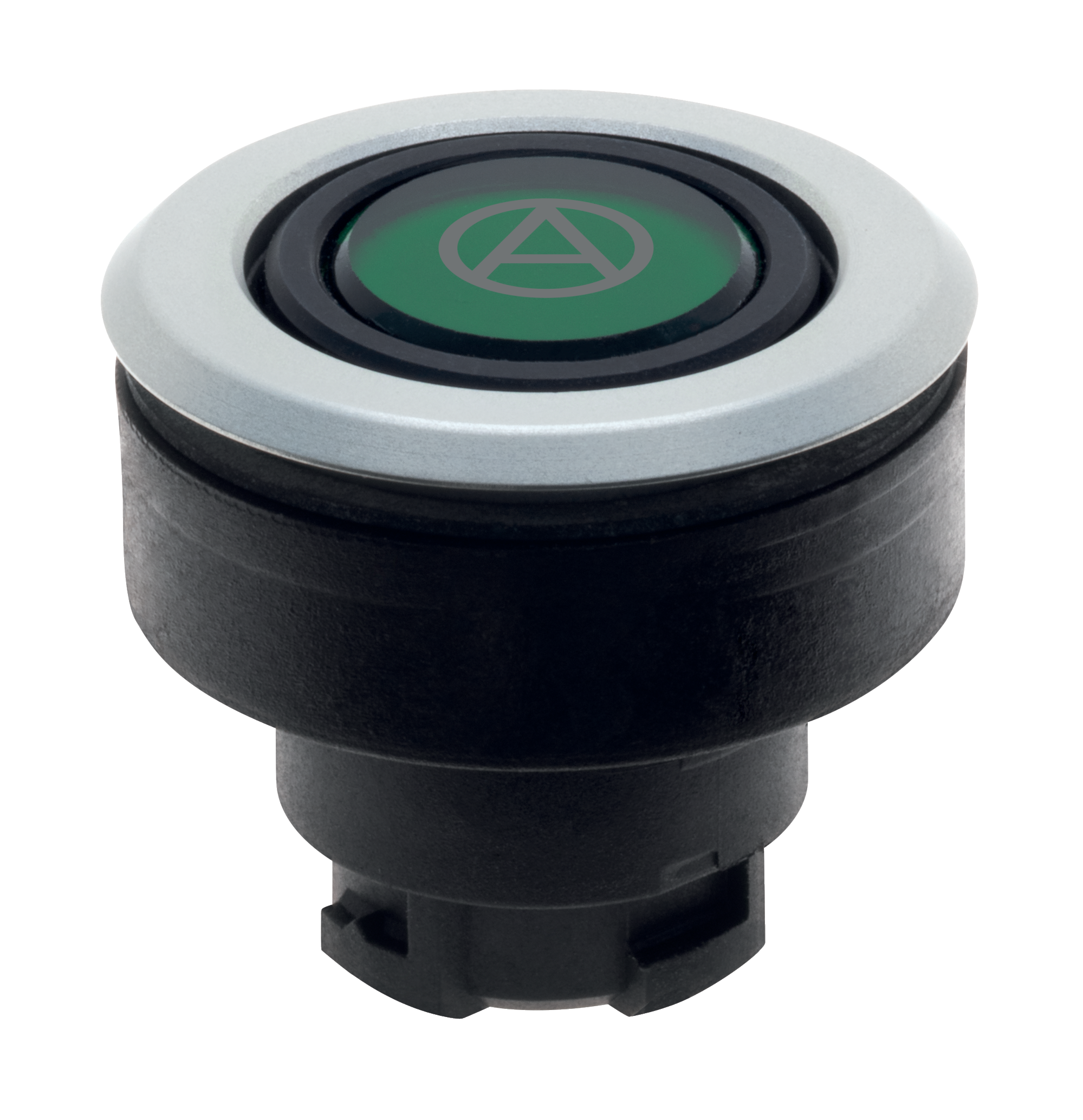

EDLRGNV/503

Tuotenumero: 101191572
EDLRGNV/503

Downloads

ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
  • lukinnalla
  • Asennusaukko Ø 30,5 mm
  • Suojausluokka IP65

Tilaustiedot

Note (Delivery capacity)

Ei saatavana!

Tuotekuvaus

EDLRGNV/503
Tuotenumero (tilausnumero)

101191572
EAN (European Article Number)

4030661602776
eCl@ss number, version 12.0

27-37-12-11
eCl@ss number, version 11.0

27-37-12-11
eCl@ss number, version 9.0

27-37-12-11
ETIM number, version 7.0

EC000223
ETIM number, version 6.0

EC000223

Hyväksynnät - Standardit

Sertifikaatit

cULus

Yleiset ominaisuudet

Standardit

EN IEC 60947-5-1

EN IEC 60947-1
Muotoilu

Etuseinä-asennus

Illuminated pushbutton
Design

Pyöreä
Asennusolosuhteet (mekaaniset)

Vapaa
Sealing type

Muototiivisteet
Ohjainten materiaali

Lasi
Eturenkaan materiaali

Alumiini - eloksoitu
Toimintaelimen väri

vihreä
Eturenkaan väri

Hopea
Bruttopaino

40 g
Colour of the bezel

black

Yleiset tiedot-Ominaisuudet

Lisämerkinnät tilauksesta

Kyllä (1)
Valaistava

Kyllä
Kiinnityslaippa

Kyllä
Koestus mahdollinen

Kyllä
Asennoituva saatavilla

Kyllä
Kokonaan eristetty

Kyllä
Number of contact elements, maximum

2

Mekaaniset tiedot

Vapautus

vapauttimen painallus
Mechanical lifetime, Command devices

1.000.000 kytkentäalue
Kiinnitys

Asennuslaippa ELM
Ruuvin kiristysvääntömomentti

0,6 Nm
Symbol labeling number

503
Typical actuating force of the push button

1,5 N
Actuating stroke, minimum

4 mm
Actuating stroke, maximum

5 mm

Mekaaniset tiedot - Mitat

Mounting height

2,5 mm
Note (Mounting height)

Height in front of the front panel.
Kosketuspinnan korkeus

0,5 mm
Kosketuspinnan halkaisija

20 mm
Kauluksen halkaisija

34,5 mm
Mounting diameter

30,5 mm
Etulevyn paksuus, minimi {mm}

1,5 mm
Etulevyn paksuus, maksimi

6 mm
Asennusväli

40 x 50 mm

Ympäristöolosuhteet

Suojausluokka

IP65
Ambient temperature

-25 ... +75 °C
Tärinänkesto standardin EN 60068-2-6 mukaan

5 g

Iskunkestävyys

<50 g (EN 60068-2-27)

Sähköiset tiedot

Switching frequency of the command device, maximum

1.000 /h

Toimitus sisältää

Huomautus (toimituksen sisältö, lukumäärä ja tyyppi)

Kiinnityslaippa ELM sisältyy toimitukseen

Advancetec Oy, Äyritie 12 B, 01510 Vantaa

Tiedot ja arvot on tarkastettu huolellisesti. Kuvat voivat poiketa alkuperäisestä. Tarkemmat tekniset tiedot löytyvät manuaalista. Pidätämme oikeuden teknisiin muutoksiin ja virheisiin.

Generated at: 17.4.2026 16.48
