AES 2555 UE: 24...230V AC/DC
AES 2555 UE: 24...230V AC/DC
- BNS-turvamagneettikytkinten valvonta
- 4 turvakoskettimet, STOP 0
- 2 Hälytyslähdöt
Tilaustiedot
| Note (Delivery capacity) |
Ei saatavana! |
| Tuotekuvaus |
AES 2555 UE: 24...230V AC/DC |
| Tuotenumero (tilausnumero) |
101181684 |
| EAN (European Article Number) |
4030661323121 |
| eCl@ss number, version 12.0 |
27-37-18-19 |
| eCl@ss number, version 11.0 |
27-37-18-19 |
| eCl@ss number, version 9.0 |
27-37-18-19 |
| ETIM number, version 7.0 |
EC001449 |
| ETIM number, version 6.0 |
EC001449 |
Hyväksynnät - Standardit
| Sertifikaatit |
cULus |
Yleiset ominaisuudet
| Standardit |
BG-GS-ET-14 BG-GS-ET-20 EN IEC 62061 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Ilmastorasitus |
EN 60068-2-3 BG-GS-ET-14 |
| Kotelon materiaali |
Muovi, lasikuituvahvistettu kestomuoviMuovi, lasikuituvahvistettu kestomuovi |
| Bruttopaino |
319 g |
Yleiset tiedot-Ominaisuudet
| Köysikatkon tunnistus |
Kyllä |
| Oikosulun tunnistus |
Kyllä |
| Takaisinkytkentäpiiri |
Kyllä |
| Automaattinen reset-toiminto |
Kyllä |
| Palautus jännitteensyötön katkaisulla |
Kyllä |
| Integroitu näyttö, tila |
Kyllä |
| Apukoskettimien lukumäärä |
1 |
| Ledien lukumäärä |
1 |
| Avautuvien kosk. lukumäärä |
2 |
| Sulkeutuvien kosk. lukumäärä |
2 |
| Heti toimivien apupuolijohdelähtöjen lukumäärä |
2 |
| Turvakoskettimien lukumäärä |
4 |
| Apukosketinlähtöjen lukumäärä |
2 |
Turvaluokitus
| Standardit, määräykset |
EN ISO 13849-1 EN IEC 61508 |
| Stop-Luokka |
0 |
Turvaluokitus - Relelähdöt
| Performance Level, up to |
d |
| Category |
3 |
| PFH value |
1,00 x 10⁻⁷ /h |
| Notice |
jopa maks. 50 000 kytkentäjaksoa/vuosi ja enint. 80 % kosketuskuormituksella |
| Safety Integrity Level (SIL), suitable for applications in |
2 |
| Mission time |
20 Vuosi |
Mekaaniset tiedot
| Mekaaninen elinikä, minimi |
20.000.000 kytkentäalue |
| Kiinnitys |
Pikakiinnitys DIN-kiskoon standardin DIN EN 60715 mukaan |
Mekaaniset tiedot - Liitäntä
| Liitinmerkinnät |
IEC/EN 60947-1 |
| Kaapelikoko, minimi |
0,25 mm² |
| Kaapelikoko, maksimi |
2,5 mm² |
| Liittimien kiristysvääntömomentti |
0,6 Nm |
| Allowed type of cable |
solid single-wire flexible |
| Liitäntä (mekaaninen) |
Screw terminals |
Mekaaniset tiedot - Mitat
| leveys |
45 mm |
| Korkeus |
100 mm |
| Syvyys |
121 mm |
Ympäristöolosuhteet
| Kotelon suojausluokka |
IP40 |
| Kytkentätilan suojausluokka |
IP54 |
| Liittimien ja liitäntöjen suojausluokka |
IP20 |
| Ambient temperature |
+0 ... +55 °C |
| Storage and transport temperature |
-25 ... +70 °C |
| Tärinänkesto standardin EN 60068-2-6 mukaan |
10...55 Hz, Amplitudi 0,35 mm, ± 15 % |
| Iskunkestävyys |
30 g / 11 ms |
Ympäristöolosuhteet - Eristysparametrit
| Syöksyjännitekestoisuus |
4 kV |
| Overvoltage category |
III |
| Saastumisaste standardin IEC/EN 60664-1 mukaan |
2 |
Sähköiset tiedot
| Taajuusalue |
50 Hz 60 Hz |
| Operating voltage |
24 ... 230 VAC |
| Type of voltage range |
AC DC |
| Terminen nimellisvirta |
6 A |
| Rated operating voltage |
24 ... 230 VAC |
| Syöttöjännite, 50 Hz, minimi |
20.4 VAC |
| Syöttöjännite, 50 Hz, maksimi |
253 VAC |
| Syöttöjännite, 60 Hz, minimi |
20.4 VAC |
| Syöttöjännite, 60 Hz, maksimi |
253 VAC |
| Nimellisjännite DC, minimi |
20,4 VDC |
| Nimellisjännite DC, maksimi |
253 VDC |
| Sähköinen virrankulutus |
5 W |
| Kosketinvastus, maksimi |
0,1 Ω |
| Ohje (kosketinvastus) |
uutena |
| Päästöviive sähkökatkon aikana, normaalisti |
80 ms |
| Päästöviive hätäpysäytystapauksessa, normaalisti |
20 ms |
| Käynnistysviive automaattisella käynnistyksellä, tyypillinen |
100 ms |
| Käynnistysviive kuittauksella (RESET), tyypillinen |
20 ms |
| Koskettimen materiaali, sähköinen |
Ag-Ni 10 ja 0,2 µm pintakullattu |
Turvaluokitus - Turvallista relelähtöä
| Voltage, Utilisation category AC-15 |
230 VAC |
| Current, Utilisation category AC-15 |
3 A |
| Voltage, Utilisation category DC-13 |
24 VDC |
| Current, Utilisation category DC-13 |
2 A |
| Switching capacity, minimum |
10 VDC |
| Switching capacity, minimum |
10 mA |
| Switching capacity, maximum |
250 VAC |
| Switching capacity, maximum |
8 A |
Sähköiset tiedot - Digitaaliturvatulot
| Tulotaso, HIGH-signaali "1" |
10 … 30 VDC |
| Tulotaso, LOW-signaali "0" |
0 … 2 VDC |
| Johdinvastus, maksimi |
40 Ω |
Sähköiset tiedot-Binäärilähtö
| Voltage, Utilisation category DC-12 |
24 VDC |
| Current, Utilisation category DC-12 |
0,1 A |
Relelähtö (apukosketin)
| Switching capacity, maximum |
24 VDC |
| Switching capacity, maximum |
2 A |
Sähköiset tiedot - Sähkömagneettinen yhteensopivuus (EMV)
| EMC rating |
EMC-Directive |
Integroitu järjestelmädiagnoosi (ISD)
| Note (ISD -Faults) |
Seuraavat virheet ovat turvareleen tunnistamia ja ISD:n ilmoittamia. |
| Faults |
Sisäinen turvarele ei vedä tai ei päästä Vikaa ovikoskettimien avautumisessa tai sulkeutumisessa Kytkentöjen ristiinjohdotuksen tai oikosulun valvonta Katkos kytkimen liitännöissä Vika turvamonitorimoduulin tulopiireissä tai relevalvontapiireissä |
Tietoja
| Huomautus (sovelluskäytöt) |
Turvatunnistin suojus |
Huomautus
| Note (General) |
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit. |
Kytkentäesimerkki
| Note (Wiring diagram) |
Kytkentäkaavion kytkennät on kuvattu suojukset suljettuna ja jännitteettömässä tilassa. 2 turvaoven (-ovien) valvonta, kaikki varustettu BNS-turvamagneettikytkimellä Suojaoven valvontaan enintään PL d ja luokka 3 Jos yksi tai kaksi ulkoista relettä tai kontaktoria kytkevät kuorman, järjestelmä voidaan luokitella standardin EN ISO 13849-1 luokkaan 3 kuuluvaksi vain, jos ”Ulkoisten kytkentälaitteiden toimintavirhe” -vika on poissuljettu ja dokumentoitu, esim. luotettavien ylimitoitettujen kontaktorien avulla. Toinen kontaktori nostaa redundantin kytkennän ansiosta turvatasoa. Toinen kontaktori nostaa redundantin kytkennän ansiosta turvatasoa. Vikailmoitusten ja niiden syiden analysointiin käytettävät ISD-taulukot esitetään liitteessä. |
Kielisuodatin
Tuotelehti
Käyttöohjeet ja vaatimuksenmukaisuusvakuutus
UL-todistus
Kytkentäesimerkki (johdotus)
SISTEMA-VDMA. Kirjasto
Lattaa Adobe Readerin viimeisin versio
Tuotekuva( luettelokuva)
ID: kaes2f14
| 1,2 MB | .jpg | 342.194 x 529.167 mm - 970 x 1500 px - 72 dpi
| 81,7 kB | .png | 74.083 x 114.3 mm - 210 x 324 px - 72 dpi
| 74,4 kB | .jpg | 79.72800000000001 x 123.47200000000001 mm - 226 x 350 px - 72 dpi
| 49,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,3 MB | .png | 169.249 x 261.789 mm - 1999 x 3092 px - 300 dpi
Kytkentäesimerkki
103009973 SRB-E-204ST
- STOP 0 Toiminto
- Neljän anturin valvonta
- Käynnistyspainike / automaattinen resetointi
- 2 Turvalähdöt
- 4 Hälytyslähdöt
103015923 ML30.241-70
- 1-phase DIN rail power supplies
- AC 100-240V Wide-range input
- DC Output 24-28VDC / 1,3-1,1A / 30W
- Efficiency up to 89,4%
- Width only 22,5mm
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | AES 2135/2136, AES 2335/2336, AES 2535/2536, AES 2355/2356, AES 2365/2366, AES 2555/2556, AES 2565/2566 |
| Type: | See ordering code |
| Description of the component: | Safety-monitoring module |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | DIN EN 60947-5-1:2010 DIN EN ISO 13849-1:2016 DIN EN ISO 13849-2:2013 |
| Notified body for Type Examination: | DGUV Test Prüf- und Zertifizierungsstelle Fachbereich Elektrotechnik Gustav-Heinemann-Ufer 130 50968 Köln ID n°: 0340 |
| EU-Type Examination Certificate: | ET 17046 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, November 10, 2017 |
 |
| Authorised signature Philip Schmersal Managing Director |
Advancetec Oy, Äyritie 12 B, 01510 Vantaa
Tiedot ja arvot on tarkastettu huolellisesti. Kuvat voivat poiketa alkuperäisestä. Tarkemmat tekniset tiedot löytyvät manuaalista. Pidätämme oikeuden teknisiin muutoksiin ja virheisiin.
Generated at: 15.4.2026 3.07
Viimeksi katsottu

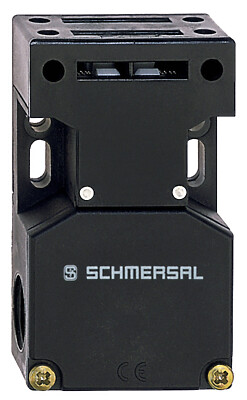

AZ 16 ZVK-M20-1762
