ZSM 241-01XR-R
Detalles de Pedidos
| Descripción del tipo de producto |
ZSM 241-01XR-R |
| Número de artículo (Nº artículo) |
101174458 |
| EAN (European Article Number) |
4030661303765 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Número eCl@ss, versión 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Propiedades Globales
| Normas |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Forma de construcción de la caja |
rectangular |
| Material de la caja |
Plástico, termoplástico reforzado con fibra de vidrio, auto-extinguible |
| Peso bruto |
240 g |
Datos generales - Características
| Compatible con ascensores |
Sí |
| Funciones de seguridad |
Sí |
| Cantidad de contactos de seguridad |
1 |
Certificación de seguridad - Salidas de seguridad
| B10D Contacto normalmente cerrado (NC) |
50.000 Maniobras |
Datos mecánicos
| Actuador |
Pitón |
| Posición de enclavamiento |
inferior |
| Posición de las prensa-estopas |
derecho |
| Vida mecánica, mínima |
50.000 Maniobras |
Datos mecánicos - Conexionado
| Conexión conector |
Cable de salida |
Datos mecánicos - Dimensiones
| Longitud del sensor |
94 mm |
| Anchura del sensor |
33 mm |
| Altura del sensor |
33 mm |
Condiciones ambientales
| Protección |
IP54 |
| Temperatura ambiente |
-25 ... +40 °C |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
250 VAC |
| Resistencia al impulso de sobretensión Uimp |
4 kV |
Datos eléctricos
| Corriente continua térmica |
4 A |
| Tensión de dimensionamiento de alimentación de control con 50 Hz c.a., máxima |
230 VAC |
| Categoría de utilización AC-15 |
230 VAC |
| Categoría de utilización AC-15 |
4 A |
| Categoría de utilización DC-13 |
24 VDC |
| Categoría de utilización DC-13 |
4 A |
| Elemento de conmutación |
1 contactos normalmente cerrados (NC) |
| Principio de conmutación |
Sistema de salto magnético Latching Rearme electromagnético |
| Material de los contactos, eléctricos |
Plata |
Datos eléctricos - Control del solenoide IN
| Switch-on time, maximum |
9 s |
| Off-duty time, minimum |
291 s |
Filtro de idiomas
Ficha técnica
SISTEMA-VDMA Biblioteca/Library
Descargar la versión actual de Adobe Reader

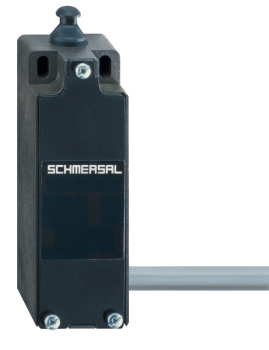

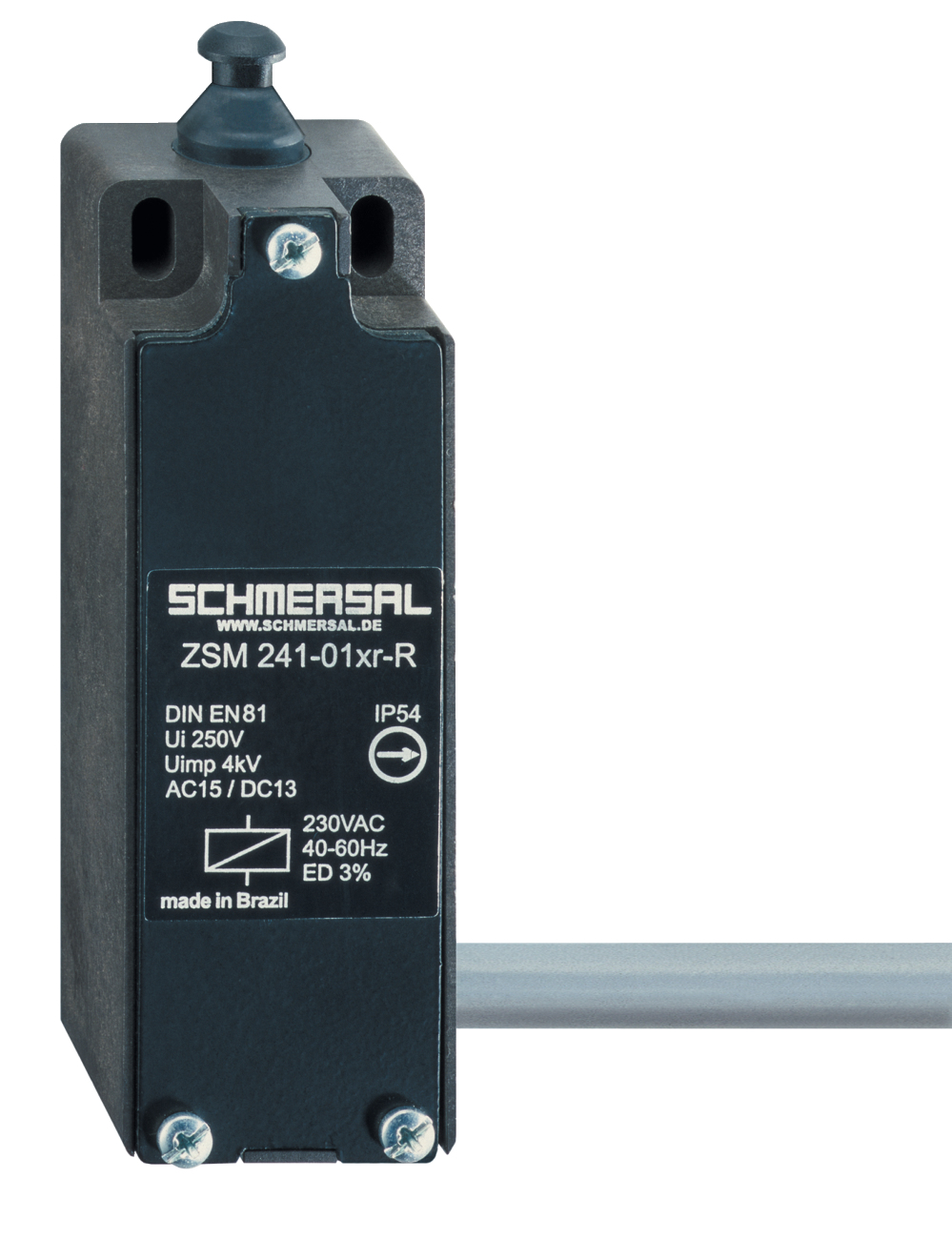

Foto de producto (foto individual de catálogo)
