SSW301HV-230V
SSW301HV-230V
Descargas
- Monitores de control de Paro de Seguridad
- Este dispositivo de control de Paro, tiene la ventaja particular de que no necesita ninguna clase de ajuste ni puesta a punto, a su puesta en servicio.
- 3 contactos de seguridad, STOP 0
- Categoría de control 4 según ISO 13849-1
Detalles de Pedidos
| Nota (disponibilidad) |
No más disponible! |
| Descripción del tipo de producto |
SSW301HV-230V |
| Número de artículo (Nº artículo) |
101182218 |
| EAN (European Article Number) |
4250116202591 |
| eCl@ss number, version 12.0 |
27-37-18-19 |
| eCl@ss number, version 11.0 |
27-37-18-19 |
| Número eCl@ss, versión 9.0 |
27-37-18-19 |
| ETIM number, version 7.0 |
EC001449 |
| ETIM number, version 6.0 |
EC001449 |
Aprobaciones - Normas
| Certificados |
cULus CCC |
Propiedades Globales
| Normas |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Estrés climático |
EN 60068-2-78 |
| Material de la caja |
Plástico reforzado con fibra de vidrio |
| Peso bruto |
500 g |
Datos generales - Características
| Detección de roturas de cable |
Sí |
| Detección de cortocircuitos entre hilos |
Sí |
| Circuito de realimentación |
Sí |
| Función de rearme/rearranque automático |
Sí |
| Detección de cortocircuito a tierra |
Sí |
| Indicador integrado, estado |
Sí |
| Cantidad de contactos auxiliares |
1 |
| Cantidad de LED's |
5 |
| Cantidad de contactos de seguridad |
3 |
Certificación de seguridad
| Normas |
EN ISO 13849-1 EN IEC 61508 |
| Vida útil |
20 Año(s) |
| Common Cause Failure (CCF), mínimo |
65 |
| Categoría de parada: Stop |
0 |
Certificación de seguridad - Salidas de relé
| Nivel de prestaciones, Stop 0, hasta |
e |
| Categoría de control, Stop 0 |
4 |
| Diagnostic Coverage (DC) Level, Stop 0 |
≥ 99 % |
| Valor PFH, Stop 0 |
2,00 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), Stop 0, adecuado para aplicaciones en |
3 |
Datos mecánicos
| Vida mecánica, mínima |
10.000.000 Maniobras |
| Montaje |
Sujeción rápida para carriles normalizados según DIN EN 60715 |
Datos mecánicos - Conexionado
| Designaciones de los terminales |
IEC/EN 60947-1 |
| Conexión conector |
rígido o flexible Terminales con tornillo M20 x 1.5 |
| Sección del cable, mínima |
0,5 mm² |
| Sección del cable, máxima |
2,5 mm² |
| Par de apriete de los bornes |
0,6 Nm |
Datos mecánicos - Dimensiones
| Anchura |
90 mm |
| Altura |
83 mm |
| Profundidad |
127 mm |
Condiciones ambientales
| Grado de protección de la carcasa |
IP40 |
| Tipo de protección del lugar de instalación |
IP54 |
| Grado de protección de los terminales y/o conexiones |
IP20 |
| Temperatura ambiente |
-25 ... +45 °C |
| Temperatura de almacén y de transporte |
-40 ... +85 °C |
| Resistencia a vibraciones |
10 ... 55 Hz, amplitud 0,35 mm |
| Resistencia al impacto |
30 g / 11 ms |
Condiciones ambientales - Valores de aislamiento
| Resistencia al impulso de sobretensión Uimp |
4 kV |
| Grado de polución |
2 |
Datos eléctricos
| Tensión operativa |
230 VAC -15 % / +10 % |
| Tensión nominal operativa |
230 VAC |
| Tensión de dimensionamiento de alimentación de control con 50 Hz c.a., mínima |
195.5 VAC |
| Tensión de dimensionamiento de alimentación de control con 50 Hz c.a., máxima |
253 VAC |
| Tensión de dimensionamiento de alimentación de control con 60 Hz c.a., mínima |
195.5 VAC |
| Tensión de dimensionamiento de alimentación de control con 60 Hz c.a., máxima |
253 VAC |
| Consumo de potencia eléctrica, máxima |
4 W |
| Resistencia de los contactos, máxima |
0,1 Ω |
| Nota (resistencia de los contactos) |
en estado nuevo |
| Retardo en respuesta a “Paro de Emergencia”, máxima |
15 ms |
| Tiempo, retardo tras señal de inicio/arranque automático (tras detección de la parada), aprox. |
7.000 ms |
| Material de los contactos, eléctricos |
AgSn0 + Au, autolimpiante, guiado monitorizado |
Datos eléctricos - Salidas de relé seguras
| Tensión, categoría de utilización AC-15 |
230 VAC |
| Corriente, categoría de utilización AC-15 |
6 A |
| Tensión, categoría de utilización DC-13 |
24 VDC |
| Corriente, categoría de utilización DC-13 |
6 A |
| Capacidad de conmutación, mínima |
10 VDC |
| Capacidad de conmutación, mínima |
10 mA |
| Capacidad de conmutación, máxima |
250 VAC |
| Capacidad de conmutación, máxima |
8 A |
Datos eléctricos - Entradas digitales
| Resistencia total de circuito, máxima |
40 Ω |
Datos eléctricos - Salidas de relés (Contactos auxiliares)
| Capacidad de conmutación, máxima |
24 VDC |
| Capacidad de conmutación, máxima |
2 A |
Datos eléctricos - Compatibilidad electromagnética (CEM)
| Resistencia al ruido eléctrico |
Directiva sobre compatibilidad electromagnética CEM |
Indicación de estado
| Estados de función mostrados |
OUT, verde: habilitación estado de conmutación UB: Tensión de alimentación disponible ERR: Error defecto funcional |
Otros datos
| Nota (aplicaciones) |
Relé de seguridad de Paro de movimiento |
Nota
| Nota (en general) |
Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. |

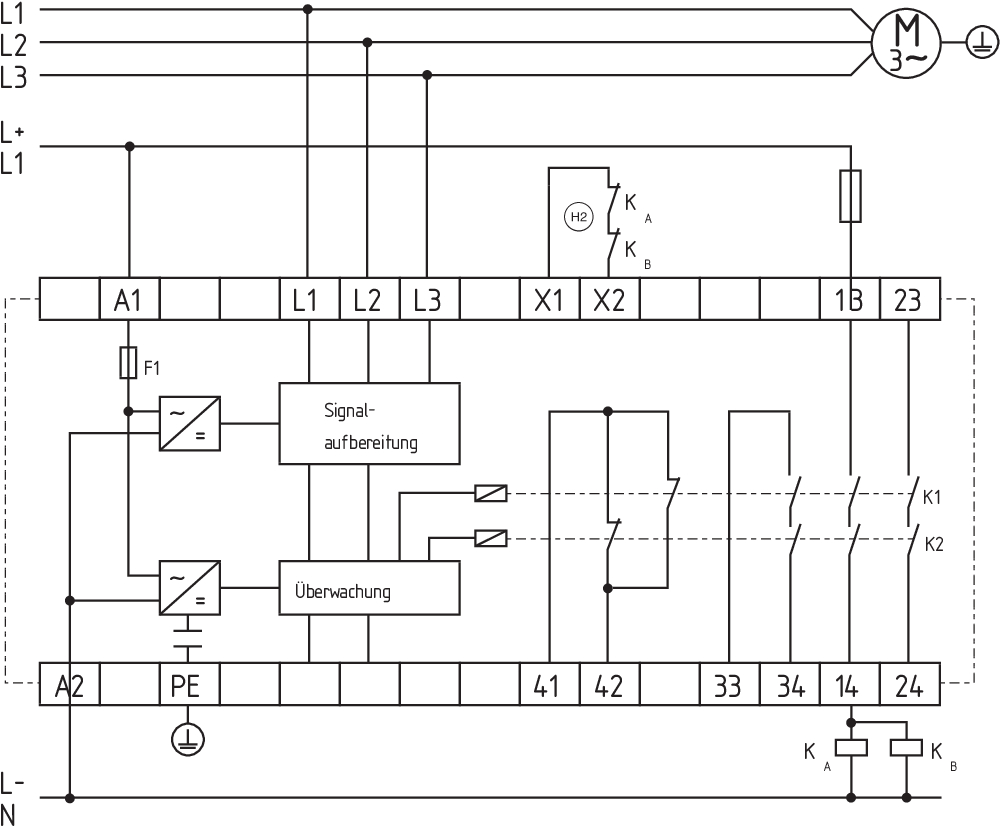

Ejemplo de cableado
| Nota (ejemplo de cableado) |
OUT: Habilitación de contactos seguros (NC) 13-14, 23-24 |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Certificado UL
Certificado CCC
Ejemplo de cableado (cableado eléctr.)
Descargar la versión actual de Adobe Reader
Foto de producto (foto individual de catálogo)
ID: kssw3f01
| 1,2 MB | .jpg | 352.425 x 608.894 mm - 999 x 1726 px - 72 dpi
| 76,7 kB | .png | 74.083 x 127.706 mm - 210 x 362 px - 72 dpi
| 53,4 kB | .jpg | 71.614 x 123.47200000000001 mm - 203 x 350 px - 72 dpi
| 39,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 10,0 MB | .png | 169.333 x 292.35400000000004 mm - 2000 x 3453 px - 300 dpi
Ejemplo de cableado
Símbolo (estandar técnico)
103034847 SSW303HV
- Tiempo de detección de paradas 7s
- Monitores de control de Paro de Seguridad
- 3 contactos de seguridad
- 3 Contactos de señalización
- Detección, sin sensores, del Paro, mediante la supervisión de las corrientes e.m.f.
- Conexión directa a motores trifásicos
- Rango de tensión del motor 0 ... 690 V
