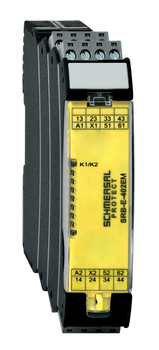

SRB-E-402EM-CC
- Terminales de fuerza de resorte enchufables con codificación
- Elementos de ampliación para obtener contactos múltiples
- 4 contactos de seguridad, STOP 0
- 2 Salida de aviso
Detalles de Pedidos
| Descripción del tipo de producto |
SRB-E-402EM-CC |
| Número de artículo (Nº artículo) |
103045958 |
| EAN (European Article Number) |
4030661566412 |
| eCl@ss number, version 12.0 |
27-37-18-19 |
| eCl@ss number, version 11.0 |
27-37-18-19 |
| Número eCl@ss, versión 9.0 |
27-37-18-19 |
| ETIM number, version 7.0 |
EC001449 |
| ETIM number, version 6.0 |
EC001449 |
Aprobaciones - Normas
| Certificados |
cULus CCC |
Propiedades Globales
| Normas |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Estrés climático |
EN 60068-2-78 |
| Material de la caja |
Plástico reforzado con fibra de vidrio, ventilador |
| Peso bruto |
200 g |
Datos generales - Características
| Detección de roturas de cable |
Sí |
| Terminales enchufables |
Sí |
| Circuito de realimentación |
Sí |
| Función de rearme/rearranque automático |
Sí |
| Detección de cortocircuito a tierra |
Sí |
| Indicador integrado, estado |
Sí |
| Cantidad de contactos auxiliares |
2 |
| Cantidad de LED's |
1 |
| Cantidad de contactos NC |
1 |
| Cantidad de contactos de seguridad |
4 |
Certificación de seguridad
| Normas |
EN ISO 13849-1 EN IEC 61508 |
| Categoría de parada: Stop |
0 |
Certificación de seguridad - Salidas de relé
| Nivel de prestaciones, Stop 0, hasta |
e |
| Categoría de control, Stop 0 |
4 |
| Diagnostic Coverage (DC) Level, Stop 0 |
≥ 99 % |
| Valor PFH, Stop 0 |
2,00 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), Stop 0, adecuado para aplicaciones en |
3 |
| Vida útil |
20 Año(s) |
| Common Cause Failure (CCF), mínimo |
65 |
Datos mecánicos
| Vida mecánica, mínima |
10.000.000 Maniobras |
| Montaje |
Sujeción rápida para carriles normalizados según DIN EN 60715 |
Datos mecánicos - Conexionado
| Designaciones de los terminales |
EN 60947-1 |
| Sección del cable, mínima |
0,25 mm² |
| Sección del cable, máxima |
1,5 mm² |
| Par de apriete de los bornes |
0,5 Nm |
| Tipo de cable permitido |
solid single-wire flexible |
| Conector (mecánico) |
Terminales a fuerza de resorte extraíbles |
Datos mecánicos - Dimensiones
| Anchura |
22,5 mm |
| Altura |
98 mm |
| Profundidad |
115 mm |
Condiciones ambientales
| Grado de protección de la carcasa |
IP40 |
| Tipo de protección del lugar de instalación |
IP54 |
| Grado de protección de los terminales y/o conexiones |
IP20 |
| Temperatura ambiente |
-25 ... +60 °C |
| Temperatura de almacén y de transporte |
-40 ... +85 °C |
| Resistencia a vibraciones |
10...55 Hz, amplitud 0,35 mm, ± 15 % |
| Resistencia al impacto |
10 g / 11 ms |
Condiciones ambientales - Valores de aislamiento
| Resistencia al impulso de sobretensión Uimp |
4 kV |
| Categoría de sobre-tensión |
III |
| Grado de polución |
2 |
Datos eléctricos
| Gama de frecuencias |
50 Hz 60 Hz |
| Tensión operativa |
24 VAC -15 % / +10 % |
| Rizada residual |
10 % |
| Tensión nominal operativa |
24 VAC |
| Tensión nominal operativa |
24 VDC |
| Tensión de dimensionamiento de alimentación de control con 50 Hz c.a., mínima |
20.4 VAC |
| Tensión de dimensionamiento de alimentación de control con 50 Hz c.a., máxima |
26.4 VAC |
| Tensión de dimensionamiento de alimentación de control con 60 Hz c.a., mínima |
20.4 VAC |
| Tensión de dimensionamiento de alimentación de control con 60 Hz c.a., máxima |
26.4 VAC |
| Tensión de dimensionamiento de alimentación de control con c.c., mínima |
20,4 VDC |
| Tensión de dimensionamiento de alimentación de control con c.c., máxima |
28,8 VDC |
| Consumo de potencia eléctrica |
1,3 W |
| Consumo de potencia eléctrica |
2,2 VA |
| Resistencia de los contactos, máxima |
0,1 Ω |
| Nota (resistencia de los contactos) |
en estado nuevo |
| Retardo en salida, máxima |
35 ms |
| Retardo tras señal de inicio/arranque automático, típico |
20 ms |
| Material de los contactos, eléctricos |
Ag-Ni, autolimpiante, guiado monitorizado |
Datos eléctricos - Salidas de relé seguras
| Tensión, categoría de utilización AC-15 |
230 VAC |
| Corriente, categoría de utilización AC-15 |
4 A |
| Tensión, categoría de utilización DC-13 |
24 VDC |
| Corriente, categoría de utilización DC-13 |
4 A |
| Capacidad de conmutación, mínima |
10 VDC |
| Capacidad de conmutación, mínima |
10 mA |
| Capacidad de conmutación, máxima |
250 VAC |
| Capacidad de conmutación, máxima |
6 A |
Datos eléctricos - Entradas digitales
| Resistencia total de circuito, máxima |
40 Ω |
Datos eléctricos - Salidas de relés (Contactos auxiliares)
| Capacidad de conmutación, máxima |
24 VDC |
| Capacidad de conmutación, máxima |
2 A |
Datos eléctricos - Compatibilidad electromagnética (CEM)
| Resistencia al ruido eléctrico |
Directiva sobre compatibilidad electromagnética CEM |
Indicación de estado
| Estados de función mostrados |
Posición de los relés K1/K2 |
Nota
| Nota (en general) |
Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Certificado UL
Certificado CCC
SISTEMA-VDMA Biblioteca/Library
Descargar la versión actual de Adobe Reader

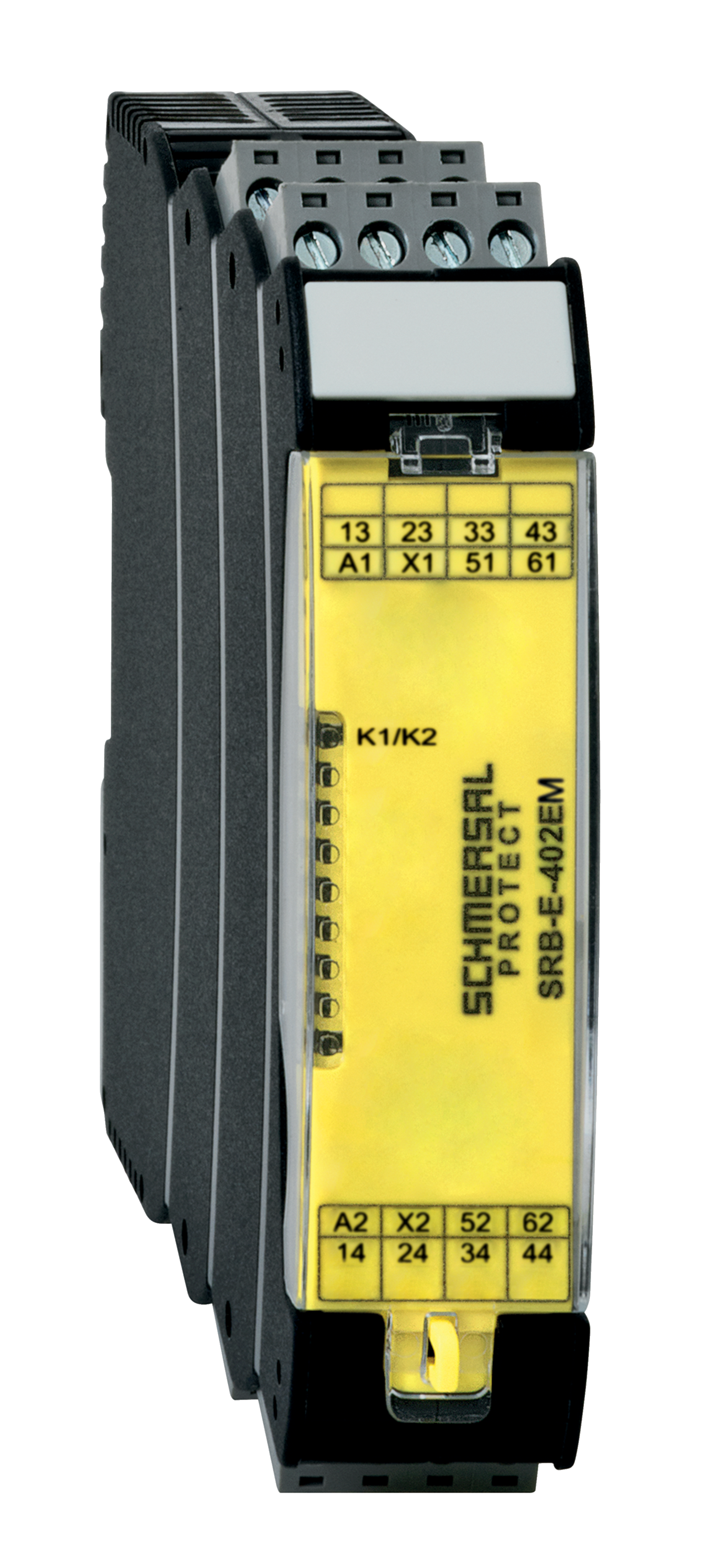

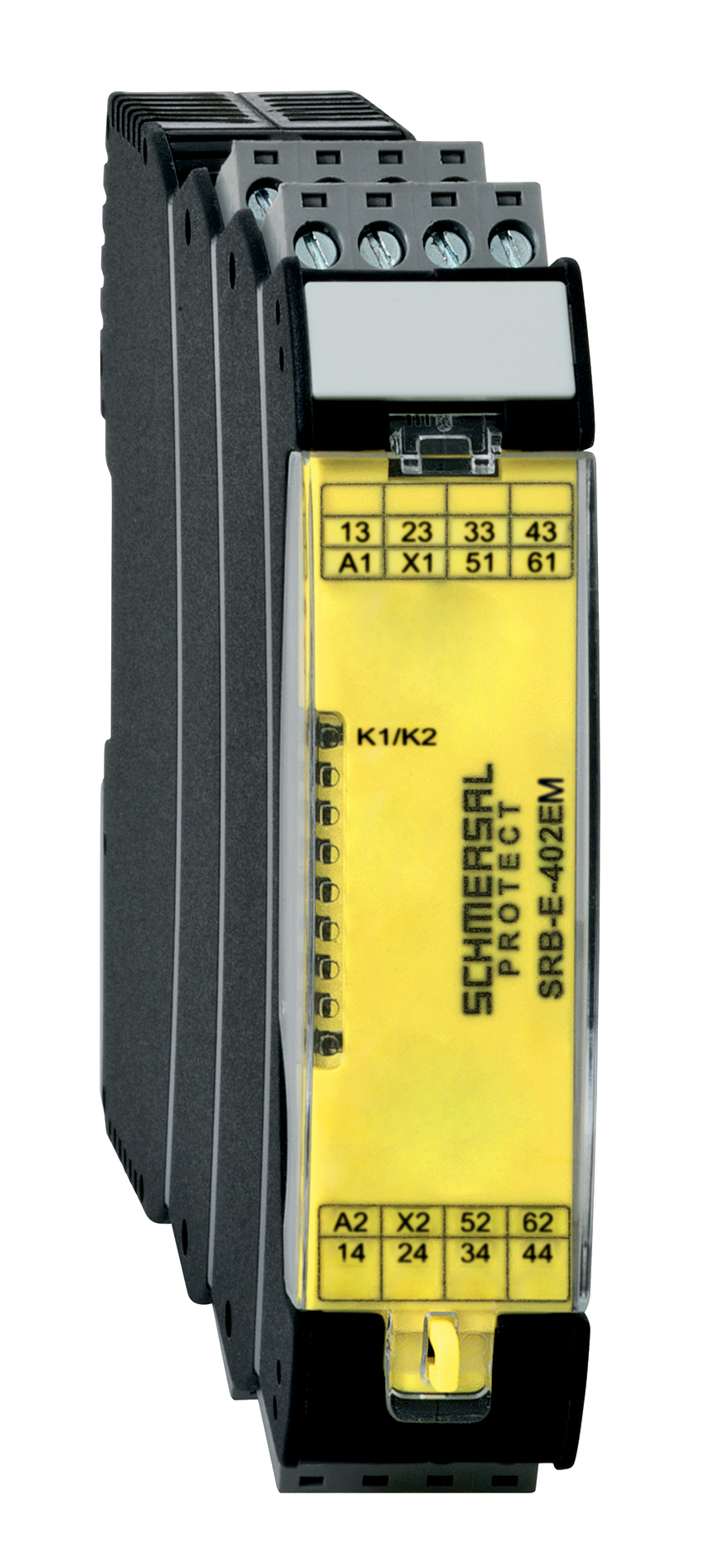

Foto de producto (foto individual de catálogo)
ID: ksrb4f25
| 887,8 kB | .jpg | 301.978 x 666.75 mm - 856 x 1890 px - 72 dpi
| 95,4 kB | .png | 74.083 x 163.336 mm - 210 x 463 px - 72 dpi
| 39,2 kB | .jpg | 56.092000000000006 x 123.47200000000001 mm - 159 x 350 px - 72 dpi
| 32,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 10,9 MB | .png | 169.333 x 373.803 mm - 2000 x 4415 px - 300 dpi
Video ID: Mr-Safety-SRB-E
(Vimeo)
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | SRB402EM, SRB402EM/CC |
| Description of the component: | Contact expander module This device has no internal logic and must only be used as output expander in conjunction with a basic component, which is suitable for the application. |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, January 19, 2021 |
 |
| Authorised signature Philip Schmersal Managing Director |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SRB402EM |
| Type: | See ordering code |
| Description of the component: | Contact expander module This device has no internal logic and must only be used as output expander in conjunction with a basic component, which is suitable for the application. |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, October 13, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
