SLC 430-E/R0236-30-RF-SYS
SLC 430-E/R0236-30-RF-SYS
Descargas
| Descripción del tipo de producto: SLC 430-E/R(1)-30-RF-SYS |
| (1) | |
| 0236 | Altura del campo de protección 236 mm |
| 0460 | Altura del campo de protección 460 mm |
| 0684 | Altura del campo de protección 684 mm |
| 0908 | Altura del campo de protección 908 mm |
| 1132 | Altura del campo de protección 1132 mm |
| 1356 | Altura del campo de protección 1356 mm |
| 1580 | Altura del campo de protección 1580 mm |
| 1804 | Altura del campo de protección 1804 mm |
- NOTA: no más disponible!
- encapsulado miniatura
- Tipo de seguridad 4 según IEC 61496-1
- Resolución 30 mm
- Altura de campo de protección desde 236 mm … 1804 mm
Detalles de Pedidos
| Nota (disponibilidad) |
No más disponible! |
| Descripción del tipo de producto |
SLC 430-E/R0236-30-RF-SYS |
| Número de artículo (Nº artículo) |
101207674 |
| eCl@ss number, version 12.0 |
27-27-27-04 |
| eCl@ss number, version 11.0 |
27-27-27-04 |
| Número eCl@ss, versión 9.0 |
27-27-27-04 |
| ETIM number, version 7.0 |
EC002549 |
| ETIM number, version 6.0 |
EC002549 |
Propiedades Globales
| Normas |
EN IEC 61496-2 EN IEC 61496-1 |
| Material de la caja |
Aluminio |
| Tiempo de reacción, máximo |
50 ms |
| Peso bruto |
1.300 g |
Datos generales - Características
| Rearme/rearranque manual |
Sí |
| Codificación de haz |
Sí |
| Indicador integrado, estado |
Sí |
| Indicador integrado, diagnóstico |
Sí |
| Cantidad de contactos de seguridad |
2 |
| Número de haces |
8 |
Certificación de seguridad
| Normas |
EN ISO 13849-1 EN IEC 61508 |
| Nivel de prestaciones (PL) hasta |
e |
| Categoría |
4 |
| Valor PHF |
1,26 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), adecuado para aplicaciones en |
3 |
| Vida útil |
20 Año(s) |
Datos mecánicos
| Capacidad de detección de detección de varillas de prueba con v = 1,6 m/s |
30 mm |
| Altura del campo de protección |
236 mm |
| Alcance, campo de protección, mínimo |
0,2 m |
| Alcance, campo de protección, máximo |
3,5 m |
| Longitud de onda del diodo láser |
880 nm |
Datos mecánicos - Conexionado
| Longitud del cable |
5 m |
| Conexión conector |
Conector |
| Conector, receptor |

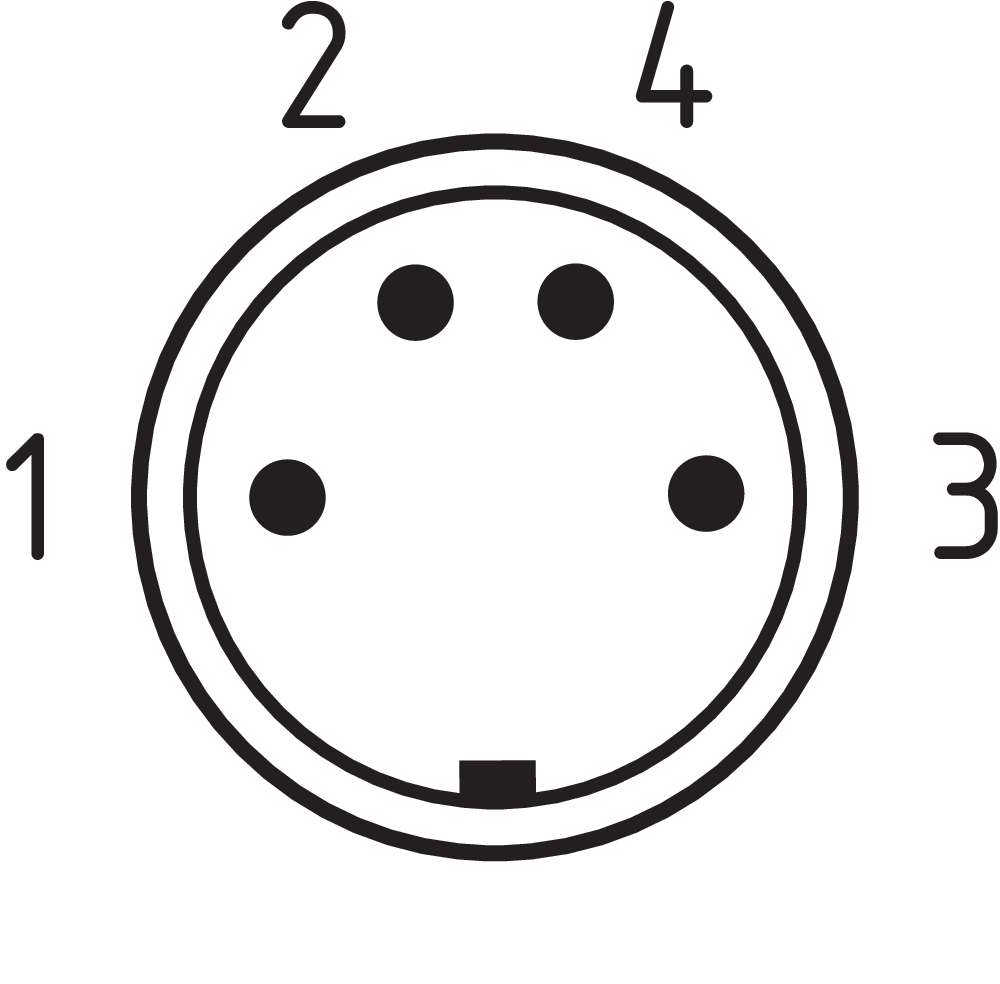

Cable con conector M8, 4-polos |
| Conector, emisor |
Cable con conector M8, 4-polos |
| Longitud del cable conectable, máxima |
100 m |
Datos mecánicos - Dimensiones
| Longitud del sensor |
20 mm |
| Anchura del sensor |
12 mm |
| Altura del sensor |
468 mm |
Condiciones ambientales
| Protección |
IP65 |
| Temperatura ambiente |
+0 ... +50 °C |
| Temperatura de almacén y de transporte |
-10 ... +70 °C |
| Grado de protección. |
III |
Datos eléctricos
| Tensión de conmutación OSSD, señal HIGH |
24 V |
| Consumo de potencia eléctrica del receptor |
4 W |
| Consumo de potencia eléctrica del emisor |
4 W |
Datos eléctricos - Salidas digitales seguras
| Corriente de salida (salida seguridad), máxima |
4 A |
| Versión |
tipo p |
Incluido en el suministro
| Incluido en el suministro |
Emisor + receptor, escuadra de montaje |
Accesorios
| Recomendación interruptor de seguridad |
NSR-0605 |
Nota
| Nota (en general) |
Im In case of failure (interruption of the 0 V supply) the maximum leakage current is 1 mA. |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Descargar la versión actual de Adobe Reader

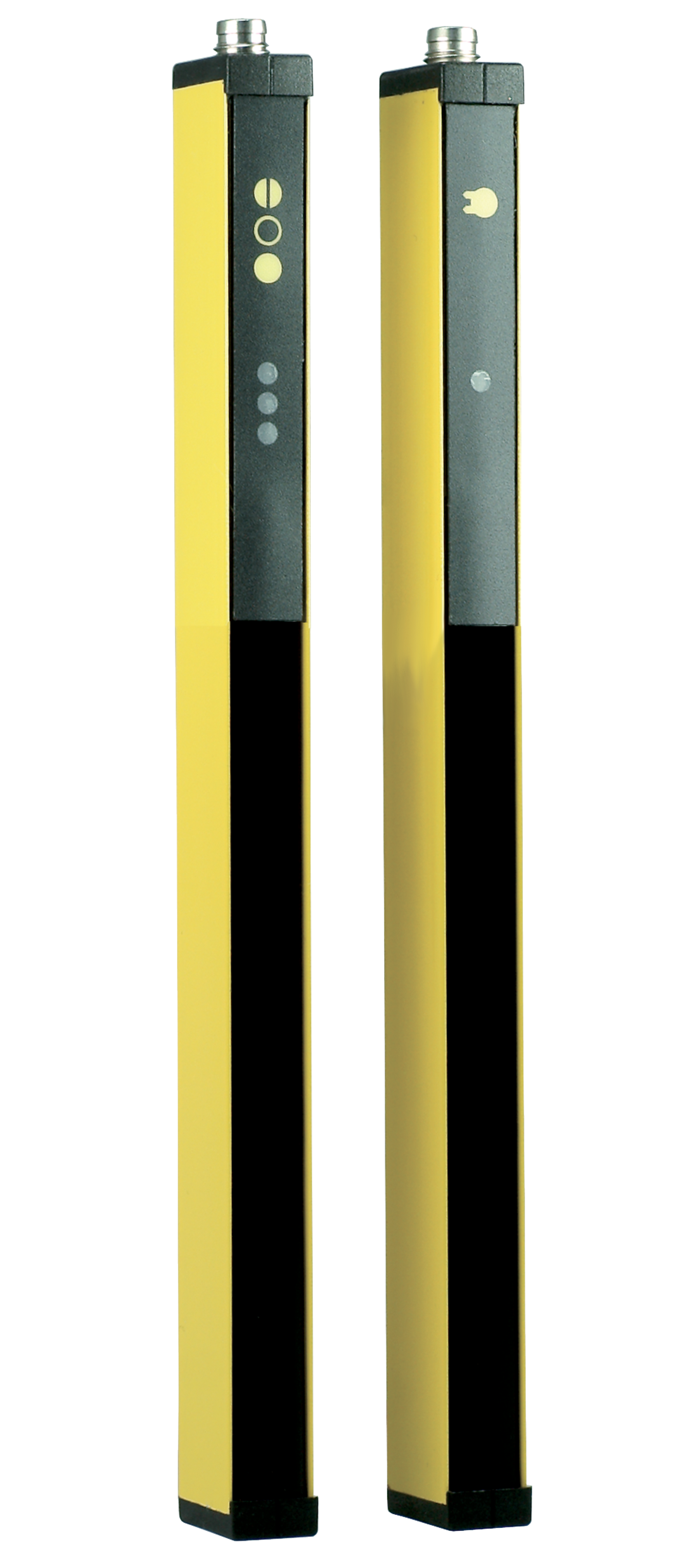

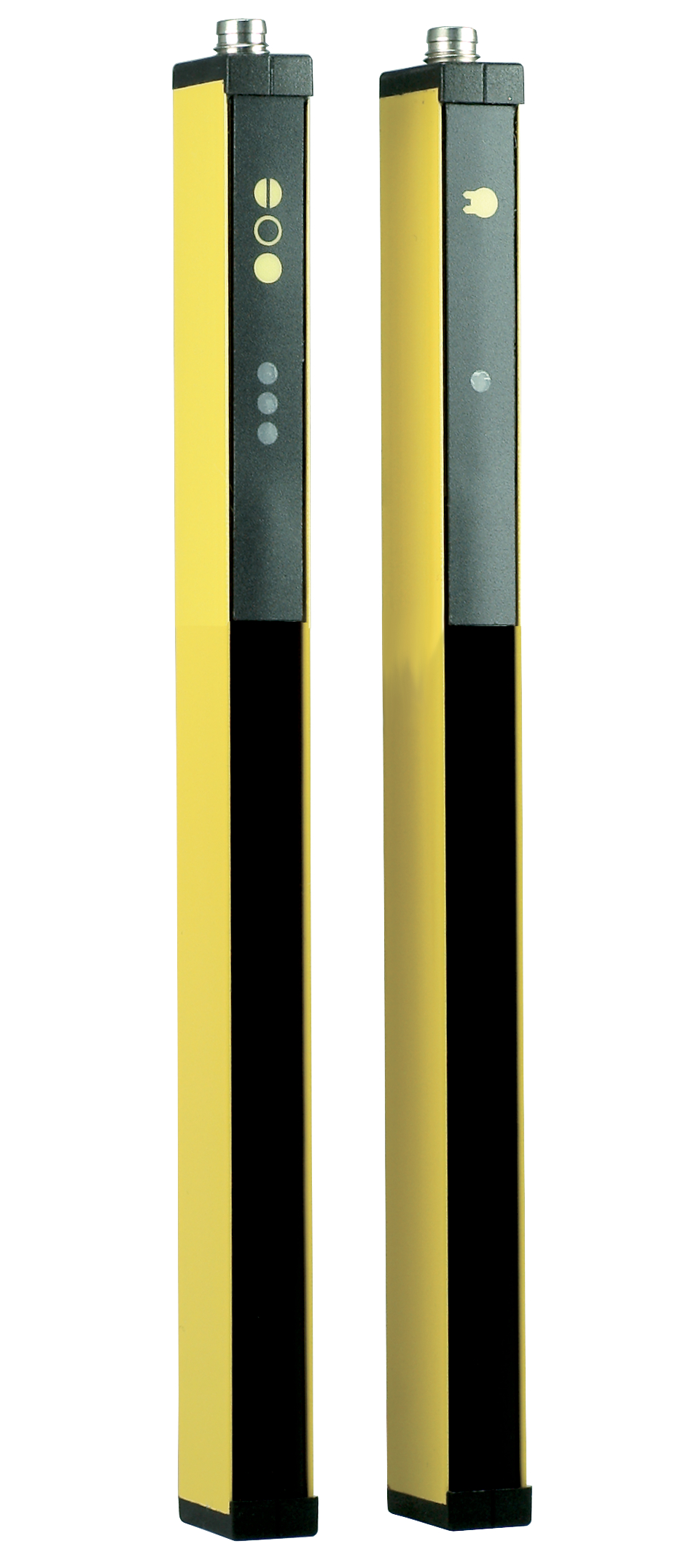

Foto de producto (foto individual de catálogo)
