SEW103
SEW103
Descargas
Detalles de Pedidos
| Descripción del tipo de producto |
SEW103 |
| Número de artículo (Nº artículo) |
101009577 |
| EAN (European Article Number) |
4030661612706 |
| eCl@ss number, version 12.0 |
27-27-26-92 |
| eCl@ss number, version 11.0 |
27-27-26-92 |
| Número eCl@ss, versión 9.0 |
27-27-26-92 |
| ETIM number, version 7.0 |
EC002594 |
| ETIM number, version 6.0 |
EC002594 |
Aprobaciones - Normas
| Certificados |
cURus CCC |
Propiedades Globales
| Normas |
EN 50047 DIN VDE 0660-200 EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1 |
| Estrés climático |
IEC 60068-2-30 |
| Condiciones de instalación (mecánicas) |
arbitrariamente |
| Material de la caja |
Poliamida PA 66 GV, autoextinguible, ignífuga |
| Peso bruto |
39 g |
Datos generales - Características
| Cantidad de contactos NC |
1 |
| Cantidad de contactos NA |
1 |
Certificación de seguridad - Salidas de seguridad
| B10D Contacto normalmente cerrado (NC) |
20.000.000 Maniobras |
| B10D contacto normalmente abierto (NA) |
1.000.000 Maniobras |
| Nota (B10D contacto normalmente abierto (NO)) |
a 10% Ie y carga resistiva |
| Valor B10D, contacto (NC/NO) |
20.000.000 Maniobras |
Datos mecánicos
| Vida mecánica, mínima |
30.000.000 Maniobras |
| Fuerza de accionamiento |
10 N |
| Recorrido de apertura forzada |
2 mm |
| Nota (duración de rebotes) |
Duración del rebote con una velocidad de accionamiento de 100 mm/s |
Datos mecánicos - Conexionado
| Posición conector |
Centrado |
| Conexión conector |
Terminales con tornillo M20 x 1.5 |
Condiciones ambientales
| Temperatura ambiente |
-25 ... +80 °C |
| Resistencia a vibraciones |
10 … 200 Hz, with 15 g |
| Resistencia al impacto |
30 g / 18 ms |
Condiciones ambientales - Valores de aislamiento
| Resistencia al impulso de sobretensión Uimp |
2,5 kV |
| Grado de polución |
3 |
Datos eléctricos
| Corriente continua térmica |
10 A |
| Tensión nominal operativa |
400 VAC |
| Categoría de utilización AC-15 |
8 A |
| Categoría de utilización DC-13 |
24 VDC |
| Categoría de utilización DC-13 |
5 A |
| Apto para tensiones bajos |
≥ 24 VDC / ≥ 10 mA |
| Principio de conmutación |
Acción lenta |
| Duración de rebotes, máxima |
5 ms |
| Frecuencia máxima de conmutación |
3.600 /h |
| Material de los contactos, eléctricos |
Plata dorada |
Datos eléctricos - Contactos
| Tensión, categoría de utilización AC-15 |
250 VAC |
Filtro de idiomas
Ficha técnica
Certificado UL
Certificado CCC
Descargar la versión actual de Adobe Reader

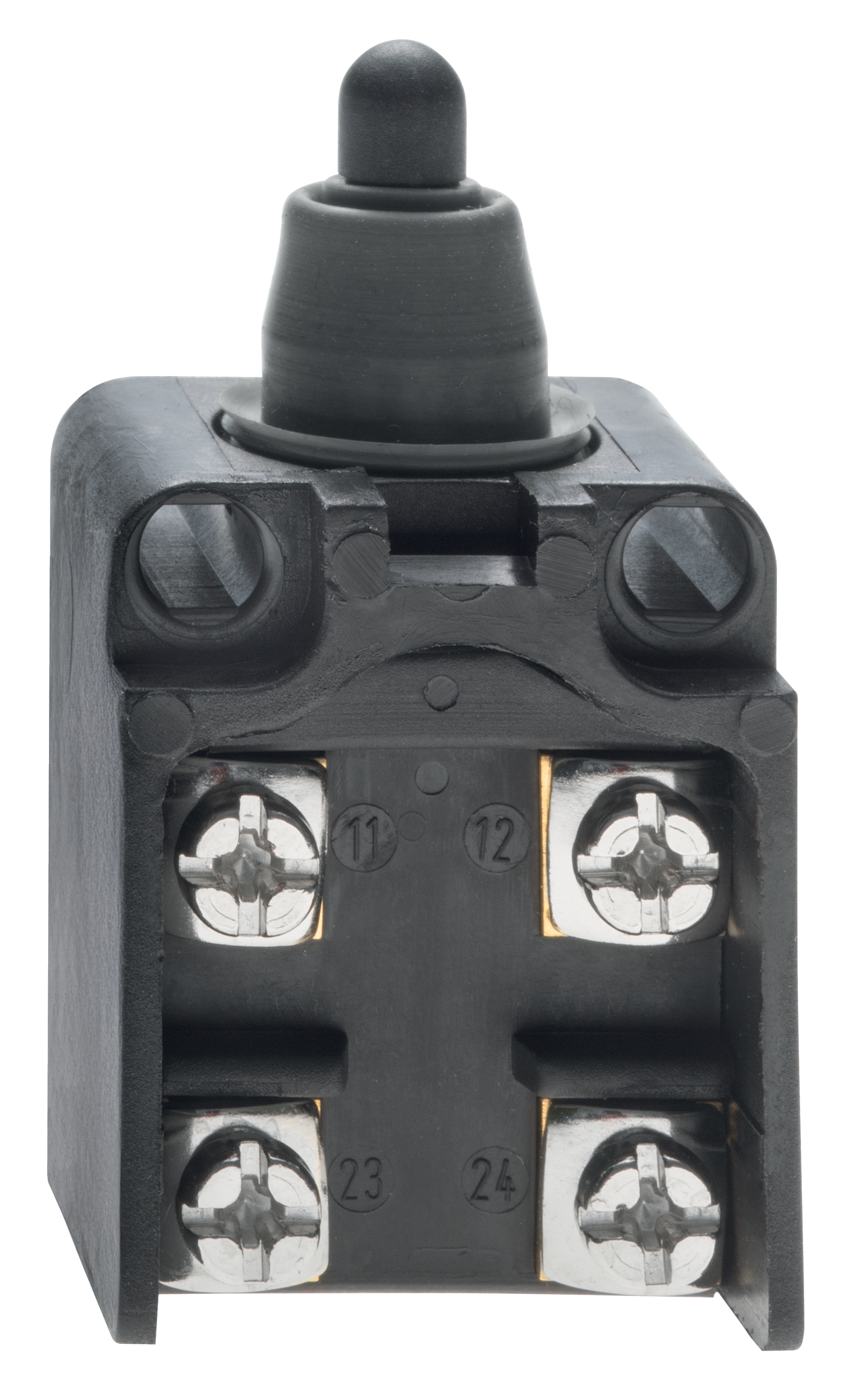

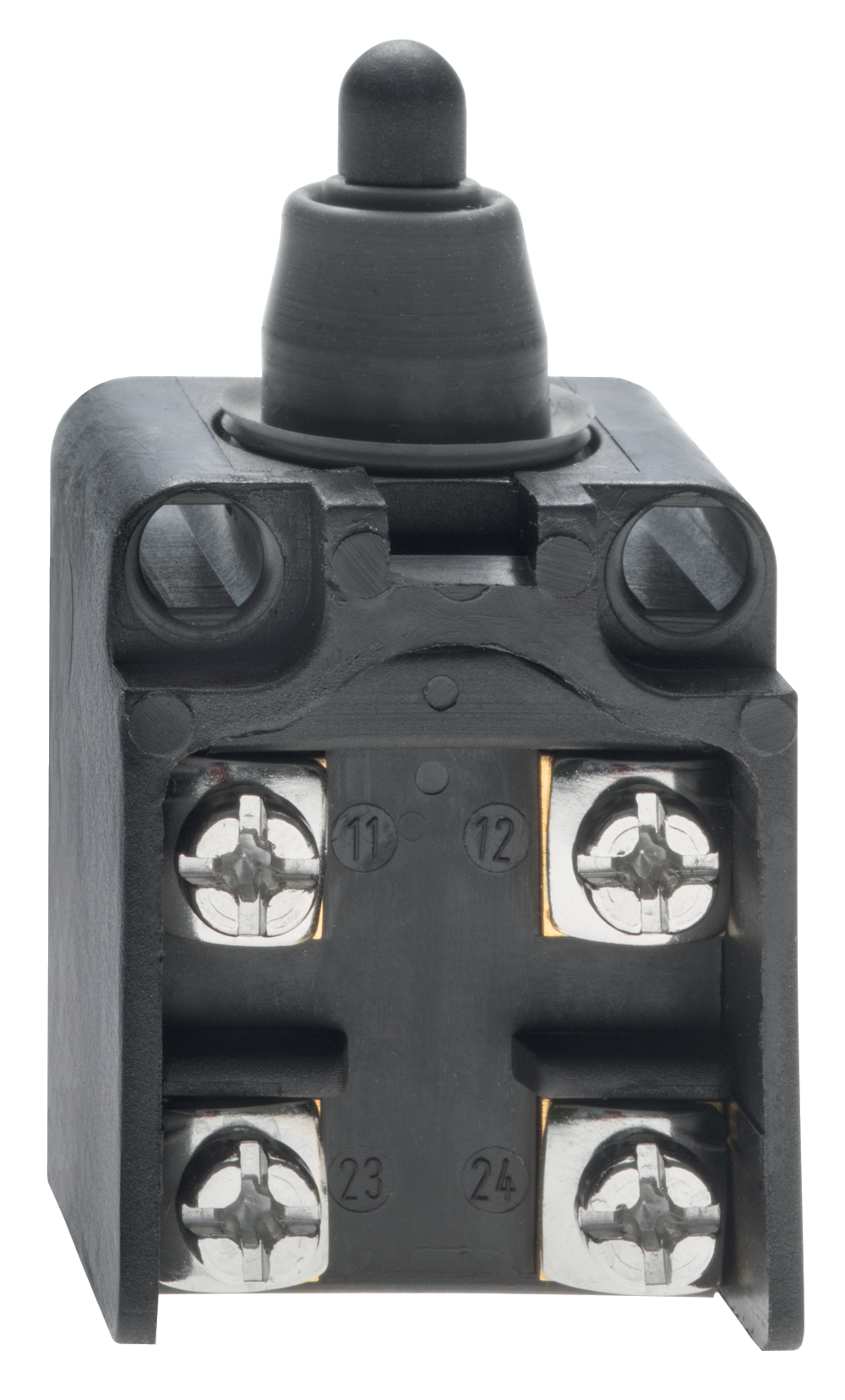

Foto de producto (foto individual de catálogo)
ID: ksew-f01
| 680,2 kB | .jpg | 352.778 x 584.553 mm - 1000 x 1657 px - 72 dpi
| 105,8 kB | .png | 74.083 x 122.76700000000001 mm - 210 x 348 px - 72 dpi
| 42,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,0 MB | .png | 169.333 x 280.58500000000004 mm - 2000 x 3314 px - 300 dpi
| 37,5 kB | .jpg | 74.436 x 123.47200000000001 mm - 211 x 350 px - 72 dpi
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | SEW |
| Type: | See ordering code |
| Description of the component: | Positive break position switch for safety functions or position switch without safety function |
| Relevant Directives: | Machinery Directive 1) | 2006/42/EC |
| Low Voltage Directive 2) | 2014/35/EU | |
| RoHS-Directive | 2011/65/EU |
| Affixing of the CE conformity mark: | 1) for safety components, whose type plate is labelled "safety component" 2) for position switches without safety function |
| Applied standards: | DIN EN 60947-5-1:2010 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, November 6, 2017 |
 |
| Authorised signature Philip Schmersal Managing Director |
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
