PS116-T21-STR-R201

Número de artículo: 103051682

PS116-T21-STR-R201

Número de artículo: 103051682

Descargas

ePLAN Datos

CADENAS Datos CAD

SISTEMA Datos

Cantidad

Caja simétrica
Protección IP66, IP67
Caja de termoplástico

Detalles de Pedidos

Descripción del tipo de producto	PS116-T21-STR-R201
Número de artículo (Nº artículo)	103051682
EAN (European Article Number)	4030661630465

Aprobaciones - Normas

Certificados	CCC UL

Propiedades Globales

Normas	EN IEC 60947-5-1
Forma de construcción de la caja	Diseño de construcción normalizada
Forma de accionamiento según EN 50047	c
Material de la caja	Plástico, termoplástico reforzado con fibra de vidrio, fundición inyectada de cinc, cromado
Área activa	Metal
Material de la actuador	Acero inoxidable (V4A)
Peso bruto	63 g

Datos generales - Características

Funciones de seguridad	Sí
Cantidad de contactos auxiliares	2
Cantidad de contactos de seguridad	1

Certificación de seguridad

Normas	EN ISO 13849-1
B_10D contacto (NC)	20.000.000 Maniobras
B_10D Contacto normalmente abierto (NO)	1.000.000 Maniobras
Indicación	at 10% I_e and ohmic load
Vida útil	20 Año(s)

Datos mecánicos

Vida mecánica, mínima	10.000.000 Maniobras
Fuerza de accionamiento, mínima	10 N
Fuerza de apertura forzada, mínima	40 N
Velocidad de accionamiento, mínima	60 mm/min
Velocidad de accionamiento, máxima	1 m/s
Nota (velocidad de accionamiento)	Velocidad de accionamiento con ángulo de accionamiento 30°
Par de accionamiento, mínima	0,2 Nm
Par de apertura forzada	0,6 Nm

Datos mecánicos - Conexionado

Posición conector	A la derecha
Sección	0,5 mm²

Datos mecánicos - Dimensiones

Longitud del sensor	16,6 mm
Anchura del sensor	31 mm
Altura del sensor	74,1 mm
Diámetro del rodillo	9,5 mm

Condiciones ambientales

Protección	IP66 IP67
Temperatura ambiente	-30 ... +80 °C
Grado de protección.	II

Condiciones ambientales - Valores de aislamiento

Tensión de aislamiento nominal U_i	300 V
Resistencia al impulso de sobretensión U_imp	4 kV
Grado de polución	3

Datos eléctricos

Corriente de cortocircuito	400 A
Categoría de utilización AC-15	240 VAC
Categoría de utilización DC-13	24 VDC
Categoría de utilización DC-13	1,5 A
Elemento de conmutación	2 contacto normalmente cerrado (NC), 1 contactos normalmente abiertos (NA)
Principio de conmutación	Acción lenta
Duración de rebotes, máxima	3 ms
Frecuencia máxima de conmutación	5.000 /h
Tiempo de conmutación, máximo	5,5 ms
Material de los contactos, eléctricos	Plata

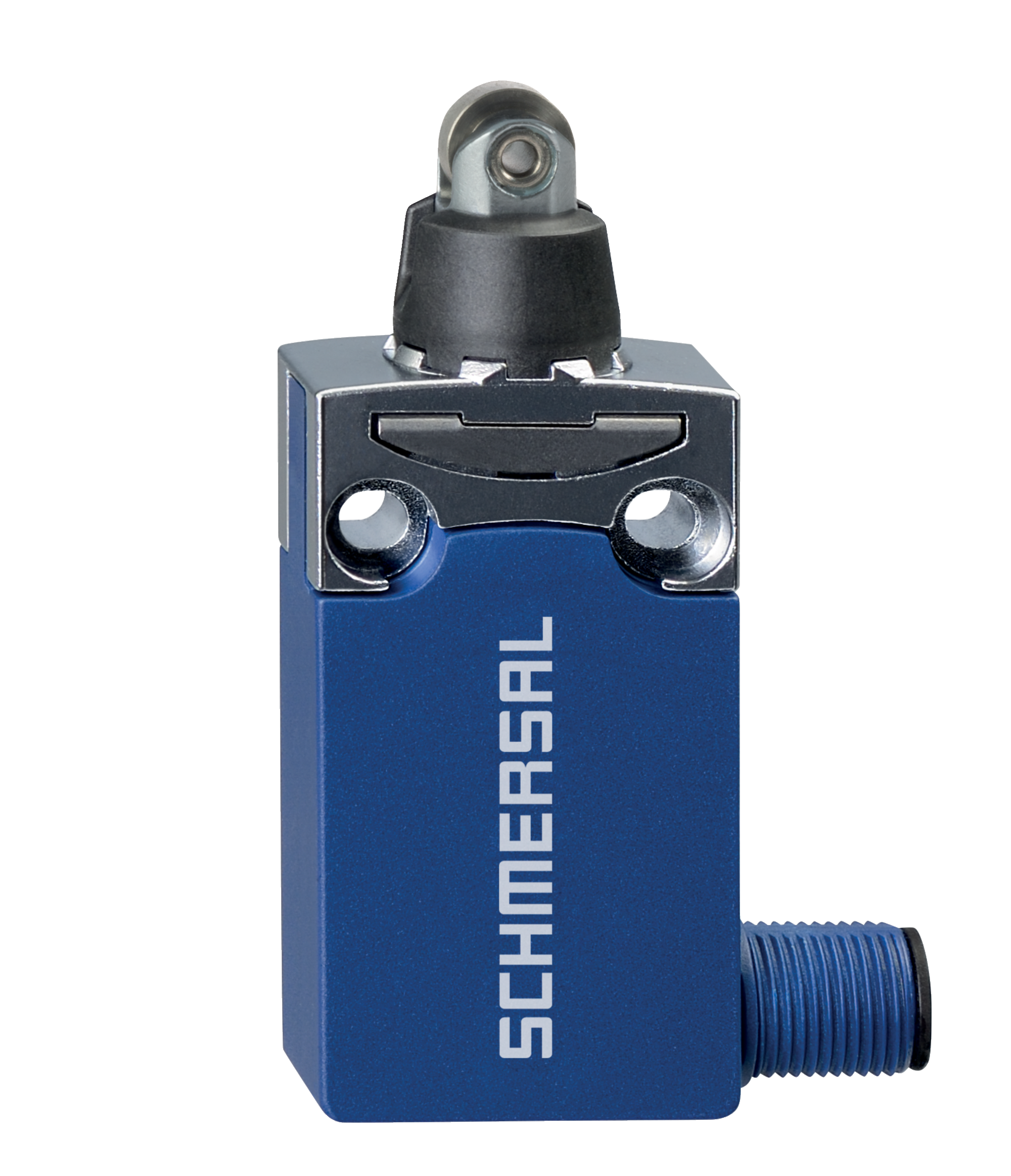

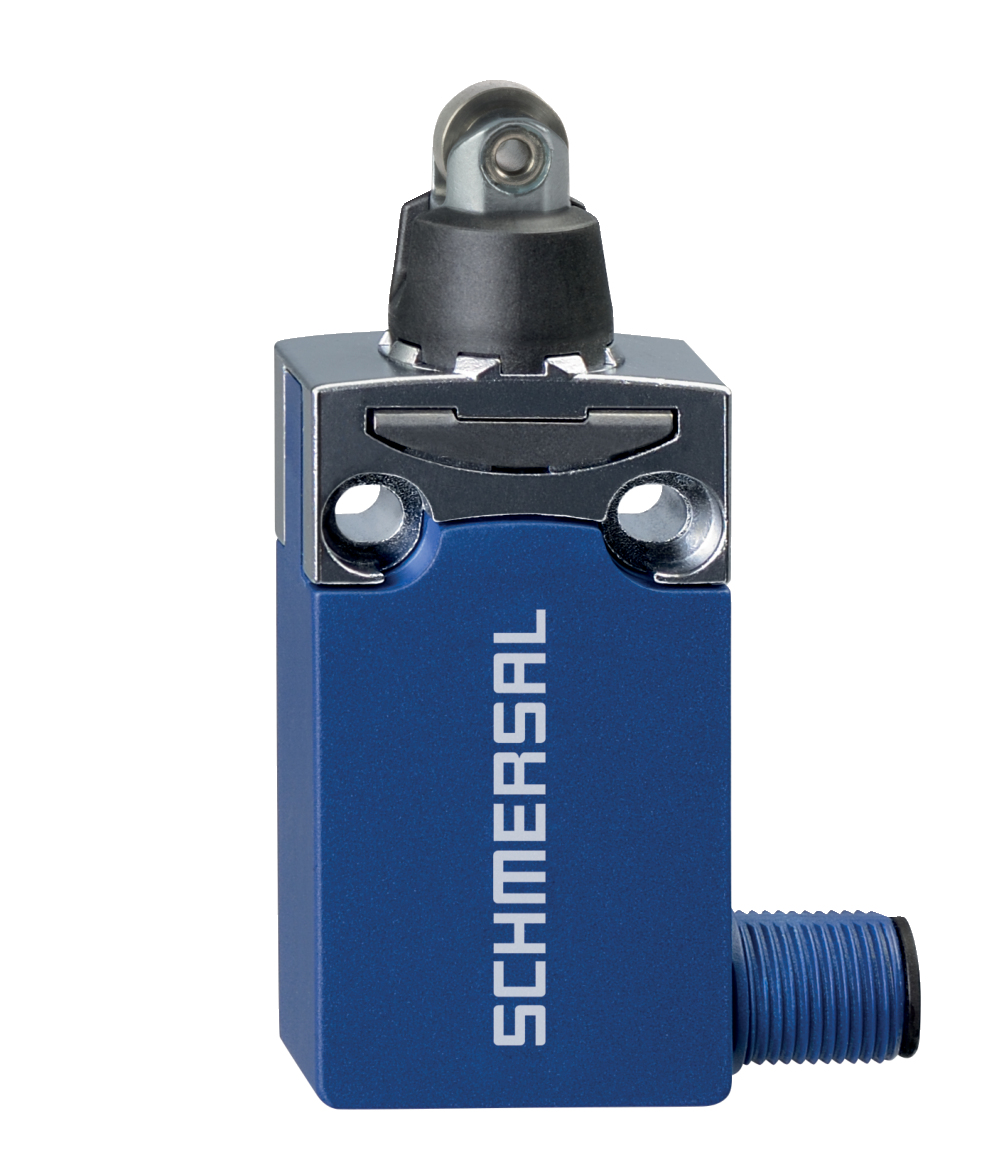

Foto de producto (foto individual de catálogo)

ID: kps1rf09

| 454,9 kB | .jpg | 352.425 x 410.281 mm - 999 x 1163 px - 72 dpi

| 45,7 kB | .png | 74.083 x 86.078 mm - 210 x 244 px - 72 dpi

| 32,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 3,6 MB | .png | 169.333 x 197.019 mm - 2000 x 2327 px - 300 dpi

| 49,4 kB | .jpg | 106.186 x 123.47200000000001 mm - 301 x 350 px - 72 dpi

Dibujo dimensional Componente básico

ID: kps11g01

| 224,3 kB | .ai | 200 x 200 mm - 566 x 566 px - 72 dpi

| 4,8 kB | .png | 74.083 x 58.561 mm - 210 x 166 px - 72 dpi

| 132,8 kB | .jpg | 352.778 x 279.047 mm - 1000 x 791 px - 72 dpi

Dibujo dimensional Actuador

ID: kps11b02

| 352,8 kB | .ai | 126.86 x 84.57300000000001 mm - 359 x 239 px - 72 dpi

| 6,6 kB | .png | 74.083 x 49.389 mm - 210 x 140 px - 72 dpi

| 143,9 kB | .jpg | 352.778 x 272.344 mm - 1000 x 772 px - 72 dpi

Diagrama de recorridos de contacto

Nota sobre el diagrama de recorridos de contacto
ICO_LEG_sw-close Contacto cerrado
ICO_LEG_sw-open Contacto abierto
ICO_LEG_sw-var Rango de ajuste
ICO_LEG_sw-l Punto de enclavamiento
ICO_LEG_sw-p Recorrido/ángulo de apertura positiva
VS rango ajustable del contacto NA
VÖ rango ajustable del contacto NC
N marcha en inercia

Los circuitos de conmutación mostrados para los contactos NA y NC pueden ser transferidos a otras combinaciones de contactos.

ID: kps11s08

| 2,0 kB | .png | 74.083 x 36.689 mm - 210 x 104 px - 72 dpi

| 67,1 kB | .jpg | 352.778 x 173.919 mm - 1000 x 493 px - 72 dpi

Diagrama

Nota sobre el dibujo de contacto
ICO_LEG_ko-arrow4 Monitorización del bloqueo según ISO 14119
ICO_LEG_ko-arrow1 Contacto NC de apertura forzada
ICO_LEG_ko-arrow2 accionado
ICO_LEG_ko-arrow3 no accionado
ICO_LEG_ko-open Contacto NA
ICO_LEG_ko-close Contacto NC

ID: kps16k10

| 1,3 MB | .cdr |

| 80,1 kB | .jpg | 352.778 x 97.367 mm - 1000 x 276 px - 72 dpi

| 3,4 kB | .png | 74.083 x 20.461000000000002 mm - 210 x 58 px - 72 dpi

Video ID: Positionsschalter-PS

Position switches series PS (Vimeo)

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
