ELDE.NRT24
ELDE.NRT24
Descargas
- Racor roscado
- Posición de brida de montaje 3
- LED rojo
- 24 CA/CC
Detalles de Pedidos
| Descripción del tipo de producto |
ELDE.NRT24 |
| Número de artículo (Nº artículo) |
101165995 |
| EAN (European Article Number) |
4250116200665 |
| eCl@ss number, version 12.0 |
27-37-12-09 |
| eCl@ss number, version 11.0 |
27-37-12-09 |
| Número eCl@ss, versión 9.0 |
27-37-12-09 |
| ETIM number, version 7.0 |
EC000204 |
| ETIM number, version 6.0 |
EC000204 |
Aprobaciones - Normas
| Certificados |
cULus |
Propiedades Globales
| Normas |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Versión |
Módulo LED |
| Forma de construcción |
Con LED integrado |
| Condiciones de instalación (mecánicas) |
arbitrariamente |
| Material de la caja |
Plástico, termoplástico reforzado con fibra de vidrio, auto-extinguible |
| Peso bruto |
23 g |
Datos generales - Características
| Indicador integrado, general |
Sí |
Datos mecánicos
| Instrucciones para el montaje |
enchufable |
| Posición de brida de montaje |
3 |
Datos mecánicos - Conexionado
| Type of electrical connection |
Conexionado por tornillos |
| Designaciones de los terminales |
EN 50005 EN 50013 |
| Sección del cable, mínima |
0,5 mm², rígido 0,5 mm², flexible |
| Sección del cable, máxima |
2,5 mm², rígido 1,5 mm², flexible |
Datos mecánicos - Dimensiones
| Longitud |
46 mm |
| Anchura |
10 mm |
| Profundidad |
60 mm |
Condiciones ambientales
| Grado de protección de los terminales y/o conexiones |
IP20 |
| Temperatura ambiente |
-25 ... +80 °C |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
440 V |
Datos eléctricos
| Tensión nominal operativa |
24 VAC |
| Tensión nominal operativa |
24 VDC |
| Descripción de contactos |
X1 - X2 |
Indicación de estado
| color del LED |
Rojo |
| Nota (Indicador de estado por LED) |
Tensión de alimentación UB: 24 VAC/DC |
Filtro de idiomas
Ficha técnica
Certificado UL
Descargar la versión actual de Adobe Reader

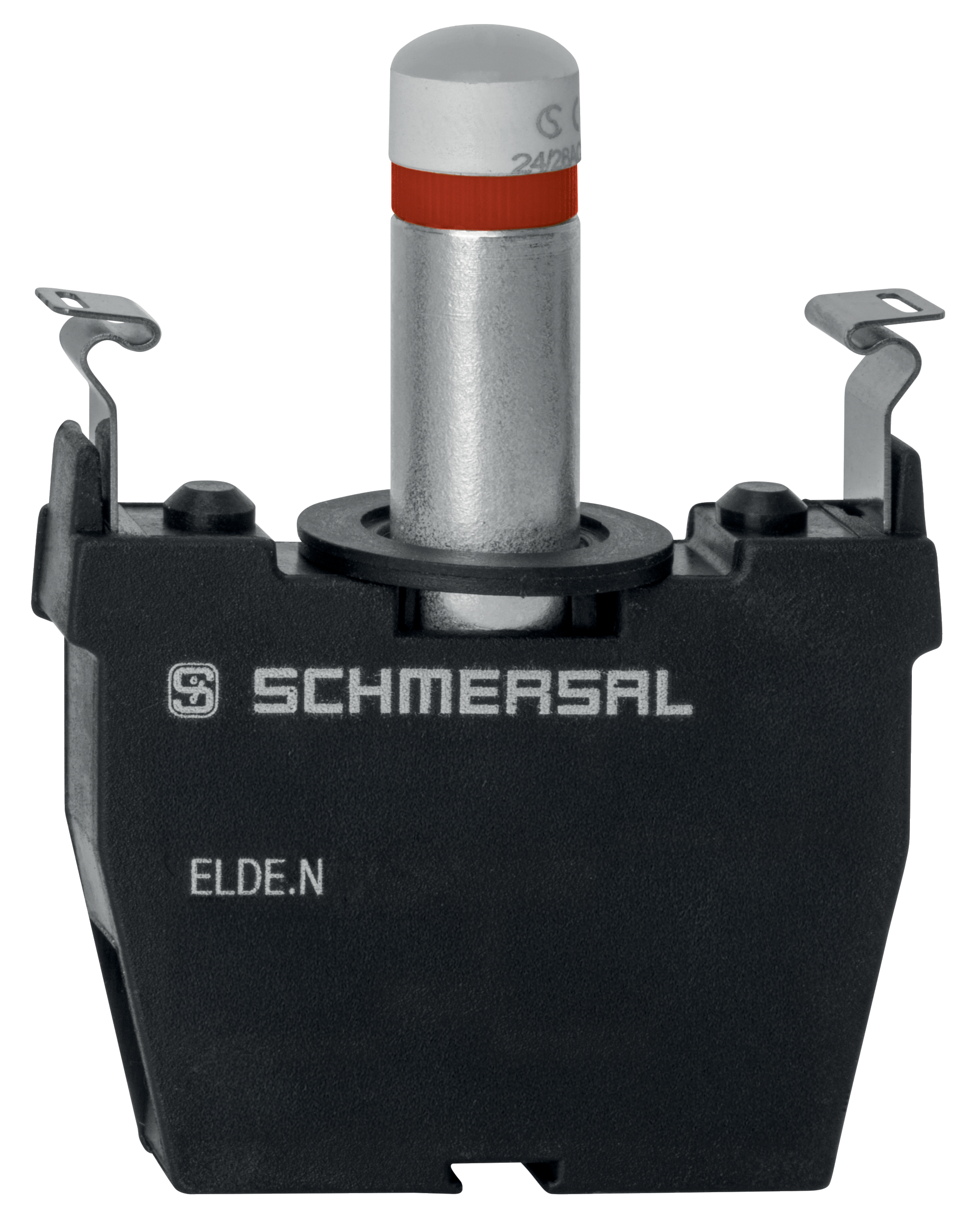

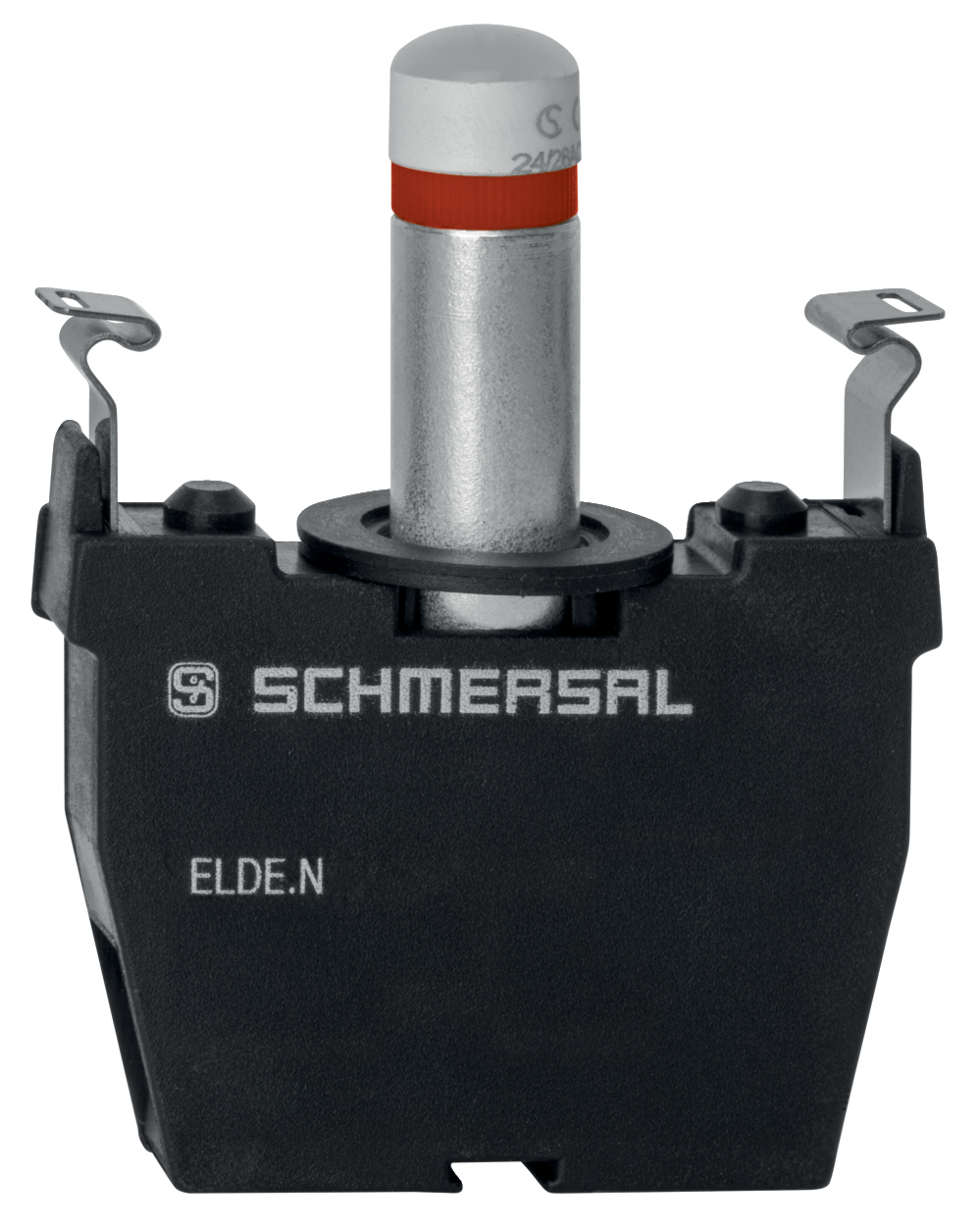

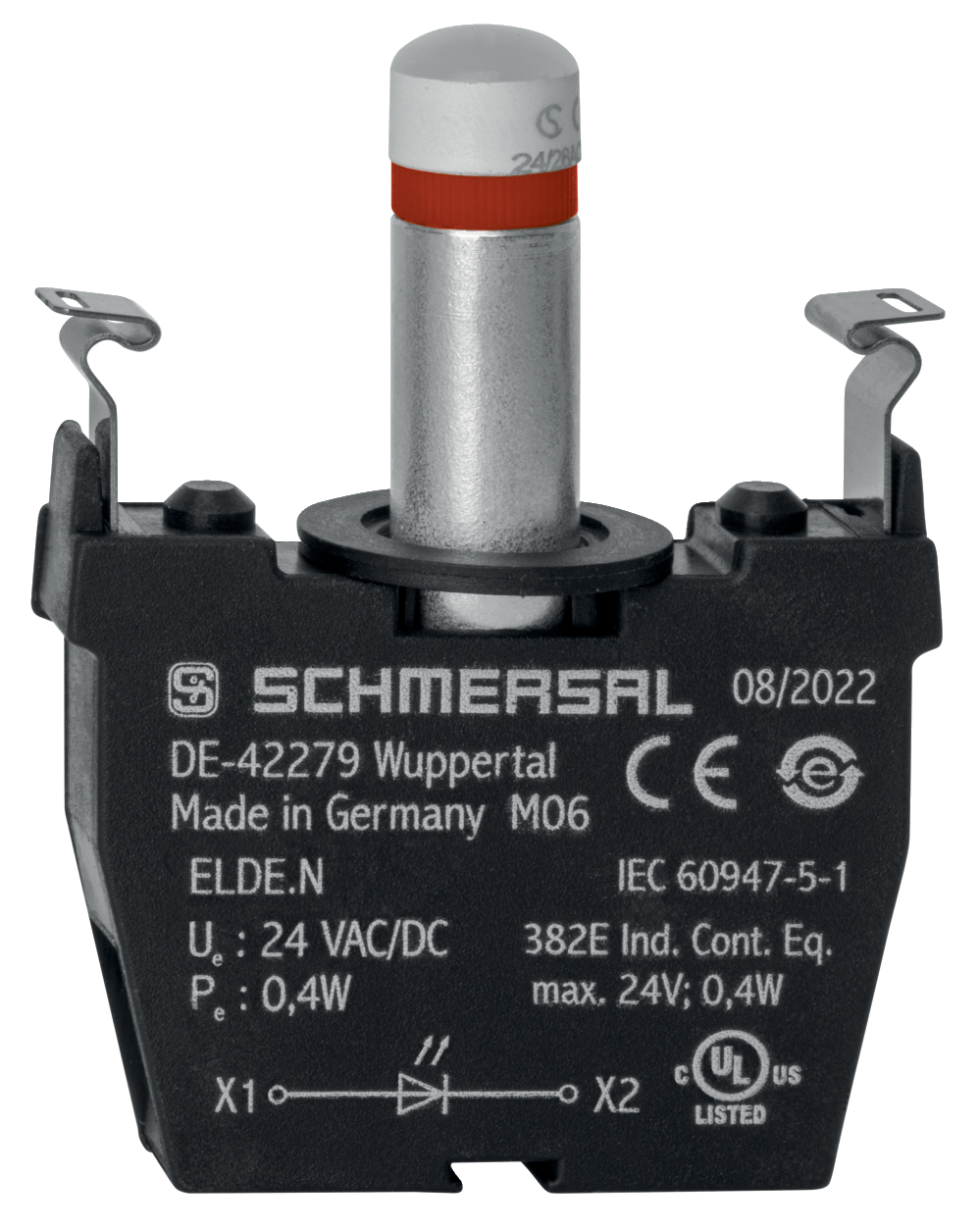

Foto de producto (foto individual de catálogo)
ID: keldlf10
| 479,8 kB | .jpg | 352.425 x 441.678 mm - 999 x 1252 px - 72 dpi
| 66,9 kB | .png | 74.083 x 92.781 mm - 210 x 263 px - 72 dpi
| 461,5 kB | .jpg | 352.425 x 441.678 mm - 999 x 1252 px - 72 dpi
| 59,1 kB | .png | 74.083 x 92.781 mm - 210 x 263 px - 72 dpi
| 59,1 kB | .png | 74.083 x 92.781 mm - 210 x 263 px - 72 dpi
| 38,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 4,4 MB | .png | 169.333 x 212.09 mm - 2000 x 2505 px - 300 dpi
| 42,7 kB | .jpg | 98.42500000000001 x 123.47200000000001 mm - 279 x 350 px - 72 dpi
Diagrama
Monitorización del bloqueo según ISO 14119
Contacto NC de apertura forzada
accionado
no accionado
Contacto NA
Contacto NC
Principio de funcionamiento
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
