AES 1165-2196
AES 1165-2196
- Vigilancia de sensores magnéticos de seguridad de la Serie BNS
- 1 contacto de seguridad, STOP 0
Detalles de Pedidos
| Nota (disponibilidad) |
No más disponible! |
| Descripción del tipo de producto |
AES 1165-2196 |
| Número de artículo (Nº artículo) |
101170047 |
| EAN (European Article Number) |
4030661297057 |
| eCl@ss number, version 12.0 |
27-37-18-19 |
| eCl@ss number, version 11.0 |
27-37-18-19 |
| Número eCl@ss, versión 9.0 |
27-37-18-19 |
| ETIM number, version 7.0 |
EC001449 |
| ETIM number, version 6.0 |
EC001449 |
| Nota |
Discontinued product |
Aprobaciones - Normas
| Certificados |
cULus |
Propiedades Globales
| Normas |
BG-GS-ET-14 BG-GS-ET-20 EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1 |
| Estrés climático |
BG-GS-ET-14 IEC 60947-5-3 |
| Material de la caja |
Plástico reforzado con fibra de vidrio, ventilador |
| Peso bruto |
200 g |
Datos generales - Características
| Detección de roturas de cable |
Sí |
| Detección de cortocircuitos entre hilos |
Sí |
| Función de rearme/rearranque automático |
Sí |
| Rearme/rearranque por desconexión de la tensión de alimentación |
Sí |
| Detección de cortocircuito a tierra |
Sí |
| Indicador integrado, estado |
Sí |
| Cantidad de entradas para contactos NC |
2 |
| Cantidad de entradas para contactos NA |
1 |
| Cantidad de LED's |
1 |
| Cantidad de contactos de seguridad |
1 |
| Cantidad de salidas de aviso |
2 |
Certificación de seguridad
| Normas |
EN ISO 13849-1 EN IEC 61508 |
| Categoría de parada: Stop |
0 |
Certificación de seguridad - Salidas de relé
| Nivel de prestaciones (PL) hasta |
d |
| Categoría |
3 |
| Valor PHF |
1,00 x 10⁻⁷ /h |
| Nota |
válido para las aplicaciones hasta un máximo de 50.000 ciclos de conmutación/año y con un máximo de 80% de carga de contacto. |
| Safety Integrity Level (SIL), adecuado para aplicaciones en |
2 |
| Vida útil |
20 Año(s) |
Datos mecánicos
| Vida mecánica, mínima |
20.000.000 Maniobras |
| Montaje |
Sujeción rápida para carriles normalizados según DIN EN 60715 |
Datos mecánicos - Conexionado
| Designaciones de los terminales |
IEC/EN 60947-1 |
| Sección del cable, mínima |
0,25 mm² |
| Sección del cable, máxima |
2,5 mm² |
| Par de apriete de los bornes |
0,6 Nm |
| Tipo de cable permitido |
solid single-wire flexible |
| Conector (mecánico) |
Screw terminals |
Datos mecánicos - Dimensiones
| Anchura |
22,5 mm |
| Altura |
100 mm |
| Profundidad |
121 mm |
Condiciones ambientales
| Grado de protección de la carcasa |
IP40 |
| Tipo de protección del lugar de instalación |
IP54 |
| Grado de protección de los terminales y/o conexiones |
IP20 |
| Temperatura ambiente |
+0 ... +55 °C |
| Temperatura de almacén y de transporte |
-25 ... +70 °C |
| Resistencia a vibraciones |
10...55 Hz, amplitud 0,35 mm, ± 15 % |
| Resistencia al impacto |
30 g / 11 ms |
Condiciones ambientales - Valores de aislamiento
| Resistencia al impulso de sobretensión Uimp |
4 kV |
| Categoría de sobre-tensión |
III |
| Grado de polución |
2 |
Datos eléctricos
| Gama de frecuencias |
50 Hz 60 Hz |
| Tensión operativa |
24 VAC -15 % / +10 % |
| Rizada residual |
10 % |
| Corriente continua térmica |
6 A |
| Tensión nominal operativa |
24 VAC |
| Tensión nominal operativa |
24 VDC |
| Tensión de dimensionamiento de alimentación de control con 50 Hz c.a., mínima |
20.4 VAC |
| Tensión de dimensionamiento de alimentación de control con 50 Hz c.a., máxima |
26.4 VAC |
| Tensión de dimensionamiento de alimentación de control con 60 Hz c.a., mínima |
20.4 VAC |
| Tensión de dimensionamiento de alimentación de control con 60 Hz c.a., máxima |
26.4 VAC |
| Tensión de dimensionamiento de alimentación de control con c.c., mínima |
20,4 VDC |
| Tensión de dimensionamiento de alimentación de control con c.c., máxima |
28,8 VDC |
| Consumo de potencia eléctrica |
5 W |
| Resistencia de los contactos, máxima |
0,1 Ω |
| Nota (resistencia de los contactos) |
en estado nuevo |
| Retardo de desconexión en fallo de alimentación, típico |
80 ms |
| Retardo de desconexión en "Paro de Emergencia", típico |
20 ms |
| Retardo tras señal de inicio/arranque automático, típico |
100 ms |
| Retardo de inicio/arranque con “Pulsador Reset”, típico |
20 ms |
| Material de los contactos, eléctricos |
Ag-Ni 10 y 0,2 µm dorado |
Datos eléctricos - Salidas de relé seguras
| Tensión, categoría de utilización AC-15 |
230 VAC |
| Corriente, categoría de utilización AC-15 |
6 A |
| Tensión, categoría de utilización DC-13 |
24 VDC |
| Corriente, categoría de utilización DC-13 |
6 A |
| Capacidad de conmutación, mínima |
10 VDC |
| Capacidad de conmutación, mínima |
10 mA |
| Capacidad de conmutación, máxima |
250 VAC |
| Capacidad de conmutación, máxima |
8 A |
Datos eléctricos - Entradas digitales
| Señal de entrada, señal HIGH "1" |
10 … 30 VDC |
| Señal de entrada, señal LOW "0" |
0 … 2 VDC |
| Resistencia total de circuito, máxima |
40 Ω |
Datos eléctricos - Salida digital
| Tensión, categoría de utilización DC-12 |
24 VDC |
| Corriente, categoría de utilización DC-12 |
0,1 A |
Datos eléctricos - Salidas de relés (Contactos auxiliares)
| Capacidad de conmutación, máxima |
24 VDC |
| Capacidad de conmutación, máxima |
2 A |
Datos eléctricos - Compatibilidad electromagnética (CEM)
| Resistencia al ruido eléctrico |
Directiva sobre compatibilidad electromagnética CEM |
Diagnóstico de sistema intergado (ISD)
| Nota (error ISD) |
Los fallos siguientes son registrados por los módulos de control de Seguridad y son señalados mediante ISD. |
| Error |
Corte de las conexiones del interruptor Fallo de los contactos de puerta al abrir o al cerrar Monitorización de cortocircuito o cortocircuitos entre hilos en las conexiones del interruptor Corte de las conexiones del interruptor Fallo del relé de seguridad al introducirlo o al extraerlo |
Otros datos
| Nota (aplicaciones) |
Sensor de seguridad Resguardo de seguridad |
Nota
| Nota (en general) |
Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. |
Ejemplo de cableado
| Nota (ejemplo de cableado) |
El esquema de cableado se muestra con todos los resguardos de seguridad cerrados y sin alimentación. Monitorización de 2 resguardos de seguridad (puertas) con un sensor magnético de seguridad de la serie BNS cada una Si para conmutar la carga se utilizan uno o dos relés o contactores, el sistema será clasificado como Categoría #3# según EN ISO 13849-1 cuando la exclusión del fallo " Fallo en contactores externos " sea justificado y documentado, por ejemplo utilizando contactores fiables y sobredimensionados. Un segundo contactor permite elevar el nivel de seguridad mediante una desconexión redundante de la carga. Las tablas ISD (Sistema Integral de Diagnósticos) para el análisis de las indicaciones de fallo y sus causas, vienen mostradas en el apéndice. El tiempo de retardo a la salida de operación autorizada, puede incrementarse de 0,1 s hasta 1 s cambiando la posición del puente interno deconexión, en el interior, debajo de la cubierta frontal. Para asegurar 2 resguardos de seguridad hasta PL d y categoría 3 |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Certificado UL
Ejemplo de cableado (cableado eléctr.)
Información
SISTEMA-VDMA Biblioteca/Library
Descargar la versión actual de Adobe Reader

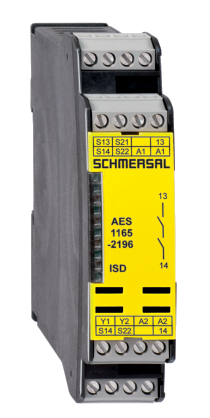

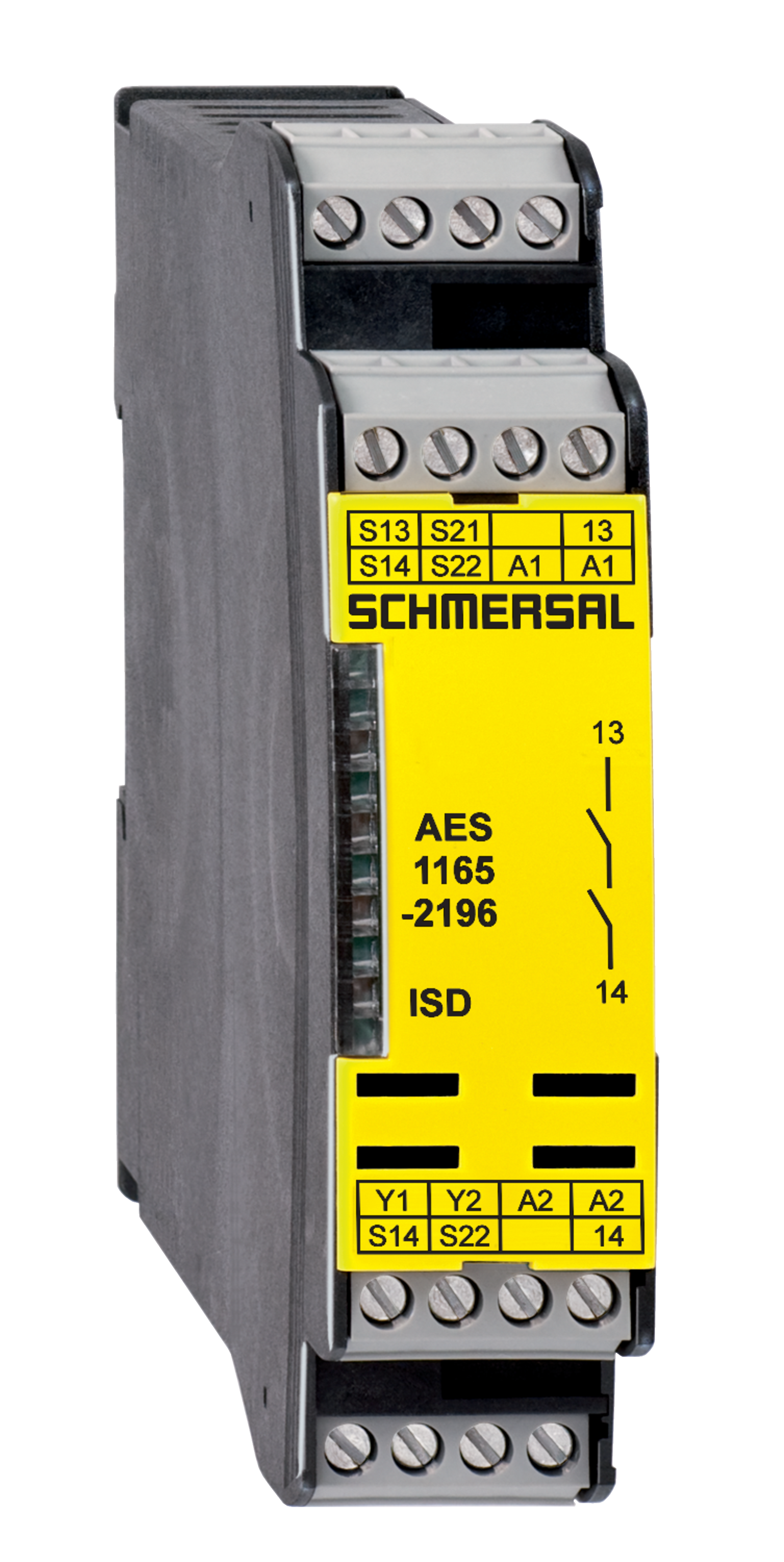

Foto de producto (foto individual de catálogo)
ID: kaes1f15
| 706,0 kB | .jpg | 265.642 x 529.167 mm - 753 x 1500 px - 72 dpi
| 84,2 kB | .png | 74.083 x 147.461 mm - 210 x 418 px - 72 dpi
| 46,0 kB | .jpg | 62.089000000000006 x 123.47200000000001 mm - 176 x 350 px - 72 dpi
| 33,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 6,9 MB | .png | 169.333 x 337.312 mm - 2000 x 3984 px - 300 dpi
Dibujo dimensional Componente básico
Ejemplo de cableado
Ejemplo de cableado
Ejemplo de cableado
Ejemplo de cableado
103008070 SRB-E-204PE
- Terminales con tornillo enchufables con codificación
- Expansor de entradas
- 1 oder 2·-canal de control
- Monitorización de 4 sensores
- 2 Salidas de seguridad
- 4 Salida de aviso
103009973 SRB-E-204ST
- Terminales con tornillo enchufables con codificación
- STOP 0 Función
- Monitorización de 4 sensores
- Pulsador de arranque / Auto-arranque
- 2 Salidas de seguridad
- 4 Salida de aviso
| Declaración de conformidad CE |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Alemania Internet: www.schmersal.com |
| Declaración: | Por el presente documento declaramos que debido a su concepción y tipo de construcción, las piezas relacionadas cumplen con los requisitos de las Directivas Europeas que se indican a continuación. |
| Denominación del producto: | AES 1135/1136 AES 1165/1165-2250 AES 1235/1236 AES 1265/1265-2250 AES 2135 AES 2335/2365 AES 2535 |
| Modelo: | ver código de pedidos |
| Descripción de la pieza: | Relé de seguridad |
| Directivas aplicables: | Directiva de Máquinas | 2006/42/CE |
| Directiva sobre compatibilidad electromagnética CEM | 2014/30/CE | |
| Directiva RoHS | 2011/65/CE |
| Normas aplicadas: | DIN EN 60947-5-1:2018 DIN EN ISO 13849-1:2016 DIN EN ISO 13849-2:2013 |
| Entidad designada para la certificación del sistema de aseguramiento de la calidad según el Anexo X de la Directiva 2006/42/CE: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Certif. núm.: 0035 |
| Responsable de la recopilación de la documentación técnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Lugar y fecha de emisión: | Wuppertal, 31. de enero de 2024 |
 |
| Firma legal Philip Schmersal Director General |
