PS226-Z02-STR-F230
PS226-Z02-STR-F230
- sólo para aplicaciones de posicionado
- Caja de termoplástico con tapa de enclavamiento plegable
- Entrada de cable 2 x M20 x 1,5
- Diseño a EN 50047
- Disponible en versión con LED
- Palanca de muelle
Detalles de Pedidos
| Descripción del tipo de producto |
PS226-Z02-STR-F230 |
| Número de artículo (Nº artículo) |
103061443 |
| EAN (European Article Number) |
4030661674285 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Número eCl@ss, versión 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Propiedades Globales
| Normas |
EN IEC 60947-5-1 |
| Material de la caja |
Plástico, reforzado con fibra de vidrio |
Datos generales - Características
| Cantidad de contactos de seguridad |
2 |
Certificación de seguridad
| Vida útil |
20 Año(s) |
Datos mecánicos
| Actuador |
Palanca de varilla con resorte |
| Vida mecánica, mínima |
10.000.000 Maniobras |
| Fuerza de apertura forzada, mínima |
40 N |
| Par de apriete de los tornillos de sujeción |
1,2 Nm |
Datos mecánicos - Conexionado
| Posición conector |
A la derecha |
| Conexión conector |
Conector empotrado M12, 4-polos |
| Tightening torque of electrical connection, minimum |
0,6 Nm |
| Par de apriete de la conexión eléctrica, máximo |
0,8 Nm |
Datos mecánicos - Dimensiones
| Longitud del sensor |
33 mm |
| Anchura del sensor |
59 mm |
Condiciones ambientales
| Protección |
IP66 IP67 |
| Temperatura ambiente |
-30 ... +80 °C |
| Grado de protección. |
II |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
240 V |
| Resistencia al impulso de sobretensión Uimp |
0,8 kV |
| Grado de polución |
3 |
Datos eléctricos
| Corriente continua térmica |
4 A |
| Corriente de cortocircuito |
400 A |
| Categoría de utilización AC-15 |
50 VAC |
| Categoría de utilización AC-15 |
3 A |
| Categoría de utilización DC-13 |
24 VDC |
| Categoría de utilización DC-13 |
3 A |
| Elemento de conmutación |
2 contactos normalmente cerrados (NC) |
| Principio de conmutación |
Acción brusca |
| Frecuencia máxima de conmutación |
5.000 /h |
| Material de los contactos, eléctricos |
Plata |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Folleto
SISTEMA-VDMA Biblioteca/Library
Descargar la versión actual de Adobe Reader

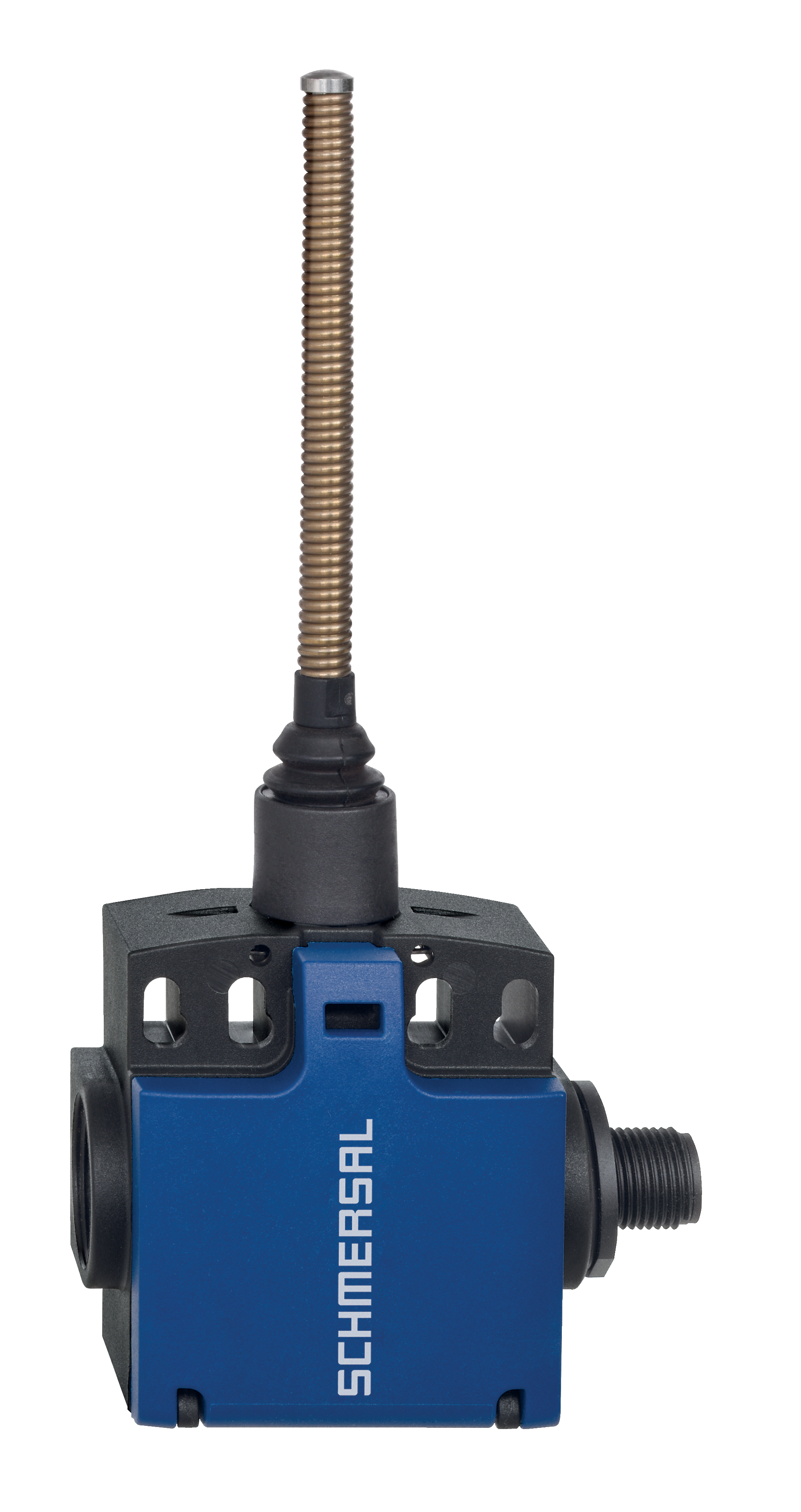

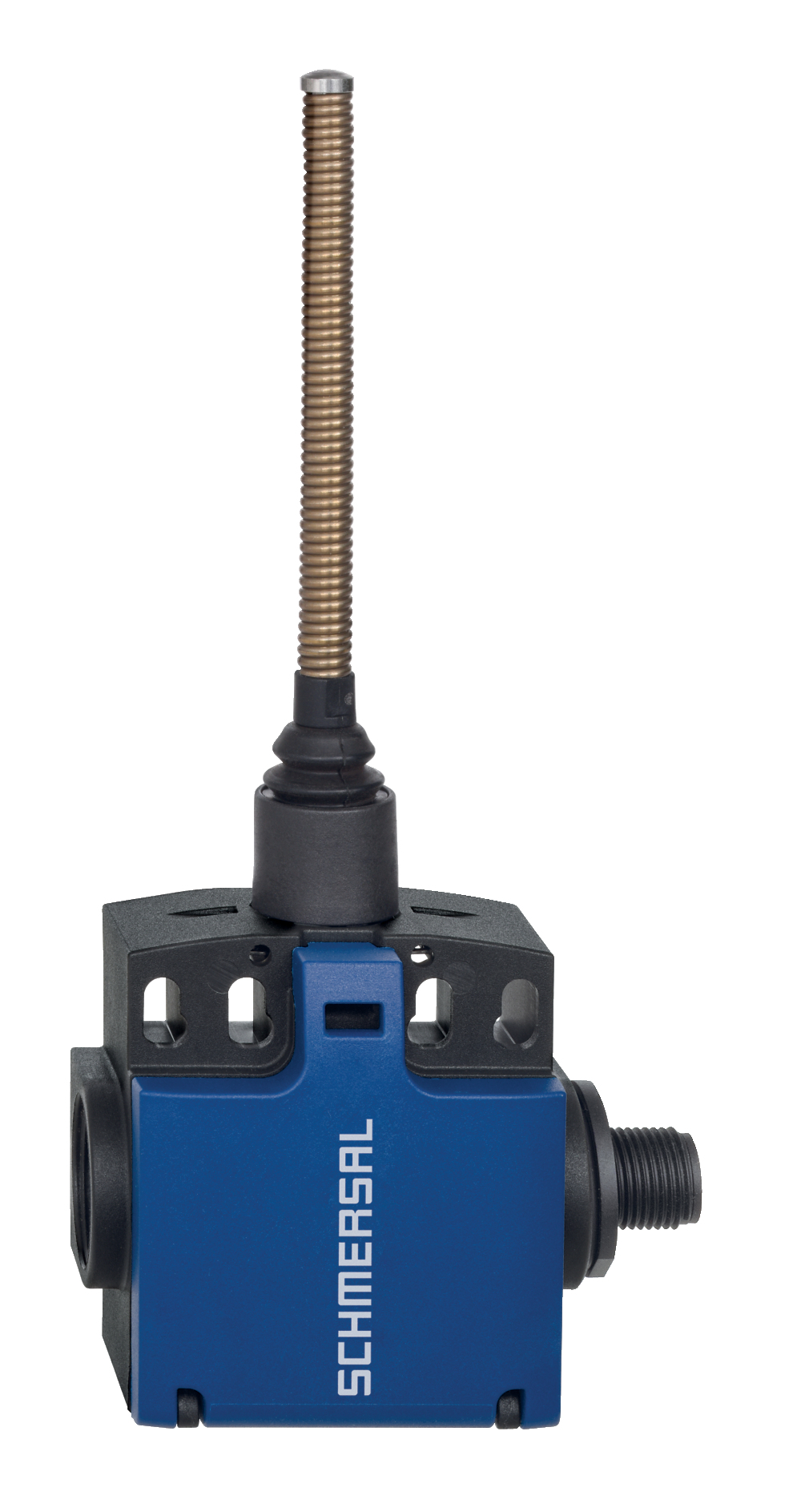

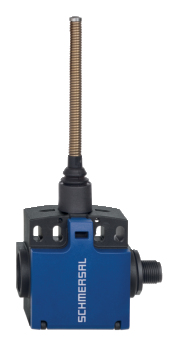

Foto de producto (foto individual de catálogo)
ID: kps2-str-ff01
| 524,1 kB | .jpg | 352.778 x 665.692 mm - 1000 x 1887 px - 72 dpi
| 22,0 kB | .jpg | 65.26400000000001 x 123.47200000000001 mm - 185 x 350 px - 72 dpi
| 17,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 56,9 kB | .png | 74.083 x 139.70000000000002 mm - 210 x 396 px - 72 dpi
| 4,8 MB | .png | 169.333 x 319.617 mm - 2000 x 3775 px - 300 dpi
Dibujo dimensional Componente básico
Dibujo dimensional Actuador
Diagrama
Monitorización del bloqueo según ISO 14119
Contacto NC de apertura forzada
accionado
no accionado
Contacto NA
Contacto NC
Esquema de contactos
Video ID: Positionsschalter-PS
Position switches series PS (Vimeo)
