| Descripción del tipo de producto: AZM150SK-(1)R(2)(3)(4)-(5)-(6) |
| (1) | |
| 02/11 | Imán: 2 contactos normalmente cerrados (NC); Actuadores: 1 contacto normalmente cerrado (NC) / 1 Contacto normalmente abierto (NA) |
| 11/11 | Imán: 1 contacto normalmente cerrado (NC) / 1 contacto normalmente abierto (NA); Actuadores: 1 contacto normalmente cerrado (NC) / 1 contacto normalmente abierto (NA) |
| 11/02 | Imán: 1 contacto normalmente cerrado (NC) / 1 contacto normalmente abierto (NA); Actuadores: 2 contactos normalmente cerrados (NC) |
| 02/02 | Imán: 2 contactos normalmente cerrados (NC); Actuadores: 2 contactos normalmente cerrados (NC) |
| 01/03 | Imán: 1 contactos normalmente cerrados (NC); Actuadores: 3 contactos normalmente cerrados (NC) |
| 03/01 | Imán: 3 contactos normalmente cerrados (NC); Actuadores: 1 contacto normalmente cerrado (NC) |
| 01/12 | Imán: 1 contacto normalmente cerrado (NC); Actuadores: 2 contactos normalmente cerrados (NC) / 1 contacto normalmente abierto (NA) |
| (2) | |
| sin | Codificación estándar (actuador no incluido en el suministro) |
| I | Codificación individual (incl. actuador, véase ➅) |
| (3) | |
| sin | Principio de desbloqueo por tensión |
| A | Principio de bloqueo por tensión |
| (4) | |
| sin | Rearme manual |
| T | Dispositivo de desbloqueo de emergencia (anti-pánico) |
| N | Desbloqueo Emergencia (anti-panico) |
| (5) | |
| 024 | Us: 24 VDC |
| 230 | Us: 230 VAC |
| (6) | |
| sin | Incluye actuador para versiones con codificación individual -I: |
| B1 | Actuador recto B1 |
| B5 | Actuador acodado B5 |
| B6L | Actuador flexible B6 izquierda |
| B6R | Actuador flexible B6 derecha |
| Actuadores con codificación estándar (no incluidos en el suministro) | |
| AZM150-B1 | actuador recto |
| AZM150-B5 | actuador acodado |
| AZM150-B6 | actuador flexible |
***************************************************************************************************************************************************************************
| Descripción deproducto: AZM150➀-➁-➂R➃➄➅-024-➆ | |
| con conector empotrado M12, 8-polos (solo 24 VDC) | |
| (1) | |
| Z | Dispositivo de bloqueo monitorizado > (variantes 02/.., no en la versión de accionamiento por tensión) |
| B | Actuador monitorizado (variantes ../02) |
| (2) | |
| ST | Conector empotrado M12 abajo |
| STR | Conector empotrado M12 a la derecha |
| STL | Conector empotrado M12, a la izquierda |
| (3) | |
| 10/02 | Imán: 1 contacto normalmente abierto (NA); Actuador: 2 contactos normalmente cerrados (NC) |
| 02/10 | Imán: 2 contactos normalmente cerrados (NC); Actuadores: 1 contacto normalmente abierto (NA) |
| 01/02 | Imán: 1 contactos normalmente cerrados (NC); Actuadores: 2 contacto normalmente cerrado (NC) |
| 02/01 | Imán: 2 contactos normalmente cerrados (NC); Actuadores: 1 contacto normalmente cerrado (NC) |
| (4) | |
| sin | Codificación estándar (actuador no incluido en el suministro) |
| I | Codificación individual (incl. actuador, véase ➆) |
| (5) | |
| sin | Principio de desbloqueo por tensión |
| A | Principio de bloqueo por tensión |
| (6) | |
| sin | Rearme manual |
| T | Dispositivo de desbloqueo de escape |
| N | Desbloqueo Emergencia (anti-panico) |
| (7) | |
| sin | Incluye actuador para versiones con codificación individual -I: |
| B1 | Actuador recto B1 |
| B5 | Actuador acodado B5 |
| B6L | Actuador flexible B6 izquierda |
| B6R | Actuador flexible B6 derecha |
| Actuadores con codificación estándar (no incluidos en el suministro) | |
| AZM150-B1 | actuador recto |
| AZM150-B5 | actuador acodado |
| AZM150-B6 | actuador flexible |
- Caja de termoplástico
- 8 posiciones de inserción gracias al cabezal giratorio
- Versión codificada individualmente con nivel de codificación "alto" según ISO 14119
- Fácil montaje, especial para perfiles de 40 mm
Detalles de Pedidos
| Código ACE Schmersal |
11931094 |
| Descripción del tipo de producto |
AZM150SK-02/11RIT-024-B6L |
| Número de artículo (Nº artículo) |
153032221 |
| eCl@ss number, version 12.0 |
27-27-26-03 |
| eCl@ss number, version 11.0 |
27-27-26-03 |
| Número eCl@ss, versión 9.0 |
27-27-26-03 |
| ETIM number, version 7.0 |
EC002593 |
| ETIM number, version 6.0 |
EC002593 |
Aprobaciones - Normas
| Certificados |
cULus CCC |
Propiedades Globales
| Normas |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Nivel de codificación según EN ISO 14119 |
alta |
| Principio activo |
electro-mecánico |
| Material de la caja |
Plástico, Poliamida PA 6 GF |
| Peso bruto |
639 g |
Datos generales - Características
| Principio de desbloqueo por tensión |
Sí |
| Dispositivo de desbloqueo de escape |
Sí |
| Nº de direcciones de actuación |
2 |
| Cantidad de contactos auxiliares |
1 |
| Cantidad de contactos de seguridad |
3 |
Certificación de seguridad
| Normas |
EN ISO 13849-1 |
| Nivel de prestaciones (PL) hasta |
c |
| Categoría |
1 |
| B10D contacto (NC) |
2.000.000 Maniobras |
| Indicación |
Electrical life on request. |
| B10D Contacto normalmente abierto (NO) |
1.000.000 Maniobras |
| Indicación |
at 10% Ie and ohmic load |
| Vida útil |
20 Año(s) |
Certificación de seguridad - Salidas de seguridad
| B10D contacto normalmente abierto (NA) |
1.000.000 Maniobras |
| Nota (B10D contacto normalmente abierto (NO)) |
a 10% Ie y carga resistiva |
Certificación de seguridad - Exclusión de errores
| Notas importantes: |
Se utiliza cuando una exclusión de errores de daño peligroso en un sistema de 1 canal esta autorizada y se asegura una protección adecuada contra manipulación. |
| Nivel de prestaciones (PL) hasta |
d |
| Categoría |
3 |
| Indicación |
for 2-channel use and with suitable logic unit. |
| Vida útil |
20 Año(s) |
Datos mecánicos
| Vida mecánica, mínima |
1.000.000 Maniobras |
| Nota (vida mecánica) |
from device version V2 (see type plate) |
| Fuerza de bloqueo FZh según EN ISO 14119 |
1.500 N |
| Fuerza de bloqueo Fmax, máxima |
1.950 N |
| Fuerza de retención, aproximadamente |
50 N |
| Recorrido de apertura forzada |
10 mm |
| Positive break force per NC contact, minimum |
10 N |
| Fuerza de apertura forzada, mínima |
40 N |
| Velocidad de accionamiento, máxima |
0,3 m/s |
| Montaje |
Tornillos |
| Ejecución de los tornillos de fijación |
4x M5 |
| Par de apriete de los tornillos de sujeción para la tapa de la caja |
0,5 Nm |
| Indicación |
Torx T10 |
Datos mecánicos - Conexionado
| Entrada de cables |
3 x M20 x 1,5 |
| Conexión conector |
Conexionado por tornillos |
| Sección del cable, mínima |
0,25 mm² |
| Sección del cable, máxima |
2,5 mm² |
| Indicación |
Todas las especificaciones con terminales grimpados incluidos. |
| Tipo de cable permitido |
solid single-wire solid multi-wire flexible |
Datos mecánicos - Dimensiones
| Longitud del sensor |
64 mm |
| Anchura del sensor |
40 mm |
| Altura del sensor |
204 mm |
Condiciones ambientales
| Protección |
IP65 IP67 |
| Temperatura ambiente |
-25 ... +55 °C |
| Temperatura de almacén y de transporte |
-40 ... +85 °C |
| Humedad relativa, máxima |
93 % |
| Nota (humedad relativa) |
sin condensación sin escarcha |
| Grado de protección. |
II |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
300 V |
| Resistencia al impulso de sobretensión Uimp |
4 kV |
| Categoría de sobre-tensión |
II |
| Grado de polución |
2 |
Datos eléctricos
| Corriente continua térmica |
5 A |
| Tensión nominal de alimentación |
24 VDC |
| Corriente de cortocircuito |
1.000 A |
| Consumo de potencia eléctrica, máxima |
8,5 W |
| Elemento de conmutación |
2 contacto normalmente cerrado (NC), 1 contactos normalmente abiertos (NA) |
| Principio de conmutación |
Acción lenta, ruptura positiva contacto NC |
| Frecuencia máxima de conmutación |
1.000 /h |
| Material de los contactos, eléctricos |
Plata |
Datos eléctricos - Control del solenoide IN
| Magnet switch-on time |
100 % |
| Test pulse duration, maximum |
5 ms |
| Test pulse interval, minimum |
50 ms |
Datos eléctricos - Contactos de seguridad
| Tensión, categoría de utilización AC-15 |
230 VAC |
| Corriente, categoría de utilización AC-15 |
4 A |
| Tensión, categoría de utilización DC-13 |
24 VDC |
| Corriente, categoría de utilización DC-13 |
4 A |
Datos eléctricos - Contactos auxiliares
| Tensión, categoría de utilización AC-15 |
230 VAC |
| Corriente, categoría de utilización AC-15 |
4 A |
| Tensión, categoría de utilización DC-13 |
24 VDC |
| Corriente, categoría de utilización DC-13 |
4 A |
Otros datos
| Nota (aplicaciones) |
Resguardo de seguridad, corredera Resguardo de seguridad, desmontable Resguardo de seguridad, pivotante |
Incluido en el suministro
| Incluido en el suministro |
Slot cover for dust-proof covering of the opening not in use The actuator is included in the scope of delivery |
Nota
| Nota (desbloqueo de escape) |
En caso de emergencia accionamiento dentro de la zona peligrosa Montaje únicamente en el interior del resguardo de seguridad |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Certificado UL
Folleto
Descargar la versión actual de Adobe Reader

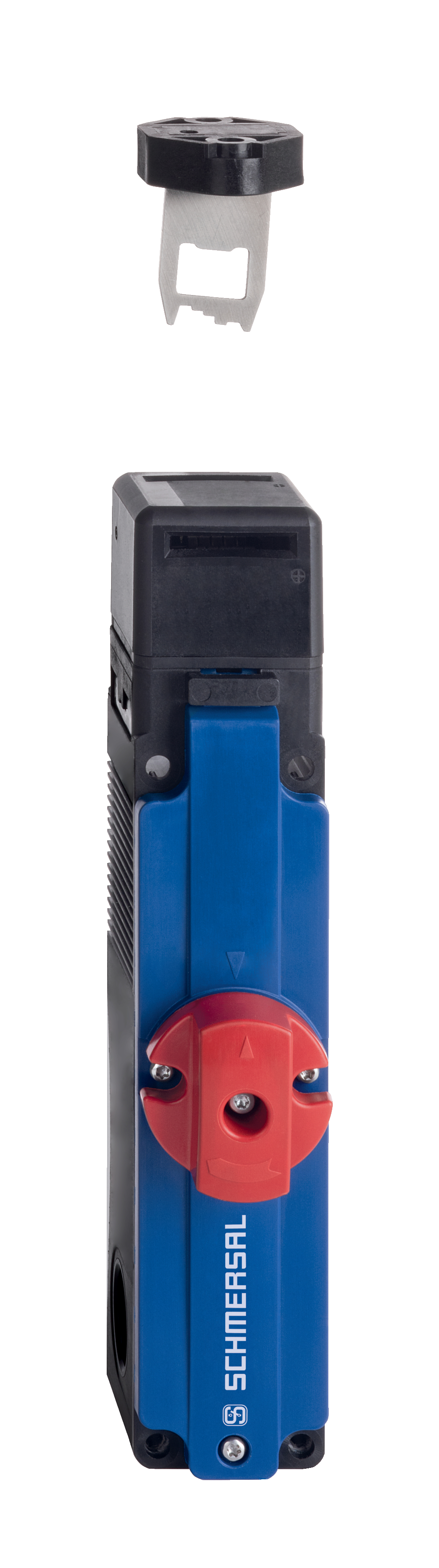

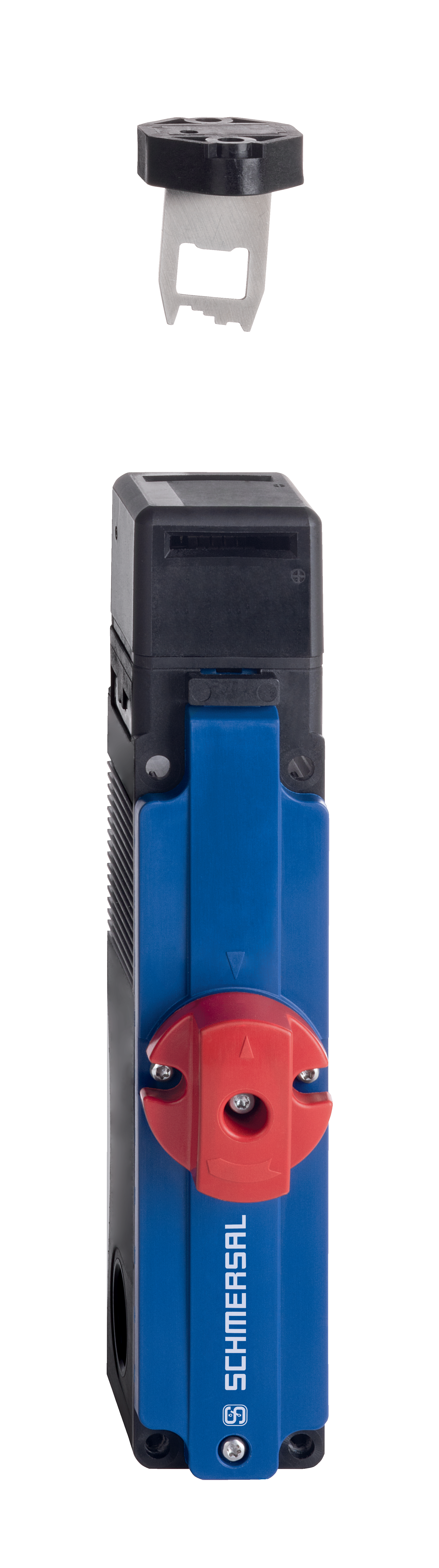

Foto de producto (foto individual de catálogo)
ID: azm150-n-5
| 91,2 kB | .png | 74.083 x 264.583 mm - 210 x 750 px - 72 dpi
| 1,3 MB | .jpg | 352.778 x 1260.122 mm - 1000 x 3572 px - 72 dpi
| 17,6 kB | .jpg | 34.572 x 123.47200000000001 mm - 98 x 350 px - 72 dpi
| 14,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 11,4 MB | .png | 169.333 x 604.943 mm - 2000 x 7145 px - 300 dpi
Video ID: AZM150
Presentación General AZM150 (Vimeo)
137000625 DHS-150-BKBU-R
- para puertas con bisagra a la derecha
- Para puertas sólidas y vallas de seguridad
137000626 DHS-150-BKBU-L
- para puertas con bisagra a la izquierda
- Para puertas sólidas y vallas de seguridad
153046398 MP-AZM150-1
- Grupo de montaje para una instalación rápida y fácil
153046399 MP-AZM150-2-R/L
- Grupo de montaje para una instalación rápida y fácil
101166329 TFI-010
- Preposicionamiento
- El accionador es independiente del dispositivo de centrado.
- Fácil inserción o retracción del accionador.
101166328 TFA-010
- Preposicionamiento
- El accionador es independiente del dispositivo de centrado.
- Fácil inserción o retracción del accionador.
153033704 ACC-AZM150-BOW-4M-6M
- Utilizable como desbloqueo de escape o desbloqueo de emergencia (anti-pánico)
- Desbloqueo a distancia a través de cable de tracción
- distancia máxima: 6 m
- Longitud del alma de acero revestida; 4 m
103055759 ACC-AZM150-PT-T-45MM
- Botón de escape
- adecuado para un grosor de carril de 40 mm con placa de montaje MP01
- Kit de reequipamiento para AZM150
- funcionamiento intuitivo gracias a su similitud con la parada de emergencia
- puede ser acortado por el cliente hasta un grosor mínimo de carril de 20 mm
103055761 ACC-AZM150-PT-N-45MM
- Botón de huelga Desbloqueo de emergencia
- adecuado para un grosor de carril de 40 mm con placa de montaje MP01
- Kit de reequipamiento para AZM150
- funcionamiento intuitivo gracias a su similitud con la parada de emergencia
- puede ser acortado por el cliente hasta un grosor mínimo de carril de 20 mm
103055760 ACC-AZM150-PT-T-170MM
- Botón de escape
- adecuado para un grosor máximo de carril de 170 mm
- Kit de reequipamiento para AZM150
- funcionamiento intuitivo gracias a su similitud con la parada de emergencia
- puede ser acortado por el cliente hasta un grosor mínimo de carril de 20 mm
103055762 ACC-AZM150-PT-N-170MM
- Botón de huelga Desbloqueo de emergencia
- adecuado para un grosor máximo de carril de 170 mm
- Kit de reequipamiento para AZM150
- funcionamiento intuitivo gracias a su similitud con la parada de emergencia
- puede ser acortado por el cliente hasta un grosor mínimo de carril de 20 mm
| Declaración de conformidad CE |  |
| Original | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA Internet: www.schmersal.com.cn |
| Declaración: | Por el presente documento declaramos que debido a su concepción y tipo de construcción, las piezas relacionadas cumplen con los requisitos de las Directivas Europeas que se indican a continuación. |
| Denominación del producto: | AZM150 |
| Modelo: | ver código de pedidos |
| Descripción de la pieza: | Enclavamiento con bloqueo por solenoide para funciones de seguridad |
| Directivas aplicables: | Directiva de Máquinas | 2006/42/CE |
| Directiva sobre compatibilidad electromagnética CEM | 2014/30/CE | |
| Directiva RoHS | 2011/65/CE |
| Normas aplicadas: | EN IEC 60947-5-1:2025 EN ISO 14119:2025 |
| Responsable de la recopilación de la documentación técnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Lugar y fecha de emisión: | Shanghai, 5 de diciembre de 2025 |
 |
| Firma legal Michele Seassaro Director General |
| UK Declaration of Conformity | |
| Company: | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA www.schmersal.com.cn |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZM150 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN IEC 60947-5-1:2025 EN ISO 14119:2025 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Shanghai, December 5, 2025 |
 |
| Authorised signature Michele Seassaro Managing Director |
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
Generated at: 15/4/2026 06:25
Historial
