TESFA/ST24.2/0
TESFA/ST24.2/0
- 1 Leitungseinführung M 16 x 1.5
- mit fest eingestelltem Schaltwinkel
- 1 Steckeranschluss M12, 8-polig
- Metallgehäuse
- weitgehend öl- und benzinbeständig
- für links oder rechts angeschlagene Türen
- 141 mm x 115 mm x 21,5 mm
- einfache Montage, passend für alle gängigen Profilsysteme (30 … 60 mm)
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
TESFA/ST24.2/0 |
| Artikelnummer (Bestellnummer) |
101182875 |
| EAN (European Article Number) |
4030661604527 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-09 |
| ETIM Nummer, Version 7.0 |
EC002591 |
| ETIM Nummer, Version 6.0 |
EC002591 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Vorschriften |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Werkstoff des Gehäuses |
Metall, Zink-Druckguss |
| Farbe des Gehäuses |
schwarz |
| Bruttogewicht |
840 g |
Allgemeine Daten - Eigenschaften
| Anbau außen |
Ja |
| Zusatzscharnier |
Ja |
| Montageanschläge |
Ja |
| Anzahl der Hilfskontakte |
2 |
| Anzahl der Sicherheitskontakte |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
2.000.000 Schaltspiele |
| B10D Schließer (NO) |
1.000.000 Schaltspiele |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Zwangsöffnungswinkel |
10 ° |
| Öffnungswinkel |
180° |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Steckanschluss, oben |
Mechanische Daten - Abmessungen
| Länge des Sensors |
21,5 mm |
| Breite des Sensors |
141 mm |
| Höhe des Sensors |
115 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-25 ... +65 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
0,8 kV |
Elektrische Daten
| Thermischer Dauerstrom |
2,5 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
2 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Maximale Schalthäufigkeit |
1.200 /h |
| Werkstoff der Kontakte, elektrisch |
Silber-Nickel Legierung 10 |
Lieferumfang
| Lieferumfang |
Zusatzscharnier |
Hinweis
| Hinweis (Allgemein) |
Achtung! Die Ausführungen mit Steckeranschluss dürfen gem. EN 60204-1 nur in PELV-Stromkreisen verwendet werden. |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
CCC-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

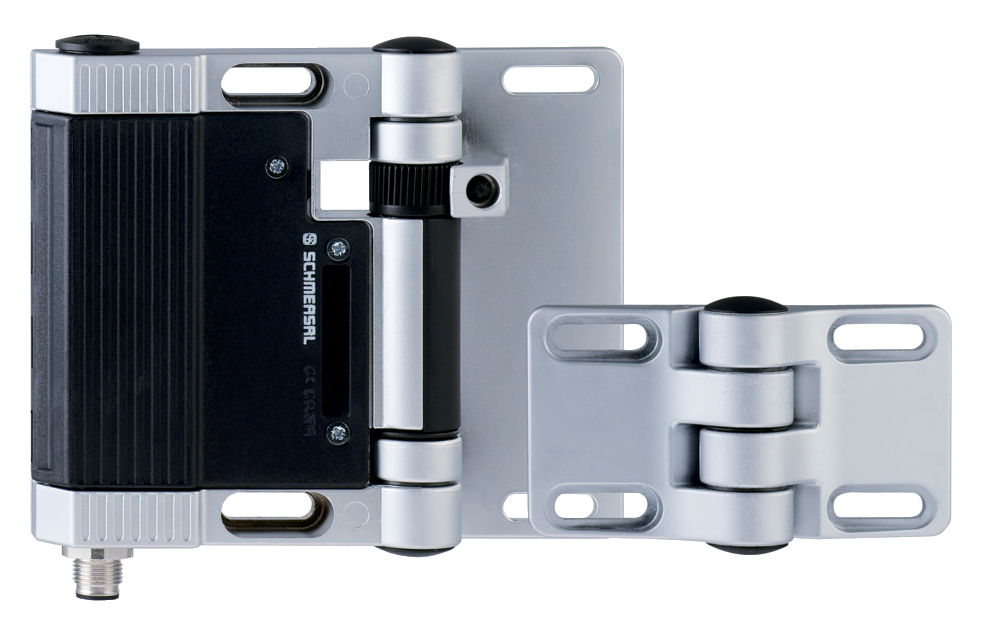

Produktbild (Katalogeinzelphoto )
ID: ktesff02
| 290,1 kB | .jpg | 352.778 x 219.428 mm - 1000 x 622 Pixel - 72 dpi
| 43,9 kB | .png | 74.083 x 46.214000000000006 mm - 210 x 131 Pixel - 72 dpi
| 42,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,4 MB | .png | 145.143 x 90.206 mm - 2000 x 1243 Pixel - 350 dpi
| 40,8 kB | .jpg | 123.47200000000001 x 76.906 mm - 350 x 218 Pixel - 72 dpi

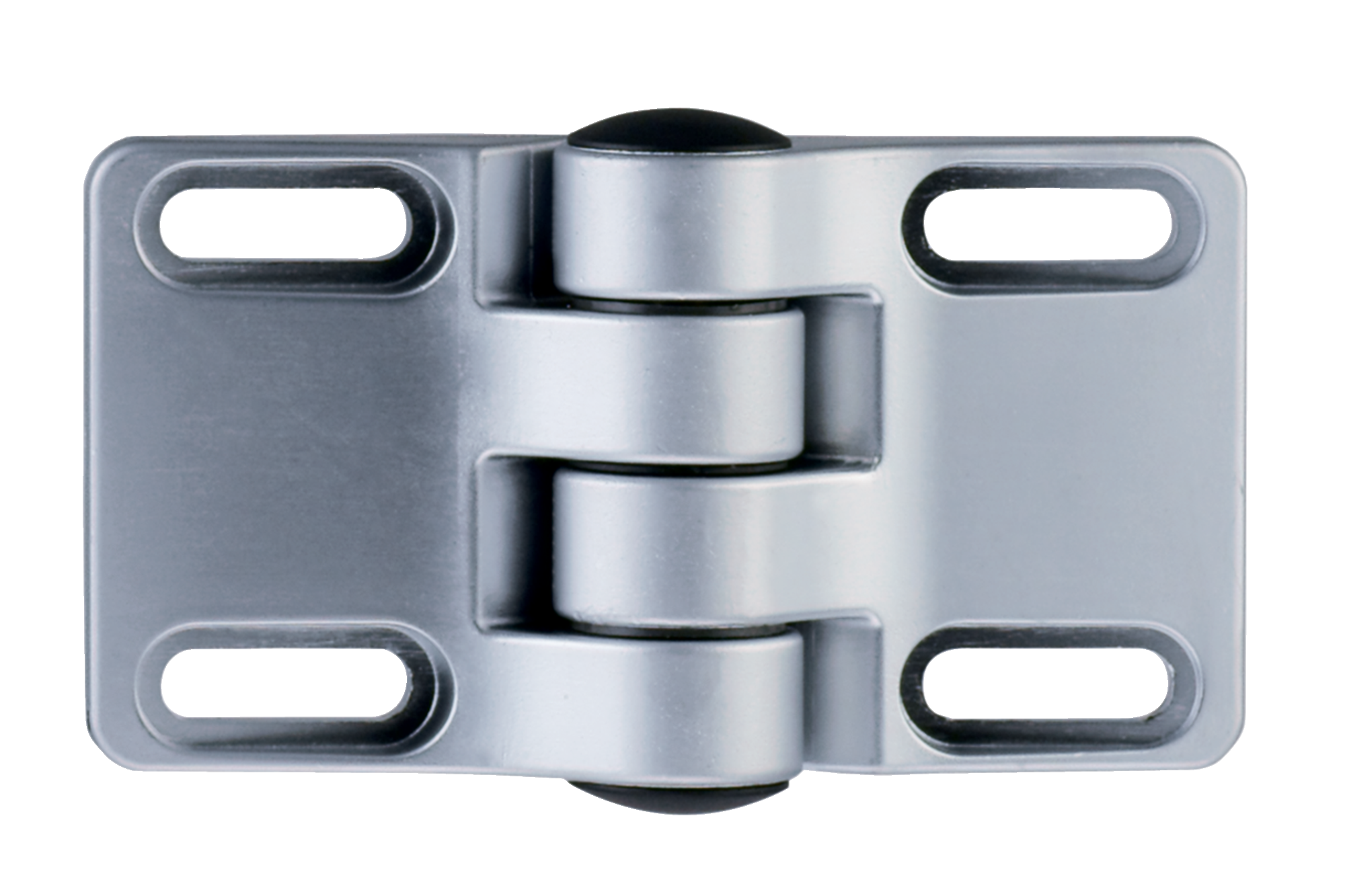

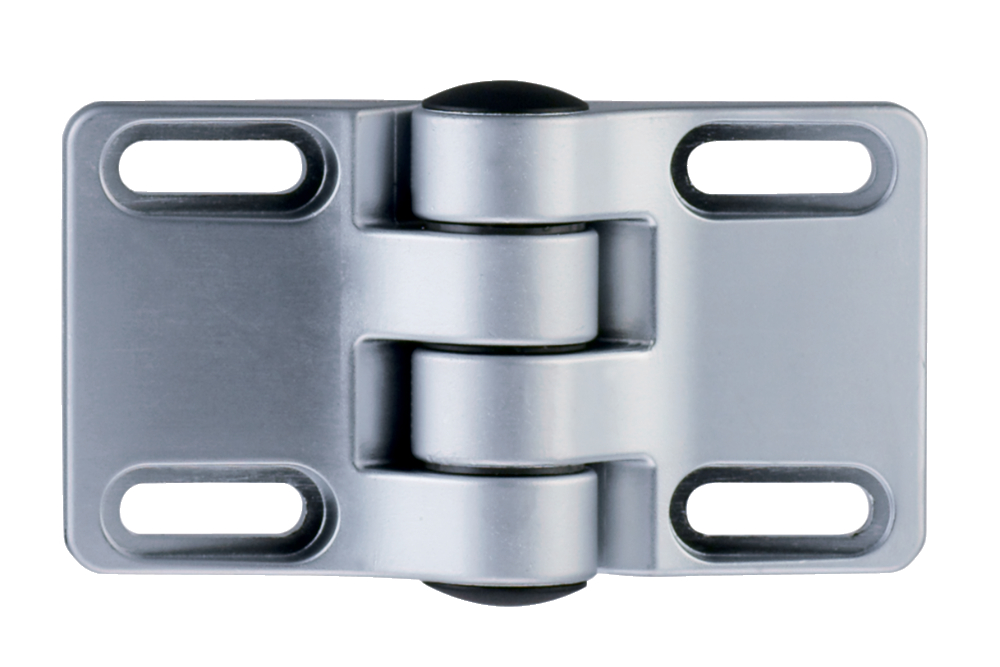

Produktbild (Katalogeinzelphoto )
ID: ktesff05
| 290,9 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 Pixel - 72 dpi
| 27,4 kB | .png | 74.083 x 49.389 mm - 210 x 140 Pixel - 72 dpi
| 42,4 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 Pixel - 72 dpi
| 44,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,5 MB | .png | 145.143 x 96.738 mm - 2000 x 1333 Pixel - 350 dpi

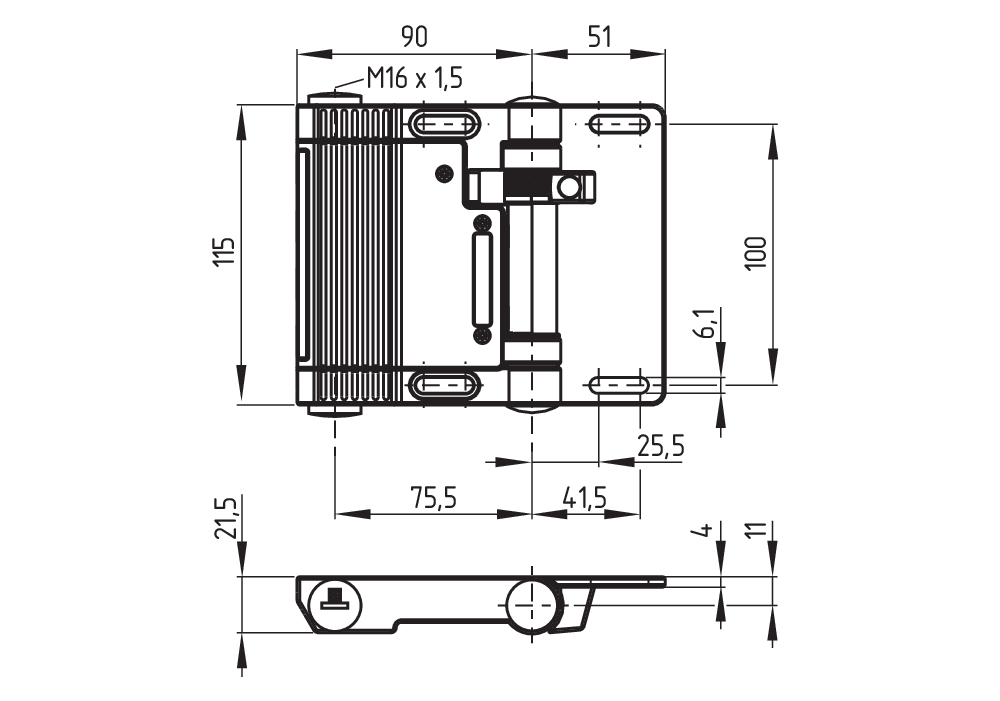

Maßzeichnung Grundgerät

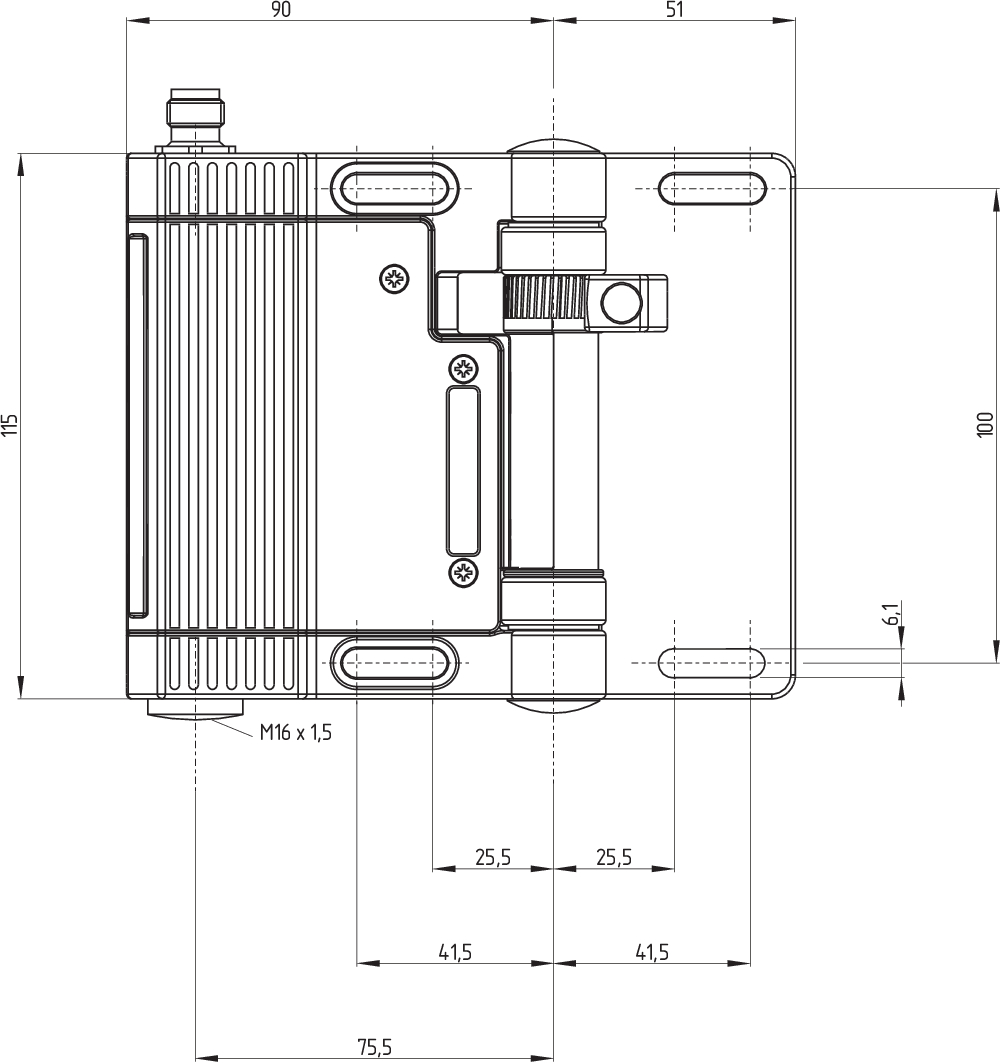

Maßzeichnung Grundgerät

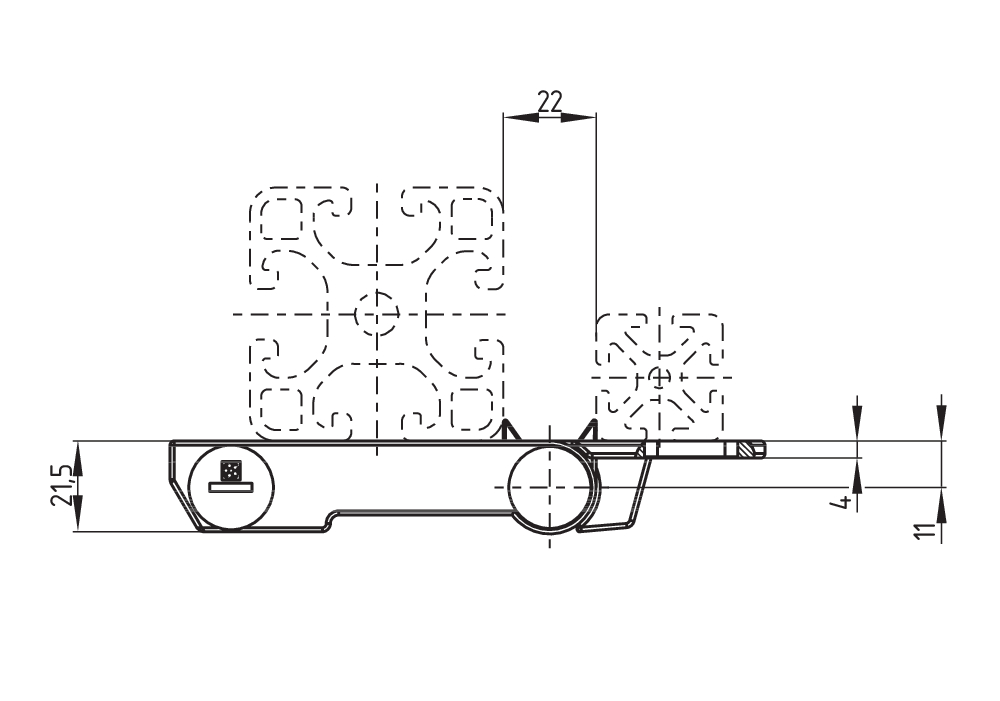

Maßzeichnung Betätiger
Schaltwegdiagramm
Kontakt geschlossen
 Kontakt geöffnet
 Einstellbereich
 Rastpunkt
 Zwangsöffungsweg/- winkel

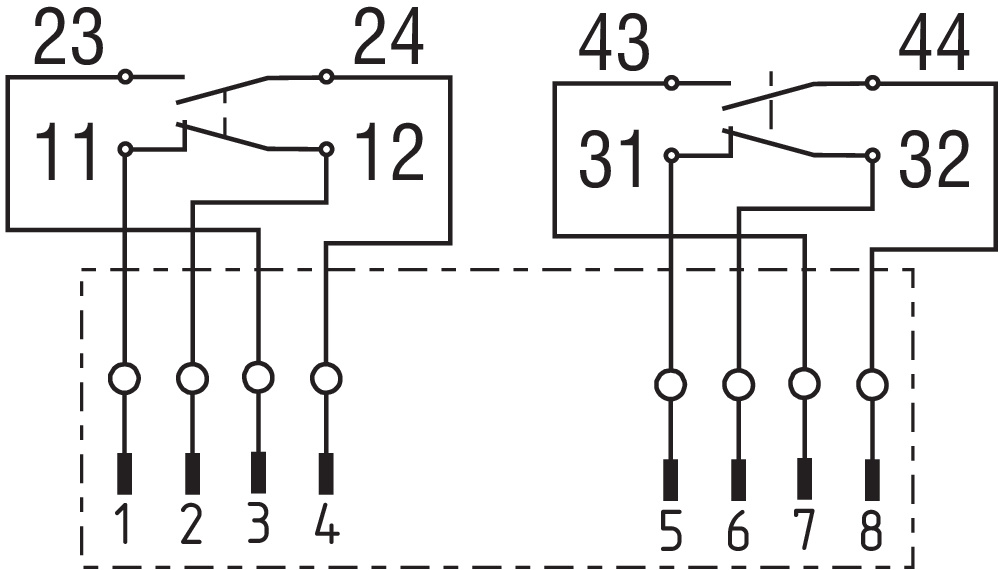

Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
