TESFA/S
TESFA/S
Downloads
- mit Montageanschläge
Bestelldaten
| Produkt-Typbezeichnung |
TESFA/S |
| Artikelnummer (Bestellnummer) |
101181958 |
| EAN (European Article Number) |
4030661604770 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-09 |
| ETIM Nummer, Version 7.0 |
EC002591 |
| ETIM Nummer, Version 6.0 |
EC002591 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Werkstoff des Scharniers |
Zink-Druckguss |
| Bruttogewicht |
225 g |
Allgemeine Daten - Eigenschaften
| Anbau außen |
Ja |
| Montageanschläge |
Ja |

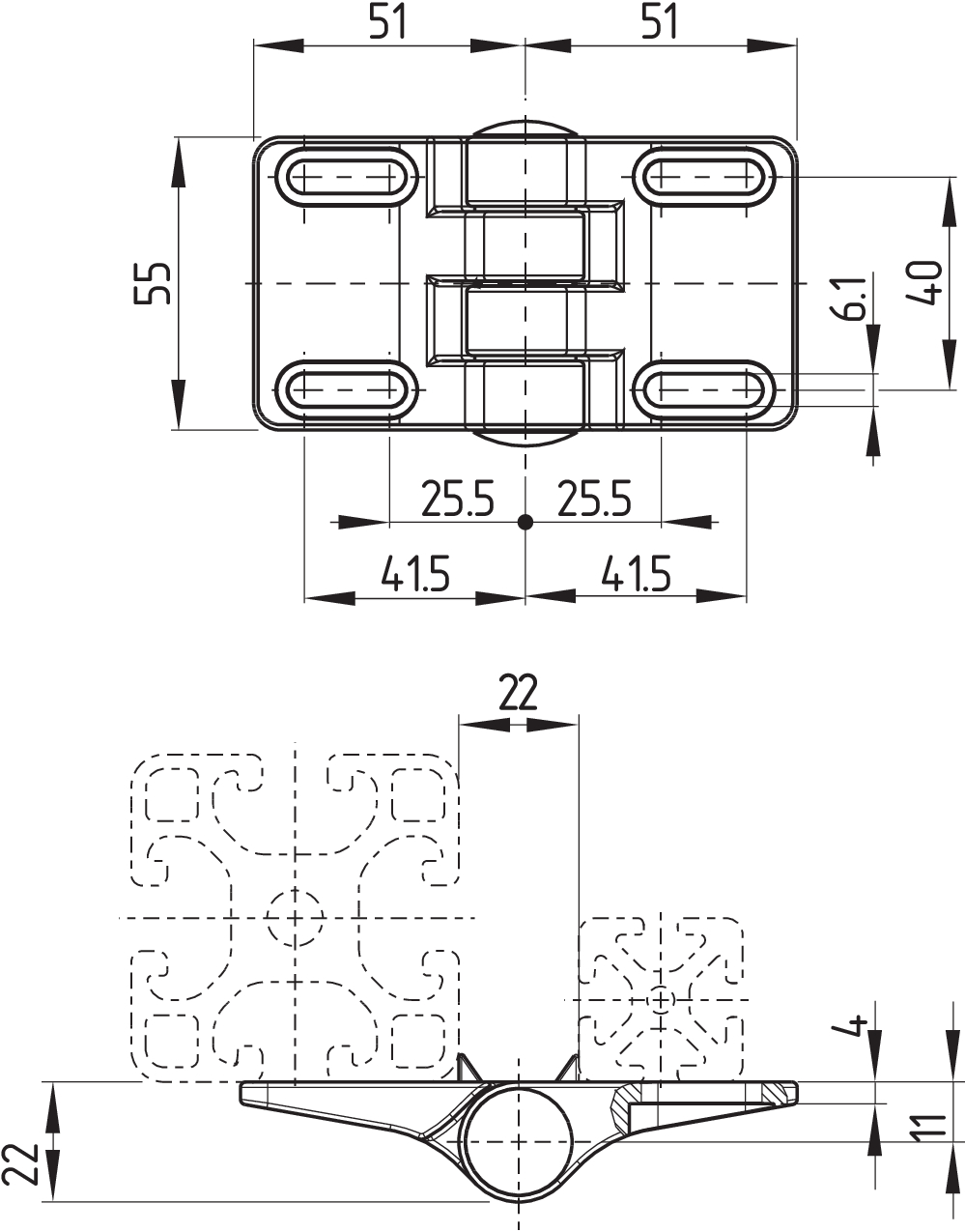

Mechanische Daten - Abmessungen
| Länge |
22 mm |
| Breite |
102 mm |
| Höhe |
55 mm |
Sprachfilter
Datenblatt
UL-Zertifikat
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
ID: ktesff05
| 290,9 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 Pixel - 72 dpi
| 27,4 kB | .png | 74.083 x 49.389 mm - 210 x 140 Pixel - 72 dpi
| 42,4 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 Pixel - 72 dpi
| 44,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,5 MB | .png | 145.143 x 96.738 mm - 2000 x 1333 Pixel - 350 dpi
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
