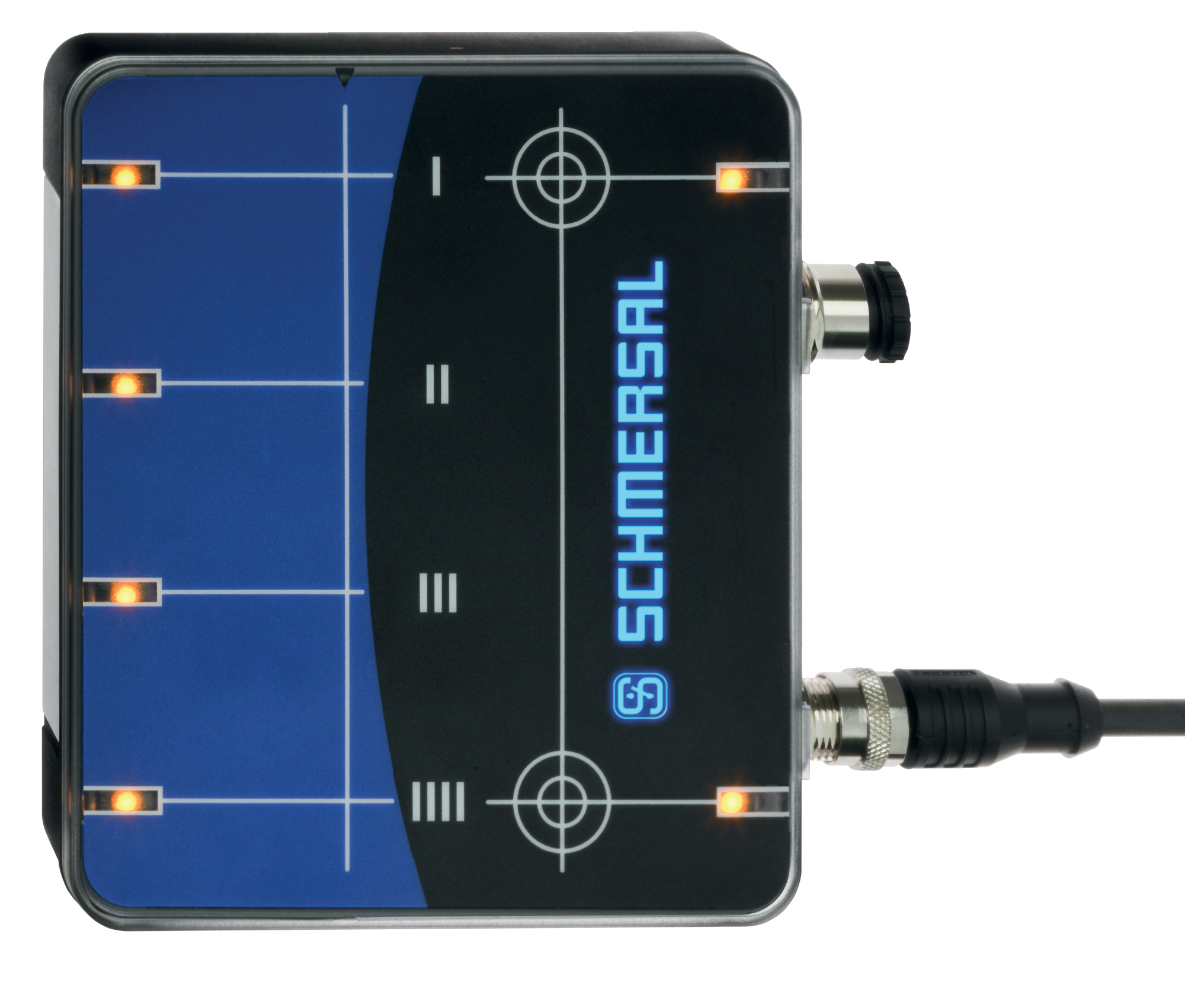

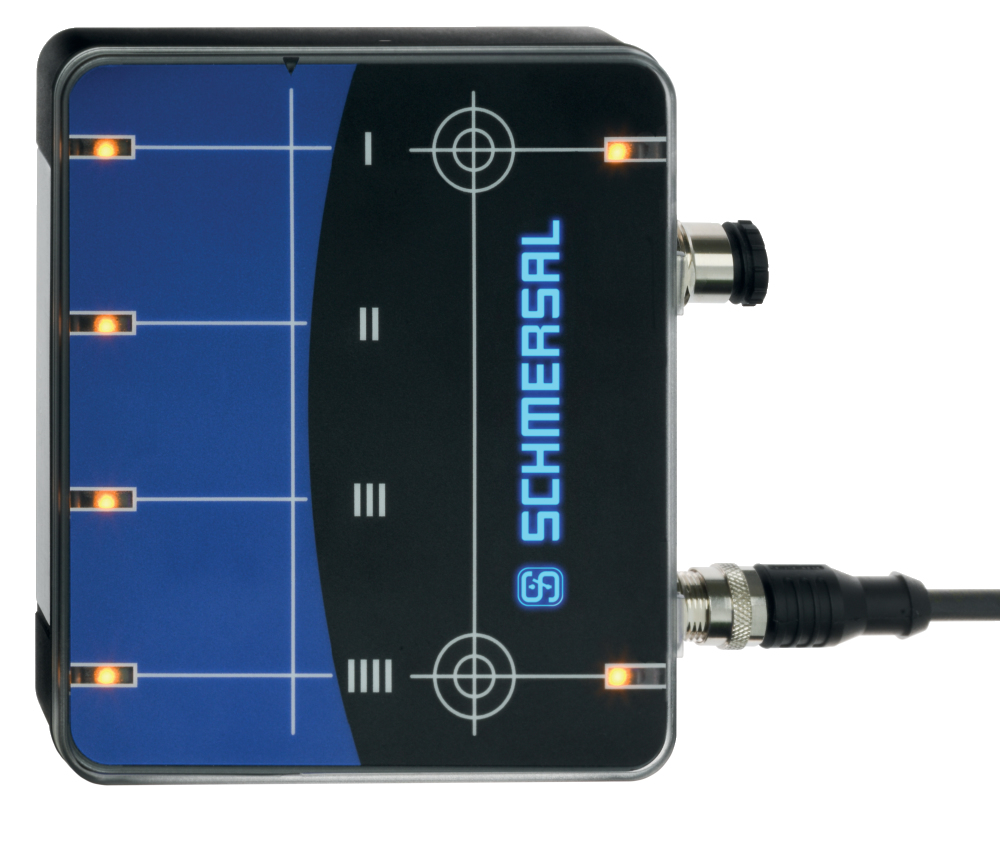

SSB-RH-NG-2-O-S-V01

Artikelnummer: 103038399
SSB-RH-NG-2-O-S-V01

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • Magnetspur Sensorbox
  • 4 Spuren, 2 davon mit hochgenauer Winkelsensortechnologie
  • Wartungsfreie Signalspeicherung und Umschaltung bei Spannungsausfall
  • Weitwinkel LED-Spuranzeige
  • Redundante Signalausgabe über zusätzliche M12 Buchse
  • 4 Spuren, 2 optional für Feinpositionierung
  • optional Feinpositionierungsspuren mit Vorwarnungsanzeige

Bestelldaten

Produkt-Typbezeichnung

SSB-RH-NG-2-O-S-V01
Artikelnummer (Bestellnummer)

103038399
EAN (European Article Number)

4030661566443
eCl@ss Nummer, Version 12.0

27-27-43-02
eCl@ss Nummer, Version 11.0

27-27-01-05
eCl@ss Nummer, Version 9.0

27-27-01-05
ETIM Nummer, Version 7.0

EC002544
ETIM Nummer, Version 6.0

EC002544

Zulassungen - Vorschriften

Zertifikate

cULus

Allgemeine Daten

Wirkprinzip

magnetisch
Werkstoff des Gehäuses

Kunststoff, glasfaserverstärkt
Werkstoff des Gehäusedeckels

Polycarbonat
Bruttogewicht

336 g

Allgemeine Daten - Eigenschaften

Rastung

Ja
Drahtbrucherkennung

Ja
Verwendbar für Aufzüge

Ja
Anzahl der LEDs

7
Anzahl der Rastkontakte

4
Anzahl der Meldeausgänge

1

Mechanische Daten

Betätigungsebene

vorderseitig
Betätigungselement

Magnet
Mechanische Lebensdauer, minimum

1.000.000.000 Schaltspiele
Mindestabstand zwischen Geräten

50 mm
Betätigungsrichtung

Ein bei Überfahren mit Nord Magnet in Fahrtrichtung
Betätigungsgeschwindigkeit, maximum

9 m/s
Befestigung

rückseitig mit 2 Gewindebolzen
Ausführung der Befestigungsschrauben

2x M4
Anzugsdrehmoment der Befestigungsschrauben, minimum

2 Nm
Anzugsdrehmoment der Befestigungsschrauben, maximum

4 Nm

Mechanische Daten - Schaltabstände

Schaltabstand Smin, minimum

2 mm
Schaltabstand Smax, maximum

15 mm
Hinweis (Schaltabstand)

Empfohlen 7mm
Wiederholgenauigkeit R

0,5 mm

Mechanische Daten - Anschlusstechnik

Anschluss (mechanisch)

Einbaustecker M12, 8-polig, A-codiert

Mechanische Daten - Steckverbinder Seite A

Steckverbindertyp

Stecker, M12
Codierung des Steckers

A
Verriegelung des Steckers

Schraubverriegelung
Anzahl der Pole, Seite A

8

Mechanische Daten - Steckverbinder Seite B

Steckverbindertyp

Kupplung, M12
Codierung des Steckers

A
Verriegelung des Steckers

Schraubverriegelung
Anzahl der Pole, Seite B

8

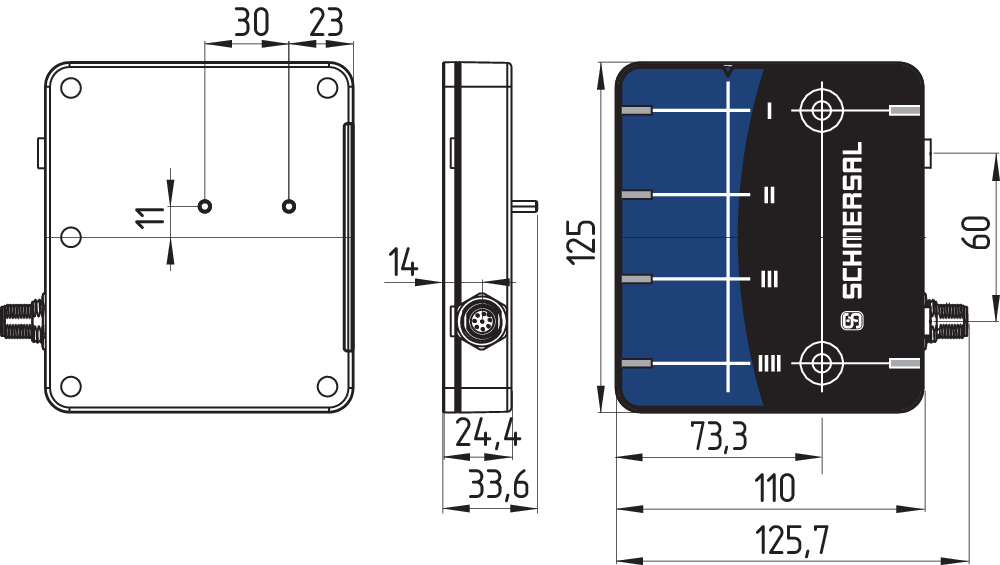

Mechanische Daten - Abmessungen

Länge des Sensors

125 mm
Breite des Sensors

110 mm
Höhe des Sensors

24,4 mm

Umgebungsbedingungen

Schutzart

IP54

IP65
Umgebungstemperatur

-25 ... +70 °C
Lager- und Transporttemperatur

-40 ... +85 °C
Relative Feuchtigkeit, maximum

95 %
Hinweis (Relative Feuchtigkeit)

nicht kondensierend

nicht vereisend
Schwingfestigkeit

10 … 55 Hz, Amplitude 1 mm
Schockfestigkeit

30 g / 11 ms
Schutzklasse

III
Zulässige Aufstellhöhe über NN, maximum

2.000 m

Umgebungsbedingungen - Isolationskennwerte

Bemessungsisolationsspannung Ui

32 VDC
Bemessungsstoßspannungsfestigkeit Uimp

1 kV
Ãœberspannungskategorie

III
Verschmutzungsgrad

3
Verschmutzungsgrad

3

Elektrische Daten

Betriebsspannung

24 VDC +15 % / +10 %
Stromaufnahme bei 24V, minimum

11 mA
Leerlaufstrom I0, typisch

40 mA
Bemessungsbetriebsspannung

24 VDC
Bemessungsbetriebsstrom

1.500 mA
Spannung, Gebrauchskategorie DC-12

24 VDC
Strom, Gebrauchskategorie DC-12

0,3 A
Spannung, Gebrauchskategorie DC-13

24 VDC
Strom, Gebrauchskategorie DC-13

0,3 A
Schaltleistung, maximum

7,2 W
Schaltelement

Raster
Schaltprinzip

Reed- und Hall-Technologie
Prelldauer, maximum

0,3 ms
Maximale Umschaltzeit Schließen (NO)

1 ms
Maximale Umschaltzeit Öffnen (NC)

0,06 ms
Elektrische Absicherung, maximum

2 A

Elektrische Daten - Digitale Ausgänge

Ausgangsstrom, maximum

300 mA
Spannung, Gebrauchskategorie DC-12

24 VDC
Strom, Gebrauchskategorie DC-12

1,5 A
Spannung, Gebrauchskategorie DC-13

24 VDC
Strom, Gebrauchskategorie DC-13

1,5 A

Zubehör

Empfehlung (Betätiger)

BP 15

BP 15/2
Empfehlung (Betätiger, Aufzugtechnik)

BP 15

K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 15.04.2026, 09:28
