BP 15
- kunststoffgekapselt
- N-Pol grün gekennzeichnet
- S-Pol rot gekennzeichnet
- mit 18 mm Abstand auf Eisen montierbar
Bestelldaten
| Produkt-Typbezeichnung |
BP 15 |
| Artikelnummer (Bestellnummer) |
101060163 |
| EAN (European Article Number) |
4030661521282 |
| eCl@ss Nummer, Version 12.0 |
27-27-40-02 |
| eCl@ss Nummer, Version 11.0 |
27-27-01-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-01-03 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Bruttogewicht |
15 g |
Mechanische Daten - Abmessungen
| Durchmesser des Betätiger |
22,5 mm |
| Breite des Betätigers |
12 mm |

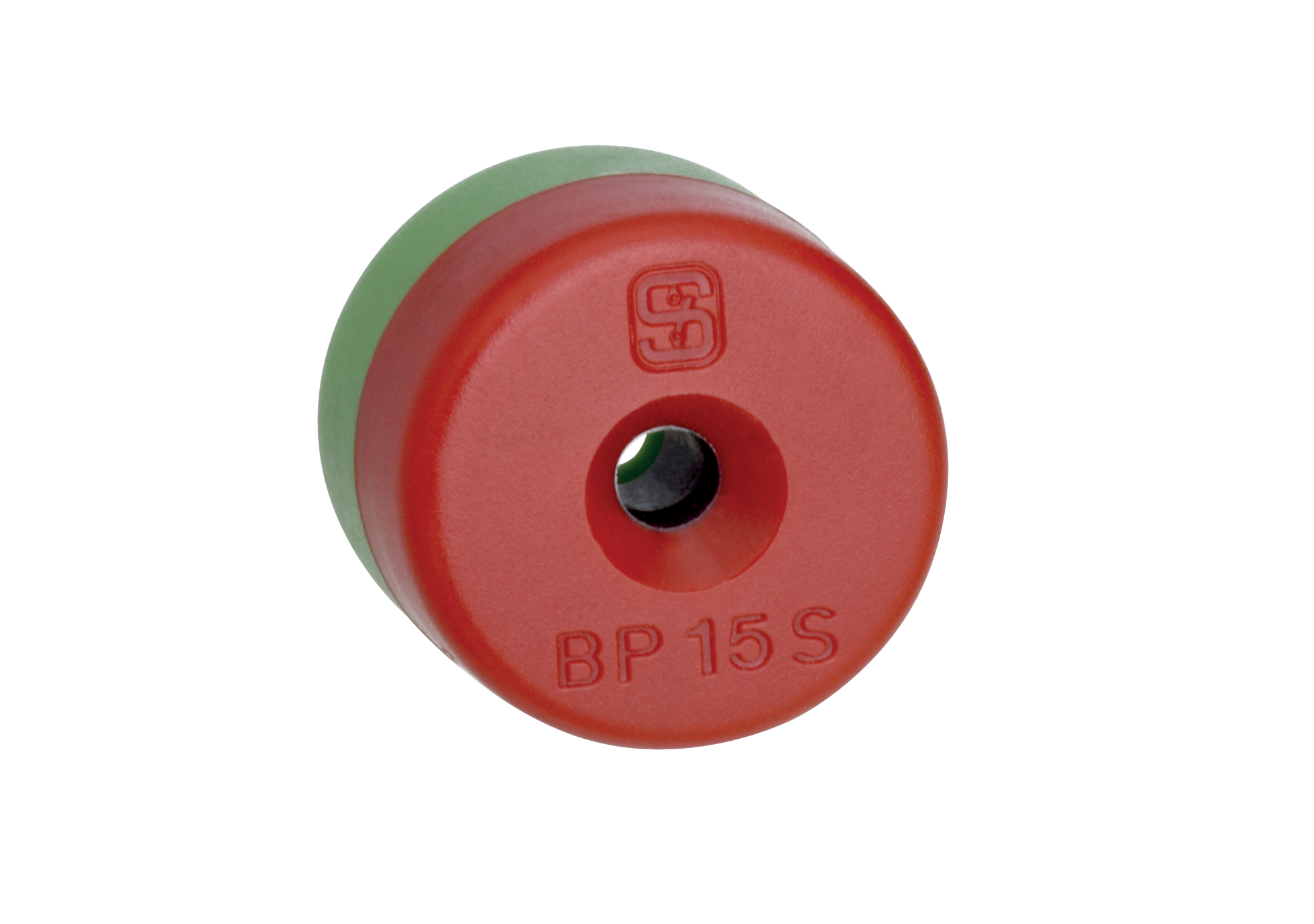

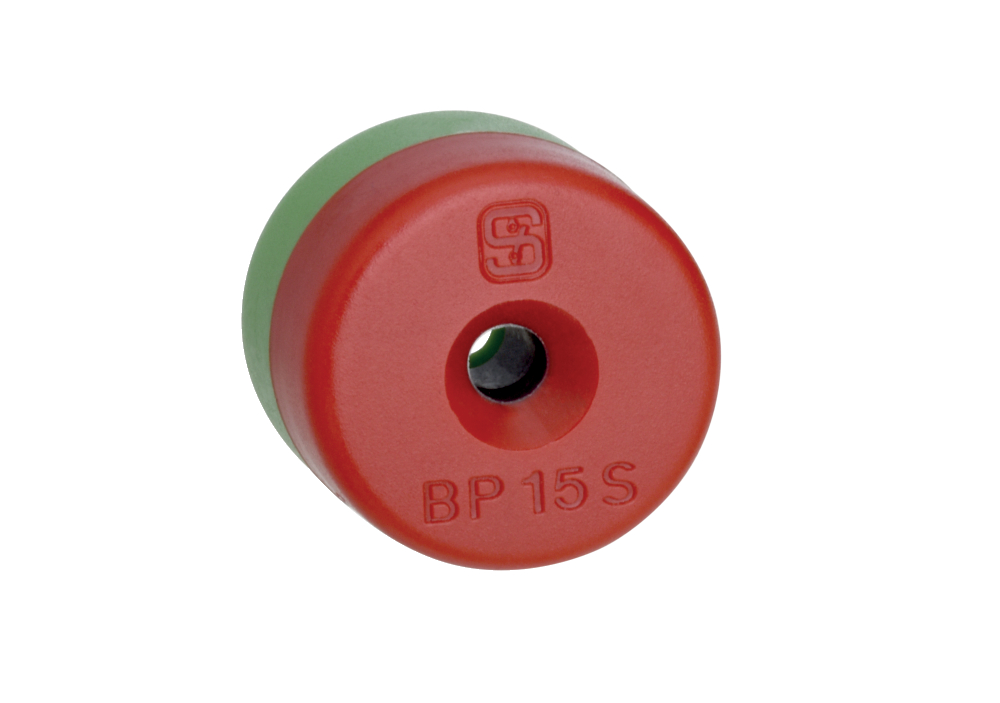

Produktbild (Katalogeinzelphoto )
ID: kbp15f02
| 164,8 kB | .jpg | 352.778 x 248.00300000000001 mm - 1000 x 703 Pixel - 72 dpi
| 15,0 kB | .png | 74.083 x 52.211000000000006 mm - 210 x 148 Pixel - 72 dpi
| 27,5 kB | .jpg | 123.47200000000001 x 86.783 mm - 350 x 246 Pixel - 72 dpi
| 21,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 1,7 MB | .png | 169.333 x 119.126 mm - 2000 x 1407 Pixel - 300 dpi

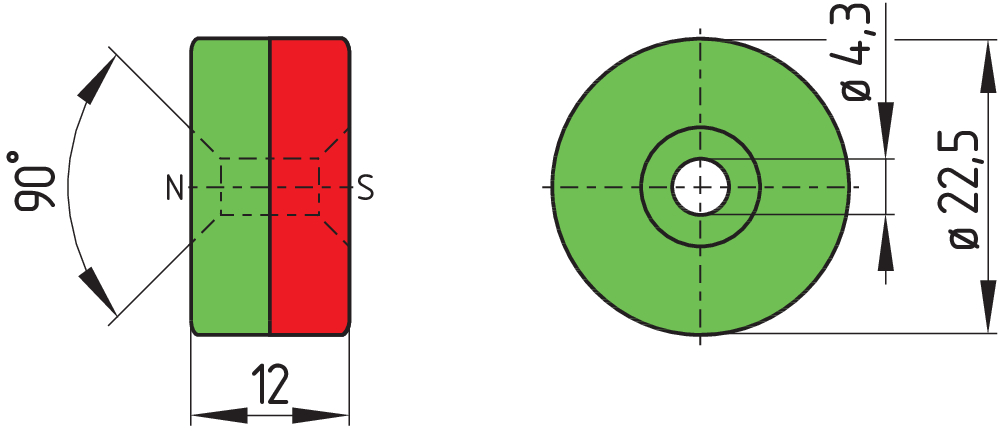

Maßzeichnung Betätiger

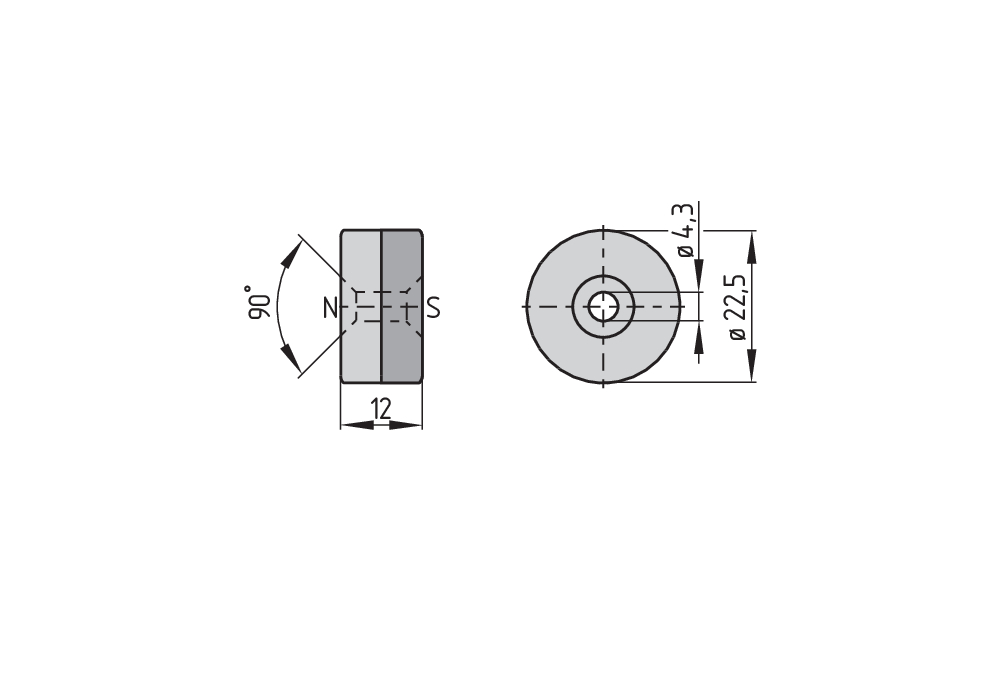

Maßzeichnung Sonstige
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
