BP 15/2
- ungekapselt
- Polarität eingepresst
- mit 18 mm Abstand auf Eisen montierbar
Bestelldaten
| Produkt-Typbezeichnung |
BP 15/2 |
| Artikelnummer (Bestellnummer) |
101060165 |
| EAN (European Article Number) |
4030661521299 |
| eCl@ss Nummer, Version 12.0 |
27-27-40-02 |
| eCl@ss Nummer, Version 11.0 |
27-27-01-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-01-03 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Bruttogewicht |
13 g |
Mechanische Daten - Abmessungen
| Durchmesser des Betätiger |
20 mm |
| Breite des Betätigers |
10 mm |

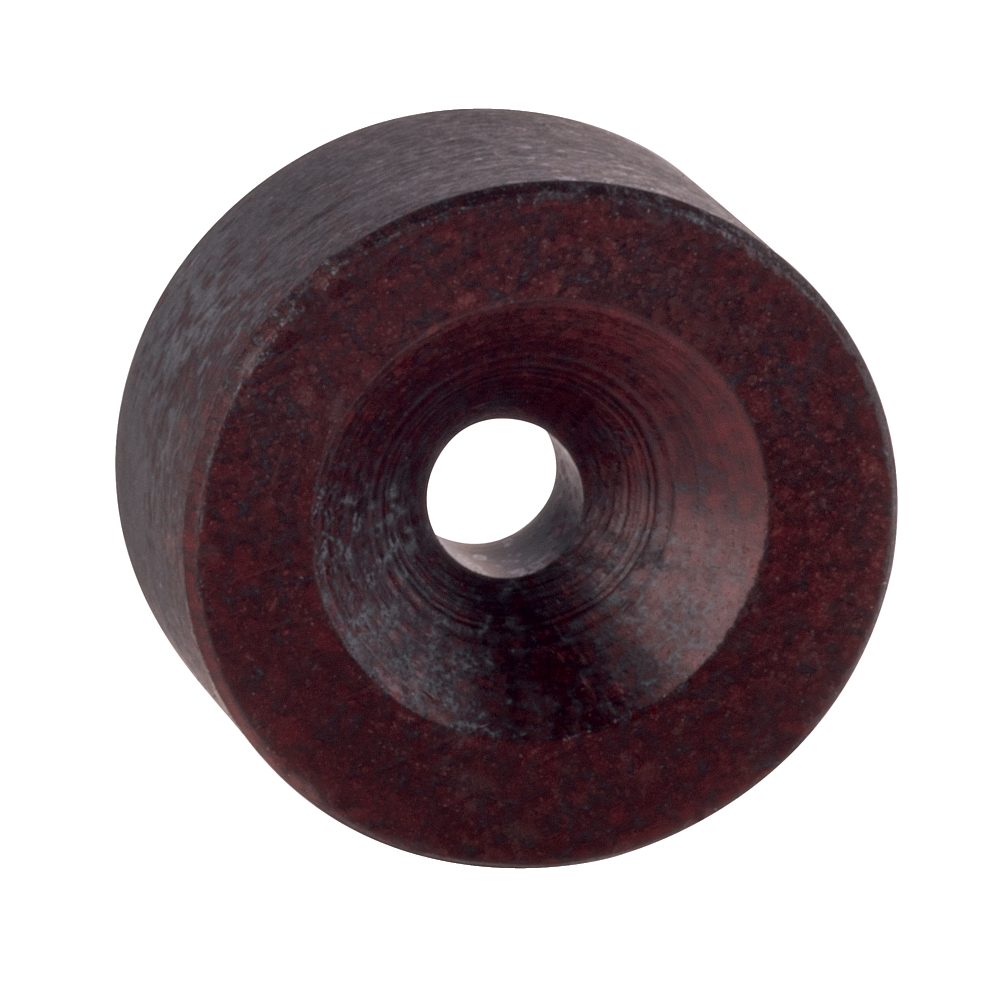

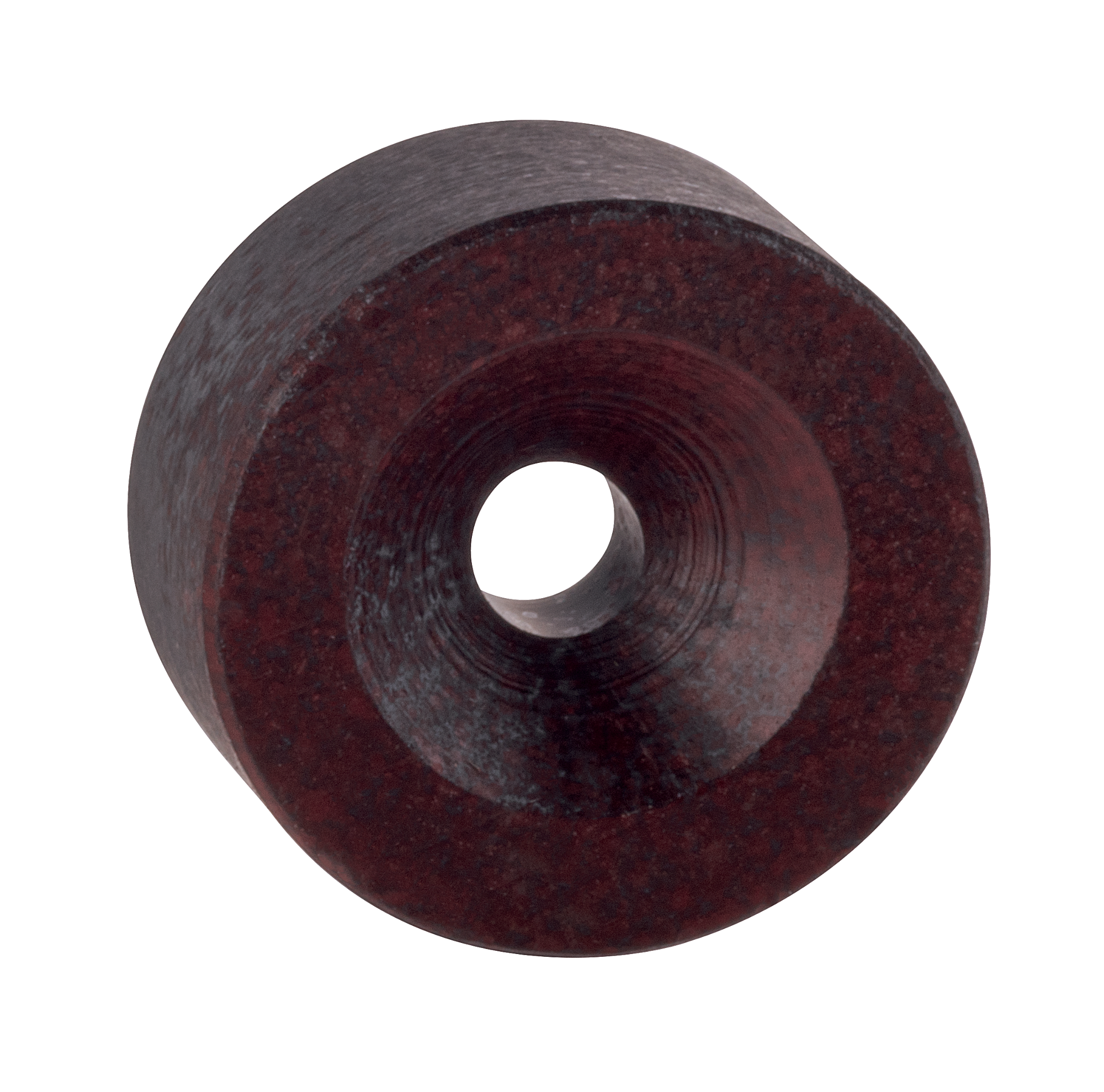

Produktbild (Katalogeinzelphoto )
ID: bp15-2
| 478,6 kB | .jpg | 352.778 x 349.25 mm - 1000 x 990 Pixel - 72 dpi
| 41,0 kB | .png | 74.083 x 73.378 mm - 210 x 208 Pixel - 72 dpi
| 61,8 kB | .jpg | 123.47200000000001 x 122.414 mm - 350 x 347 Pixel - 72 dpi
| 58,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 4,7 MB | .png | 169.333 x 167.555 mm - 2000 x 1979 Pixel - 300 dpi

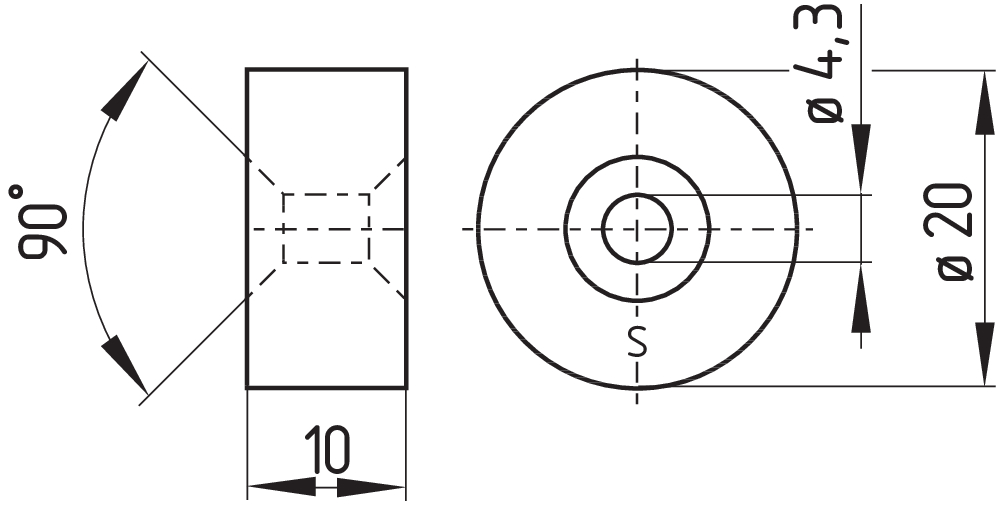

Maßzeichnung Betätiger

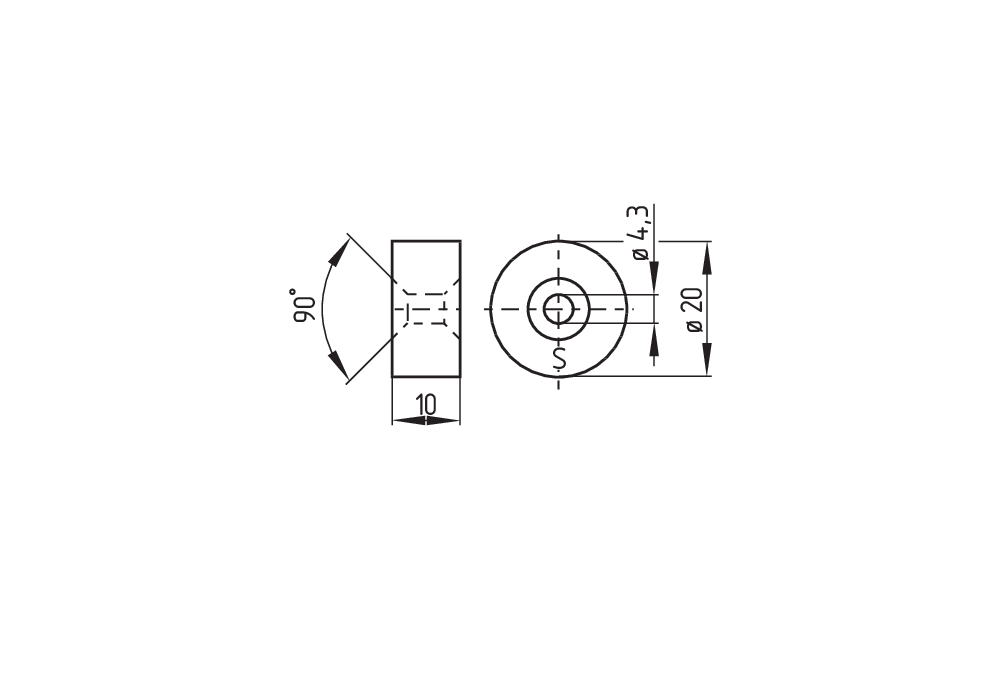

Maßzeichnung Sonstige
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
