IFL 4B-12-10STPK1
| Produkt-Typbezeichnung: IFL (1)-(2)(3)-(4)(5)(6)(7)(8)-(9) |
| (1) | |
| 2 | Schaltabstand 2 mm |
| 4 | Schaltabstand 4 mm |
| B | bedingt bündig einbaubar |
| (2) | |
| 12 | Zylinder, Gewinde M12, Metall |
| 120 | Zylinder, Gewinde M12, Kunststoff |
| (3) | |
| ohne | Standard Bauform |
| M | Miniatur Bauform |
| L | Lange Bauform |
| (4) | |
| 01 | Öffner (NC) |
| 10 | Schließer (NO) |
| 10/01 | Schließer (NO) / Öffner (NC) mit Anschlussraum |
| 11 | Schließer (NO) / Öffner (NC) antivalent |
| (5) | |
| ohne | Kabel |
| ST | Stecker |
| T | Leitung mit Tülle |
| (6) | |
| ohne | Standard Steckerversion |
| 2 | Alternative Steckerversion |
| (7) | |
| N | n-schaltend |
| P | p-schaltend |
| (8) | |
| K | Kurzschlussschutz |
| 1 | getaktet |
| (9) | |
| 2033 | Edelstahlgehäuse |
- Metallgehäuse
- DC 3-Leiter
- Steckverbinder M12
- erhöhter Schaltabstand
- Bauform M12
Bestelldaten
| Produkt-Typbezeichnung |
IFL 4B-12-10STPK1 |
| Artikelnummer (Bestellnummer) |
101106015 |
| EAN (European Article Number) |
4030661048482 |
| eCl@ss Nummer, Version 12.0 |
27-27-40-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-01-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-01-01 |
| ETIM Nummer, Version 7.0 |
EC002714 |
| ETIM Nummer, Version 6.0 |
EC002714 |
Zulassungen - Vorschriften
| Zertifikate |
CCC |
Allgemeine Daten
| Vorschriften |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Gehäusebauform |
Zylinder, Gewinde |
| Einbaubedingungen (mechanisch) |
bedingt bündig einbaubar |

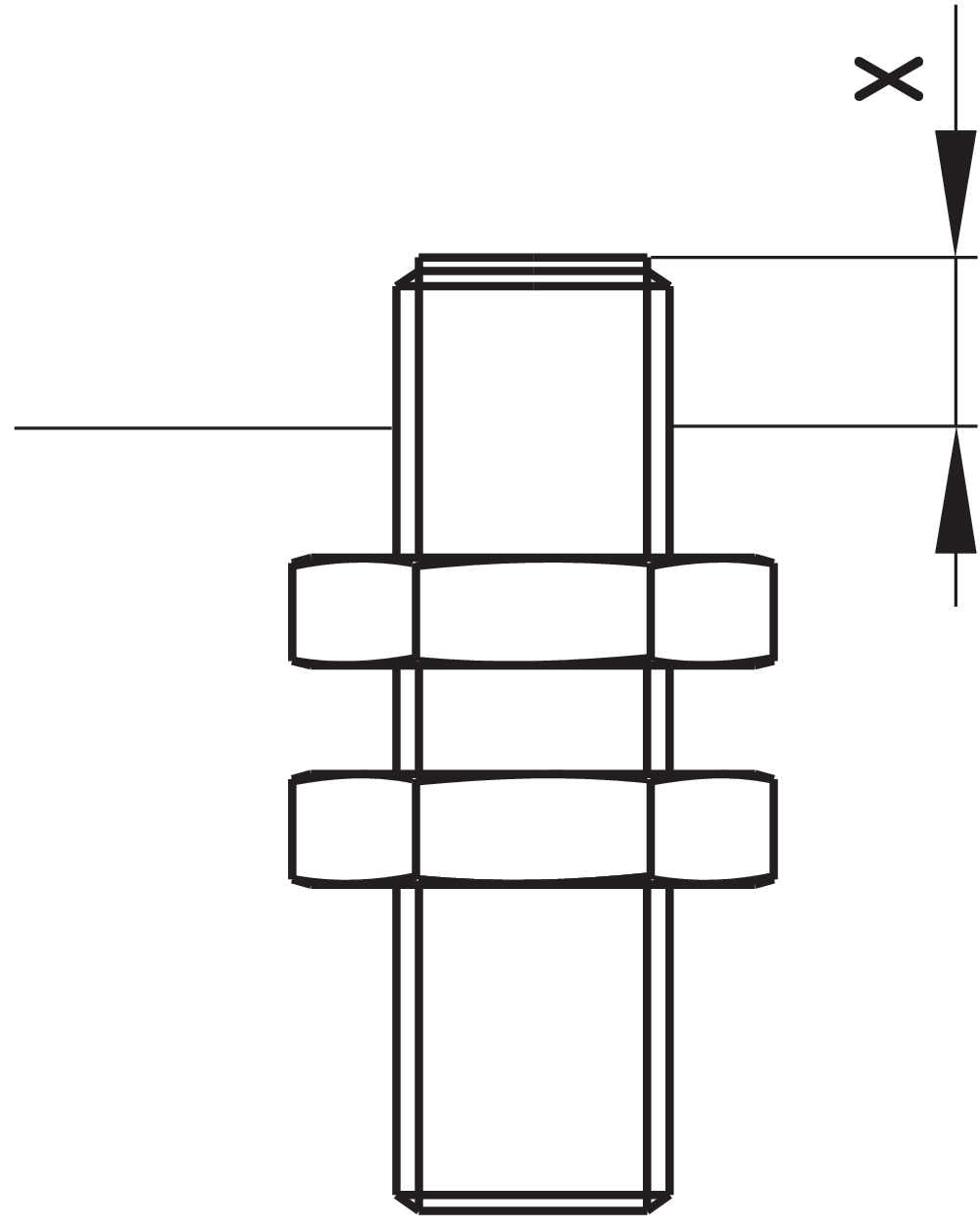

| Hinweis (Einbaubedingung) |
Stahl: x ≥ 2,4 mm Andere Metalle: x ≥ 1,2 mm |
| Werkstoff des Gehäuses |
Messing |
| Werkstoff der Gehäusebeschichtung |
vernickelt |
| Werkstoff der aktiven Flächen |
Kunststoff |
| Werkstoff der Mutter |
Messing, vernickelt |
| Bruttogewicht |
34 g |
Allgemeine Daten - Eigenschaften
| Integrierte Anzeige, Status |
Ja |
| Anzahl der Leitungsadern |
3 |
Mechanische Daten
| Anzugsdrehmoment der Muttern, maximum |
15 Nm |
| Hinweis (Anzugsdrehmoment der Muttern) |
Im Bereich des Schalenkerns: max. 500 Ncm |
Mechanische Daten - Schaltabstände
| Nennnschaltabstand Sn |
4 mm |
| Hinweis (Schaltabstand) |
Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-2 |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
2 m |
| Anschlussart |
Steckverbinder M12 |
Mechanische Daten - Abmessungen
| ISO-Gewinde des Sensors |
M12 |
| Schlüsselweite |
17 SW |
| Länge des Sensors |
61 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-25 ... +70 °C |
| Schwingfestigkeit |
10 … 55 Hz, Amplitude 1 mm |
| Schockfestigkeit |
30 g / 11 ms |
| Schutzklasse |
II |
Elektrische Daten
| Betriebsspannung |
5 ... 40 VDC |
| Art des Spannungsbereichs |
DC |
| Leerlaufstrom I0, typisch |
0,5 mA |
| Bemessungsbetriebsspannung |
5 ... 40 VDC |
| Bemessungsbetriebsstrom |
200 mA |
| Schaltelement |
Schließer (NO) |
| Schutzbeschaltung integriert |
Induktionsschutz Verpolungsschutz Überlastschutz Kurzschlussschutz (getaktet) |
| Schaltfrequenz, circa |
600 Hz |
Elektrische Daten - Digitale Ausgänge
| Spannungsfall Ud, maximum |
1,3 V |
| Strom bei Spannungsfall Ud |
0,2 A |
| Ausführung der Schaltelemente |
p-schaltend |
Zustandsanzeige
| Hinweis (Integrierte Anzeige, Status) |
gelbe LED |
Hinweis
| Hinweis (Allgemein) |
Statt der Muttern kann auch eine Klemmschelle geliefert werden. Statt der Muttern kann auch eine Klemmschelle H12 geliefert werden. |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Konformitätserklärung (EU)
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader

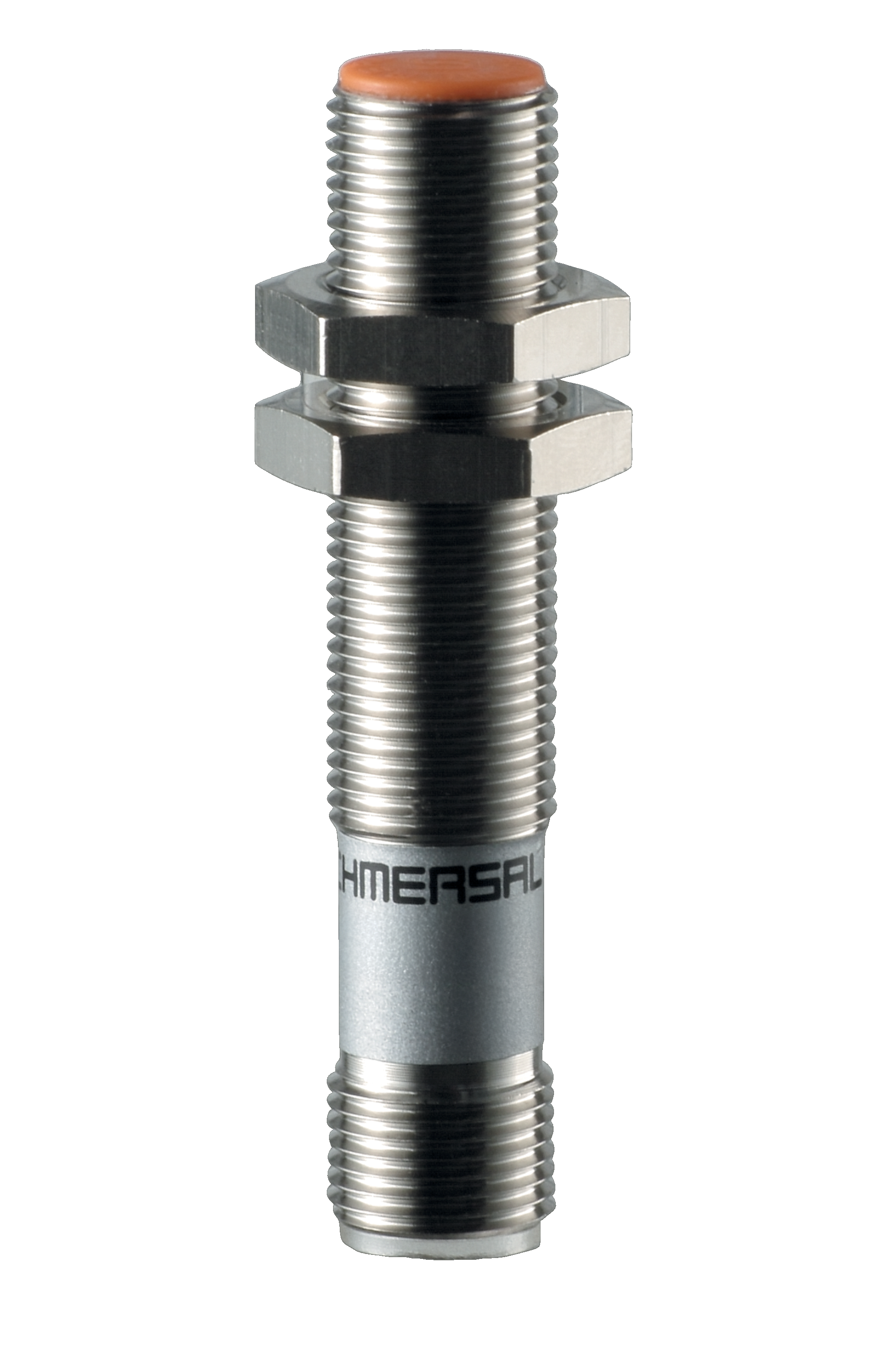

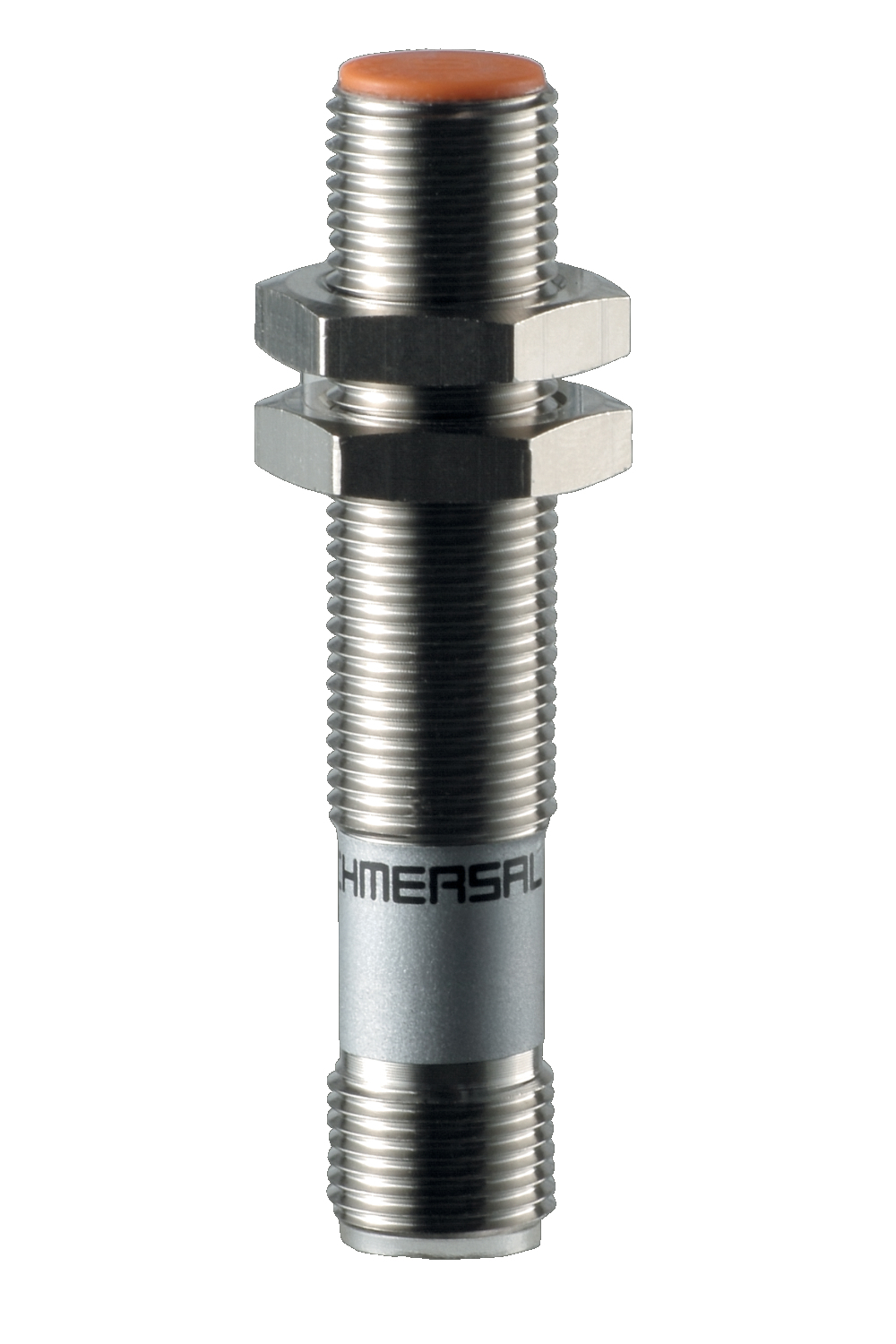

Produktbild (Katalogeinzelphoto )
ID: kifl4f14
| 313,2 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 Pixel - 72 dpi
| 54,0 kB | .png | 74.083 x 111.125 mm - 210 x 315 Pixel - 72 dpi
| 23,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,8 MB | .png | 169.249 x 254 mm - 1999 x 3000 Pixel - 300 dpi
| 24,8 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 Pixel - 72 dpi

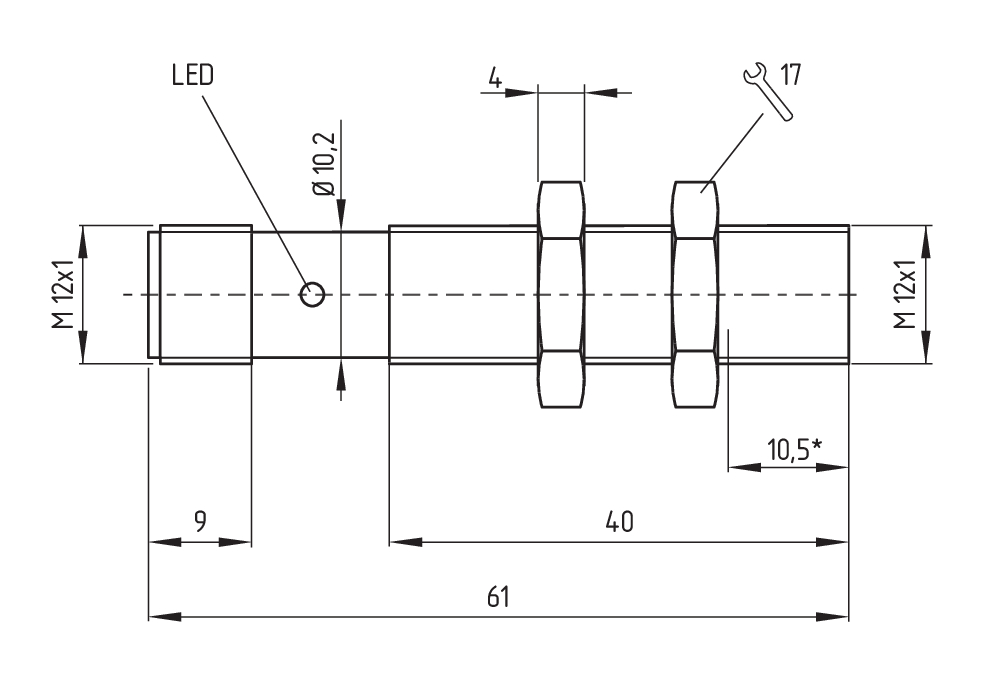

Maßzeichnung Grundgerät
Kontaktbild
| UK Declaration of Conformity | Â ![]() |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | IFL Design: Ø 4, Ø 6,5, Ø 20, Ø 40, M8, M12, M18, M30, 2.., 3.., 6.., R.. |
| Type: | See ordering code |
| Description of the component: | Inductive proximity switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| Â | Electromagnetic Compatibility Regulations | 2016 |
| Â | The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN IEC 60947-5-2:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, January 16, 2023 |
| Â | ![]() |
| Â | Authorised signature Philip Schmersal Managing Director |
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
