EX-BN 20-2RZ-3G/D
| Produkt-Typbezeichnung: EX-BN 20-(1)Z-3G/D |
| (1) | |
| 01 | 1 Öffner (NC) |
| 02 | 2 Öffner (NC) |
| 10 | 1 Schließer (NO) |
| 20 | 2 Schließer (NO) |
| 11 | 1 Öffner (NC) / 1 Schließer (NO) |
| R | 1 Raster |
| 2R | 2 Raster |
| 11R | 2 Raster Öffner (NC) / Schließer (NO) |
- 2 Reedkontakte
- EX-Schutz für die ATEX Zonen 2 und 22
- Aluminiumgehäuse
- 104 mm x 52 mm x 47 mm
- Schaltabstand bis zu 50 mm, abhängig vom Betätigungsmagnet und Ausführung
- berührungslos wirkend
- Schraubanschluss
Bestelldaten
| Produkt-Typbezeichnung |
EX-BN 20-2RZ-3G/D |
| Artikelnummer (Bestellnummer) |
101187222 |
| EAN (European Article Number) |
4030661419046 |
| eCl@ss Nummer, Version 12.0 |
27-27-43-02 |
| eCl@ss Nummer, Version 11.0 |
27-27-01-05 |
| eCl@ss Nummer, Version 9.0 |
27-27-01-05 |
| ETIM Nummer, Version 7.0 |
EC002544 |
| ETIM Nummer, Version 6.0 |
EC002544 |
Zulassungen - Vorschriften
| Zertifikate |
ATEX (Konformitätserklärung) |
Explosionsschutz
| Explosionsschutz: Vorschriften |
EN IEC 60079-0 EN IEC 60079-15 EN 60079-31 |
| Explosionsschutz-Zonen |
2 22 |
| Explosionsschutz-Kategorie |
3G 3D |
| Explosionsschutz-Kennzeichnung |
D II 3G Ex nC IIC T5 Gc X D II 3D Ex tc IIIC T90°C Dc X |
| Herstellererklärung |
ATEX Zone 2 und 22 |
Allgemeine Daten
| Wirkprinzip |
magnetisch |
| Gehäusebauform |
rechteckig |
| Werkstoff des Gehäuses |
Leichtmetall-Druckguss, lackiert |
| Werkstoff der aktiven Flächen |
Metall |
| Bruttogewicht |
335 g |
Allgemeine Daten - Eigenschaften
| Vorspannmagnet |
Ja |
| Anzahl der Rastkontakte |
2 |
Mechanische Daten
| Betätigungsebene |
seitlich |
| Aktive Fläche |
seitlich |
| Betätigungselement |
Magnet |
| Mechanische Lebensdauer, minimum |
1.000.000.000 Schaltspiele |
| Schlagenergie, maximum |
4 J |
| Betätigungsgeschwindigkeit, maximum |
18 m/s |
Mechanische Daten - Schaltabstände
| Schaltabstand Sn |
12 mm … 50 mm |
| Hinweis (Schaltabstand Sn) |
Schaltabstand bis zu 50 mm, abhängig vom Betätigungsmagnet und Ausführung |
| Hinweis (Schaltabstand) |
Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-2 |
| Wiederholgenauigkeit R |
0,3 mm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Klemmbereich der Kabelverschraubung, minimum |
6 mm |
| Klemmbereich der Kabelverschraubung, maximum |
10 mm |
Mechanische Daten - Abmessungen
| Länge des Sensors |
47 mm |
| Breite des Sensors |
104 mm |
| Höhe des Sensors |
52 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-15 ... +70 °C |
| Lager- und Transporttemperatur |
-20 ... +70 °C |
| Schwingfestigkeit |
10 … 55 Hz, Amplitude 1 mm |
| Schockfestigkeit |
30 g / 11 ms |
| Erschütterungsfestigkeit |
50 g, sinusförmige Schwingung |
Elektrische Daten
| Schaltspannung, maximum |
250 VAC |
| Schaltspannung, maximum |
250 VDC |
| Schaltstrom, maximum |
3 A |
| Schaltleistung, maximum |
120 W |
| Schaltleistung, maximum |
120 VA |
| Schaltelement |
Raster |
| Schaltprinzip |
Reedkontakte, berührungslos wirkend |
| Prelldauer, minimum |
0,3 ms |
| Prelldauer, maximum |
0,6 ms |
Lieferumfang
| Lieferumfang |
Der Betätiger ist nicht im Lieferumfang enthalten. Ex-geprüfte Kabelverschraubung |
Zubehör
| Empfehlung (Betätiger) |
2x BP 15/2 BP 20 BP 10 S 2x BP 10 S BP 34 S BP 20 S BP 31 S BP 11 S BP 21 S 2x BP 21 S BP 10 N 2x BP 10 N BP 15 N BP 34 N BP 20 N BP 31 N BP 11 N 2x BP 11 N 2x BP 12 S BP 21 N 2x BP 21 N BE 20 N(S) ST 24VDC BE 20 N(S) 48VDC BP 15/2 |
Hinweis
| Hinweis (Allgemein) |

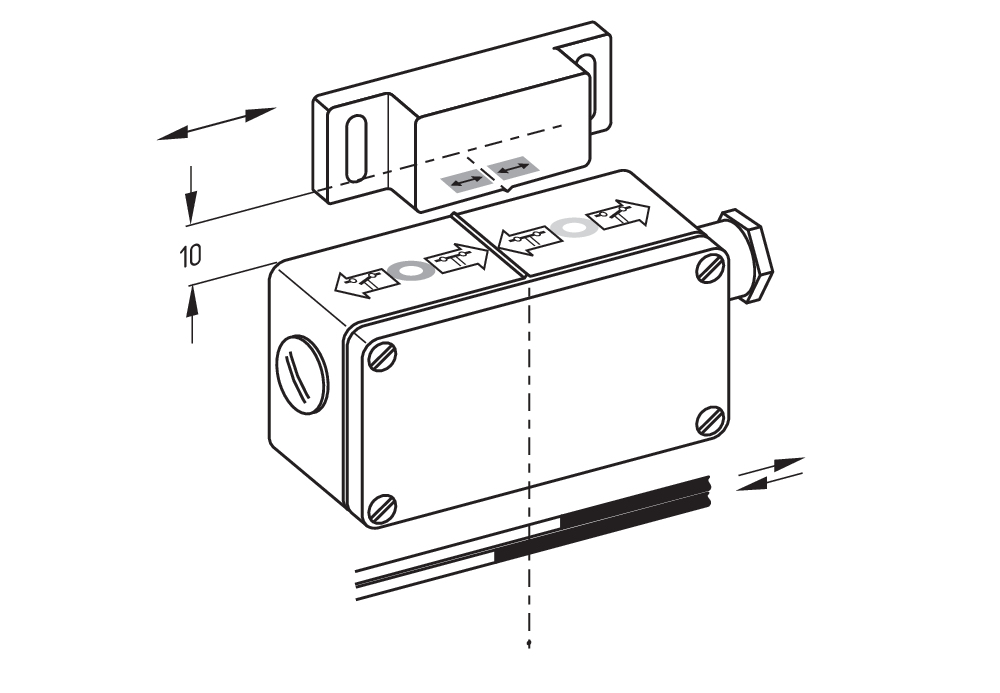

Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten. Bei der Gegenüberstellung von Schalter und Betätigungsmagnet muss die Zuordnung der Farben übereinstimmen: rot (S) auf rot (S) und grün (N) auf grün (N). |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Info
Download der aktuellen Version von Adobe Reader

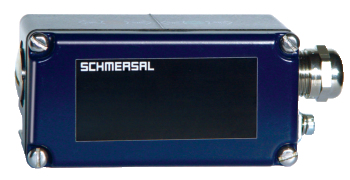

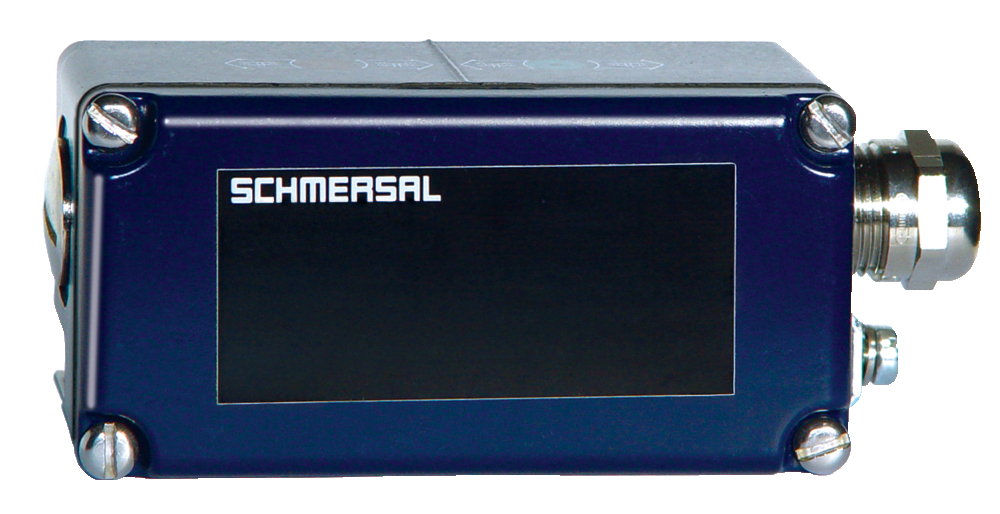

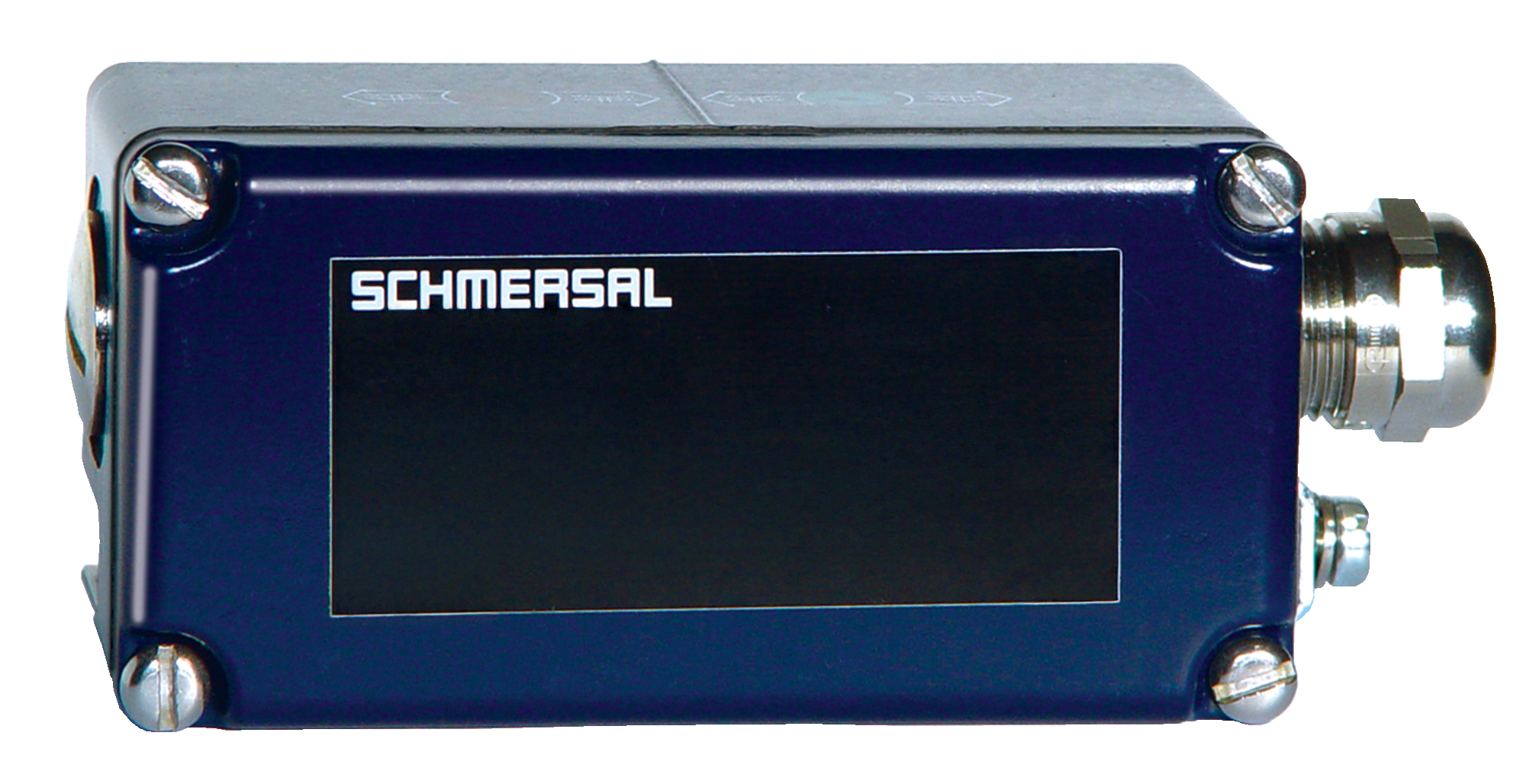

Produktbild (Katalogeinzelphoto )
ID: kexbnf01
| 378,2 kB | .jpg | 352.778 x 181.328 mm - 1000 x 514 Pixel - 72 dpi
| 46,2 kB | .png | 74.083 x 38.1 mm - 210 x 108 Pixel - 72 dpi
| 45,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,4 MB | .png | 200 x 102.8 mm - 2000 x 1028 Pixel - 254 dpi
| 55,0 kB | .jpg | 123.47200000000001 x 63.5 mm - 350 x 180 Pixel - 72 dpi
Maßzeichnung Grundgerät
Kontaktbild
Kennliniendiagramm
| EU-Konformitätserklärung |  ![]() |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | EX-BN 20 |
| Typ: | siehe Typenschlüssel |
| Kennzeichnung: | D II 3G Ex nC IIC T5 Gc X D II 3D Ex tc IIIC T90°C Dc X |
| Beschreibung des Bauteils: | Magnetschalter |
| Einschlägige Richtlinien: | Explosionsschutzrichtlinie (ATEX) | 2014/34/EU |
| Â | RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 |
| Benannte Stelle für die Zertifizierung des QS-Systems nach Anhang IV, 2014/34/EU: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Kenn-Nr.: 0035 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 21. September 2023 |
| Â | ![]() |
|  | Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
