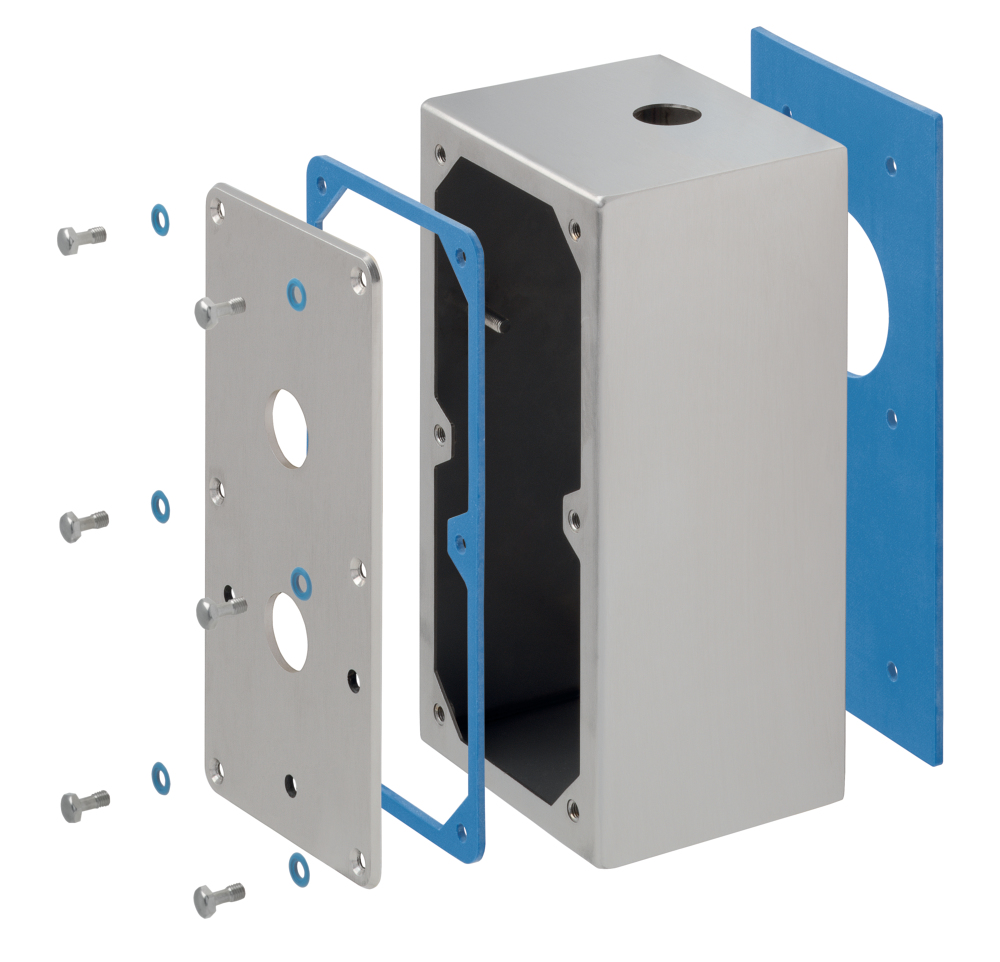

NBGLC32.1/NSK
- Edelstahlgehäuse
- für Anwendungen an Nahrungsmittelmaschinen
- Schutzart IP69K
- Variable Größen mit bis zu fünf Bohrungen für Befehlsgeräte
- Kein zusätzliches Befestigungsmaterial wie z. B. Abstandshalter notwendig, durch Flächendichtung unter dem Gehäuse
Bestelldaten
| Produkt-Typbezeichnung |
NBGLC32.1/NSK |
| Artikelnummer (Bestellnummer) |
103032711 |
| EAN (European Article Number) |
4030661531885 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-05 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-05 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-05 |
| ETIM Nummer, Version 7.0 |
EC000200 |
| ETIM Nummer, Version 6.0 |
EC000200 |
Allgemeine Daten
| Ausführung |
Aufbaugehäuse |
| Werkstoff des Gehäuses |
Edelstahl (V2A) |
| Farbe des Gehäuseunterteils |
silber |
| Farbe der Dichtung |
blau |
| Bruttogewicht |
1.362 g |
Allgemeine Daten - Eigenschaften
| Vorbereitet für Montage eines Schutzkragens |
Ja |
| Anzahl der Befehlsstellen |
2 |
| Anzahl der Kabeldurchführungen |
1 |
Mechanische Daten
| Position der Kabeldurchführung |
stirnseitig |
Mechanische Daten - Anschlusstechnik
| Durchmesser der Kabeldurchführung |
20,3 mm |
Mechanische Daten - Abmessungen
| Breite |
100 mm |
| Tiefe |
195 mm |
Umgebungsbedingungen
| Schutzart |
IP67 IP69K |
| Umgebungstemperatur |
-25 ... +80 °C |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Broschüre
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
ID: knbglf61
| 906,7 kB | .jpg | 352.778 x 613.481 mm - 1000 x 1739 Pixel - 72 dpi
| 56,0 kB | .png | 74.083 x 128.764 mm - 210 x 365 Pixel - 72 dpi
| 29,0 kB | .jpg | 70.908 x 123.47200000000001 mm - 201 x 350 Pixel - 72 dpi
| 24,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 10,5 MB | .png | 169.333 x 294.555 mm - 2000 x 3479 Pixel - 300 dpi
Maßzeichnung Grundgerät
Maßzeichnung Grundgerät
Maßzeichnung Grundgerät
101184688 NSK/V4A
- Für Drucktaster und Leuchtdrucktaster geeignet
- hygienegerechtes Design
- Schutzart IP69K
- Einbaudurchmesser Ø 22,3 mm
101183505 NSK/V4A/GB
- Für Drucktaster und Leuchtdrucktaster geeignet
- hygienegerechtes Design
- Schutzart IP69K
- Einbaudurchmesser Ø 22,3 mm
101165978 NDP-65
- NOT-HALT-Schild Aufkleber 65 mm
- hygienegerechtes Design
- Schutzart IP69K
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | NBG..., NBGLC..., EBG....O, MBG(H)..., MBG(H)AC..., MBK..., MBKAC..., KG... |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Leergehäuse / Individuell bestücktes Aufbaugehäuse |
| Einschlägige Richtlinien: | Maschinenrichtlinie 1) | 2006/42/EG |
| Niederspannungsrichtlinie 2) | 2014/35/EU | |
| EMV-Richtlinie 3) | 2014/30/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Anbringung der CE-Kennzeichnung: | 1) für Sicherheitsbauteile, die auf dem Typenschild mit „Safety component“ gekennzeichnet sind 2) für Schaltgeräte ohne Sicherheitsfunktion 3) bei eingebauten Leuchtelementen und / oder Spannungsgebern |
| Angewandte Normen: | EN IEC 60947-5-1:2025 EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017*) EN ISO 13850:2015*) *) bei eingebauten NOT-HALT Geräten |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 17. November 2025 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 10:14
