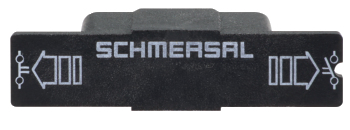

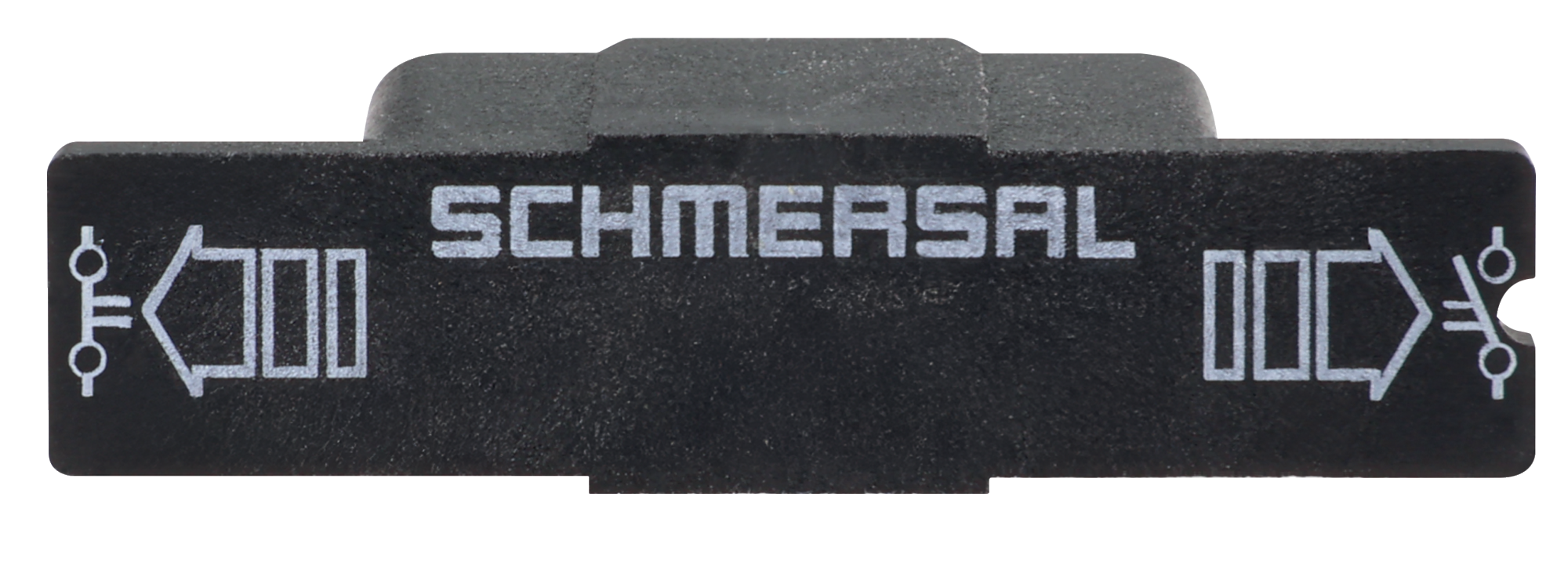

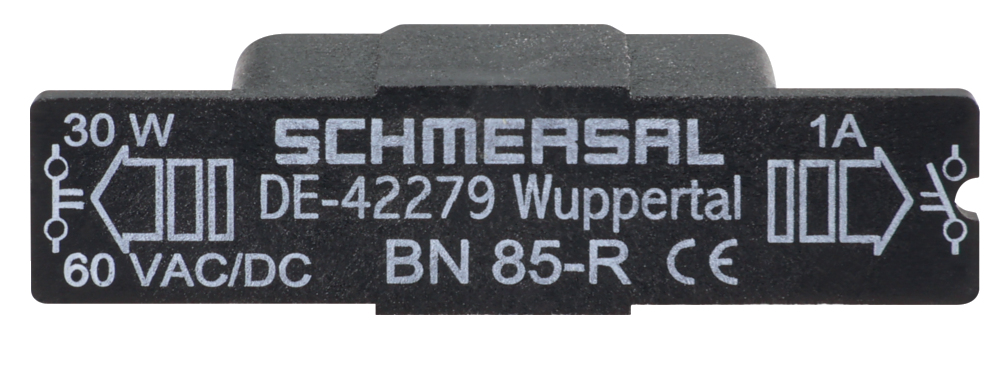

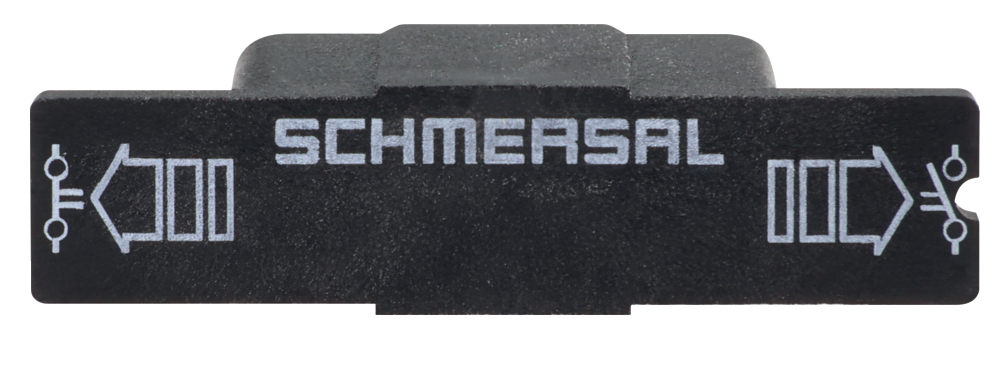

BN 85-RE (VERPACKT)

Artikelnummer: 101090528
BN 85-RE (VERPACKT)

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • berührungslos wirkend
  • 1 Reedkontakt
  • hohe Lebensdauer
  • Schaltabstand bis zu 40 mm, abhängig vom Betätigungsmagnet und Ausführung
  • 40 mm x 35 mm x 16,5 mm
  • Kunststoffgehäuse
  • Reedkontakt einclipsbar, Vorortmontage

Bestelldaten

Produkt-Typbezeichnung

BN 85-RE (VERPACKT)
Artikelnummer (Bestellnummer)

101090528
EAN (European Article Number)

4030661100098
eCl@ss Nummer, Version 12.0

27-27-43-02
eCl@ss Nummer, Version 11.0

27-27-01-05
eCl@ss Nummer, Version 9.0

27-27-01-05
ETIM Nummer, Version 7.0

EC002544
ETIM Nummer, Version 6.0

EC002544

Allgemeine Daten

Wirkprinzip

magnetisch
Ausführung

Reedkontakteinsatz
Gehäusebauform

Quader
Werkstoff des Gehäuses

Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht

3 g

Allgemeine Daten - Eigenschaften

Rastung

Ja
Verwendbar für Aufzüge

Ja
Anzahl der Rastkontakte

1

Mechanische Daten

Aktive Fläche

vorderseitig
Mechanische Lebensdauer, minimum

1.000.000.000 Schaltspiele
Betätigungsrichtung

Längsrichtung
Betätigungsgeschwindigkeit, maximum

18 m/s

Mechanische Daten - Schaltabstände

Schaltabstand Sn

2 mm … 40 mm

BP 6S = 2 … 12 mm

BP 8S = 2 … 10 mm

BP 10S = 5 … 20 mm

2 x BP 10S = 6 … 27 mm

BP 15S = 5 … 22 mm

2 x BP 15S = 7 … 28 mm

BP 34S = 10 … 40 mm

BP 20S = 3 ... 28 mm

BP 31S = 4 ... 30 mm

BP 11S = 4 ... 23 mm

BP 12S = 5 ... 27 mm
Hinweis (Schaltabstand Sn)

Schaltabstand bis zu 40 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
Hinweis (Schaltabstand)

Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-2

Mechanische Daten - Abmessungen

Länge des Sensors

16,5 mm
Breite des Sensors

40 mm
Höhe des Sensors

35 mm

Umgebungsbedingungen

Schutzart

IP40
Umgebungstemperatur

+0 ... +75 °C
Schockfestigkeit

60 g, sinusförmige Schwingung
Erschütterungsfestigkeit

60 g, sinusförmige Schwingung

Elektrische Daten

Schaltspannung, maximum

60 VAC
Schaltspannung, maximum

60 VDC
Schaltstrom, maximum

1 A
Schaltleistung, maximum

30 W
Schaltleistung, maximum

30 VA
Hinweis (Schaltelement)

Reedkontakteinsatz steckbar
Schaltprinzip

Reedkontakte, berührungslos wirkend

Rastend
Prelldauer, maximum

0,2 ms
Maximale Umschaltzeit Schließen (NO)

2 ms
Maximale Umschaltzeit Öffnen (NC)

0,07 ms

Lieferumfang

Lieferumfang

Der Anschlusssockel ist nicht im Lieferumfang enthalten.

Zubehör

Empfehlung (Betätiger)

BP 10 S

2x BP 10 S

BP 15 S

BP 34 S

BP 20 S

BP 31 S

BP 11 S

BP 12 S

BP 6 S

BP 8 S

2 x BP 15 S
Empfehlung (Betätiger, Aufzugtechnik)

BP 10

BP 6

2 x BP 15

2 x BP 10

BP 15

BP 34

Hinweis

Hinweis (Allgemein)

Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.

Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 15.04.2026, 10:14
