BETAETIGER AZ/AZM 415-B4PS
BETAETIGER AZ/AZM 415-B4PS
Downloads
- für Schiebetüren
- mit Bügelgriff und Kugelrastung
Bestelldaten
| Produkt-Typbezeichnung |
BETAETIGER AZ/AZM 415-B4PS |
| Artikelnummer (Bestellnummer) |
101142540 |
| EAN (European Article Number) |
4030661282992 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Werkstoff des Betätigers |
Messing |
| Bruttogewicht |
605 g |
Mechanische Daten
| Betätiger |
gerade |
| Abscherkraft |
12.500 N |
Mechanische Daten - Abmessungen
| Länge des Betätigers |
237 mm |
| Breite des Betätigers |
60 mm |
| Höhe des Betätigers |
69,5 mm |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Download der aktuellen Version von Adobe Reader

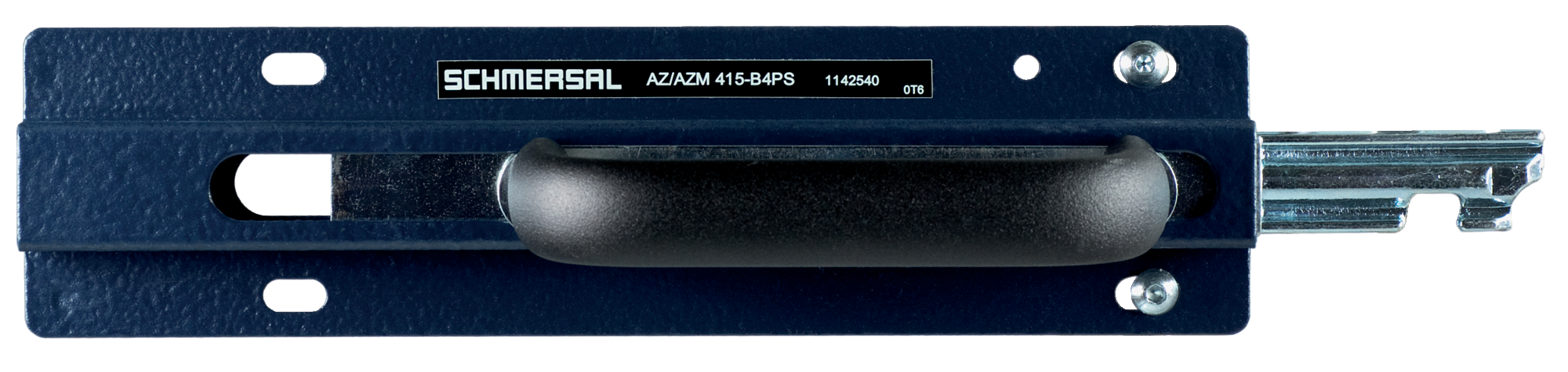

Produktbild (Katalogeinzelphoto )
ID: kb4psf01
| 199,1 kB | .jpg | 352.778 x 83.608 mm - 1000 x 237 Pixel - 72 dpi
| 14,4 kB | .png | 74.083 x 17.639 mm - 210 x 50 Pixel - 72 dpi
| 26,2 kB | .jpg | 123.47200000000001 x 29.281000000000002 mm - 350 x 83 Pixel - 72 dpi
| 20,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 1,4 MB | .png | 200 x 47.5 mm - 2000 x 475 Pixel - 254 dpi

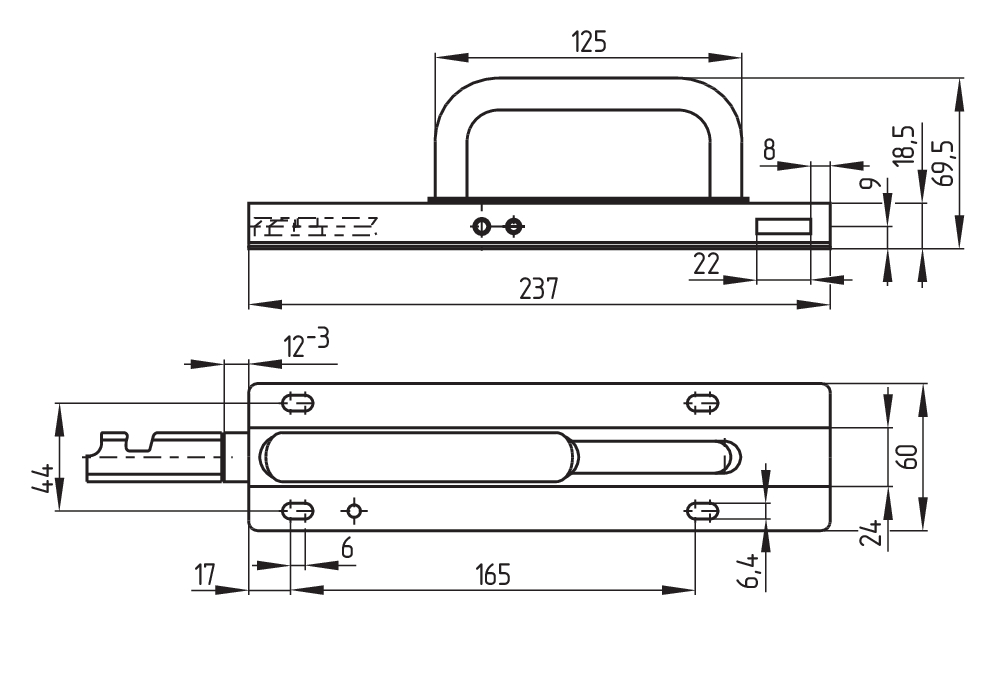

Maßzeichnung Betätiger
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
