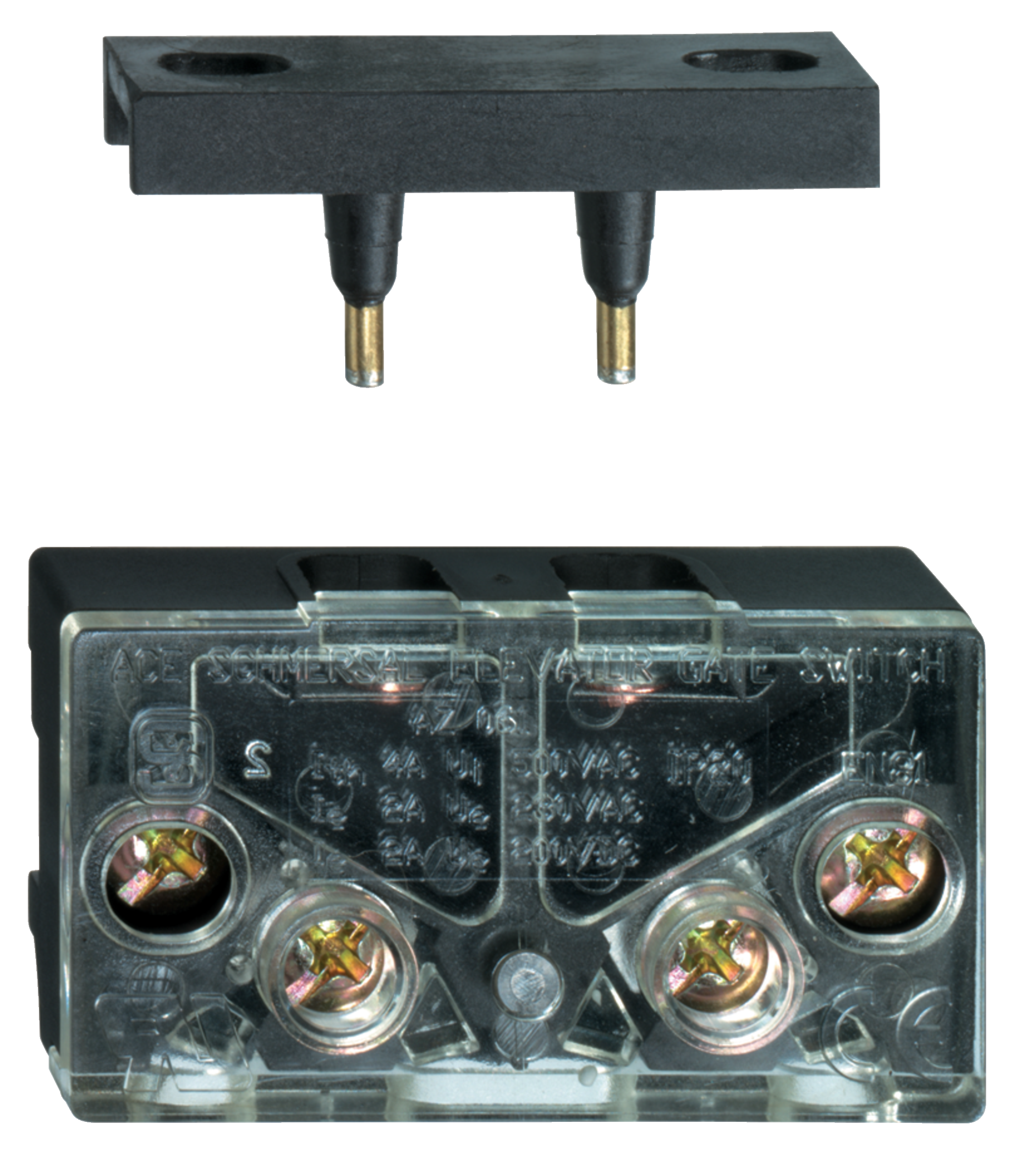

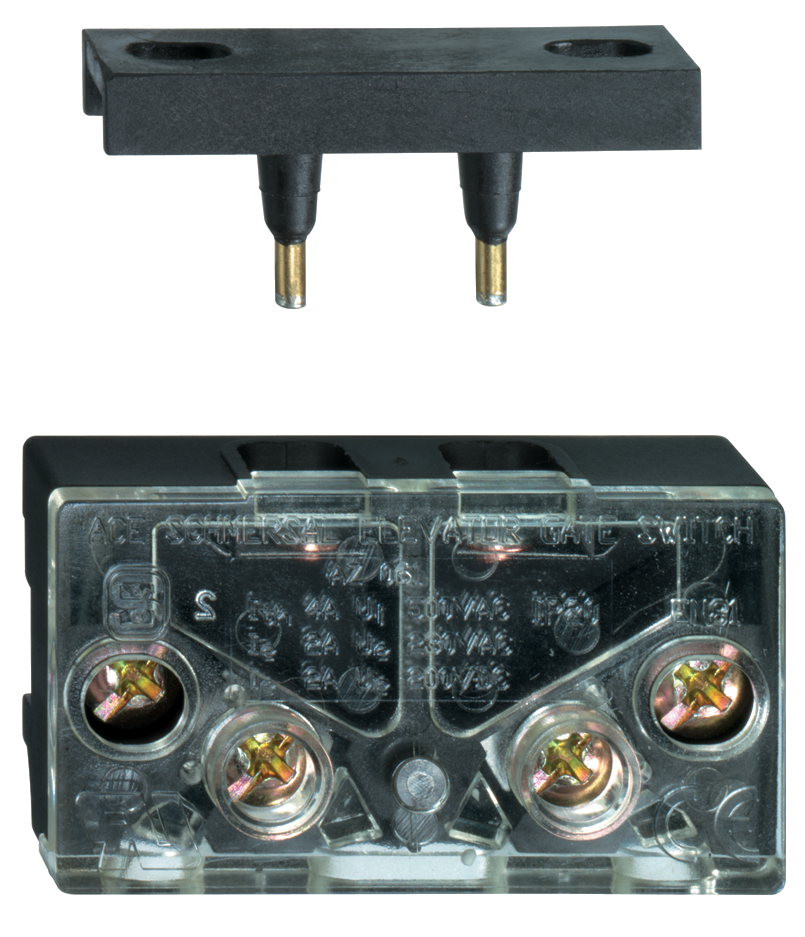

AZ 061 K 3824

Artikelnummer: 153003881
AZ 061 K 3824

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • 1 Betätigungsebene
  • ohne Kabelkanal
  • Kunststoffgehäuse
  • Kontaktstifte in Betätigerbrücke
  • transparenter Deckel
  • Selbstreinigung durch Reibbewegung der Kontaktbrücke
  • Schutzart IP20
  • zweifach unterbrechender Schalter
  • Befestigungsschrauben M4 Pozidriv selbstformend, unverlierbar

Bestelldaten

Produkt-Typbezeichnung

AZ 061 K 3824
Artikelnummer (Bestellnummer)

153003881
eCl@ss Nummer, Version 12.0

27-27-06-10
eCl@ss Nummer, Version 11.0

27-27-06-10
eCl@ss Nummer, Version 9.0

27-27-06-10
ETIM Nummer, Version 7.0

EC002592
ETIM Nummer, Version 6.0

EC002592

Zulassungen - Vorschriften

Zertifikate

TÜV

cULus

Allgemeine Daten

Vorschriften

ASME-A15.5

CAN/CSA-B44.1

EN 81-20

EN 81-50
Werkstoff des Gehäuses

glasfaserverstärktes Ultramid, selbstverlöschend
Werkstoff des Gehäusedeckels

glasfaserverstärktes Ultramid, selbstverlöschend
Bruttogewicht

24 g

Allgemeine Daten - Eigenschaften

Verwendbar für Aufzüge

Ja
Anzahl der Sicherheitskontakte

1

Mechanische Daten

Betätigungsebene

1
Mechanische Lebensdauer, minimum

10.000.000 Schaltspiele
Betätigungshub

7 mm
Betätigungskraft

1,6 N
Befestigung

Rundlöcher

Mechanische Daten - Anschlusstechnik

Leitungseinführung

2 x Einzeladereinführung mit Anschlusstrichter
Hinweis (Leitungseinführung)

Ohne Kabelkanal
Anschlussart

Schraubanschluss M20 x 1.5
Anzugsmoment des elektrischen Anschlusses, maximum

1,2 Nm
Hinweis

M4 Schlitzkombischrauben, ähnlich DIN 7984, mit selbstöffnenden Klemmplatten

Mechanische Daten - Abmessungen

Breite

50 mm
Höhe

27 mm
Tiefe

16 mm

Umgebungsbedingungen

Schutzart

IP20
Umgebungstemperatur

-30 ... +70 °C
Relative Feuchtigkeit, maximum

95 %
Hinweis (Relative Feuchtigkeit)

nicht kondensierend

Umgebungsbedingungen - Isolationskennwerte

Bemessungsisolationsspannung Ui

500 V

Elektrische Daten

Thermischer Dauerstrom

4 A
Spannung, Gebrauchskategorie AC-15

230 VAC
Strom, Gebrauchskategorie AC-15

2 A
Spannung, Gebrauchskategorie DC-13

200 VDC
Strom, Gebrauchskategorie DC-13

2 A
Schaltelement

Öffner (NC)
Schaltprinzip

Druckkontakt mit Reibung
Werkstoff der Kontakte, elektrisch

Cu-Nieten mit Silberauflage

Lieferumfang

Lieferumfang

Der Betätiger ist nicht im Lieferumfang enthalten.
