SZ201-1
SZ201-1
Downloads
- Geeignet für Montage innerhalb und außerhalb des Gefahrenbereiches
- zum Schutz gegen versehentliches Schließen, z.B. bei Montagearbeiten
- für unübersichtliche Anlagen
- verhindert Betätigung des Schalters
- Sperrzange mit 6 Bohrungen
Bestelldaten
| Produkt-Typbezeichnung |
SZ201-1 |
| Artikelnummer (Bestellnummer) |
103051655 |
| EAN (European Article Number) |
4030661630519 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-92 |
| ETIM Nummer, Version 7.0 |
EC002594 |
| ETIM Nummer, Version 6.0 |
EC002594 |
Allgemeine Daten
| Werkstoff des Bedienteils |
Metall, pulverbeschichtet |
| Farbe des Bedienteils |
rot |
| Bruttogewicht |
148 g |
| Werkstoff des Halters |
Kunststoff, glasfaserverstärkter Thermoplast |
| Farbe des Halters |
schwarz |
Mechanische Daten - Abmessungen
| Länge |
107 mm |
| Breite |
85 mm |
| Höhe |
3,5 mm |
| Durchmesser Loch |
10 mm |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Download der aktuellen Version von Adobe Reader

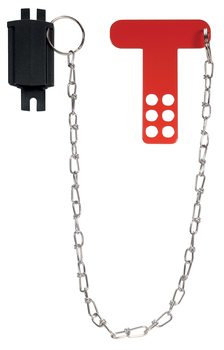

Produktbild (Katalogeinzelphoto )
ID: ksz20f03
| 280,5 kB | .jpg | 352.778 x 552.097 mm - 1000 x 1565 Pixel - 72 dpi
| 43,3 kB | .png | 74.083 x 115.711 mm - 210 x 328 Pixel - 72 dpi
| 16,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,2 MB | .png | 169.333 x 265.007 mm - 2000 x 3130 Pixel - 300 dpi
| 29,4 kB | .jpg | 79.022 x 123.47200000000001 mm - 224 x 350 Pixel - 72 dpi

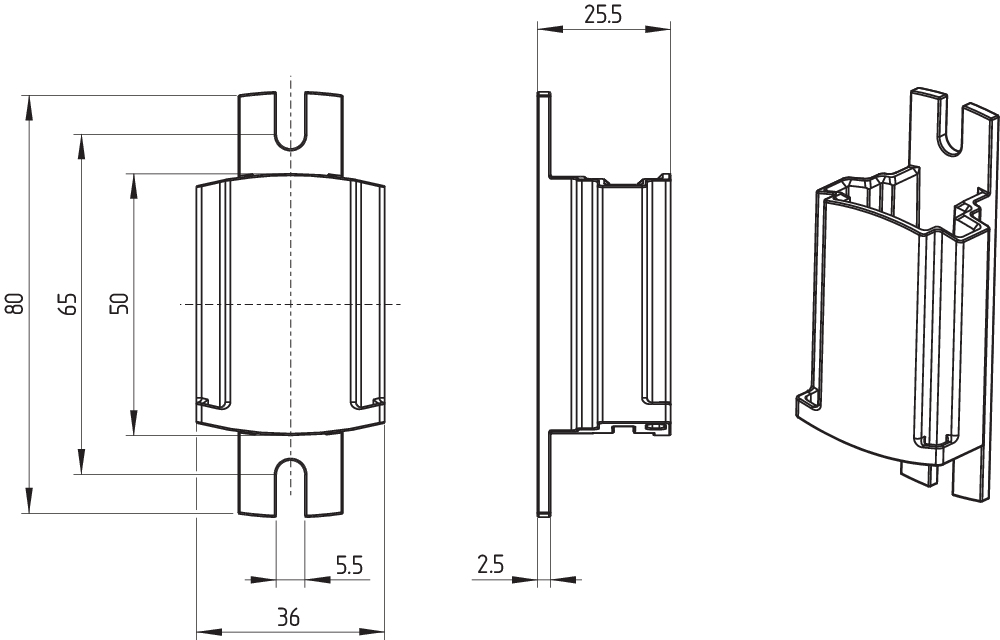

Maßzeichnung Sonstige

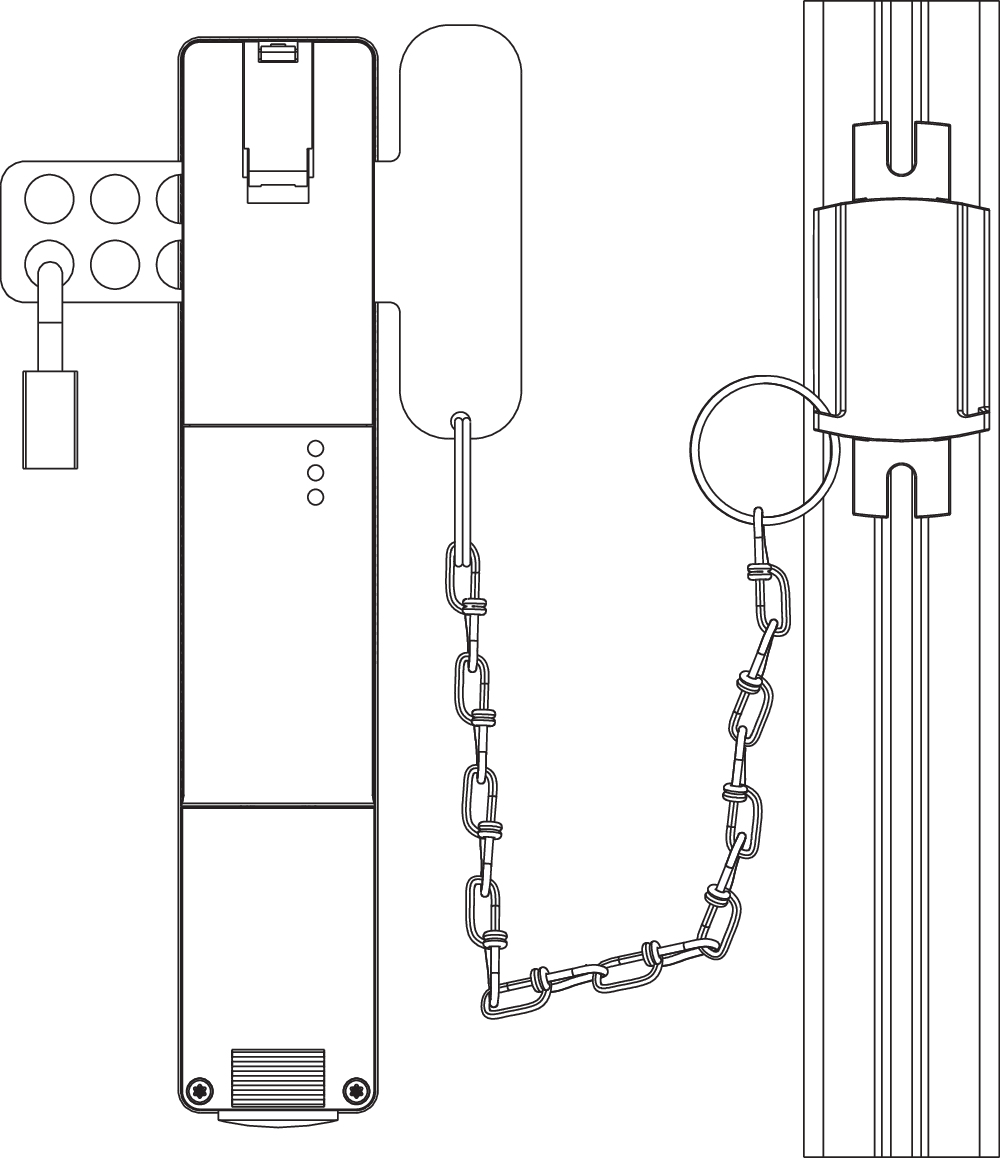

Anwendungsbeispiel Illustration Produkt

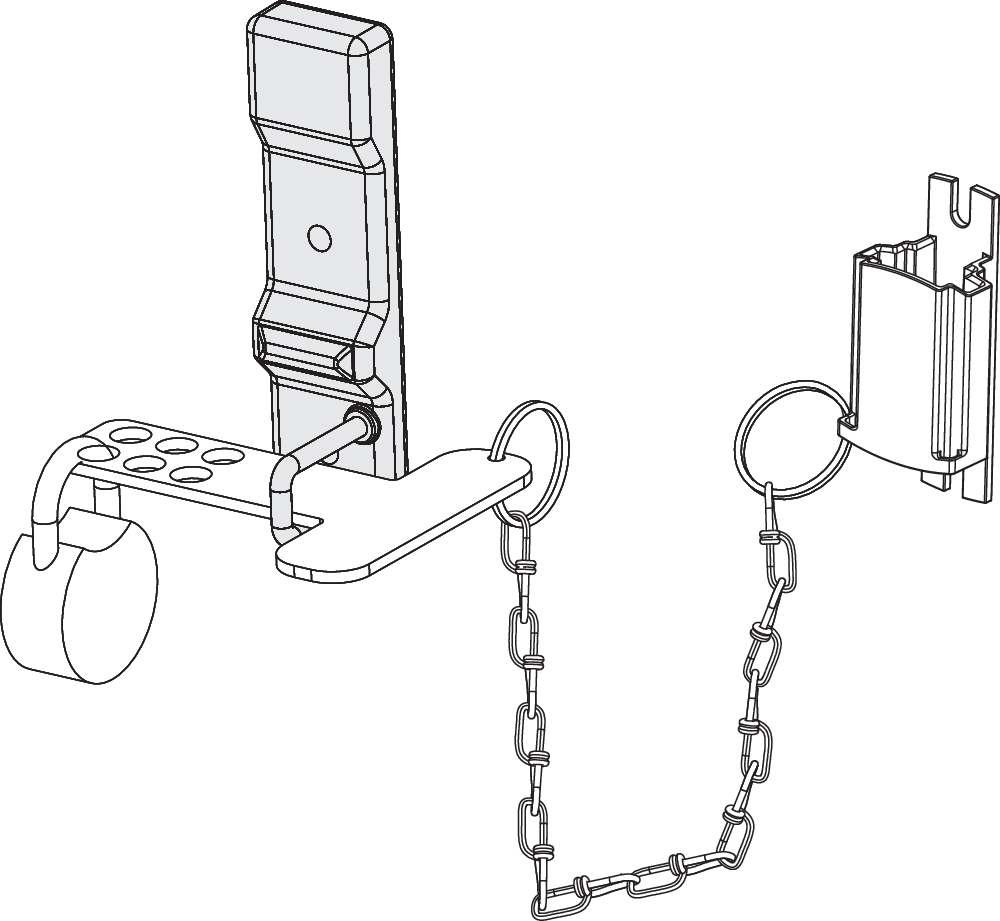

Anwendungsbeispiel Illustration Produkt
