NK-S-42-2ST8-2
NK-S-42-2ST8-2
Downloads
- Einbaudurchmesser Ø 22,3 mm
- Befestigung Rändelmutter
- bis 6 mm Frontplattendicke
- für Nahrungsmittelbereich geeignet
Bestelldaten
| Produkt-Typbezeichnung |
NK-S-42-2ST8-2 |
| Artikelnummer (Bestellnummer) |
103013353 |
| EAN (European Article Number) |
4030661490465 |
| eCl@ss Nummer, Version 12.0 |
27-37-14-04 |
| eCl@ss Nummer, Version 11.0 |
27-37-14-04 |
| eCl@ss Nummer, Version 9.0 |
27-37-14-04 |
| ETIM Nummer, Version 7.0 |
EC000632 |
| ETIM Nummer, Version 6.0 |
EC000632 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Einbaubedingungen (mechanisch) |
beliebig |
| Werkstoff des Bedienteils |
Kunststoff |
| Werkstoff des Frontring |
Kunststoff |
| Werkstoff des Dichtungsbalges |
Silikon |
| Materialstärke des Dichtungsbalges |
1,5 mm |
| Farbe des Frontringes |
schwarz |
| Farbe des Dichtungsbalges |
blau |
| Bruttogewicht |
40 g |
Allgemeine Daten - Eigenschaften
| Rückzug in Nullstellung |
Nein |
| Dichtelement, zusätzlich |
Ja |
| Außenanwendungen |
Ja |
| Sicherheitsfunktionen |
Nein |
| Anzahl der Richtungen |
4 |
| Hinweis (Taststellungen) |
Position A, B, C, D |
| Anzahl der mechanischen Anschlüsse |
2 |
| Anzahl der Schaltstellungen |
4 |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Mechanische Lebensdauer, Taststellung (je Stellung) |
500.000 Schaltspiele |
| Schaltwinkel |
20 ° |
| Betätigungskraft, circa |
11 N |
| Befestigung |
Zentralmutter SW41 |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
2 x Einbaustecker M12, 8-polig, A-Codierung |
Mechanische Daten - Abmessungen
| Einbautiefe |
30 mm |
| Hinweis (Einbautiefe) |
Zuzüglich Steckverbinder |
| Länge des Betätigers |
85 mm |
| Einbaudurchmesser |
22,3 mm |
| Dicke der Frontplatte, minimum |
1,5 mm |
| Dicke der Frontplatte, maximum |
6 mm |
| Durchmesser für den Einbau gemäß EN 60947-1 |
22.3 + 0.4 mm |
| Rastermaß |
90 x 90 mm |
Umgebungsbedingungen
| Schutzart des Kontaktelementes |
IP67 |
| Schutzart der Frontplatte |
IP67 IP69 |
| Umgebungstemperatur |
-40 ... +80 °C |
| Schockfestigkeit |
30 g / 11 ms |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
30 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
0,5 kV |
| Verschmutzungsgrad |
2 |
Elektrische Daten
| Bemessungsbetriebsstrom |
300 mA |
| Spannung, Gebrauchskategorie DC-12 |
30 VDC |
| Strom, Gebrauchskategorie DC-12 |
0,3 A |
| Schaltleistung, maximum |
7,2 W |
| Schaltprinzip |
Reedkontakte, berührungslos wirkend |
| Maximale Schalthäufigkeit |
1.200 /h |
| Schaltelement |
schaltend |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Herstellererklärung KAS
Konformitätserklärung (EU)
UKCA Konformitätserklärung
UL-Zertifikat
Broschüre
Fachaufsatz
Download der aktuellen Version von Adobe Reader

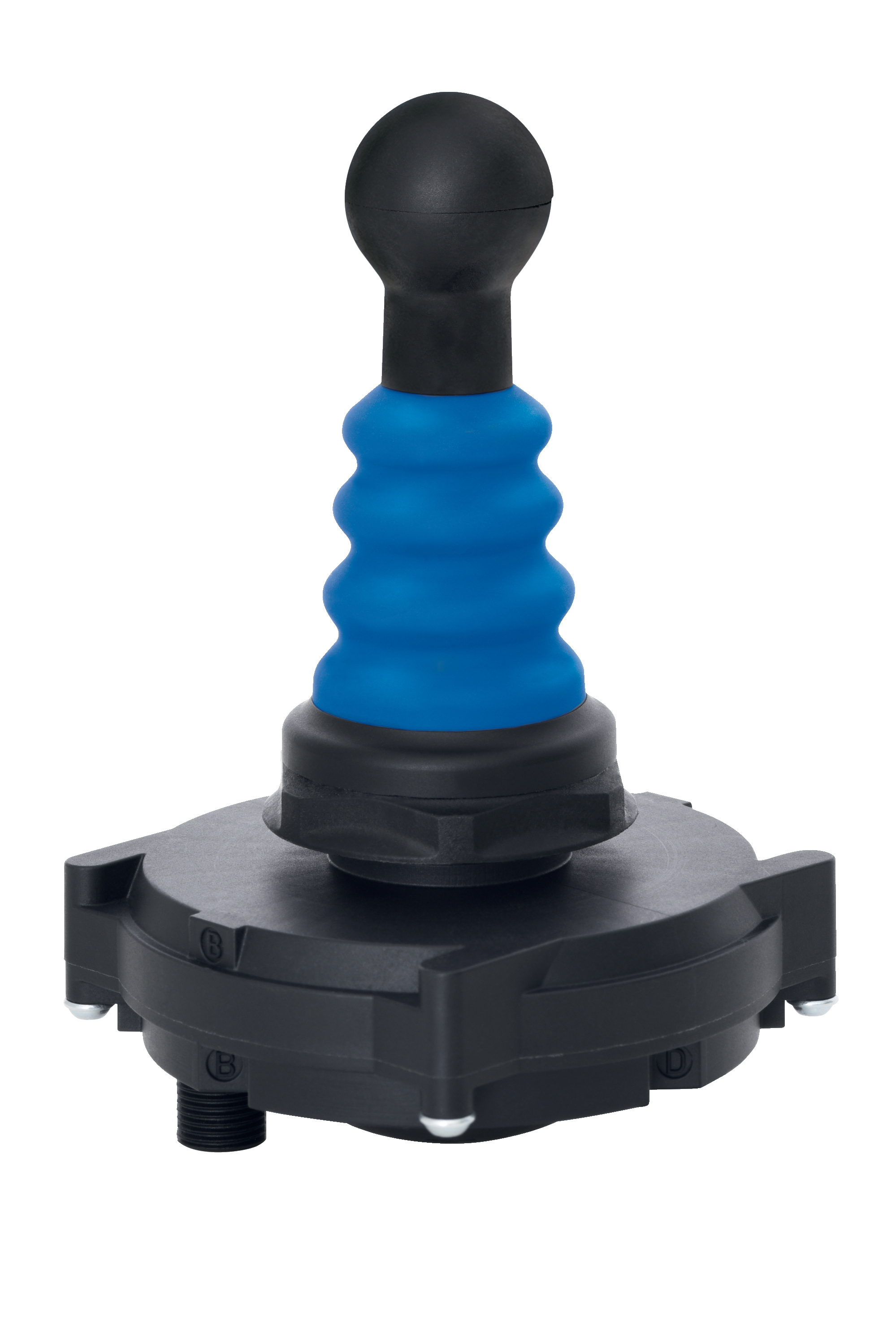

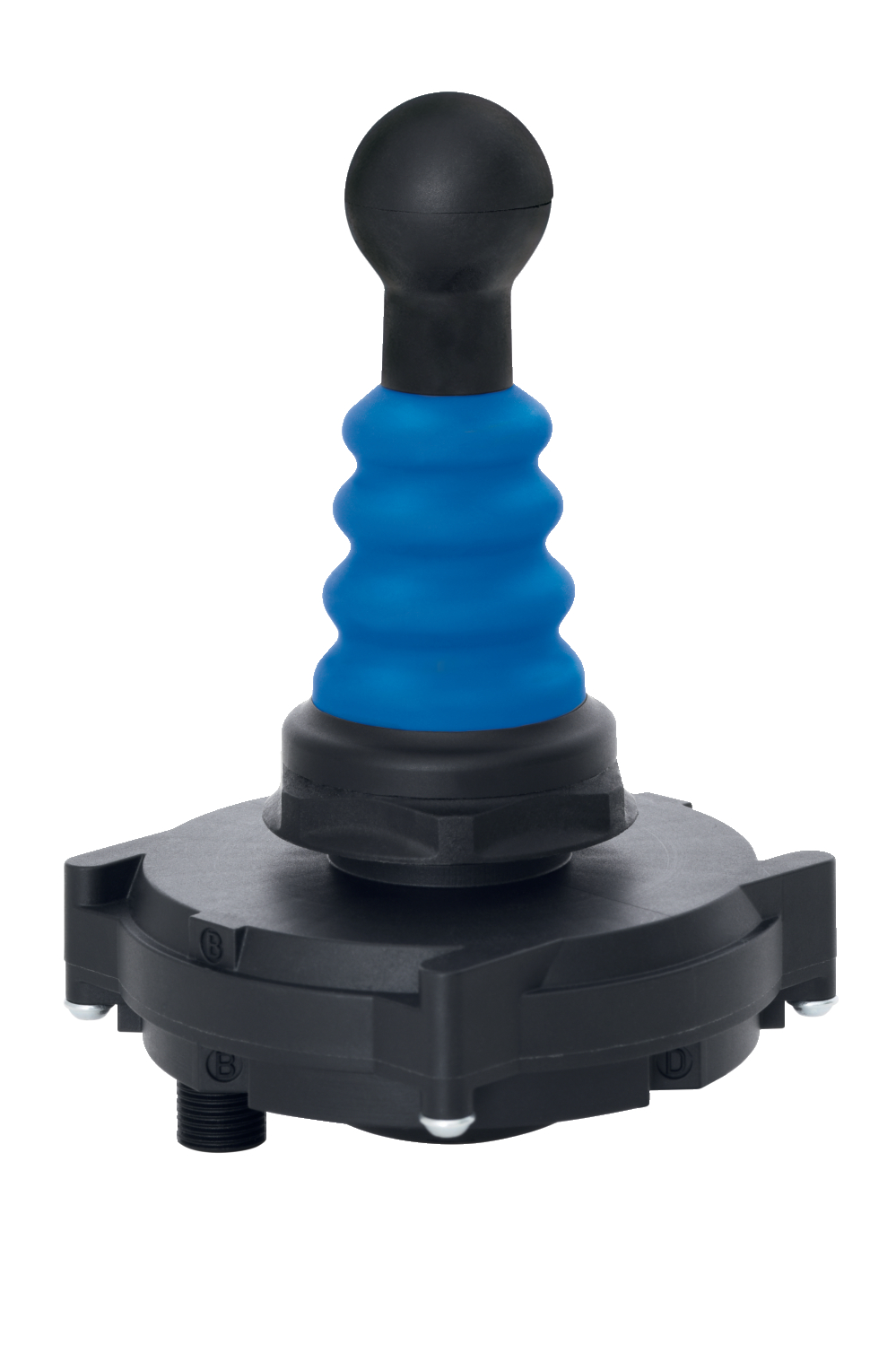

Produktbild (Katalogeinzelphoto )
ID: knkrkf06
| 383,8 kB | .jpg | 352.425 x 528.8140000000001 mm - 999 x 1499 Pixel - 72 dpi
| 31,6 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 Pixel - 72 dpi
| 23,8 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 Pixel - 72 dpi
| 21,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,4 MB | .png | 169.249 x 253.91500000000002 mm - 1999 x 2999 Pixel - 300 dpi
Video ID: Mr-Safety-N-Programm
(Vimeo)
