MP-AZ/AZM201/BDF200-AZ/AZM201-B30
MP-AZ/AZM201/BDF200-AZ/AZM201-B30
- Montageplatte für die einfache und schnelle Montage
- Metall, pulverbeschichtet
- Für rechts und links angeschlagene Türen geeignet
Bestelldaten
| Produkt-Typbezeichnung |
MP-AZ/AZM201/BDF200-AZ/AZM201-B30 |
| Artikelnummer (Bestellnummer) |
101214126 |
| EAN (European Article Number) |
4030661399126 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-26 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-26 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-26 |
| ETIM Nummer, Version 7.0 |
EC001020 |
| ETIM Nummer, Version 6.0 |
EC001020 |
Allgemeine Daten
| Werkstoff der Gehäusebeschichtung |
pulverbeschichtet |
| Werkstoff |
Metall |
| Farbe des Produktes |
schwarz |
| Bruttogewicht |
1.230 g |
Mechanische Daten - Abmessungen
| Tiefe |
5 mm |
| Hinweis |
siehe Maßzeichnung |
Lieferumfang
| Lieferumfang |
2x Montageplatten, 2x Montageschrauben |
Zubehör
| Empfehlung (Produktkombination) |
AZ/AZM201-B30-G1/G2 AZM201 + BDF200 |

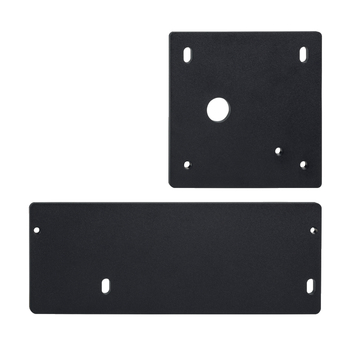

Produktbild (Katalogeinzelphoto )
ID: kpl-mp-bdf200
| 324,9 kB | .jpg | 352.778 x 343.606 mm - 1000 x 974 Pixel - 72 dpi
| 23,5 kB | .png | 74.083 x 72.319 mm - 210 x 205 Pixel - 72 dpi
| 32,7 kB | .jpg | 123.47200000000001 x 120.29700000000001 mm - 350 x 341 Pixel - 72 dpi
| 22,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,9 MB | .png | 169.333 x 165.01500000000001 mm - 2000 x 1949 Pixel - 300 dpi

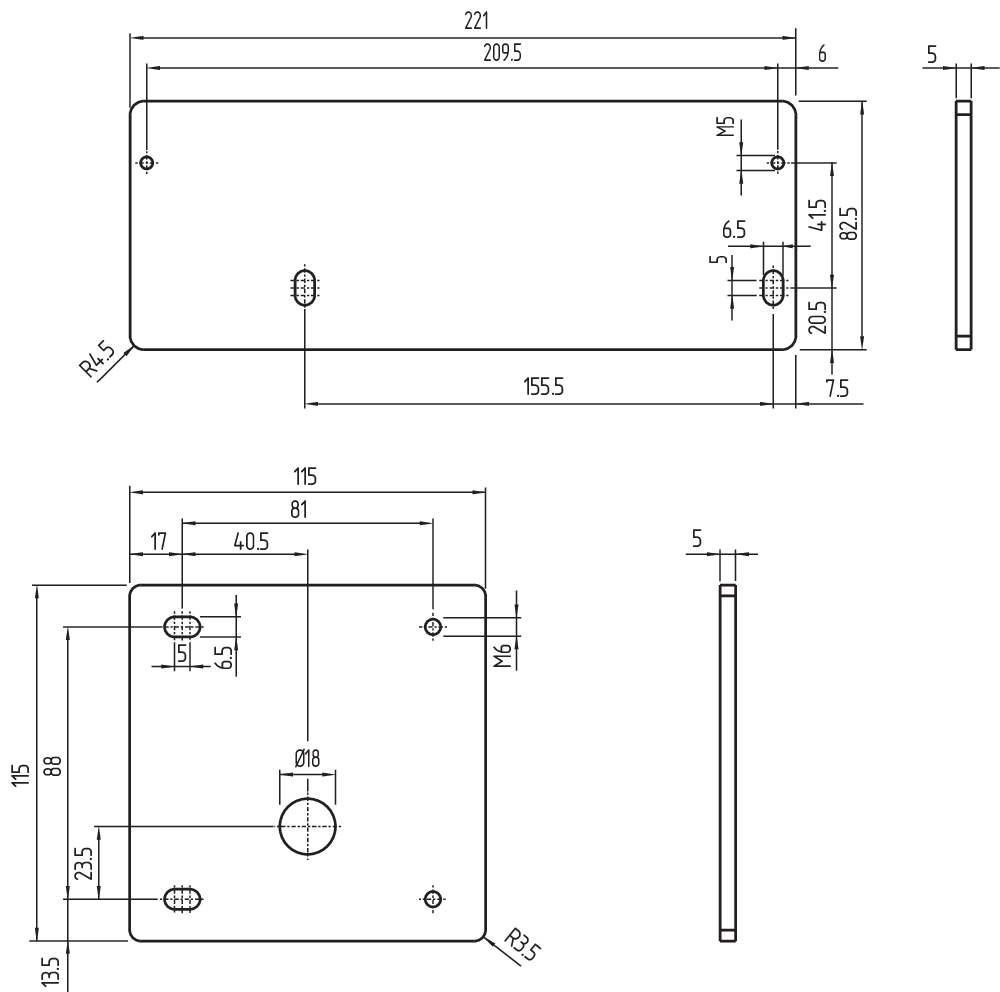

Maßzeichnung Grundgerät

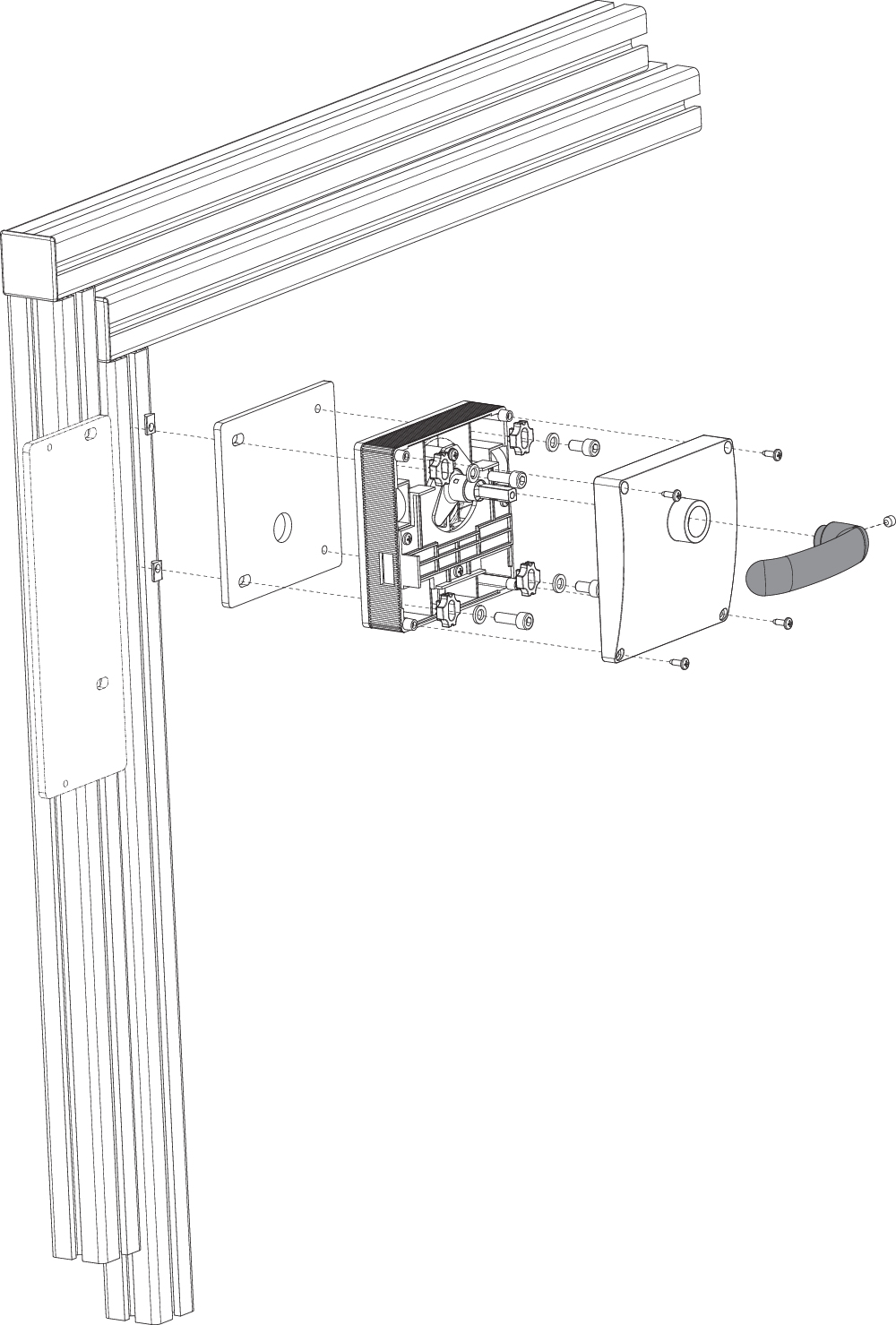

Produktgrafik (Explosionszeichnung)

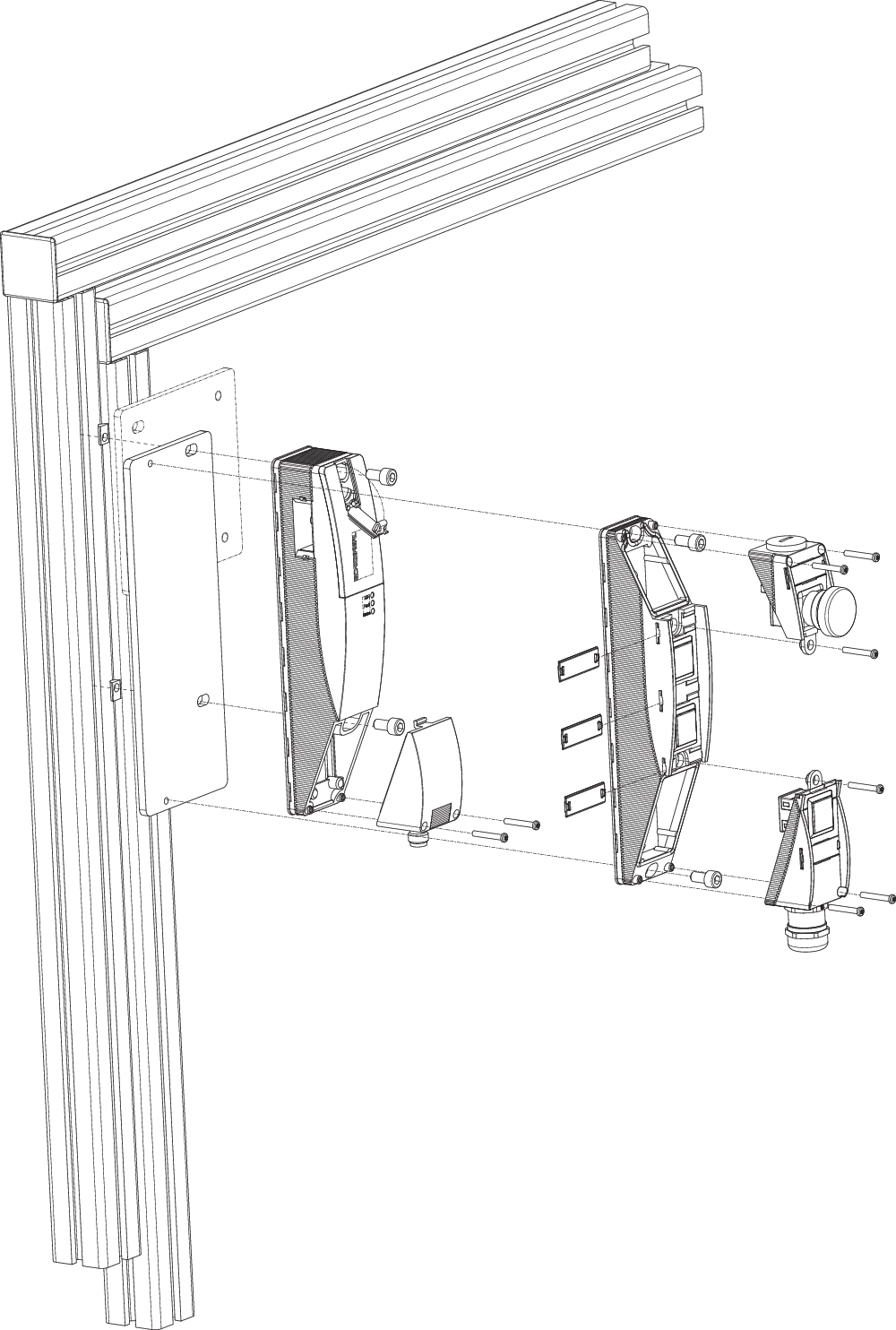

Produktgrafik (Explosionszeichnung)
