EX-BNS 250-12Z-2187-3G/D
EX-BNS 250-12Z-2187-3G/D
- Kontakte einzeln herausgeführt
- EX-Schutz für die ATEX Zonen 2 und 22
- Kunststoffgehäuse
- unempfindlich gegen seitlichen Versatz
- kein mechanischer Verschleiß
- 64 mm x 29,5 mm x 15,5 mm (inkl. Schutzgehäuse)
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
EX-BNS 250-12Z-2187-3G/D |
| Artikelnummer (Bestellnummer) |
101179980 |
| EAN (European Article Number) |
4030661332604 |
| eCl@ss Nummer, Version 12.0 |
27-27-44-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-24-02 |
| eCl@ss Nummer, Version 9.0 |
27-27-24-02 |
| ETIM Nummer, Version 7.0 |
EC002544 |
| ETIM Nummer, Version 6.0 |
EC002544 |
Zulassungen - Vorschriften
| Zertifikate |
CCC-EX ATEX (Konformitätserklärung) |
Explosionsschutz
| Explosionsschutz: Vorschriften |
EN IEC 60079-0 EN IEC 60079-15 EN 60079-31 |
| Explosionsschutz-Zonen |
2 22 |
| Explosionsschutz-Kategorie |
3G 3D |
| Explosionsschutz-Kennzeichnung |
D II 3G Ex nC IIC T6 Gc X D II 3D Ex tc IIIC T80°C Dc X |
| Herstellererklärung |
ATEX Zone 2 und 22 |
Allgemeine Daten
| Gehäusebauform |
Quader |
| Einbaubedingungen (mechanisch) |
nicht bündig |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast |
| Bruttogewicht |
57 g |
Allgemeine Daten - Eigenschaften
| Codierung |
Ja |
| Voraussetzung Auswerteeinheit |
Ja |
| Anzahl der Öffner |
2 |
| Anzahl der Schließer |
1 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D-Wert, Öffner/Schließer (NC/NO) |
25.000.000 Schaltspiele |
Mechanische Daten
| Aktive Fläche |
vorderseitig |
| Betätigungselement |
Magnet |
| Schlagenergie, maximum |
7 J |
| Bewegungsrichtung |
Frontal zur aktiven Fläche |

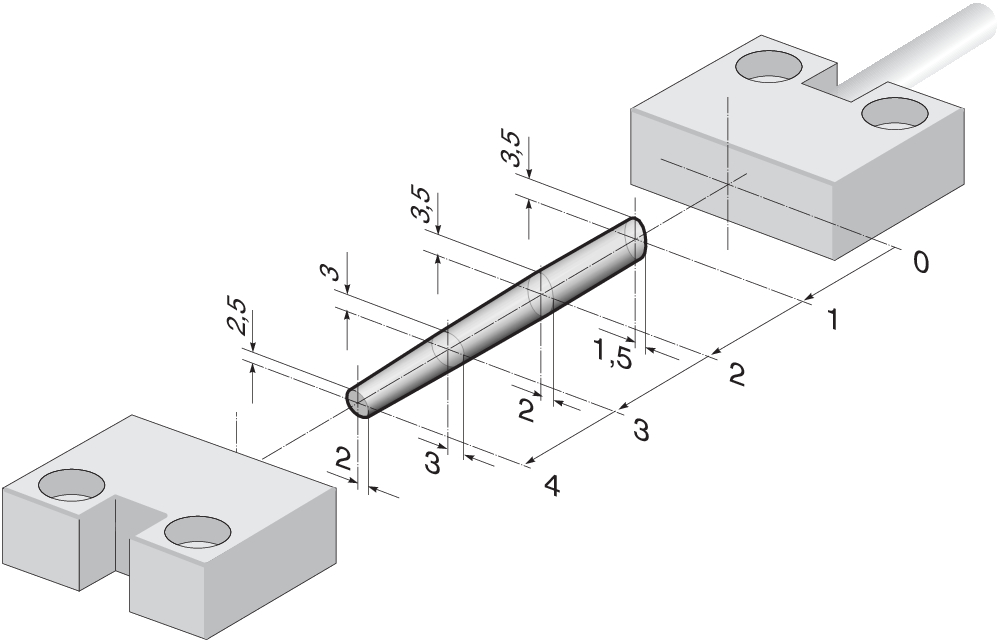

Mechanische Daten - Schaltabstände
| Gesicherter Schaltabstand "EIN" Sao |
4 mm |
| Gesicherter Schaltabstand "AUS" Sar |
14 mm |
| Hinweis (Schaltabstand) |
Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-3 |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
1 m |
| Anschlussart |
Leitung |
| Anzahl der Leitungsadern |
6 |
| Aderquerschnitt |
0,25 mm2 |
| Aderquerschnitt |
23 AWG |
| Werkstoff des Leitungsmantels |
PVC |
Mechanische Daten - Abmessungen
| Länge des Sensors |
13 mm |
| Breite des Sensors |
33 mm |
| Höhe des Sensors |
25 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-25 ... +70 °C |
| Lager- und Transporttemperatur |
-25 ... +70 °C |
| Schwingfestigkeit |
10 … 55 Hz, Amplitude 1 mm |
| Schockfestigkeit |
30 g / 11 ms |
Elektrische Daten
| Schaltspannung, maximum |
24 VDC |
| Schaltstrom, maximum |
0,1 A |
| Schaltleistung, maximum |
1 W |
| Schaltelement |
1 Schließer (NO), 2 Öffner (NC) |
| Schaltprinzip |
Reedkontakte, berührungslos wirkend |
| Schaltfrequenz, maximum |
5 Hz |
Lieferumfang
| Lieferumfang |
Der Betätiger ist nicht im Lieferumfang enthalten. |
Zubehör
| Empfehlung (Betätiger) |
EX-BPS 250-3G/D |
| Empfehlung Sicherheitsschaltgerät |
SRB-E-301ST SRB-E-201LC |
Hinweis
| Hinweis (Allgemein) |
Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung. Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch. |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
CCC-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

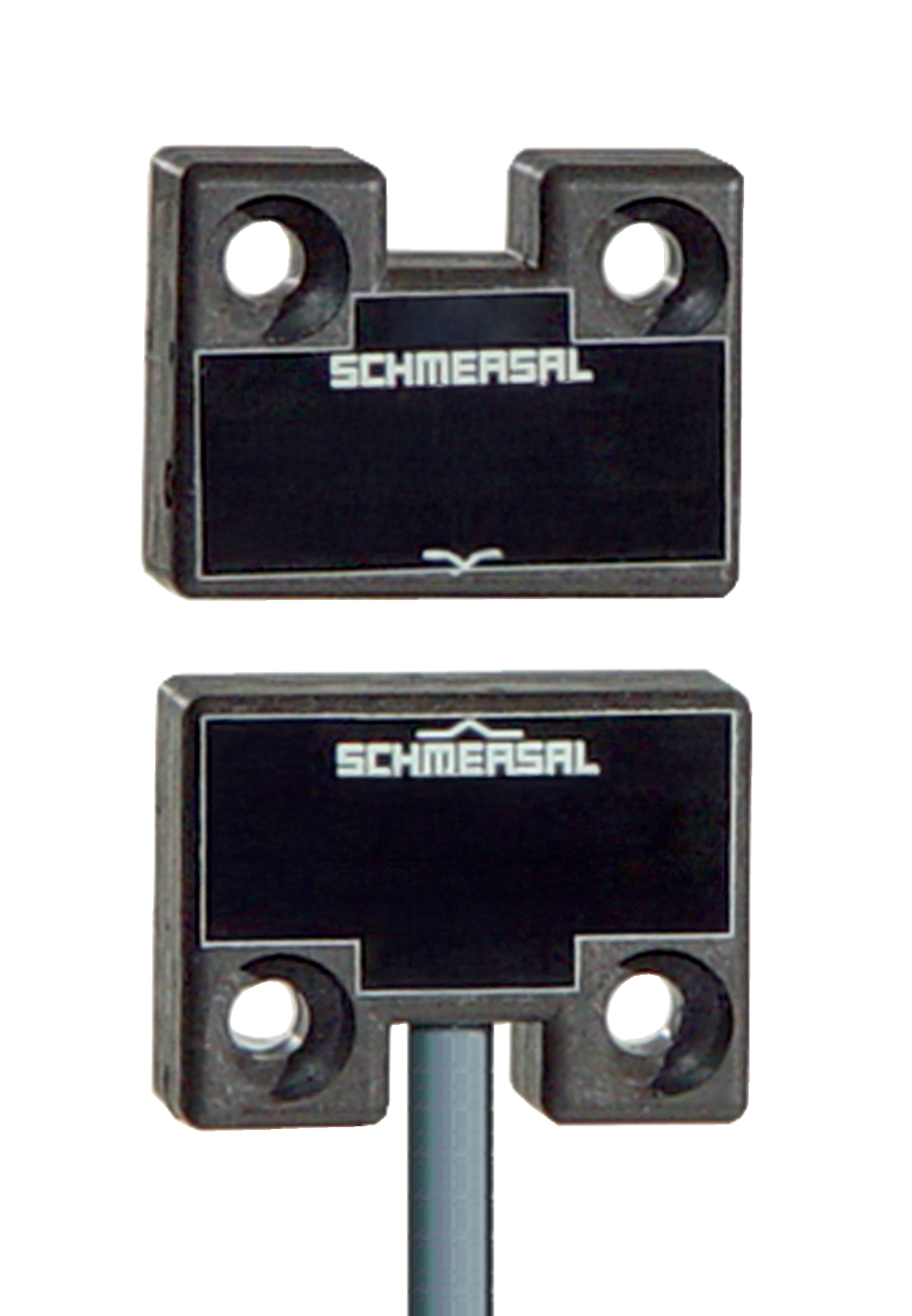

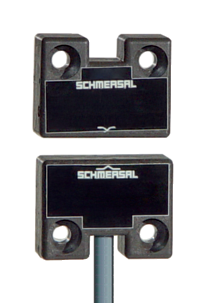

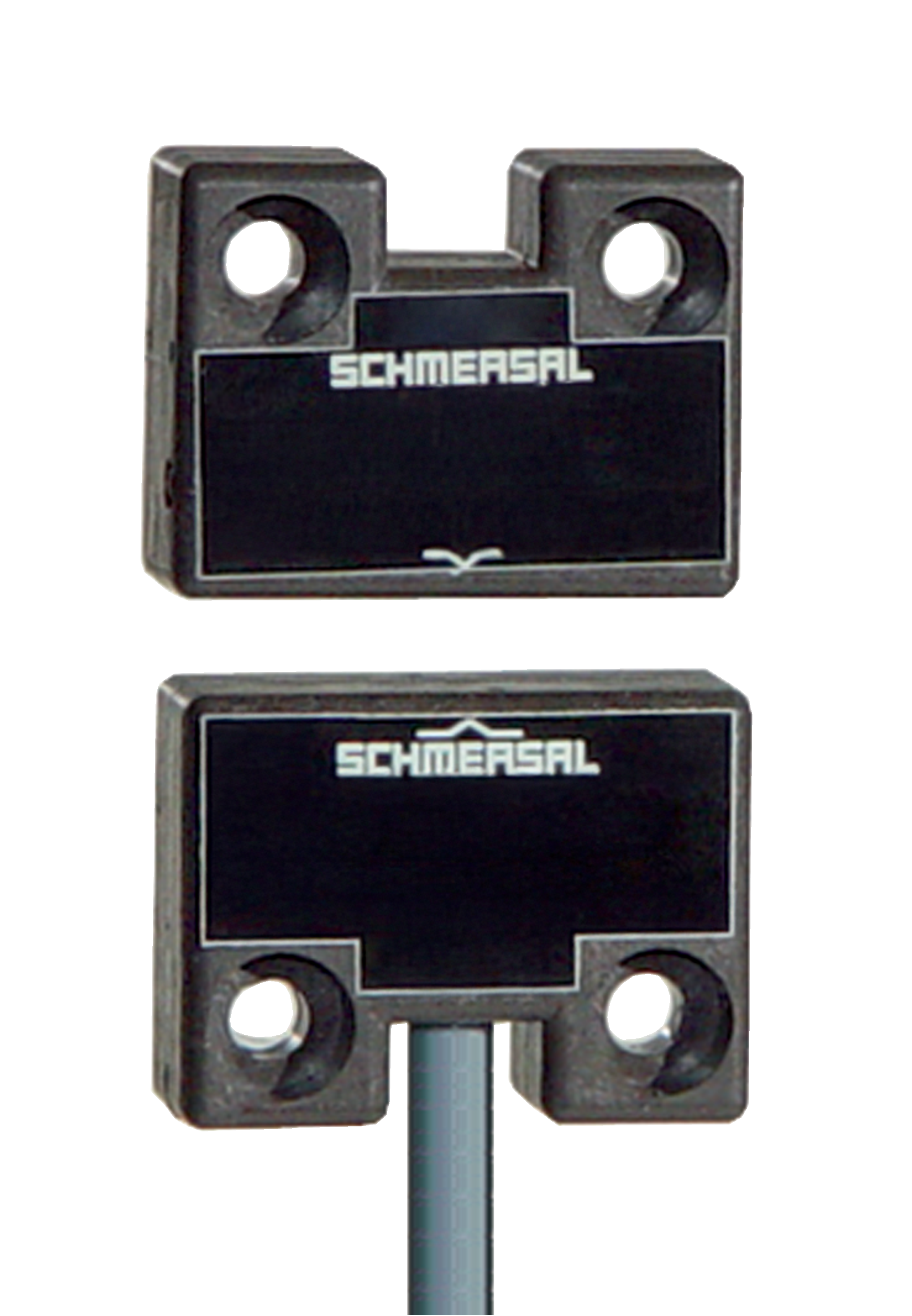

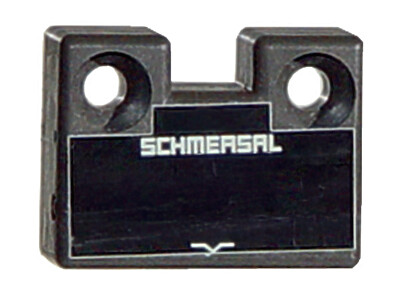

Produktbild (Katalogeinzelphoto )
ID: kexbnf02
| 423,7 kB | .jpg | 352.778 x 509.05800000000005 mm - 1000 x 1443 Pixel - 72 dpi
| 86,3 kB | .png | 74.083 x 106.89200000000001 mm - 210 x 303 Pixel - 72 dpi
| 41,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 5,3 MB | .png | 166.55700000000002 x 240.42600000000002 mm - 2000 x 2887 Pixel - 305 dpi
| 47,2 kB | .jpg | 85.372 x 123.47200000000001 mm - 242 x 350 Pixel - 72 dpi

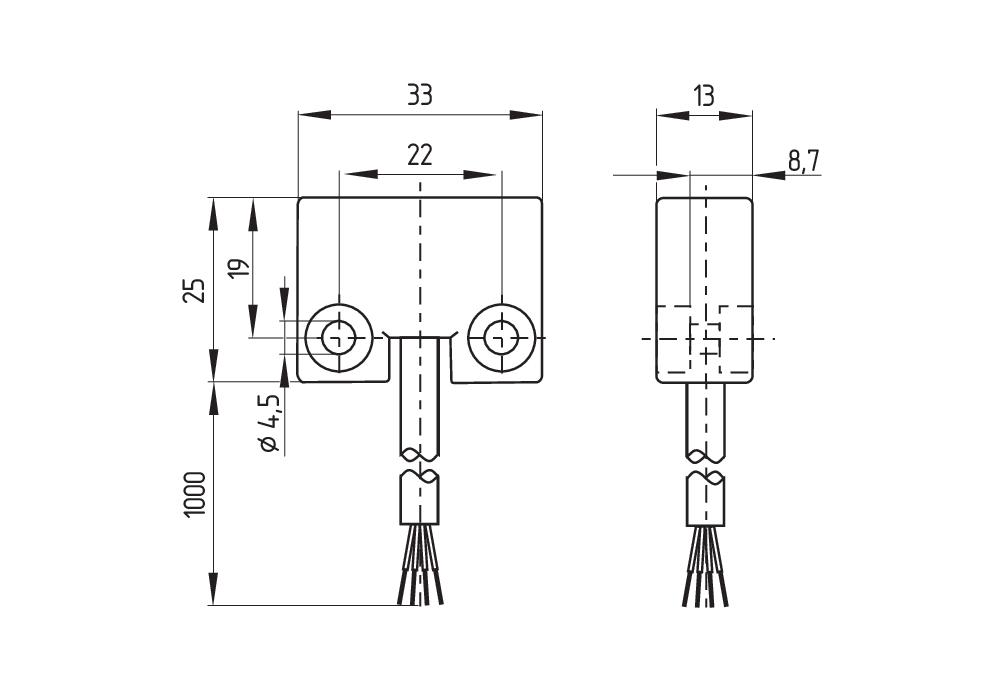

Maßzeichnung Grundgerät

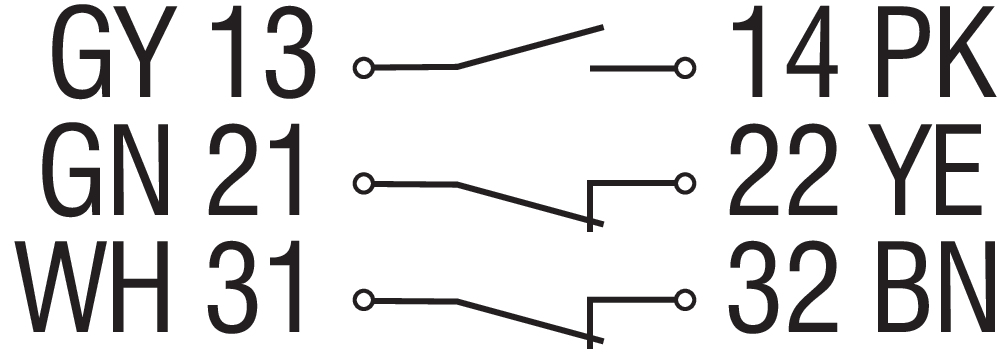

Kontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
101131223 DISTANZSTUECK BNS 250 SPACER
- für die Montage des Sicherheits-Sensors und Betätigers auf ferromagnetischem Material
- für Nahrungsmittelbereich geeignet
103045528 EX-BNS 250-12Z-2187-3GD
- EX-Schutz für die ATEX Zonen 2 und 22
- Kunststoffgehäuse
- unempfindlich gegen seitlichen Versatz
- kein mechanischer Verschleiß
- 64 mm x 29,5 mm x 15,5 mm (inkl. Schutzgehäuse)
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | EX-BNS 250 | EX-BPS 250 |
| Type: | See ordering code |
| Marking: | D II 3G Ex nC IIC T6 Gc D II 3D Ex tc IIIC T80°C Dc | D II 3G Ex h IIC T6 Gc D II 3D Ex h IIIC T80°C Dc |
| Description of the component: | Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3. |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-3:2013 EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 EN ISO 80079-36:2016 EN ISO 80079-37:2016 |
| Conformity with SI 2016/1107 (Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations) is declared by the manufacturer without involving a conformity assessment center. |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 10, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU-Konformitätserklärung | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | EX-BNS 250 | EX-BPS 250 |
| Typ: | siehe Typenschlüssel |
| Kennzeichnung: | D II 3G Ex nC IIC T6 Gc D II 3D Ex tc IIIC T80°C Dc | D II 3G Ex h IIC T6 Gc D II 3D Ex h IIIC T80°C Dc |
| Beschreibung des Bauteils: | Codierter magnetisch wirkender Sicherheits-Sensor in Verbindung mit den Schmersal Auswerteinheiten SRB(-E) / PROTECT-SELECT / PSC1 oder einer vergleichbaren sicherheitsgerichteten Steuerung, die den Anforderungen der EN 60947-5-3 genügt. |
| Einschlägige Richtlinien: | Maschinenrichtlinie | 2006/42/EG |
| Explosionsschutzrichtlinie (ATEX) | 2014/34/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-3:2013 EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 EN ISO 80079-36:2016 EN ISO 80079-37:2016 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Die Konformität zur Explosionsschutzrichtlinie 2014/34/EU (ATEX) wird durch den Hersteller ohne Einbezug einer Prüfstelle erklärt. |
| Ort und Datum der Ausstellung: | Wuppertal, 10. Mai 2022 |
|
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
