MP-AZ/AZM201-P20
- Montageplatte für die einfache und schnelle Montage
- Metall, pulverbeschichtet
- Für rechts und links angeschlagene Türen geeignet
Bestelldaten
| Produkt-Typbezeichnung |
MP-AZ/AZM201-P20 |
| Artikelnummer (Bestellnummer) |
101185694 |
| EAN (European Article Number) |
4030661344454 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-92 |
| ETIM Nummer, Version 7.0 |
EC002594 |
| ETIM Nummer, Version 6.0 |
EC002594 |
Allgemeine Daten
| Werkstoff der Gehäusebeschichtung |
pulverbeschichtet |
| Werkstoff |
Metall |
| Farbe des Produktes |
schwarz |
| Bruttogewicht |
474 g |

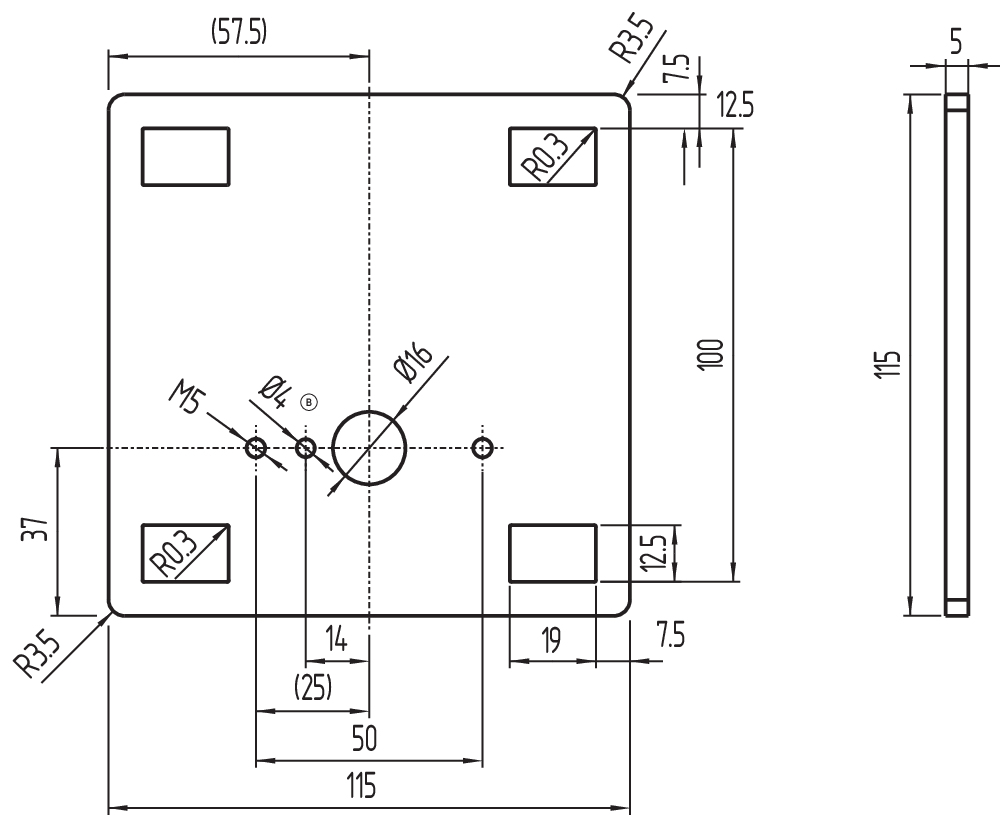

Mechanische Daten - Abmessungen
| Breite |
115 mm |
| Höhe |
115 mm |
| Tiefe |
5 mm |
Lieferumfang
| Lieferumfang |
1x Montageplatte |
Zubehör
| Empfehlung (Produktkombination) |
AZ/AZM201-B30-P20 |

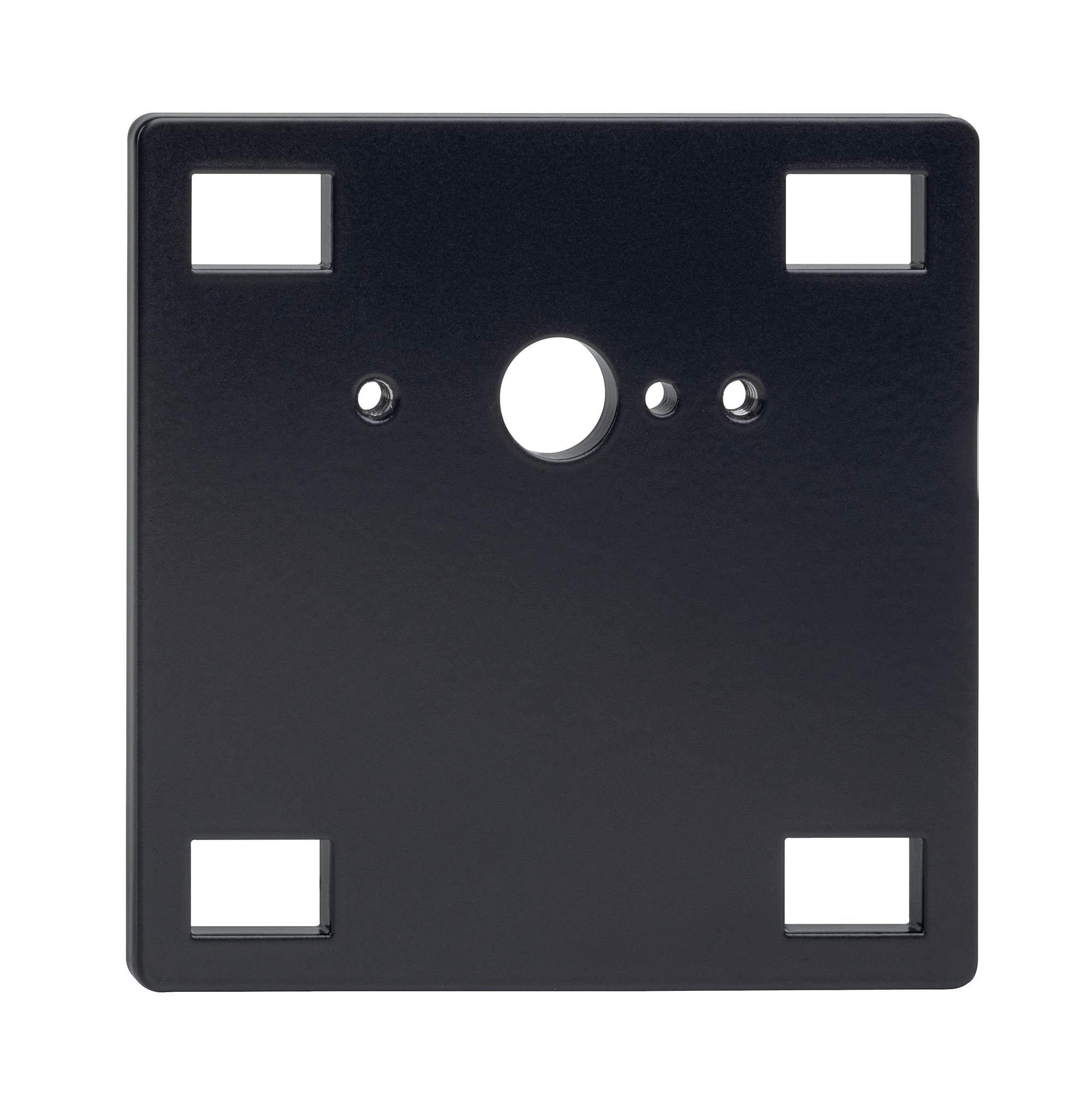

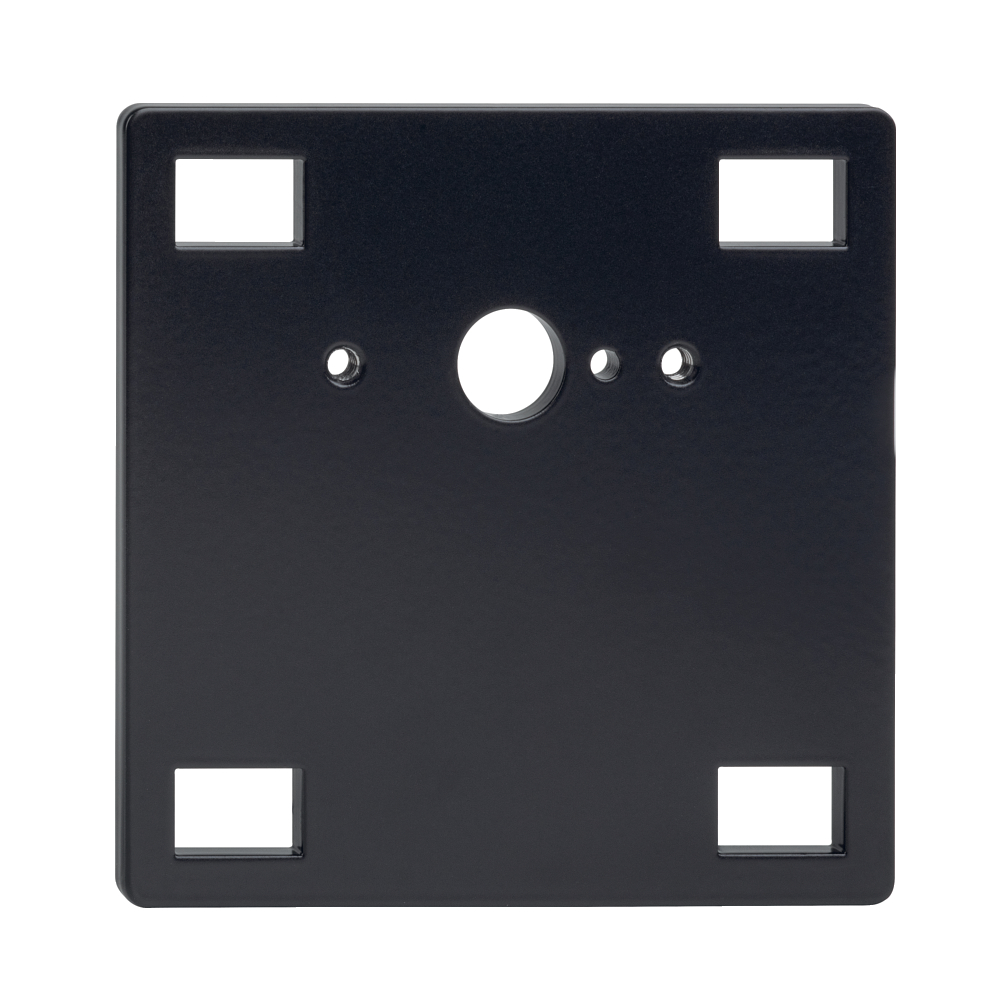

Produktbild (Katalogeinzelphoto )
ID: mp-az-azm200-p20
| 426,1 kB | .jpg | 352.425 x 353.13100000000003 mm - 999 x 1001 Pixel - 72 dpi
| 27,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 40,8 kB | .jpg | 123.119 x 123.47200000000001 mm - 349 x 350 Pixel - 72 dpi
| 31,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,9 MB | .png | 169.249 x 169.58700000000002 mm - 1999 x 2003 Pixel - 300 dpi
Montagebeispiel
Produktgrafik (Explosionszeichnung)
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 06:00
