M. 441-11Y-T-M20
M. 441-11Y-T-M20
Downloads
- Metallgehäuse
- 2 Kontakte
- 106 mm x 99 mm x 63 mm ( Grundgerät)
- für schweren Betrieb geeignet
Bestelldaten
| Produkt-Typbezeichnung |
M. 441-11Y-T-M20 |
| Artikelnummer (Bestellnummer) |
101170473 |
| EAN (European Article Number) |
4030661297774 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Wirkprinzip |
mechanisch |
| Werkstoff des Gehäuses |
Grauguss, verzinkt |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
1.440 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
1 |
| Anzahl der Schließer |
1 |
Sicherheitsbetrachtung
| B10D Öffner (NC) |
2.000.000 Schaltspiele |
Mechanische Daten
| Werkstoff der Rolle |
Messing |
| Mechanische Lebensdauer, minimum |
10.000.000 Schaltspiele |
| Kontaktöffnungsweite |
2 x 6 mm |
| Betätigungsrichtung |
Rechts- und linksdrehend je 60° |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
1,5 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |

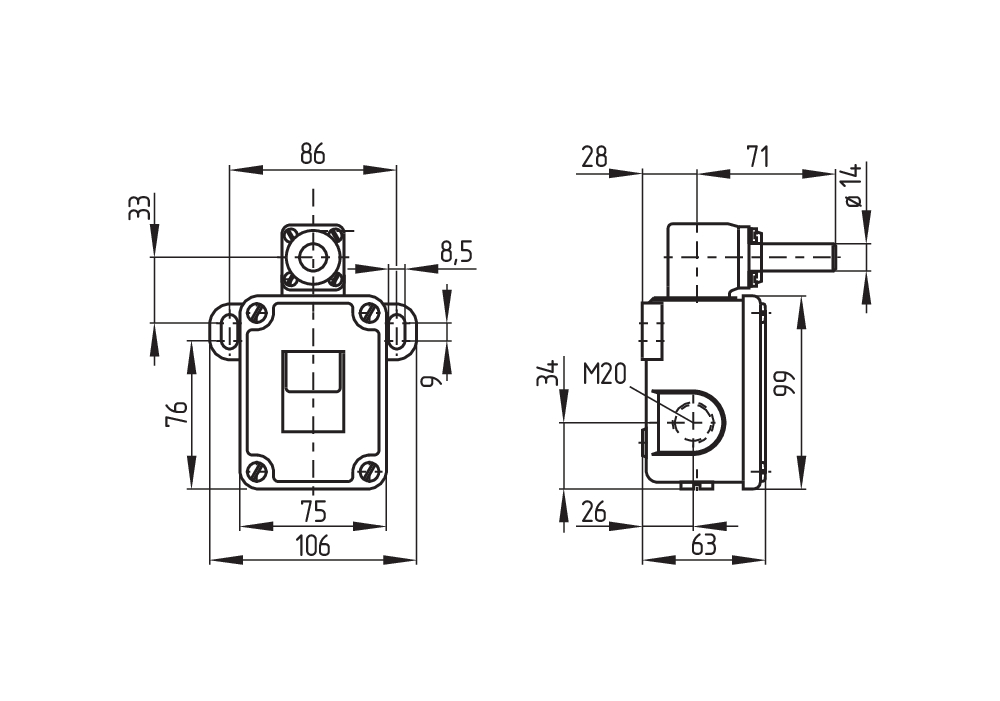

Mechanische Daten - Abmessungen
| Länge des Sensors |
63 mm |
| Breite des Sensors |
106 mm |
| Höhe des Sensors |
99 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-40 ... +200 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Elektrische Daten
| Thermischer Dauerstrom |
16 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Sprungschaltung |
| Maximale Schalthäufigkeit |
3.000 /h |
| Werkstoff der Kontakte, elektrisch |
AgSn0 |
Sprachfilter
Datenblatt
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader

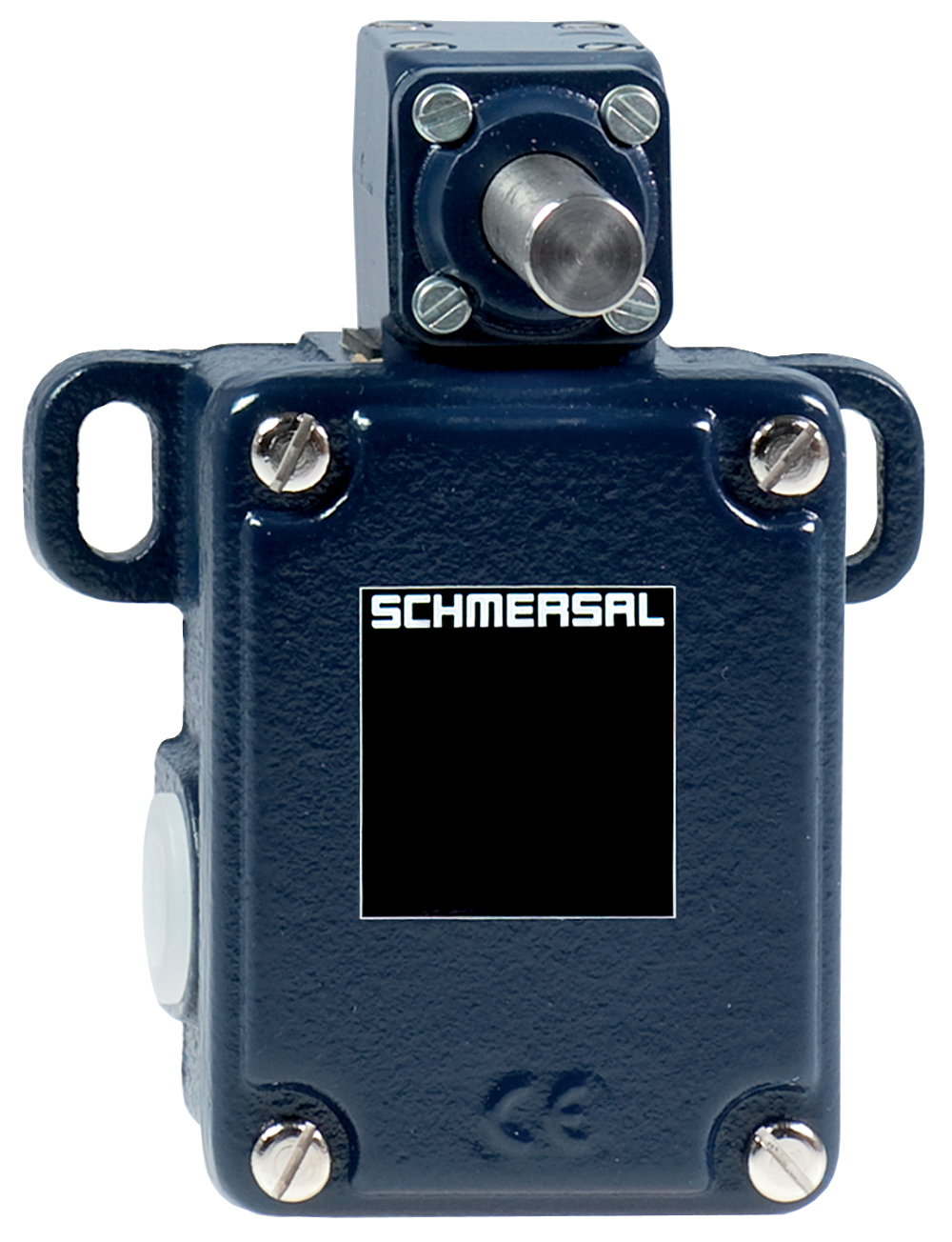

Produktbild (Katalogeinzelphoto )
ID: ktm44f01
| 626,3 kB | .jpg | 352.778 x 460.02200000000005 mm - 1000 x 1304 Pixel - 72 dpi
| 89,3 kB | .png | 73.73100000000001 x 96.308 mm - 209 x 273 Pixel - 72 dpi
| 52,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 6,6 MB | .png | 199.9 x 260.8 mm - 1999 x 2608 Pixel - 254 dpi
| 63,2 kB | .jpg | 94.54400000000001 x 123.47200000000001 mm - 268 x 350 Pixel - 72 dpi
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | T/M 441 |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Positions- und Endschalter |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | DIN EN 60947-5-1:2010 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 3. April 2017 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
