ELDE.N-RD-BU-WH-24VDC
ELDE.N-RD-BU-WH-24VDC
Downloads
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
ELDE.N-RD-BU-WH-24VDC |
| Artikelnummer (Bestellnummer) |
103027025 |
| EAN (European Article Number) |
4030661519487 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-09 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-09 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-09 |
| ETIM Nummer, Version 7.0 |
EC000204 |
| ETIM Nummer, Version 6.0 |
EC000204 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Ausführung |
LED-Modul |
| Bauform |
Mit integrierter LED |
| Einbaubedingungen (mechanisch) |
beliebig |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Bruttogewicht |
23 g |
Allgemeine Daten - Eigenschaften
| Integrierte Anzeige, allgemein |
Ja |
Mechanische Daten
| Montageanweisung |
aufsteckbar |
| Montageflansch-Position |
3 |
Mechanische Daten - Anschlusstechnik
| Art des elektrischen Anschlusses |
Schraubklemmen |
| Anschlussbezeichnung |
EN 50005 EN 50013 |
| Anschlussquerschnitt, minimum |
0,5 mm², starr 0,5 mm², flexibel |
| Anschlussquerschnitt, maximum |
2,5 mm², starr 1,5 mm², flexibel |
Mechanische Daten - Abmessungen
| Länge |
46 mm |
| Tiefe |
60 mm |
Umgebungsbedingungen
| Schutzart der Klemmen bzw. Anschlüsse |
IP20 |
| Umgebungstemperatur |
-25 ... +75 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
400 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Elektrische Daten
| Bemessungsbetriebsspannung |
24 VAC |
| Bemessungsbetriebsspannung |
24 VDC |
| Kontaktbezeichnung |
X1 - X2 |
Zustandsanzeige
| Farbe der LED |
weiß rot blau |
Sprachfilter
Datenblatt
UL-Zertifikat
Download der aktuellen Version von Adobe Reader

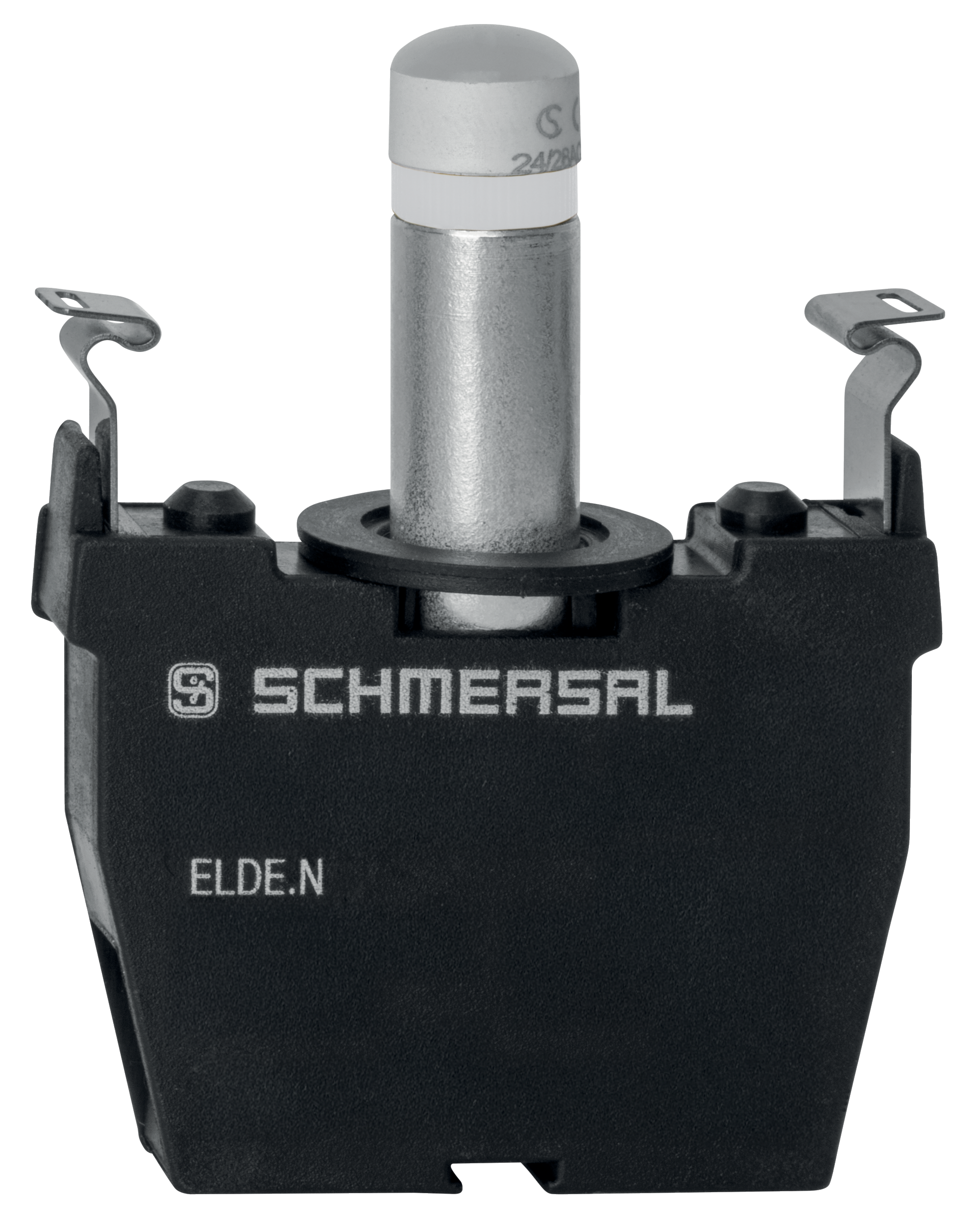

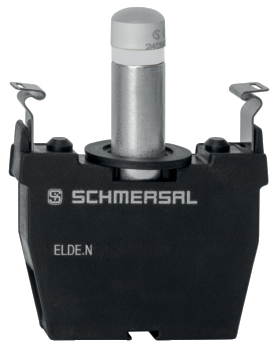

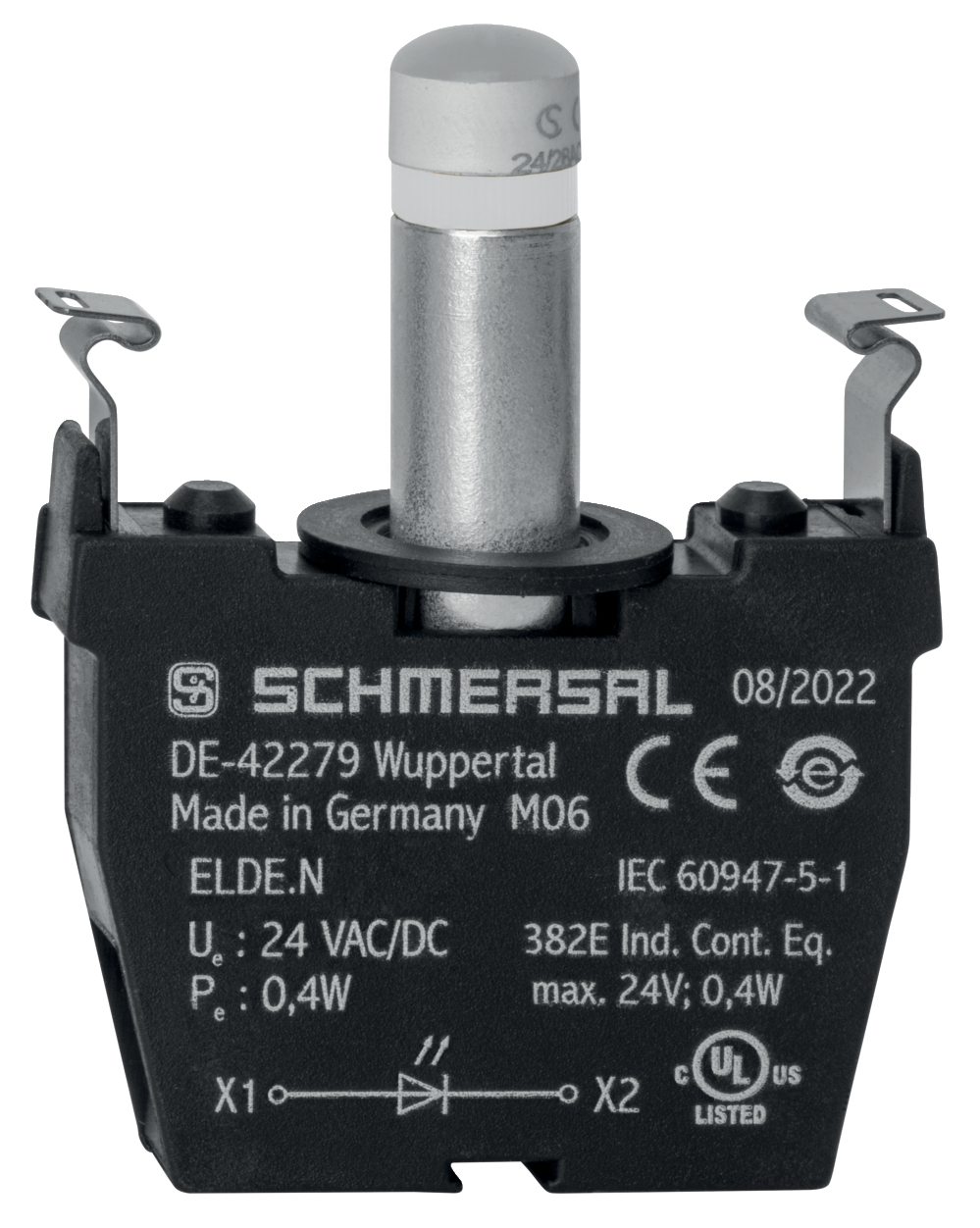

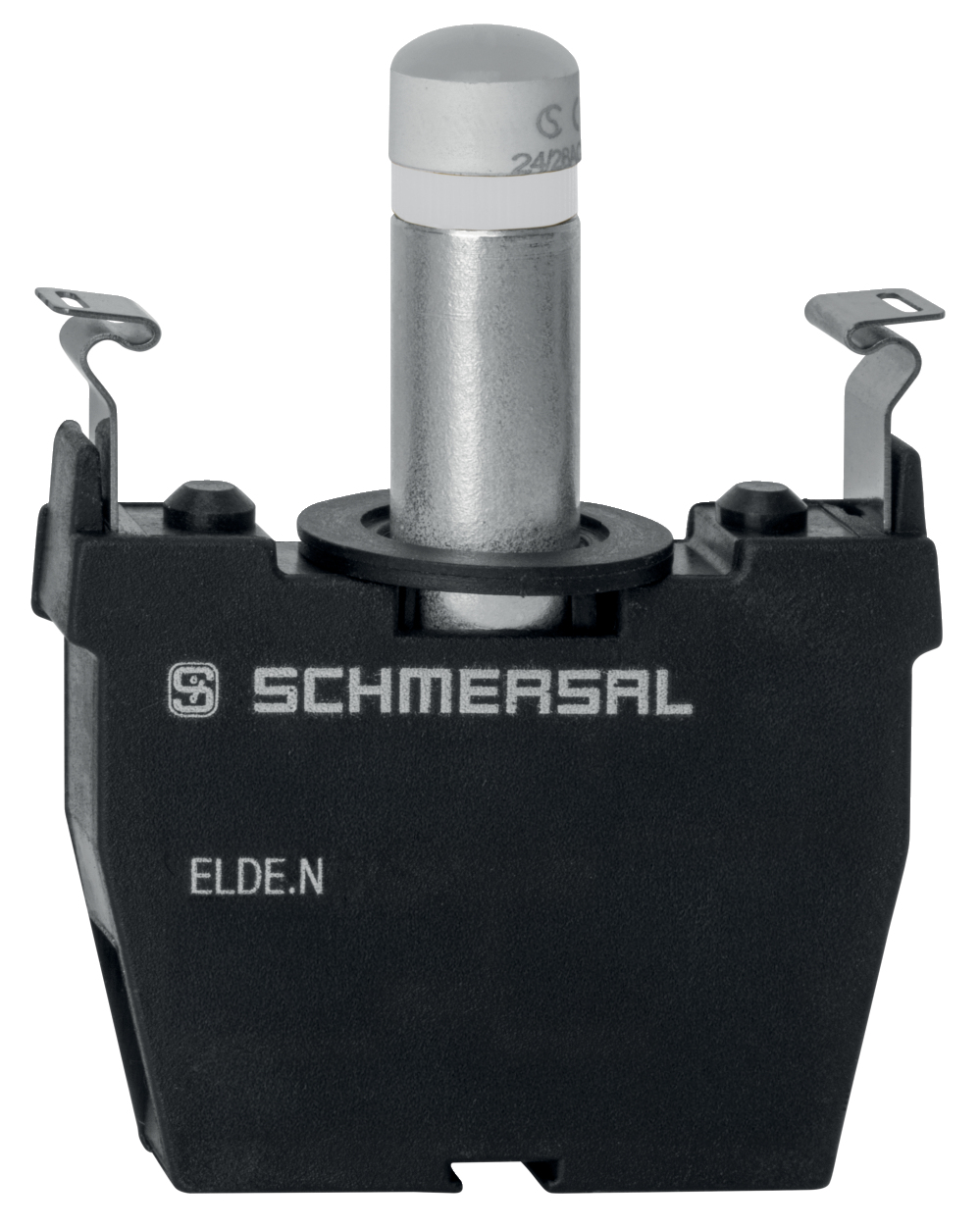

Produktbild (Katalogeinzelphoto )
ID: keldlf11
| 475,3 kB | .jpg | 352.425 x 441.678 mm - 999 x 1252 Pixel - 72 dpi
| 66,6 kB | .png | 74.083 x 92.781 mm - 210 x 263 Pixel - 72 dpi
| 457,1 kB | .jpg | 352.425 x 441.678 mm - 999 x 1252 Pixel - 72 dpi
| 58,7 kB | .png | 74.083 x 92.781 mm - 210 x 263 Pixel - 72 dpi
| 58,7 kB | .png | 74.083 x 92.781 mm - 210 x 263 Pixel - 72 dpi
| 37,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 4,4 MB | .png | 169.333 x 212.09 mm - 2000 x 2505 Pixel - 300 dpi
| 41,7 kB | .jpg | 98.42500000000001 x 123.47200000000001 mm - 279 x 350 Pixel - 72 dpi
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 07:33
