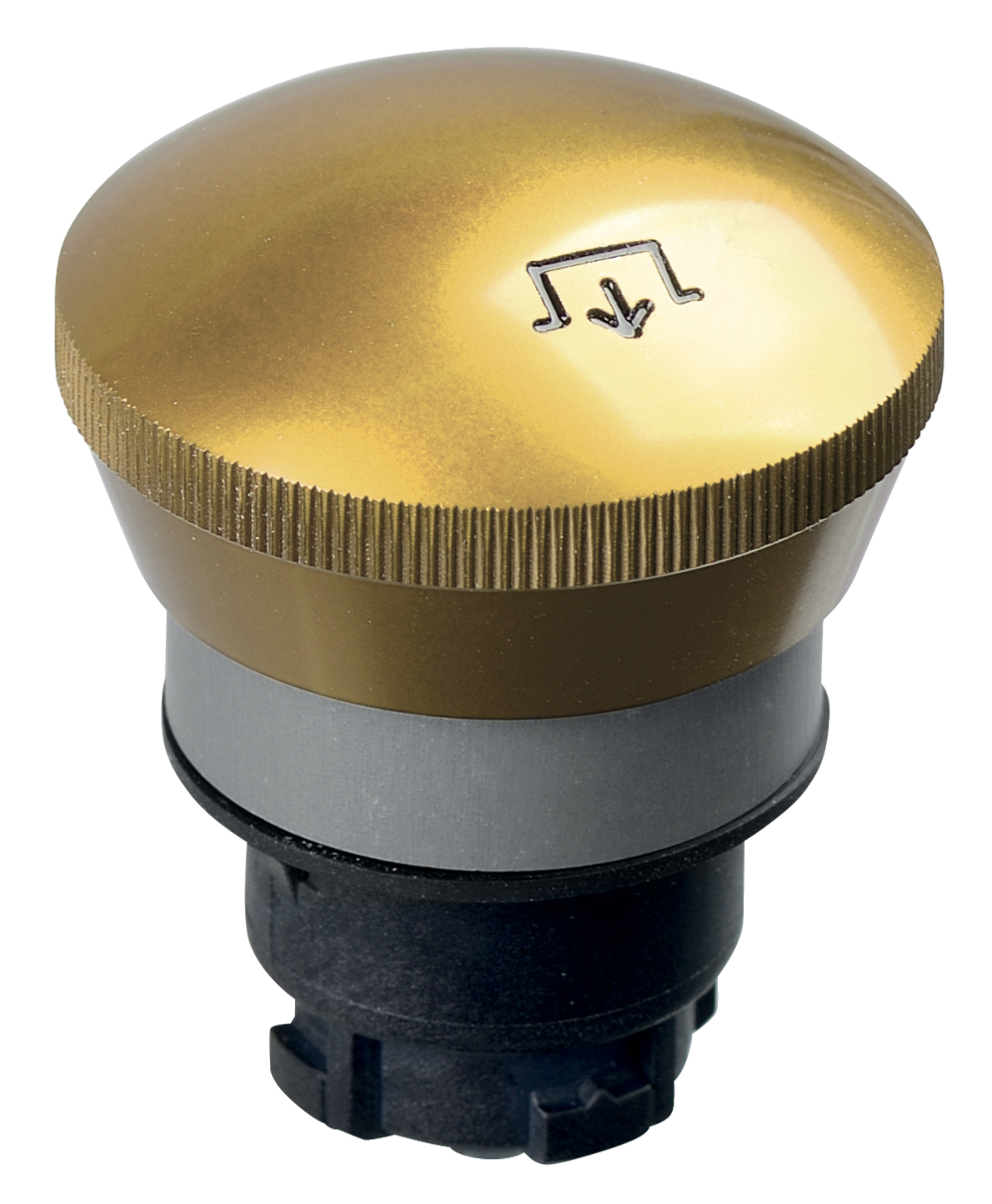

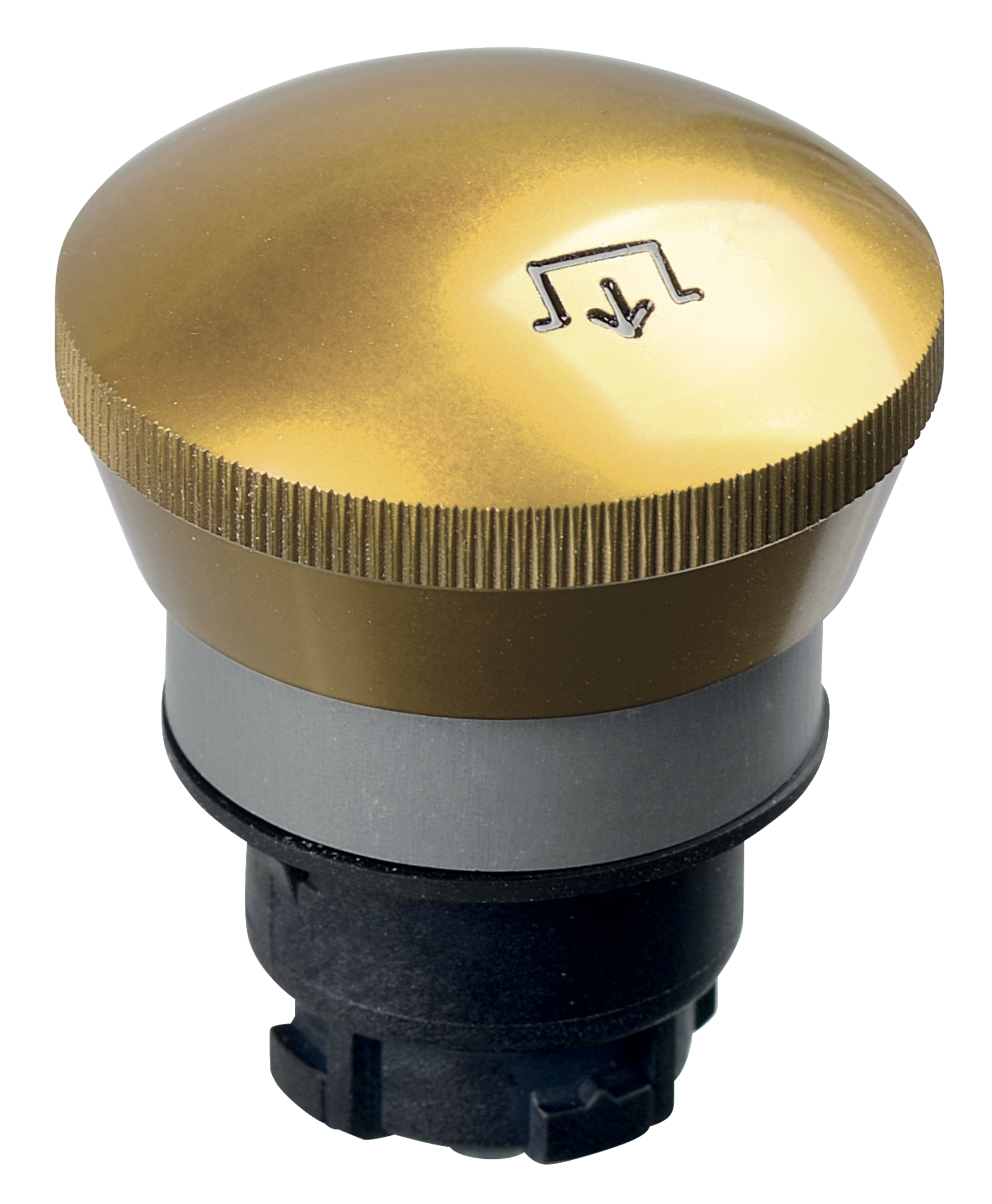

EDRRZ40GB

Artikelnummer: 101178301
EDRRZ40GB

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
Produkt-Typbezeichnung:
EDR(1)(2)(3)(4)

(1)
RRastung (nur in Verbindung mit EFR); Entriegelung durch Drehen und Ziehen
RZRastung (nur in Verbindung mit EFR); Entriegelung durch Ziehen
ZRastung (im Gerätekopf integriert); Entriegelung durch Ziehen
RSmit Schloss, Entriegelung nur mit Schlüssel und Ziehen, (EFR erforderlich)

(2)
40Kopfdurchmesser 38,5 mm
50Kopfdurchmesser 49 mm

(3)
Einbaudurchmesser 22,3 mm
VHMounting hole 30,5 mm

(4)
RTBedienelement rot
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
  • Entrastung durch Ziehbewegung
  • frontseitige Bauhöhe von 29 mm
  • Einbaudurchmesser Ø 22,3 mm
  • Schutzart IP65

Bestelldaten

Produkt-Typbezeichnung

EDRRZ40GB
Artikelnummer (Bestellnummer)

101178301
EAN (European Article Number)

4030661466545
eCl@ss Nummer, Version 12.0

27-37-12-12
eCl@ss Nummer, Version 11.0

27-37-12-12
eCl@ss Nummer, Version 9.0

27-37-12-12
ETIM Nummer, Version 7.0

EC001038
ETIM Nummer, Version 6.0

EC001038

Allgemeine Daten

Vorschriften

EN ISO 13850

EN 60947-5-1

EN 60947-5-5

EN 60947-1
Ausführung

Frontplattenmontage

Not-Halt Schlagtaster
Bauform

Externer Sprungmechanismus
Einbaubedingungen (mechanisch)

beliebig
Werkstoff des Bedienteils

Aluminium, eloxiert
Werkstoff des Frontring

Aluminium, eloxiert
Farbe des Bedienteils

gelb
Farbe des Frontringes

silber
Bruttogewicht

80 g

Allgemeine Daten - Eigenschaften

Frontplattenmontage

Ja
Sicherheitsfunktionen

Ja
Sprungmechanismus extern

Ja
Vollisolation

Ja
Anzahl der Kontaktelelemente, maximum

2

Mechanische Daten

Entriegelung

Zug-Entriegelung
Mechanische Lebensdauer, NOT-HALT-Taster

100.000 Schaltspiele
Betätigungshub

5 mm
Befestigung

Montageflansch ELM
Anzugsdrehmoment der Schraube

0,6 Nm
Typische Betätigungskraft des NOT-HALT

25 N

Mechanische Daten - Abmessungen

Einbauhöhe

29 mm
Hinweis (Einbauhöhe)

Höhe vor der Frontplatte.
Einbautiefe

60 mm
Hinweis (Einbautiefe)

Tiefe hinter Frontplatte inklusiv einem Kontaktelement
Durchmesser des Bedienkopfes

38,5 mm
Einbaudurchmesser

22,3 mm
Dicke der Frontplatte, minimum

1 mm
Dicke der Frontplatte, maximum

6 mm
Rastermaß

50 x 40 mm

Umgebungsbedingungen

Schutzart

IP65
Umgebungstemperatur

-25 ... +75 °C

Elektrische Daten

Schalthäufigkeit des NOT-HALT, maximum

600 /h

Lieferumfang

Hinweis (Lieferumfang, Anzahl und Art)

Lieferumfang mit Montageflansch ELM
