EFR
EFR
Downloads
- Federelement
Bestelldaten
| Produkt-Typbezeichnung |
EFR |
| Artikelnummer (Bestellnummer) |
101020999 |
| EAN (European Article Number) |
4250116201334 |
| eCl@ss Nummer, Version 12.0 |
27-37-13-02 |
| eCl@ss Nummer, Version 11.0 |
27-37-13-02 |
| eCl@ss Nummer, Version 9.0 |
27-37-13-02 |
| ETIM Nummer, Version 7.0 |
EC000041 |
| ETIM Nummer, Version 6.0 |
EC000041 |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Ausführung |
Federelement |
| Bauform |
Federelement EFR mit Kontaktsicherung |
| Werkstoff des Gehäuses |
Kunststoff |
| Bruttogewicht |
39 g |
Mechanische Daten
| Montageanweisung |
aufsteckbar |
| Befestigung |
Montageflansch |
| Montageflansch-Position |
3 |
Mechanische Daten - Abmessungen
| Länge |
46 mm |
| Breite |
10 mm |
| Tiefe |
60 mm |
Umgebungsbedingungen
| Umgebungstemperatur |
-25 ... +80 °C |
| Schockfestigkeit |
30 g / 18 ms |

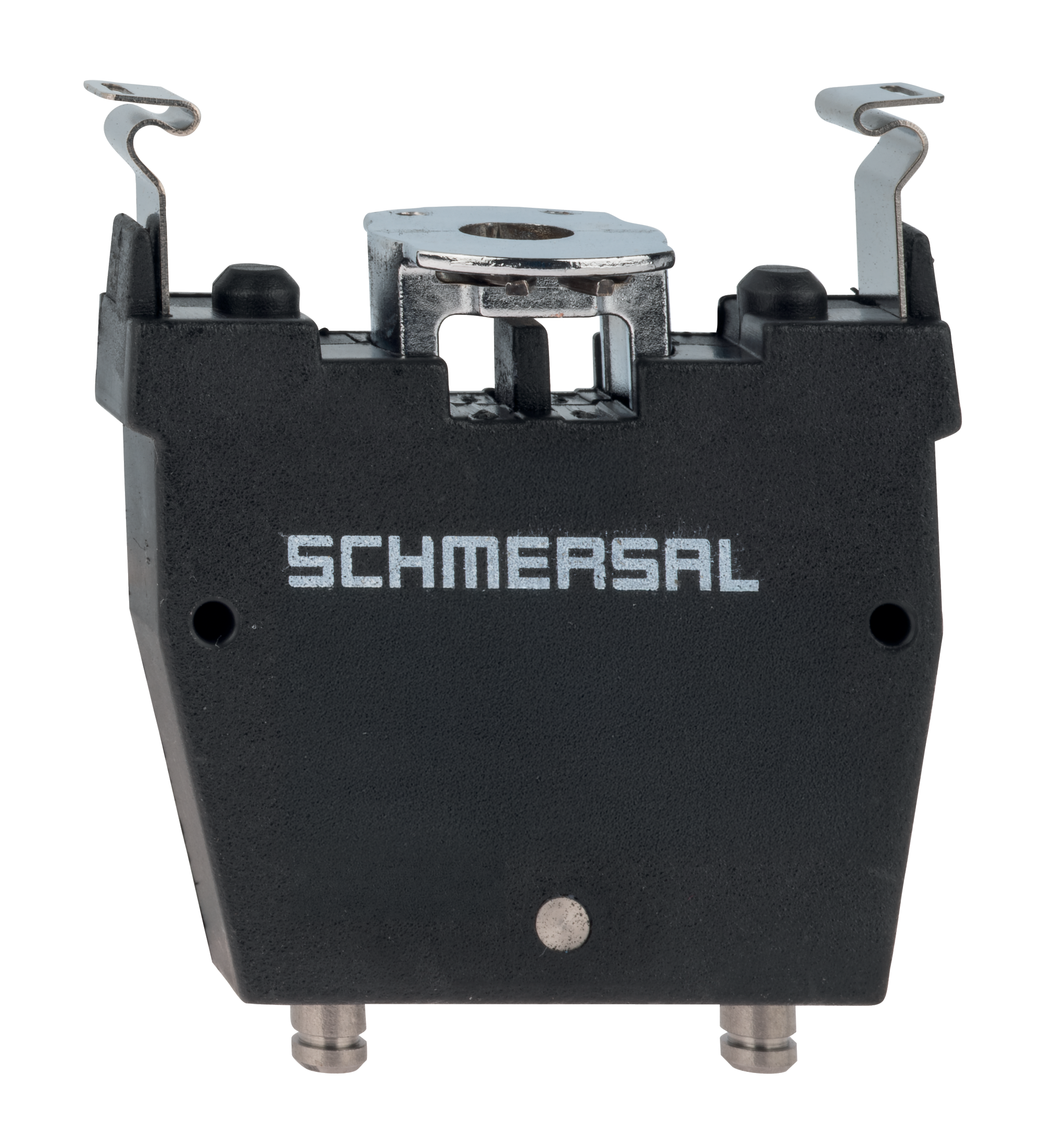

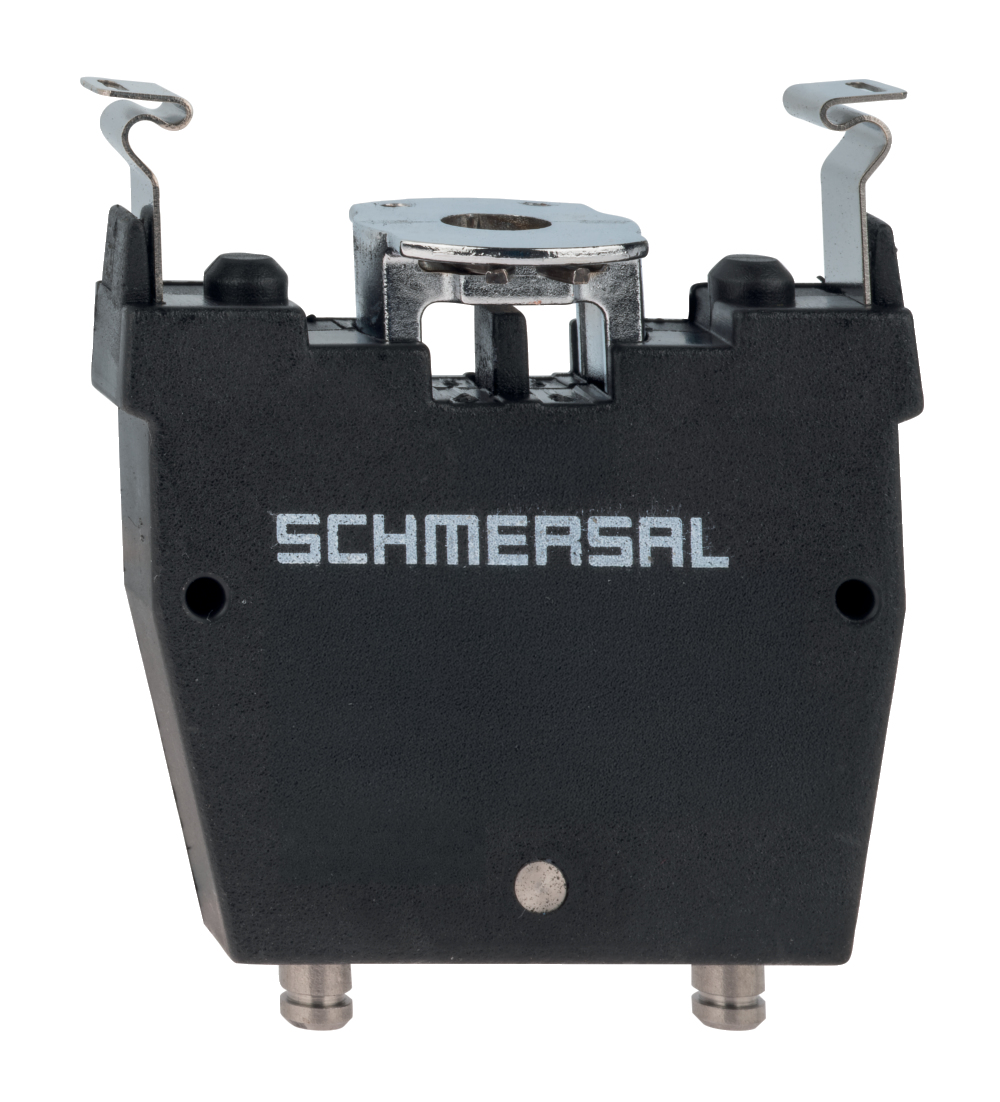

Produktbild (Katalogeinzelphoto )
ID: kefr-f02
| 416,0 kB | .jpg | 352.778 x 388.761 mm - 1000 x 1102 Pixel - 72 dpi
| 50,2 kB | .png | 74.083 x 81.492 mm - 210 x 231 Pixel - 72 dpi
| 38,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 4,1 MB | .png | 169.333 x 186.69 mm - 2000 x 2205 Pixel - 300 dpi
| 47,1 kB | .jpg | 111.831 x 123.47200000000001 mm - 317 x 350 Pixel - 72 dpi
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
