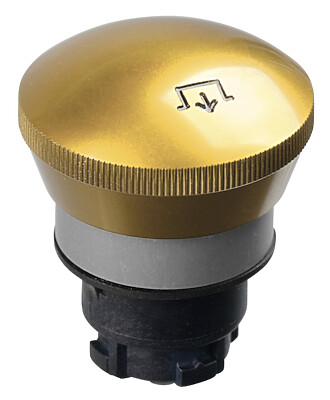

EDRRZ - NOT-HALT Schlagtaster
- Entrastung durch Ziehbewegung
- frontseitige Bauhöhe von 29 mm
- Einbaudurchmesser Ø 22,3 mm
- Schutzart IP65
| Produkt-Typbezeichnung: EDR(1)(2)(3)(4) |
| (1) | |
| R | Rastung (nur in Verbindung mit EFR); Entriegelung durch Drehen und Ziehen |
| RZ | Rastung (nur in Verbindung mit EFR); Entriegelung durch Ziehen |
| Z | Rastung (im Gerätekopf integriert); Entriegelung durch Ziehen |
| RS | mit Schloss, Entriegelung nur mit Schlüssel und Ziehen, (EFR erforderlich) |
| (2) | |
| 40 | Kopfdurchmesser 38,5 mm |
| 50 | Kopfdurchmesser 49 mm |
| (3) | |
| Einbaudurchmesser 22,3 mm | |
| VH | Mounting hole 30,5 mm |
| (4) | |
| RT | Bedienelement rot |
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
