CSS-T-A
Artikelnummer:
101190025
CSS-T-A
Artikelnummer:
101190025
Downloads
ePLAN
Daten
CADENAS
CAD-Daten
SISTEMA
Daten
- Zubehör für die Reihenschaltung mit serieller Diagnose
- für CSS 34
Bestelldaten
| Produkt-Typbezeichnung |
CSS-T-A |
| Artikelnummer (Bestellnummer) |
101190025 |
| EAN (European Article Number) |
4030661355900 |
| eCl@ss Nummer, Version 12.0 |
27-44-01-06 |
| eCl@ss Nummer, Version 11.0 |
27-44-01-06 |
| eCl@ss Nummer, Version 9.0 |
27-44-01-06 |
| ETIM Nummer, Version 7.0 |
EC002925 |
| ETIM Nummer, Version 6.0 |
EC002925 |
Allgemeine Daten
| Ausführung |
gerade |
| Anschluss (elektrisch) |
1 x Stecker, 5-polig |
| Bruttogewicht |
21 g |
Mechanische Daten - Abmessungen
| Länge |
43 mm |
| Breite |
16,5 mm |
| Höhe |
16,5 mm |
| Durchmesser des ISO-Gewindes |
M12 |
Umgebungsbedingungen
| Umgebungstemperatur |
-25 ... +70 °C |
Elektrische Daten
| Bemessungsbetriebsspannung |
60 VDC |
| Bemessungsbetriebsstrom |
2.000 mA |
Zubehör
| Empfehlung (Produktkombination) |
Sensoren |
Hinweis
| Hinweis (Allgemein) |
Der entstehende Spannungsverlust (Leitungslänge, Leitungsquerschnitt, Spannungsfall/ Sensor) muss beachtet werden. Er beschränkt die maximale Anzahl der in Reihe geschalteten Sensoren. |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Download der aktuellen Version von Adobe Reader

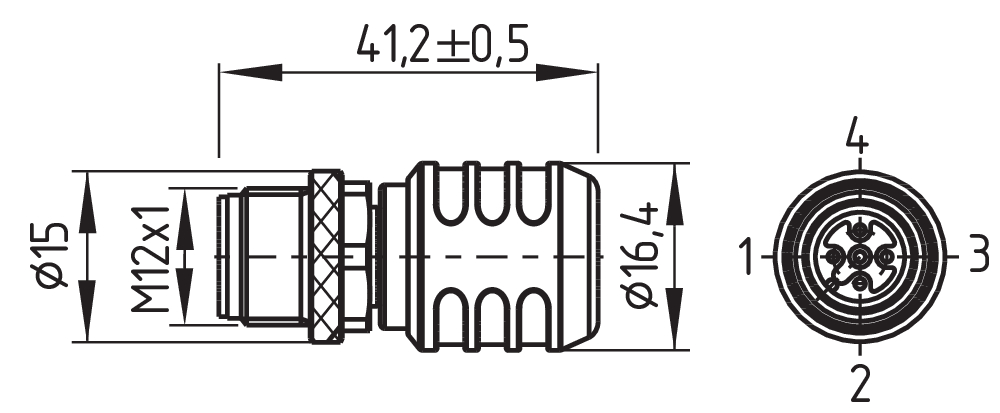

Maßzeichnung Grundgerät
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
